车载重型交流发电机性能检测试验台

这款试验台主要面向重型车辆配套交流发电机的出厂校验、维修后性能复测场景，在商用车维修厂、发电机生产企业质检工位、汽配检测实验室都有广泛应用，能够模拟发电机实际装车后的运行工况，完成空载电压、负载输出、转速特性、温升表现等多项核心参数的检测，替代传统零散的接线测试方式，让检测流程更规范，数据读取更直观。

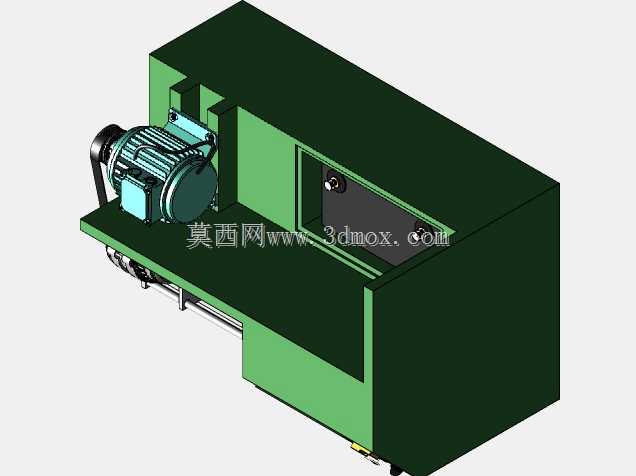

从结构设计思路来看，整体采用一体式柜式集成布局，将驱动机构、装夹工位、操控显示单元、电气控制元件全部整合在封闭柜体内，避免外露线路带来的安全隐患，同时减少车间粉尘、油污对内部元件的侵蚀。柜体采用弯折钣金焊接成型，外部做喷塑处理，边角做圆弧过渡避免磕碰，正面预留倾斜的操作面板区域，适配操作人员站立操作的视角，无需弯腰或垫脚即可完成触控操作、急停触发、参数读取等动作。

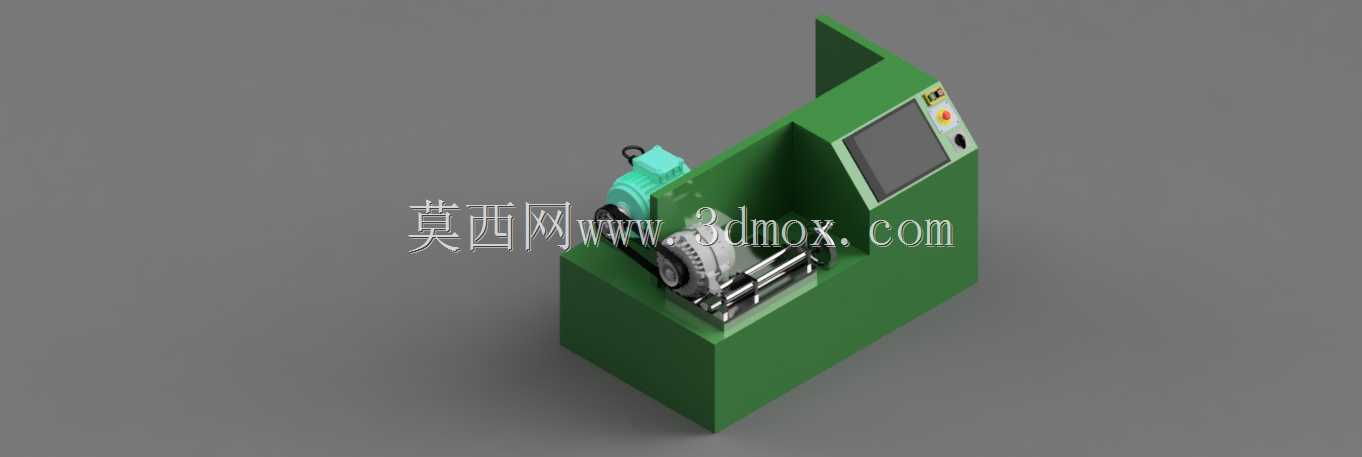

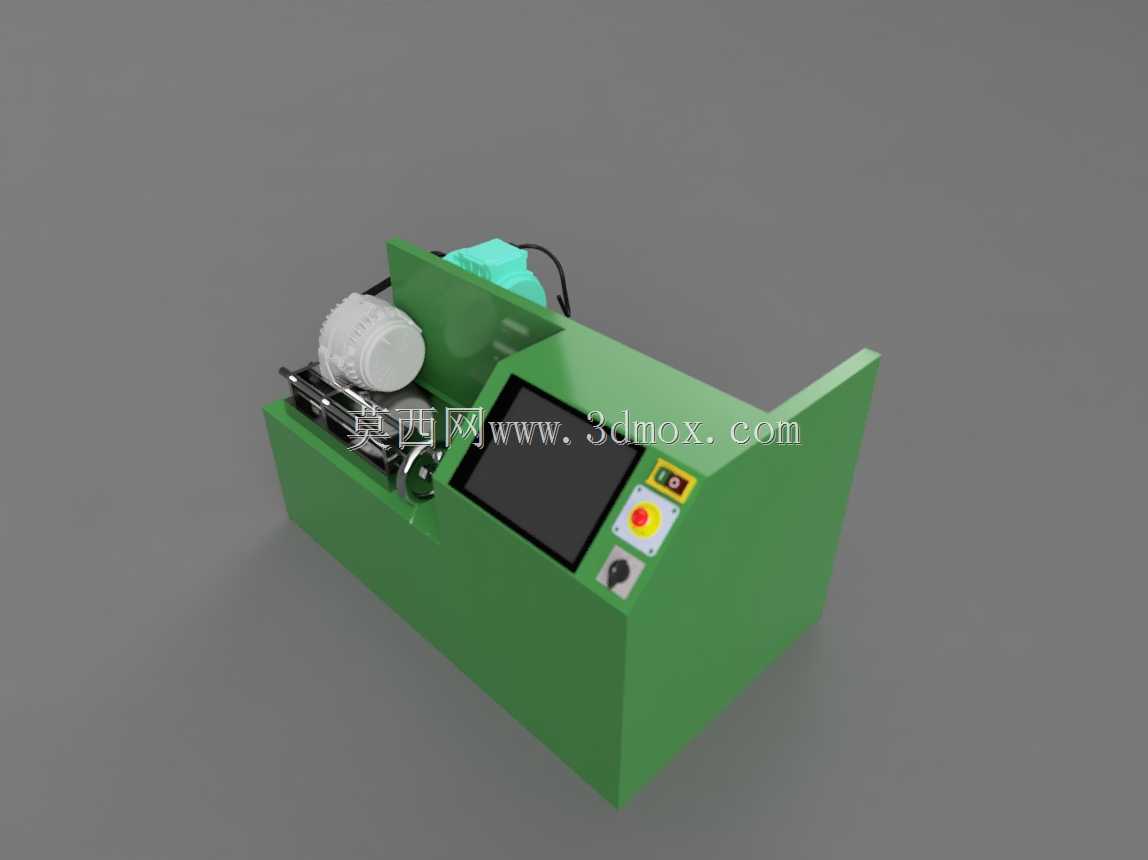

装夹工位设置在柜体左侧的开放槽位内，配套可调节的装夹夹具，能够适配不同安装脚位的重型车用交流发电机，夹具的调节行程覆盖市面主流28V重型车发电机的安装尺寸边界，装夹后通过联轴器与台体内部的驱动电机输出端连接，传动部位设置可开合的防护挡板，测试过程中挡板闭合防止异物卷入或传动部件飞出。操控区域集成了触控显示屏、电源开关、急停按钮、状态指示灯，急停按钮采用大直径红色蘑菇头设计，触发行程短，遇到异常情况可快速切断设备动力，状态指示灯通过不同颜色显示设备待机、运行、故障的不同状态，操作人员可快速识别设备运行情况。

设备底部设置可调式支撑脚，可根据车间地面平整度调整台体水平度，避免运行过程中出现振动偏移，柜体侧面预留散热通风槽，配合内部散热风扇保证长时间满负荷测试时内部温度处于元件允许的工作范围内。整体安装边界紧凑，不需要额外做地基固定，普通硬化车间地面即可放置使用，外接三相电源即可完成部署，不需要复杂的管线施工。测试过程中，操作人员完成发电机装夹后，可通过触控屏设置测试转速、负载参数，设备自动完成对应工况的参数采集，检测数据直接在屏幕上显示，不需要外接额外的测量仪表，大幅降低检测人员的操作门槛，也减少了多仪表接线带来的测量误差。台体内部的驱动单元采用变频调速控制，可模拟发动机从怠速到额定转速的全区间转速变化，真实还原发电机在车辆不同运行状态下的工作表现，检测结果更贴近实际装车使用情况，能够有效筛选出发电机输出不稳、电压异常等故障问题，避免不合格产品装车后出现供电故障。
