斯波兰SVE-5-C热力恒温膨胀阀结构

在商用制冷、冷链运输、工业冷水机组以及中小型中央空调系统的管路设计中，热力膨胀阀是连接冷凝器出口与蒸发器入口的核心节流部件，直接决定制冷系统的冷媒供给匹配度、蒸发器换热效率与整机运行稳定性，本次呈现的斯波兰SVE系列恒温膨胀阀结构，是针对中小型氟利昂制冷系统开发的外平衡式节流元件。

从实际工程应用场景来看，这类膨胀阀多用于5-15匹制冷量的风冷机组、冷库冷风机、商超展示柜制冷回路，适配R22、R404A等常用冷媒，核心作用是将冷凝器输出的高压常温液态冷媒节流降压至蒸发压力对应的饱和温度，同时根据蒸发器出口的冷媒过热度动态调整阀门开度，避免液态冷媒进入压缩机造成液击，同时防止供液不足导致蒸发器换热面积浪费。

从功能特性来看，该款膨胀阀采用膜片式感温驱动结构，顶部的感温包通过毛细管连通膜片上腔，感温包需紧贴蒸发器出口管路包扎，感知回气温度变化，结合外平衡管引入的蒸发器出口压力，与阀体内的弹簧预紧力形成三力平衡，动态调整阀针的开合度，实现过热度的稳定控制，相比内平衡式膨胀阀，外平衡结构可以抵消蒸发器内部的管路压降对过热度控制的干扰，在管路较长、蒸发器阻力较大的系统中控制精度更高。

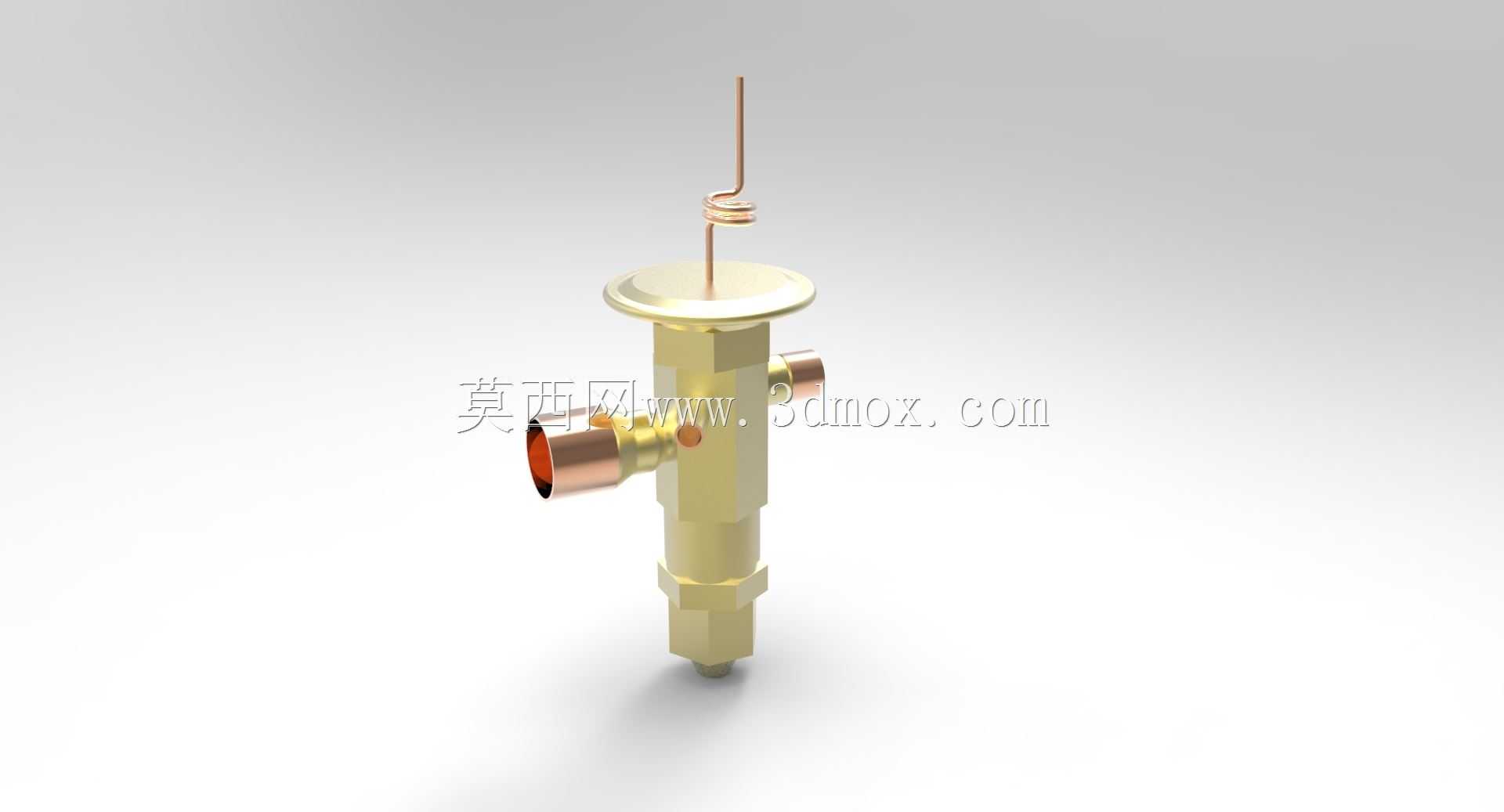

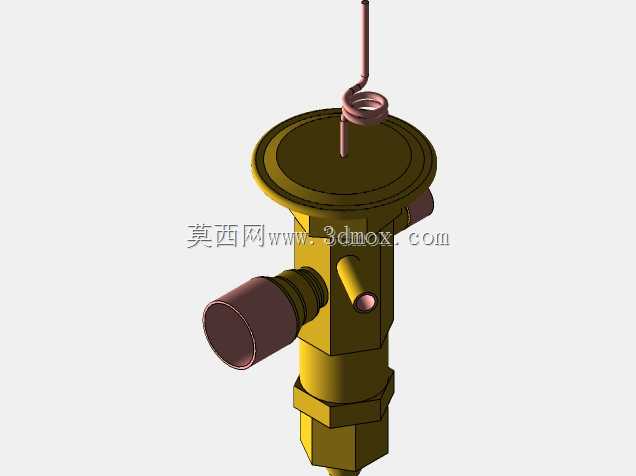

从设计思路来看，建模过程中优先还原了阀体的核心流道结构与安装接口：阀体主体采用黄铜锻压成型的结构，两侧为焊接式紫铜连接管，分别对应冷凝器来液端与蒸发器进液端，接口尺寸适配常用的制冷管路焊接标准，顶部的动力头（膜片腔部分）采用可拆卸结构，方便现场根据系统冷媒类型更换匹配的动力头，底部的调节杆用于出厂预紧弹簧设定静态过热度，工程安装时一般仅在系统调试阶段微调，日常运行无需频繁调整。

关于安装边界，建模时严格还原了阀体的外形轮廓与安装空间要求：阀体垂直安装时需保证动力头在上、调节杆在下，倾斜安装角度不能超过15度，避免膜片受力异常导致控制失准；两侧接管的焊接操作时需对阀体进行降温处理，避免高温传导至膜片腔造成密封件损坏；感温包的安装位置需避开回气管路的积液段，外平衡管需接在感温包安装位置的下游100mm以上的回气管路上，且取压口需在回气管水平轴线以上45度位置，避免润滑油进入平衡管造成堵塞。建模时省略了部分非核心的微小倒角与工艺切口，保留了所有影响安装尺寸、管路对接、结构干涉校验的关键特征，完全可以满足制冷系统管路布局、设备装配干涉检查、阀件选型匹配的三维设计需求，结构工程师在做制冷机组三维布局时，可以直接调用该模型核对安装空间、接管位置，避免后期生产装配时出现管路错位、操作空间不足的问题。
