黄铜材质弧形槽导向支撑构件

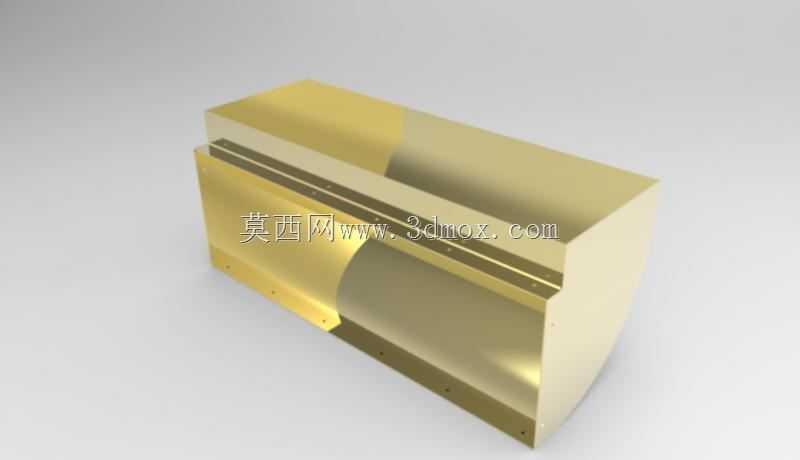

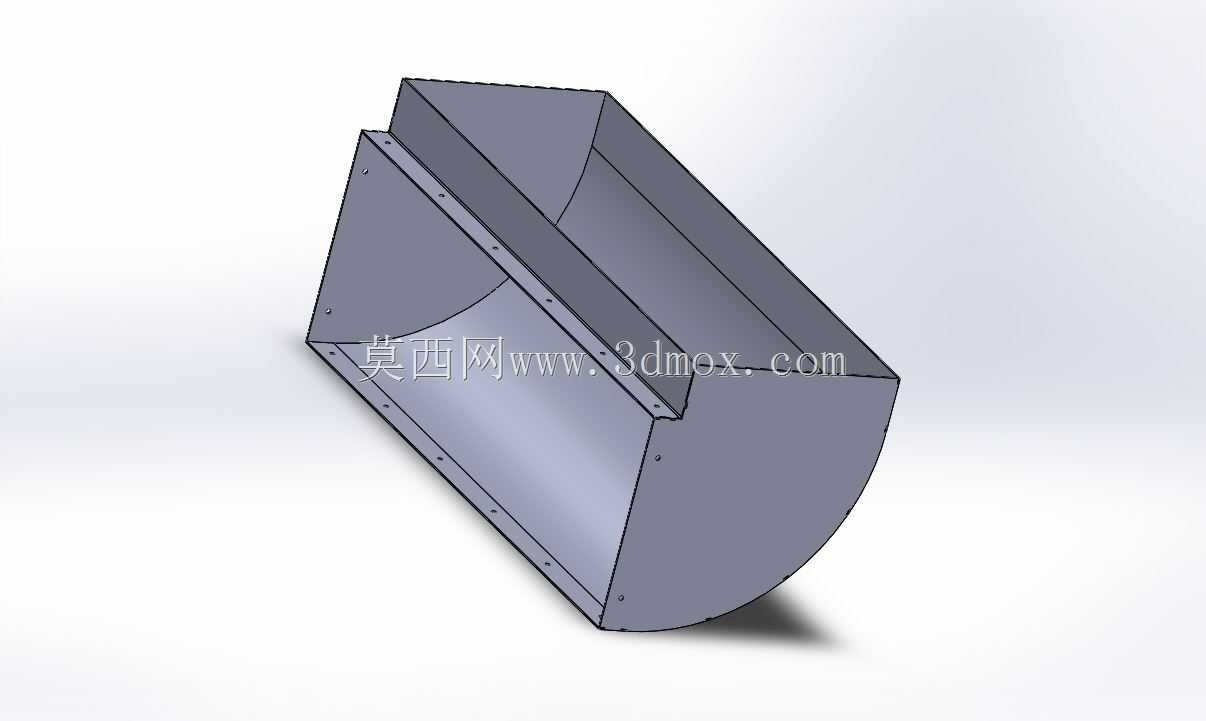

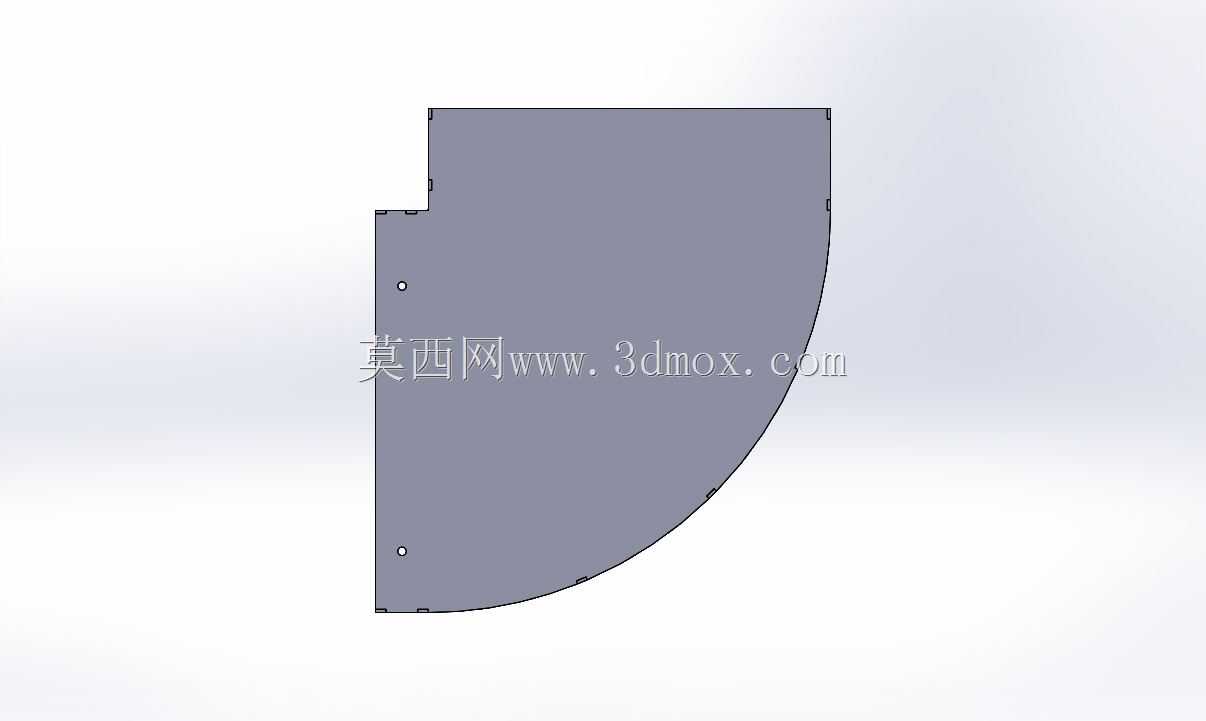

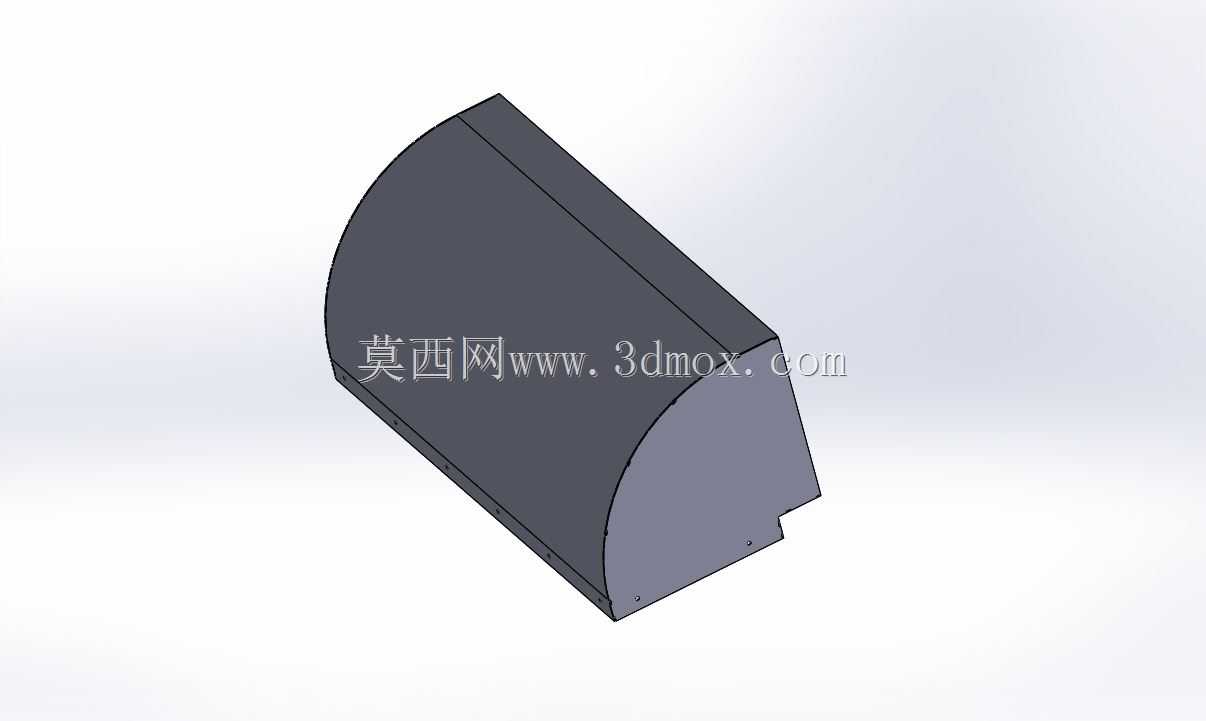

该构件采用黄铜材质加工成型，整体为半包覆式弧形槽结构，在各类低速重载的导向支撑场景中有着广泛应用，常见于轻工输送设备、纺织机械的导料工位，以及小型专用设备的滑动导向部位，能够为圆柱形运动杆件提供连续的径向支撑与轴向滑动导向，依靠黄铜自身的减摩特性，降低运动副之间的摩擦损耗，减少运行过程中的异响与卡滞问题。从结构设计来看，构件外侧为规整的直角安装基准面，可直接贴合设备的安装立板或基座平面，无需额外加工适配的安装斜面，安装时通过构件侧边预留的沉头孔位即可完成紧固，沉头孔的排布沿构件轴向等距分布，能够保证紧固后受力均匀，避免局部应力集中导致的构件变形。内侧的弧形槽面经过精加工处理，槽面的圆弧度与配套杆件的外径保持高精度配合，配合间隙控制在滑动配合的合理区间内，既不会因间隙过大导致运动过程中出现晃动偏移，也不会因间隙过小造成滑动阻力增大、磨损加剧的问题。构件上部的平直段与弧形槽之间设置有过渡台阶，该台阶一方面能够增强构件整体的结构刚性，抵消黄铜材质自身刚性不足的缺陷，另一方面可作为轴向定位的基准面，限制配套杆件的轴向窜动范围，保证运动行程的精度可控。在安装边界方面，构件的整体轴向长度可根据实际支撑行程需求调整，外侧安装面的平面度公差需控制在合理范围内，保证安装后弧形槽的轴线与配套杆件的运动轴线重合度满足使用要求，避免出现别劲现象。设计过程中需重点考虑弧形槽面的耐磨性能，除了选用合适牌号的黄铜材质外，槽面可根据实际工况预留润滑脂槽，在长期运行过程中存储润滑介质，进一步延长构件的使用寿命，减少维护更换的频率。这类构件在实际使用中，通常成对对称布置在运动杆件的两侧，形成全包覆的滑动支撑结构，相比滚动导向组件，其结构更简单，抗冲击载荷能力更强，在低速、重载、存在一定粉尘污染的工况下有着更好的适应性，不会像滚动导轨那样因异物进入滚道造成卡滞或部件损坏。
