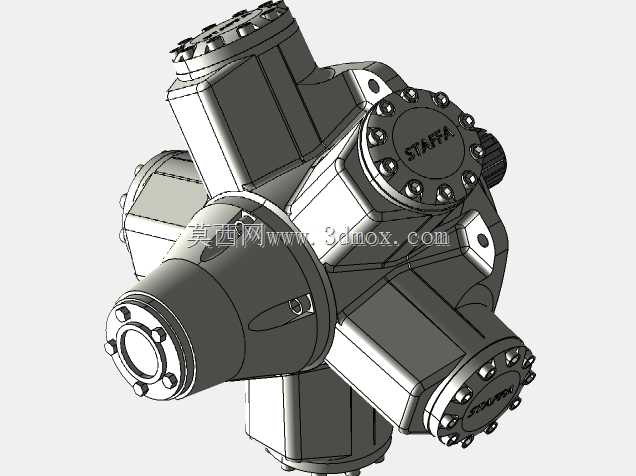

HMB200型斯塔法径向柱塞液压马达结构

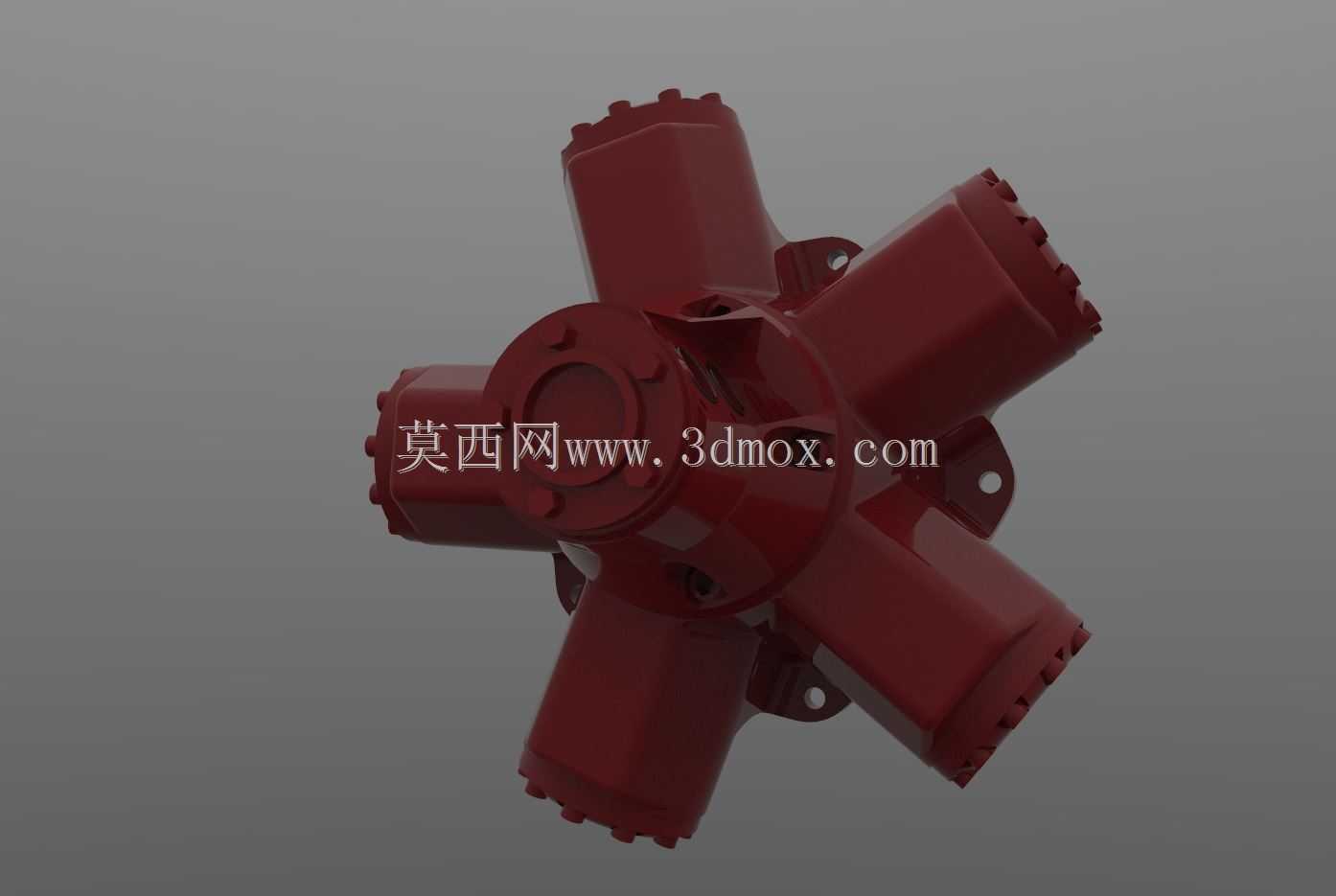

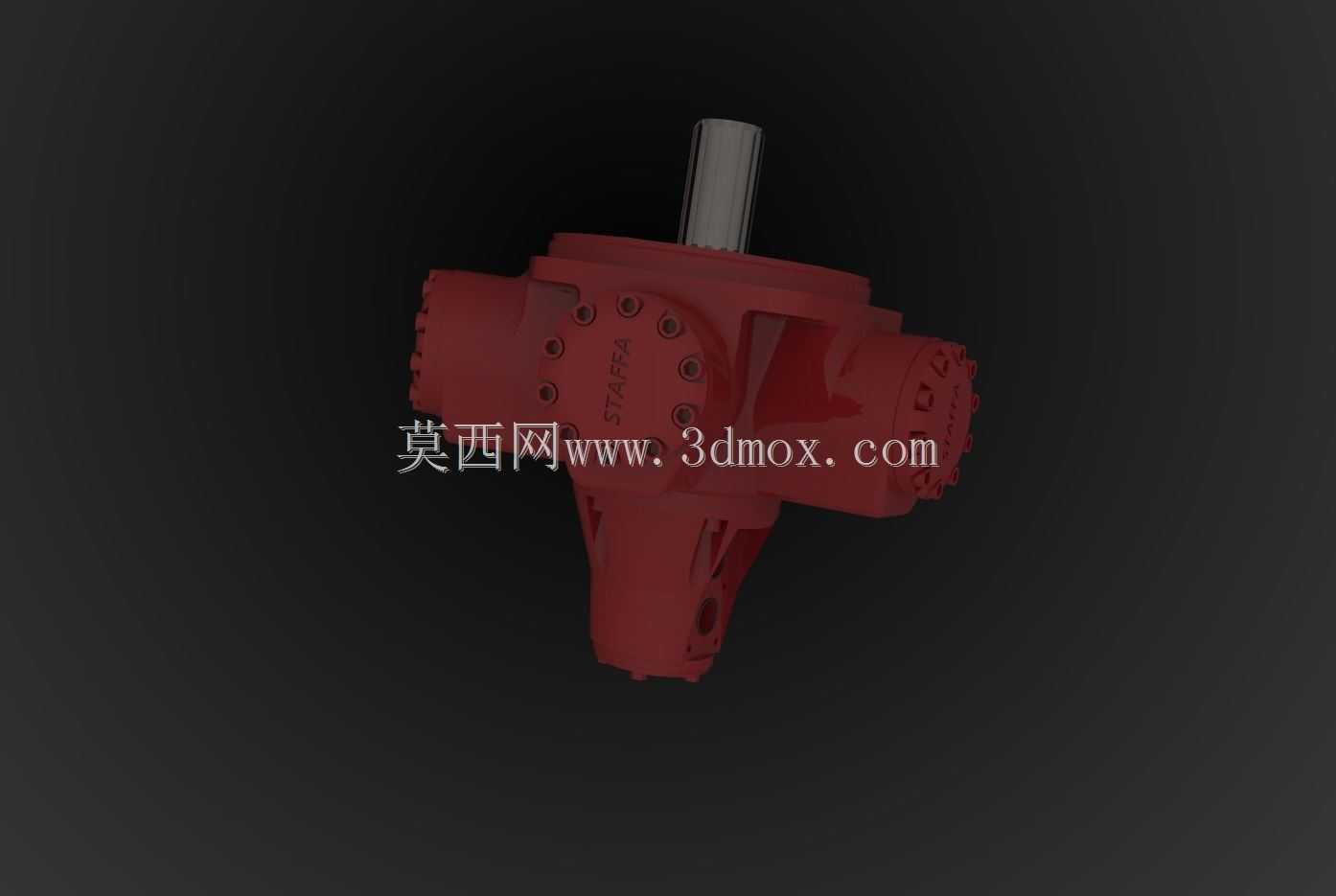

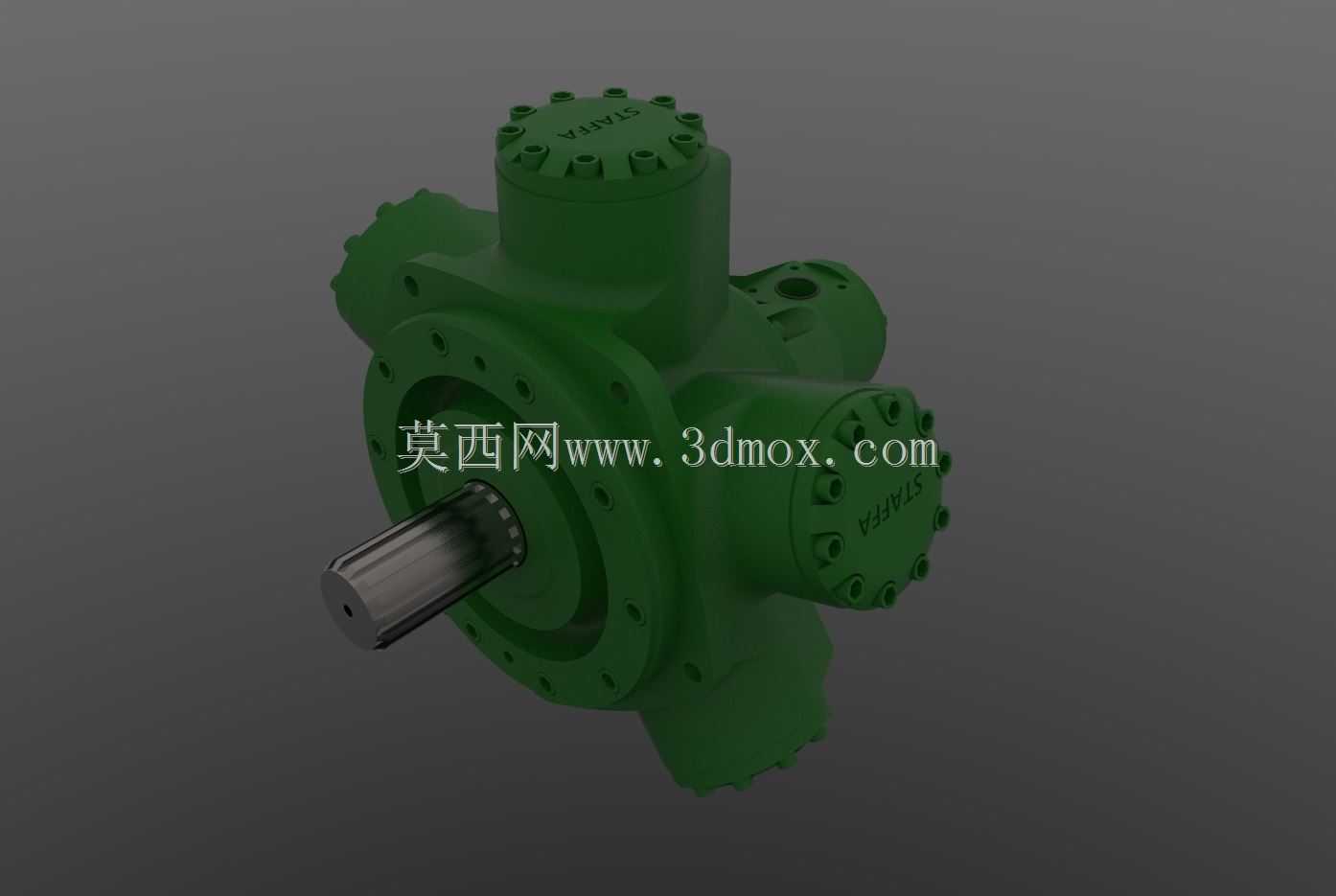

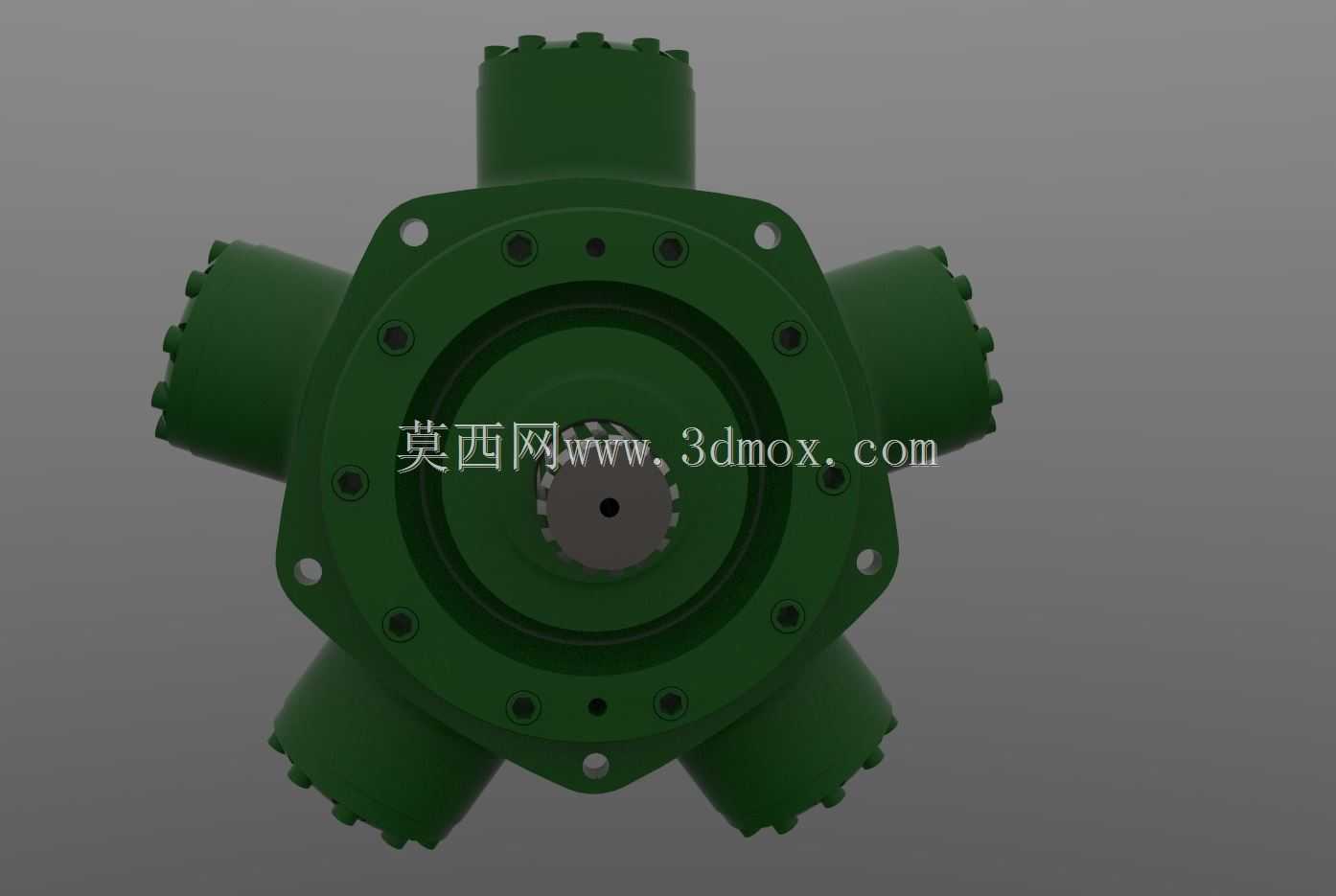

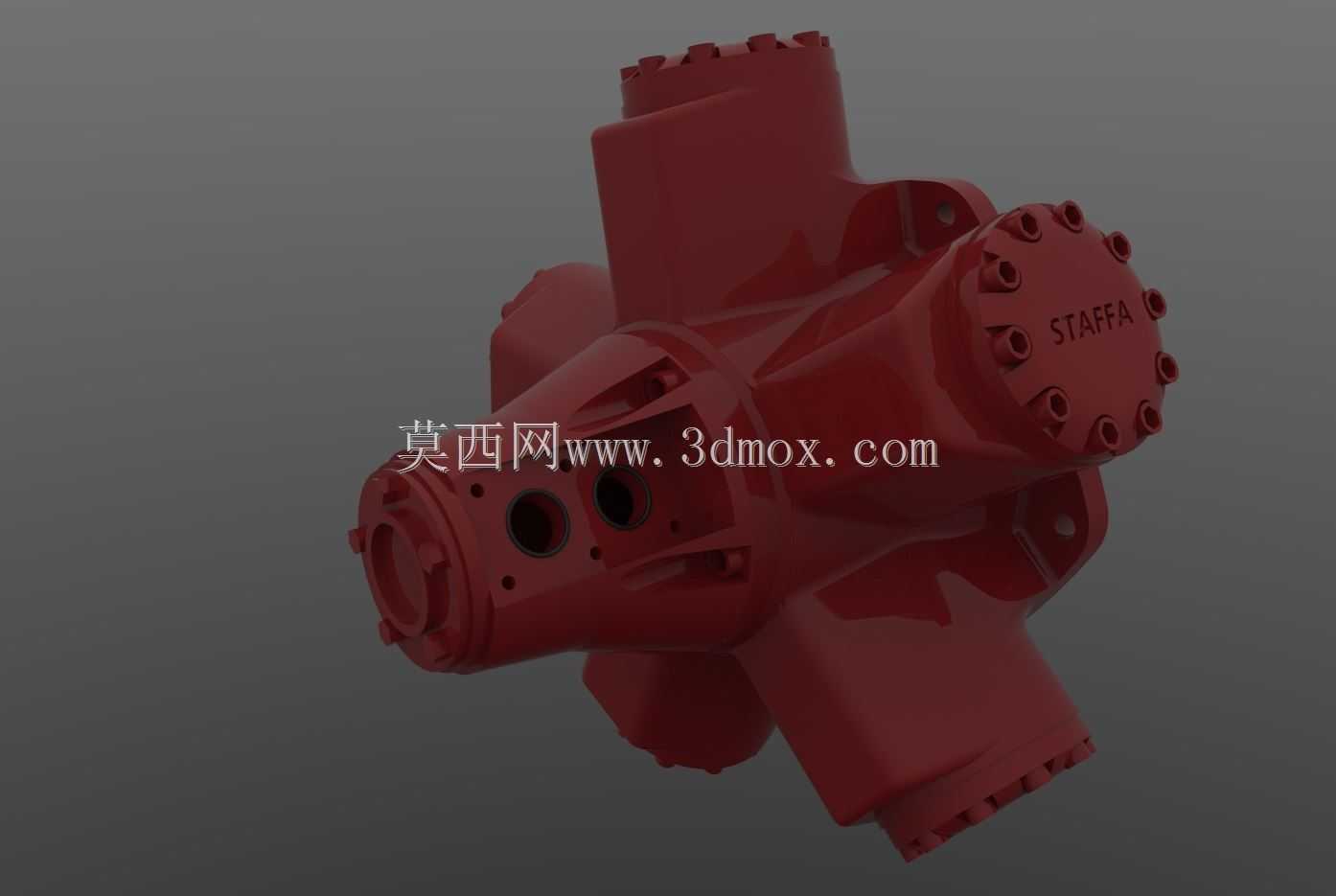

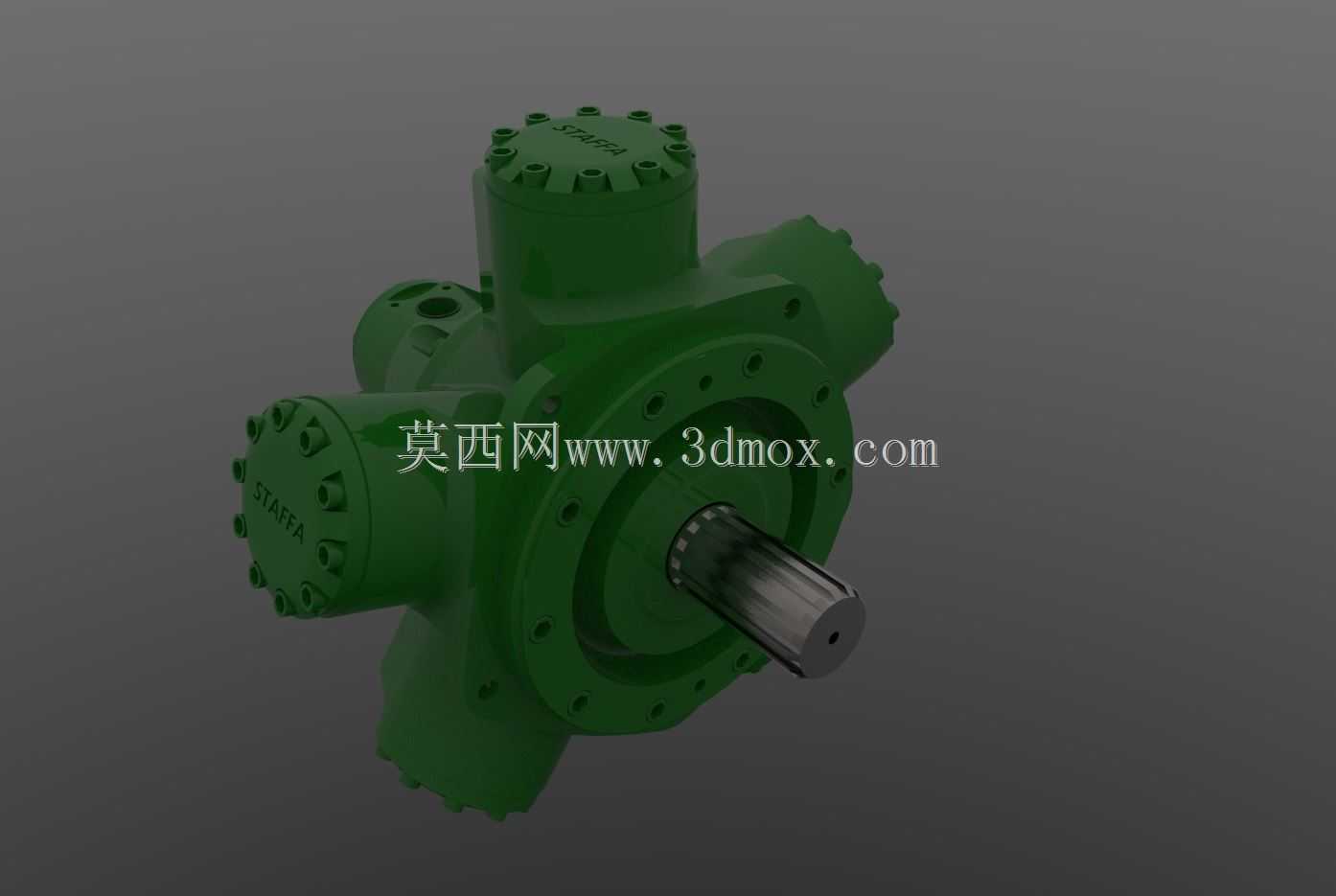

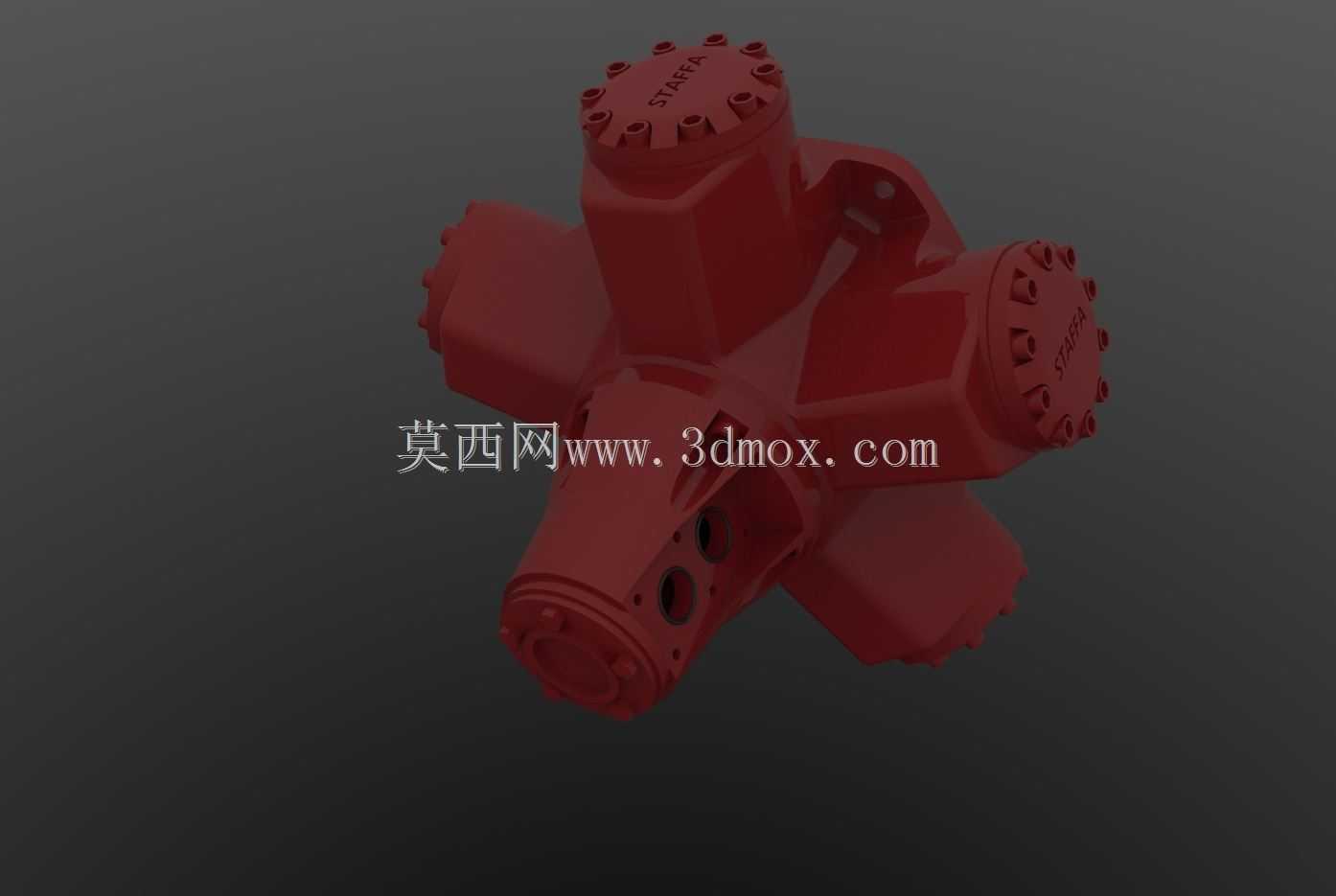

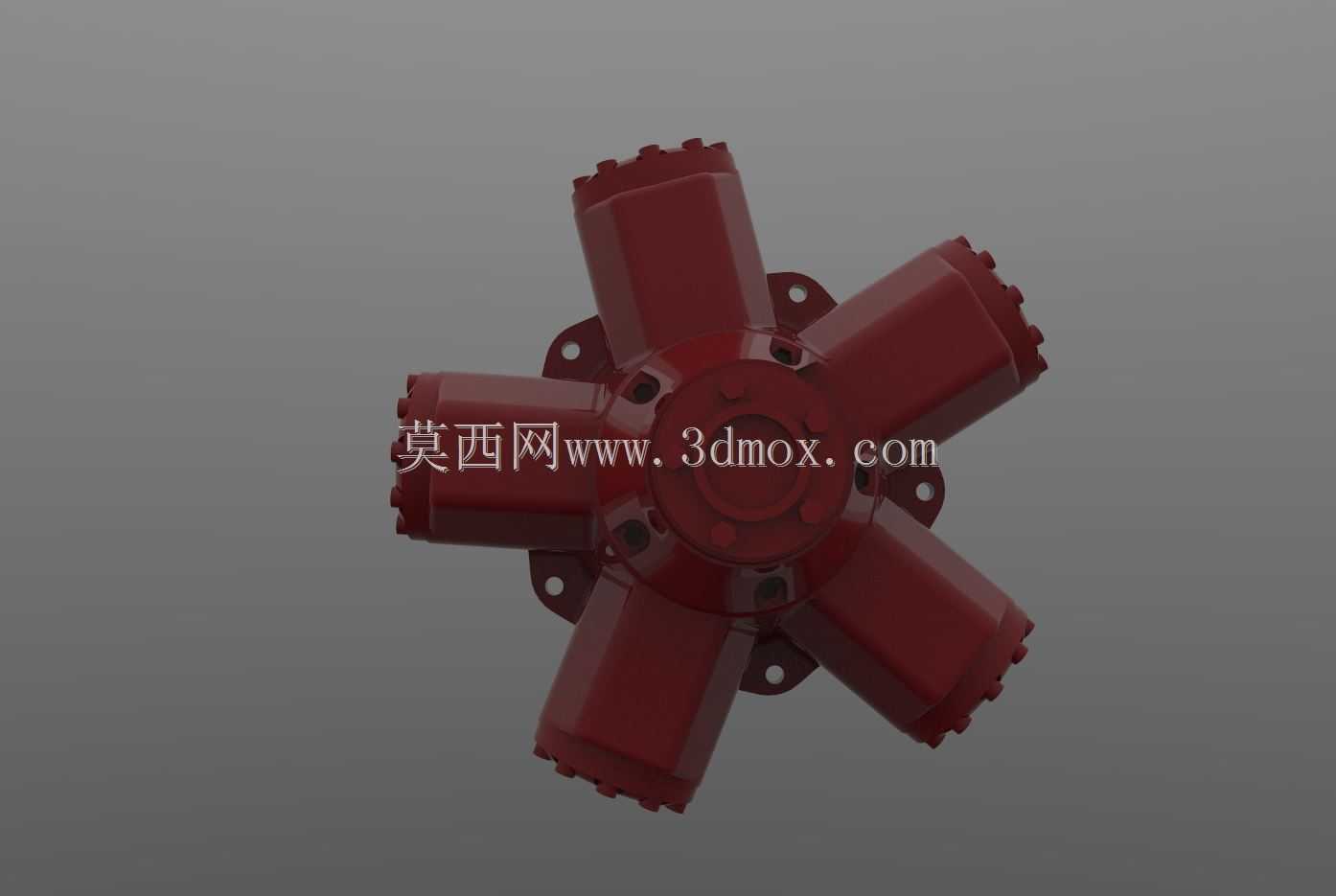

在重型工程机械、船舶甲板机械、矿山采掘设备的传动系统中，低速大扭矩液压马达始终是核心执行元件，这类元件不需要额外配置减速机构即可直接驱动负载，能大幅简化整机传动链路，降低设备整体的安装空间占用与后期维护成本。本次呈现的HMB200系列斯塔法液压马达，是径向柱塞式低速大扭矩马达的经典结构，其采用五星状径向布置的柱塞缸体结构，五个柱塞组件沿输出轴的径向均匀分布，每个柱塞端部通过静压平衡的滑靴结构与偏心曲轴的偏心轮配合，将压力油作用在柱塞端面的轴向推力，转化为驱动偏心曲轴旋转的扭矩，这种结构天生具备扭矩输出脉动小、低速运转稳定性强的特点，即便在每分钟几转的极低转速下，也不会出现爬行现象，能满足重载设备对平稳启停的严苛要求。从安装边界来看，该类马达的主体采用整体式铸钢壳体，五个径向分布的缸体模块与主壳体集成铸造，既保证了高压工况下的壳体强度，也避免了分体式结构的密封泄漏风险；输出轴端采用标准的渐开线花键连接结构，可直接与卷扬滚筒、回转支承、行走轮系等负载部件对接，安装法兰采用符合行业通用标准的止口定位结构，安装时只需保证止口配合公差与法兰端面的垂直度，即可满足传动同轴度要求，不需要额外设计复杂的对中调整机构。在功能特性层面，该马达的配流结构采用与曲轴同步旋转的端面配流盘，配流盘与缸体端面之间采用静压支撑设计，摩擦副之间始终保持均匀的高压油膜，既降低了运转过程中的磨损量，也能自动补偿长期使用产生的磨损间隙，延长元件的无故障运行周期；马达的进出油口采用对称布置结构，可通过切换压力油的进出方向实现输出轴的正反转切换，正反转的输出特性完全一致，不需要额外调整参数即可满足双向驱动的工况需求。在实际选型应用中，这类马达常被用于挖掘机的回转机构、船舶锚机的驱动单元、注塑机的锁模传动、冶金设备的辊道驱动等场景，设计建模时需要重点关注壳体上的泄油口位置、进出油口的管路安装空间，以及输出轴的负载径向力承受范围，避免安装后出现管路干涉、轴承受力过载等问题；建模过程中对偏心曲轴的偏心距、柱塞的行程长度、配流盘的配流窗口角度等参数都做了等比例还原，能直观呈现内部动力传递的路径，也可用于液压系统的装配干涉检查、传动方案模拟验证工作。
