手动肘节式冲压工装结构设计

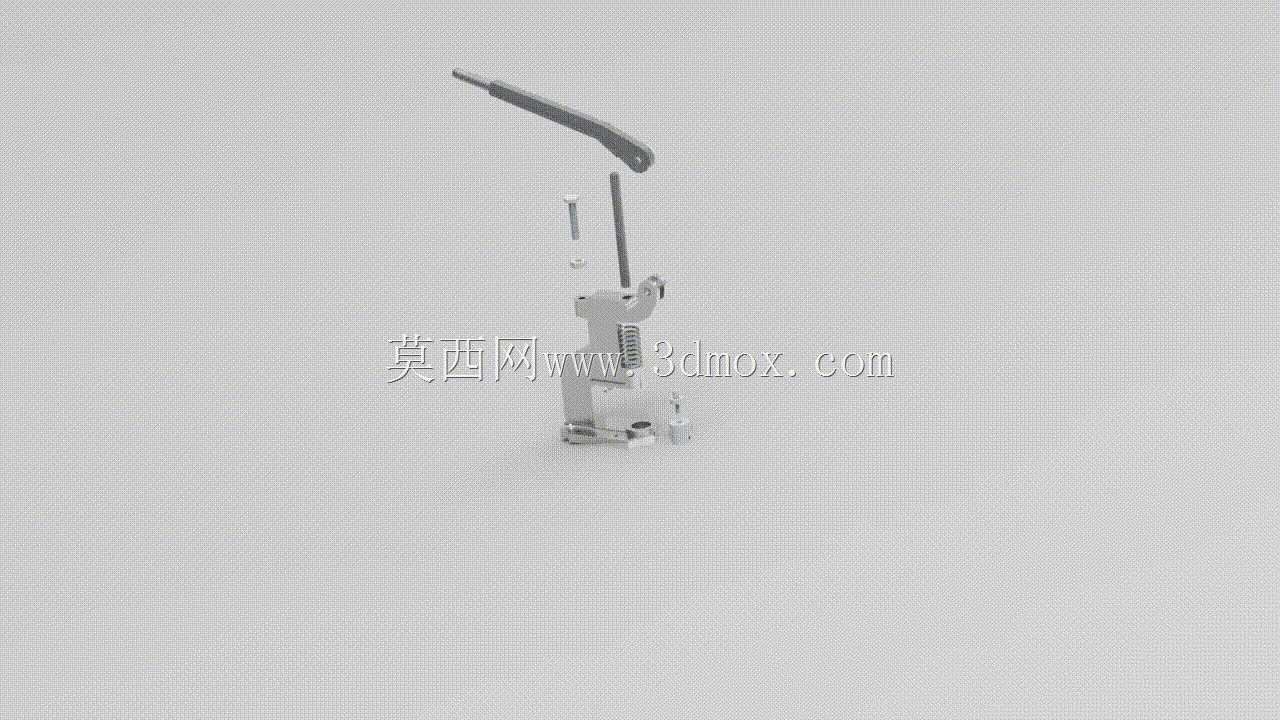

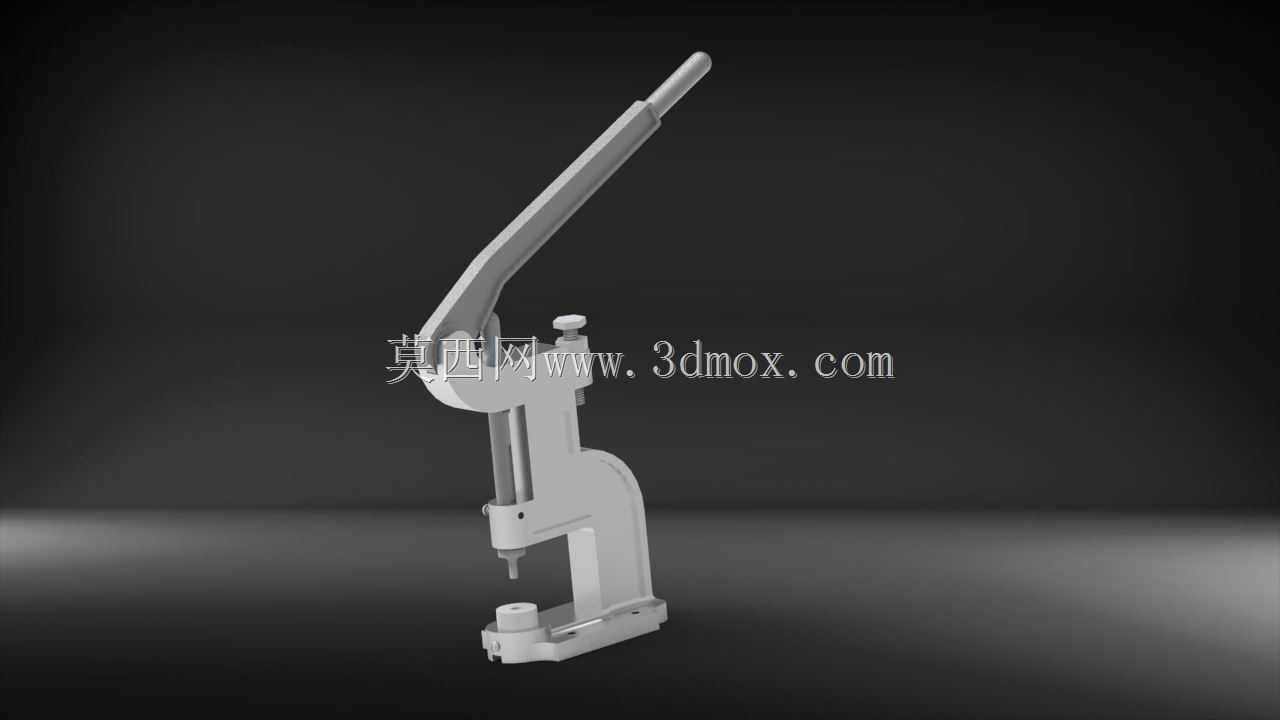

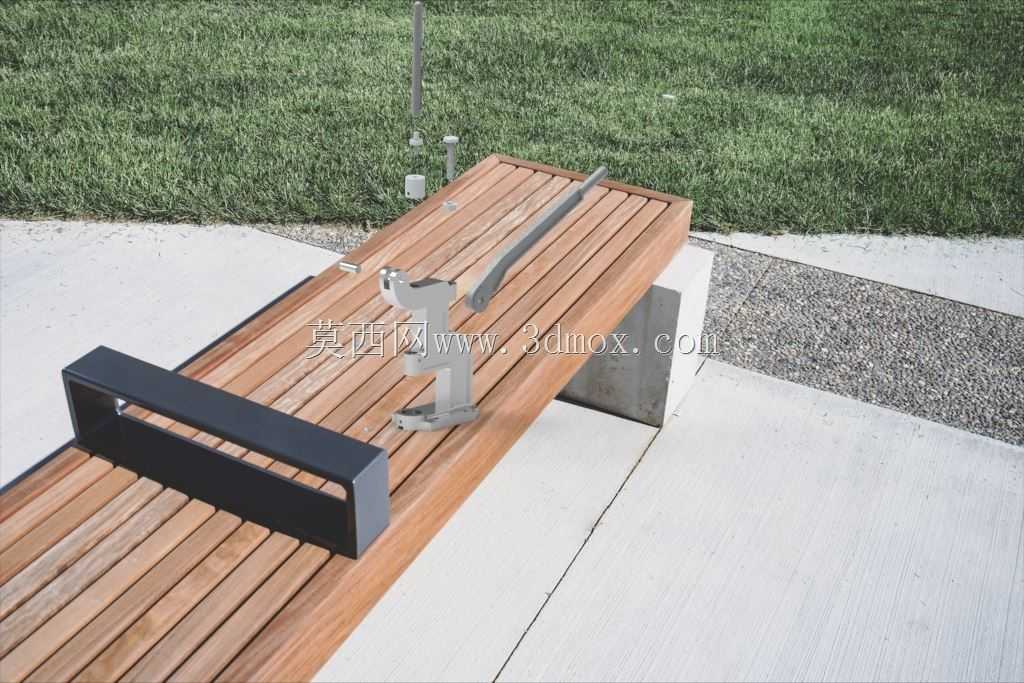

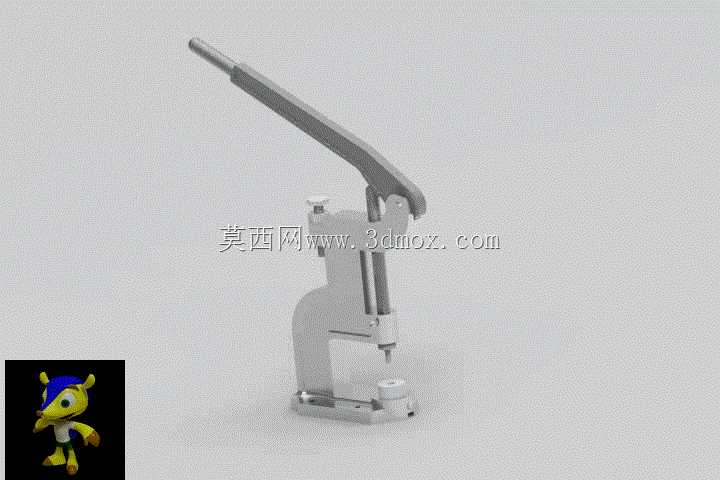

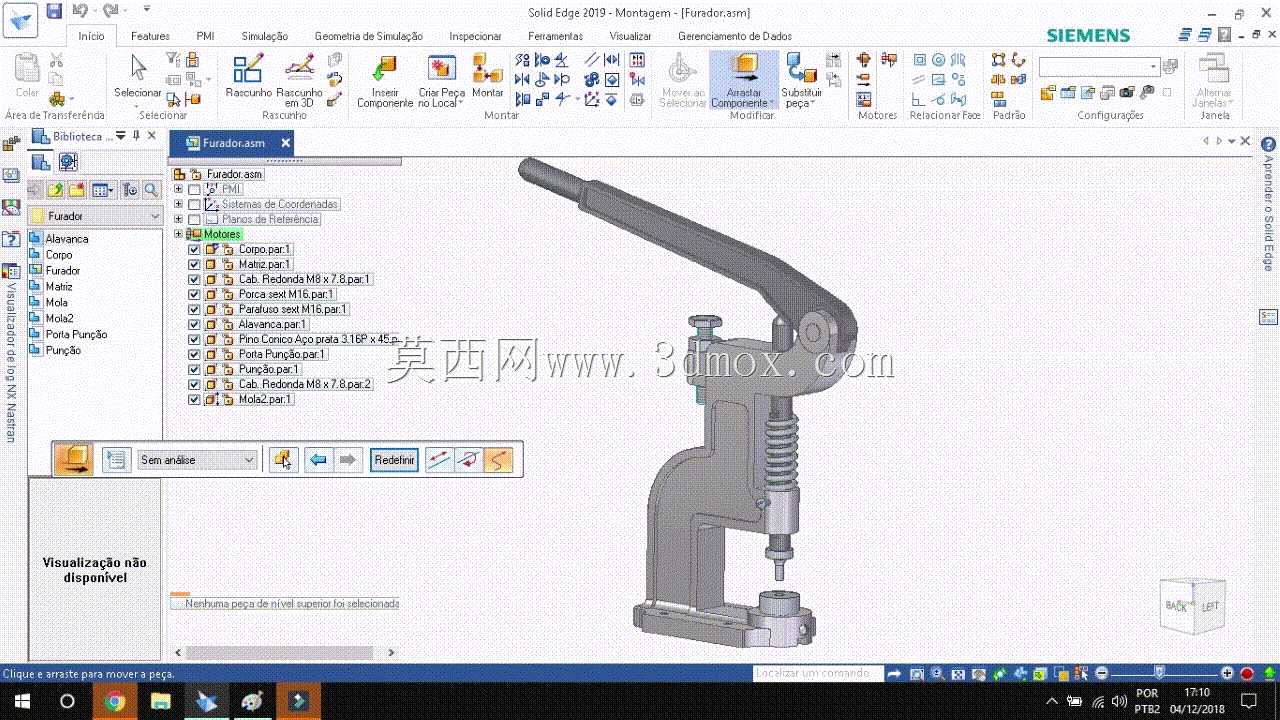

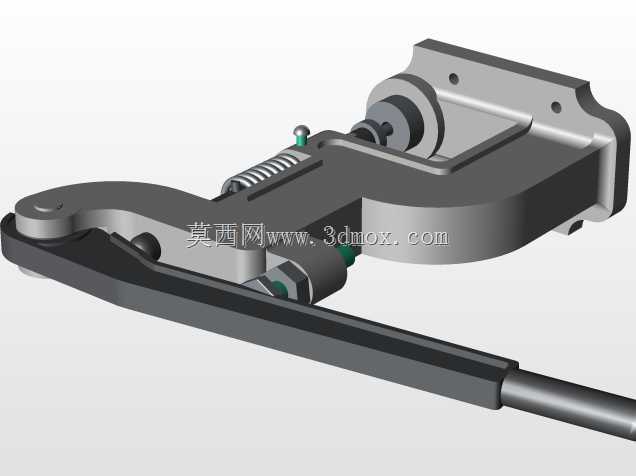

这款手动冲压工装的设计初衷，是面向小批量五金加工、电子配件组装、实验室试样加工场景下的轻载压合作业，替代传统手持敲击的作业方式，避免人工锤击带来的施力不均、零件定位偏移、操作安全隐患等问题。从结构布局来看，整机采用C型开式机身设计，开口空间预留充足，操作人员可以从三个方向完成工件取放、定位调整的动作，适配不同轮廓尺寸的小型工件加工需求，机身底座预留了标准的工装安装孔位，可以直接固定在木质或金属工作台面上，作业过程中不会出现机身偏移、晃动的问题，安装边界不需要额外预留过大的操作空间，单工位占地仅相当于普通台虎钳的安装面积，适合小型加工工位、维修工位、教学实训工位的布置需求。核心施力结构采用肘节式杠杆增力设计，长操作手柄通过铰接结构连接压头滑座，当手柄下压至临近下死点位置时，肘节机构进入力学死点区间，此时压头可以输出数倍于操作人员手部施加的作用力，同时具备自锁特性，不会因为工件的反作用力出现手柄回弹的情况，保障压合过程的施力稳定性。压头部分采用可更换式设计，不同作业场景下可以更换平压头、冲孔头、铆压头来适配不同的加工需求，压头滑座与机身立柱之间采用间隙配合的导向结构，上下运动过程中径向窜动量控制在小范围内，保障压合作业的位置精度，不会出现压头偏斜导致的工件压伤、铆接错位问题。机身的立柱与底座、上铰接座之间采用刚性连接结构，整体受力路径经过优化，压合作业时机身的形变量控制在允许范围内，不会因为长期承受压合载荷出现开口变形、铰接位松旷的问题。在实际生产场景中，这类手动冲压工装可以完成薄金属片的冲孔、小五金件的铆接、塑料件的压合装配、电子元器件的引脚压装等作业，不需要外接气源、电源，完全依靠手动操作即可完成作业，适合没有动力源配置的野外维修工位、临时加工点使用，也可以作为自动化生产线的备用辅助工装，在设备调试、小批量补产的时候快速投入使用。设计过程中对操作手柄的长度、握持角度做了人机工程优化，操作人员站立作业时手柄的初始位置处于人体腰部以上的舒适操作区间，下压过程中不需要过度弯腰或者抬臂，长时间重复作业也不会产生过度的肢体疲劳，同时在手柄末端做了防滑结构处理，手上沾有少量加工油污的时候也不会出现握持打滑的问题。底座的工件支撑面做了平面度处理，放置待加工工件时不需要额外调整垫平就可以保障基准面水平，配合可选的定位挡块，可以快速完成工件的定位装夹，减少单件加工的辅助时间，提升小批量加工的作业效率。
