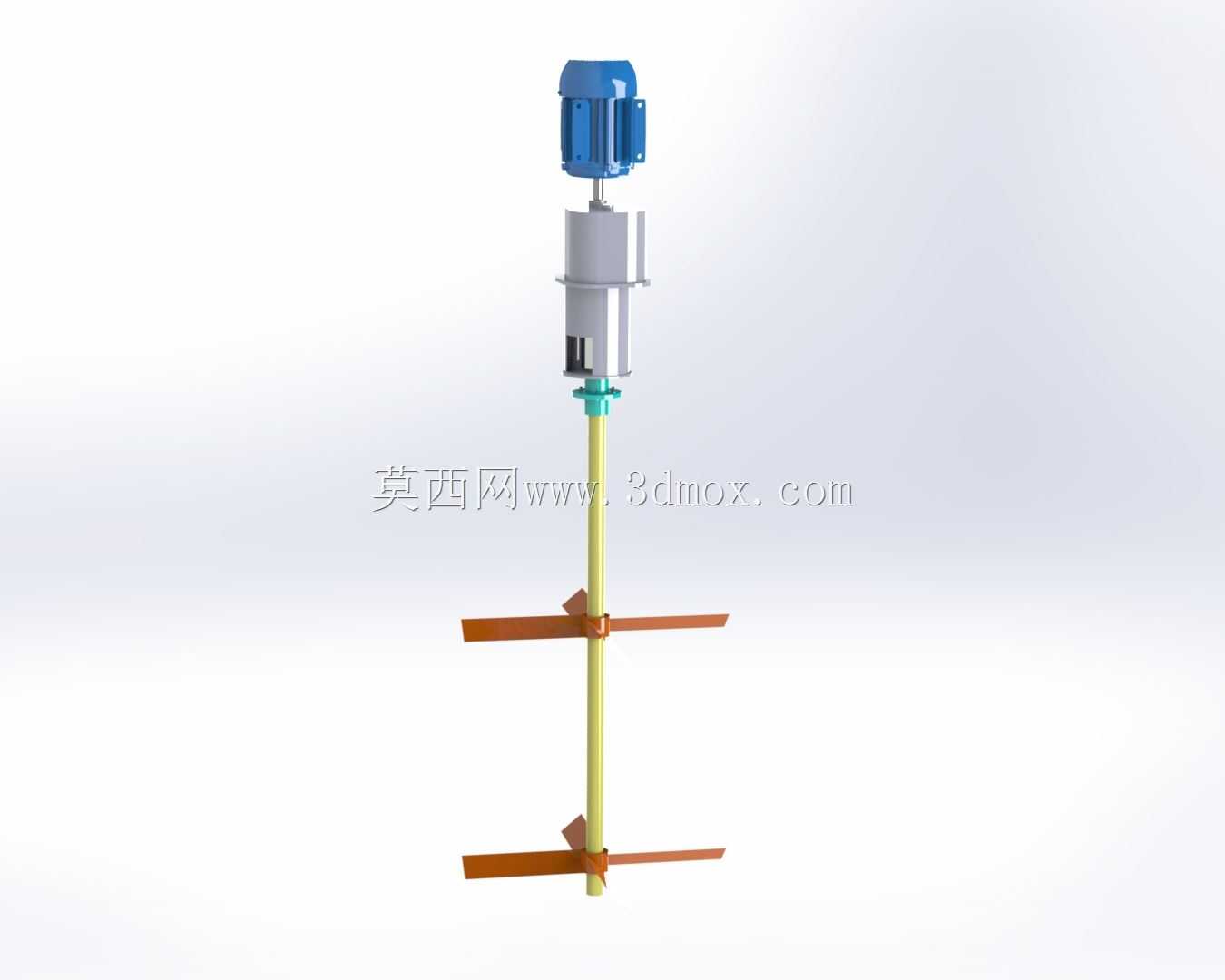

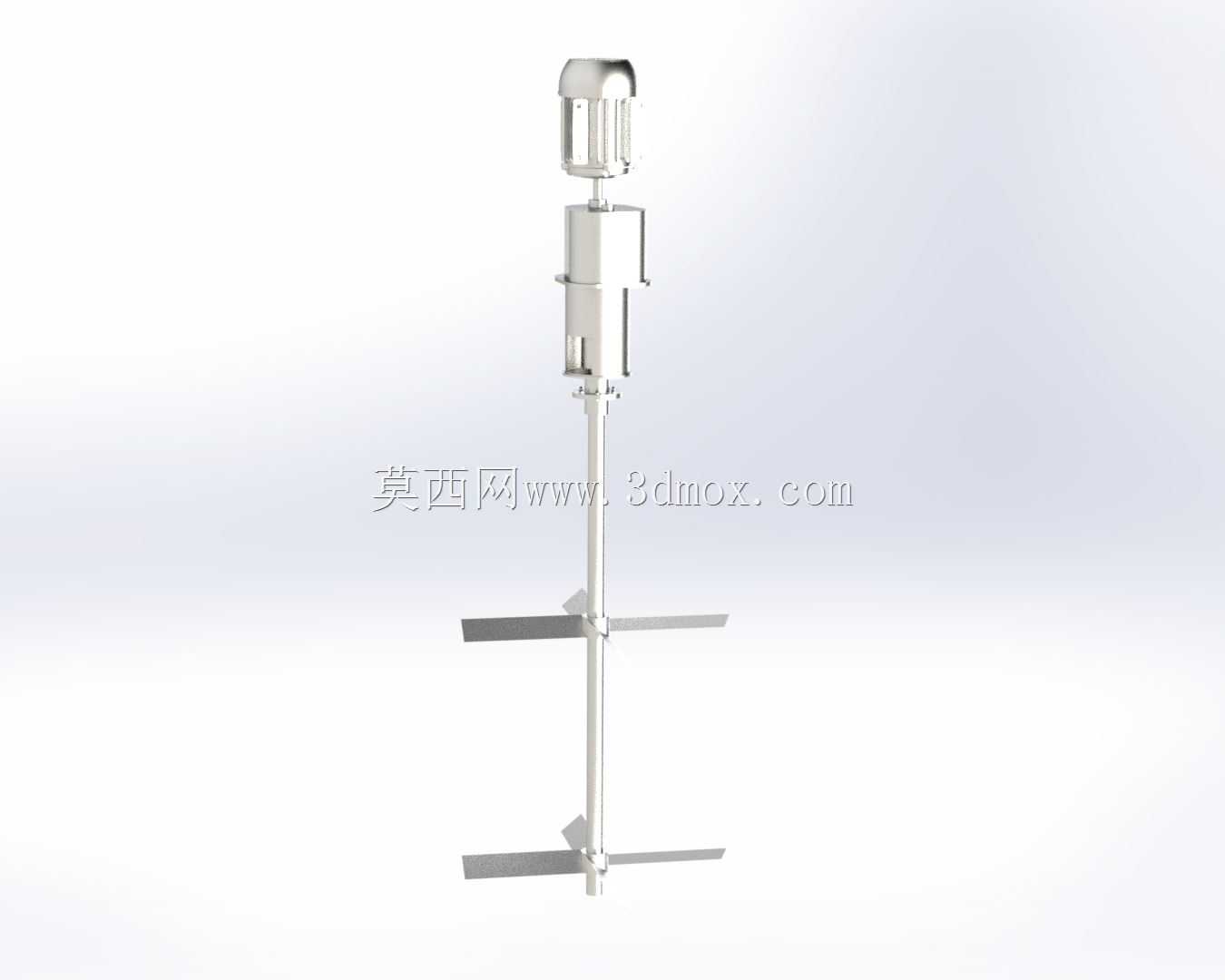

化工食品制药用立式双层桨叶搅拌装置

这款立式搅拌装置的核心应用场景覆盖常压开口反应罐体的物料混合工序，在精细化工的溶剂调配、食品行业的糖浆均质、制药领域的药液配液、日化行业的乳液乳化环节都能适配，主要作用是推动罐内物料形成轴向与径向结合的流场，避免固液分层、液液混合不均、局部浓度差过大的生产问题。从结构设计逻辑来看，顶部驱动单元采用立式直联布局，驱动端输出的高转速通过内置减速机构实现转速匹配，输入高转速低扭矩的动力经过减速增扭后传递给搅拌轴，最终输出适合中低粘度物料搅拌的转速，这种传动布局能大幅缩短设备整体轴向尺寸，减少悬臂轴的挠度变形风险，降低运行过程中的轴系晃动量。搅拌轴采用长悬臂设计，轴身设置两层桨叶，上层桨叶位置靠近罐内液位中上部，主要负责打破液面表层的物料结皮，推动表层物料向下参与循环；下层桨叶靠近罐体底部区域，可将沉积在罐底的重质物料向上扬起，避免固体颗粒沉积在罐底出料口造成堵塞，两层桨叶的安装角度经过流场模拟优化，能让罐内物料形成完整的上下循环流，消除搅拌死角。在安装边界设计上，顶部安装法兰的尺寸适配常规常压罐体的标准开口，安装时只需将设备整体坐装在罐体顶部的安装支座上，通过紧固件锁紧即可完成固定，不需要额外搭建复杂的支撑机架；搅拌轴的长度可根据罐体的实际直筒段高度做适配调整，桨叶的展开直径需要匹配罐体内径，通常桨径与罐径的比值控制在合理区间，既保证搅拌覆盖范围，又避免桨叶刮蹭罐壁。轴封位置采用简易的密封结构，适配常压无压的工况，能防止罐内物料飞溅到传动舱内，也能避免外界灰尘落入物料中。日常运行过程中，需要注意启动前确认罐内液位没过下层桨叶，避免干磨造成桨叶变形或者轴系受力异常；如果用于搅拌含固体颗粒的物料，停机前要提前降低搅拌转速，待颗粒完全悬浮后再停机，减少颗粒沉降对桨叶的埋压阻力。整体结构没有复杂的冗余部件，维护时只需定期检查减速单元的润滑状态、桨叶的紧固螺栓是否松动、轴套的磨损量即可，适合中小批量生产的配液工序使用，能稳定完成低到中等粘度物料的混合、溶解、悬浮、均质等工艺需求。
