微型拖拉机金属齿轮变速传动结构

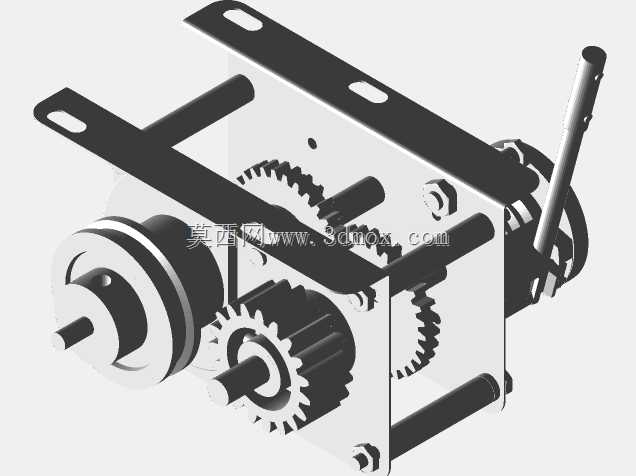

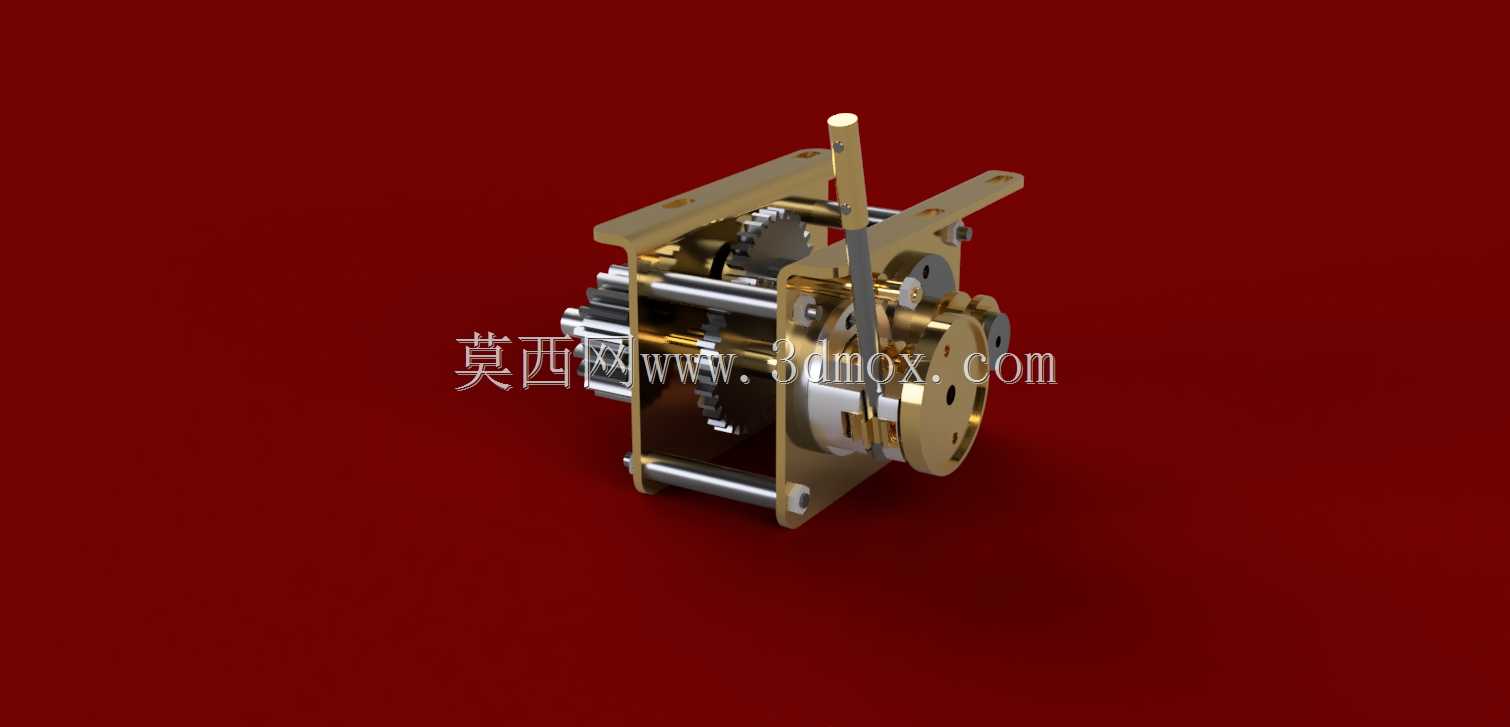

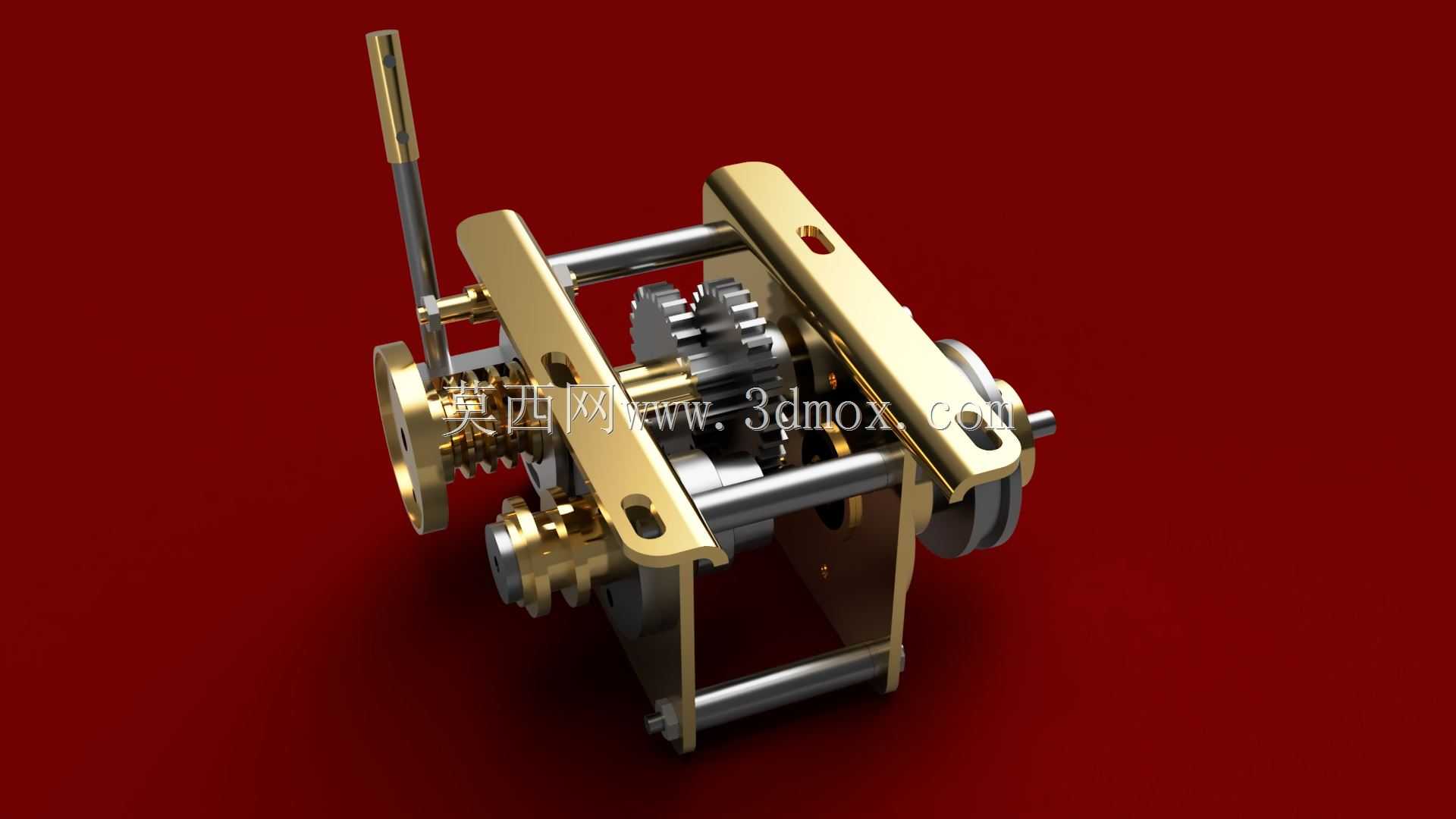

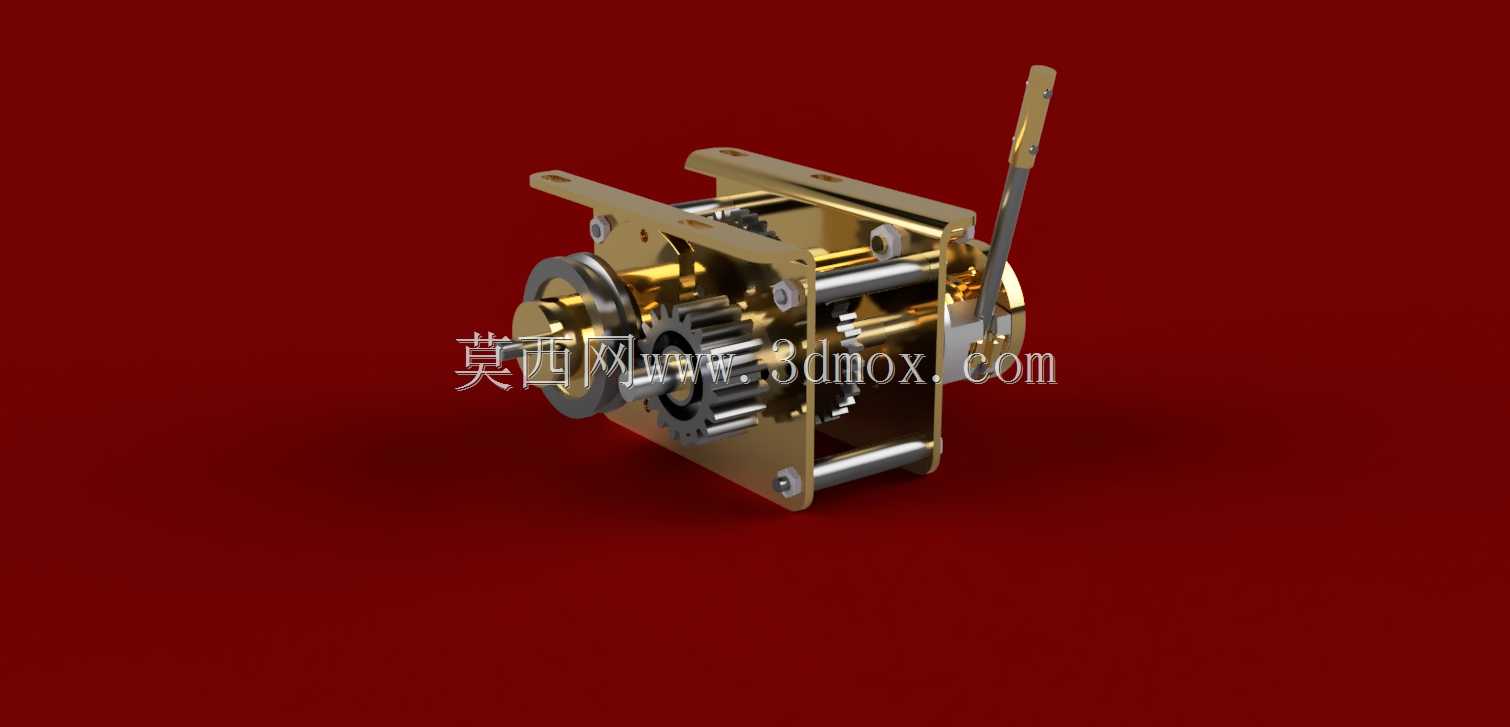

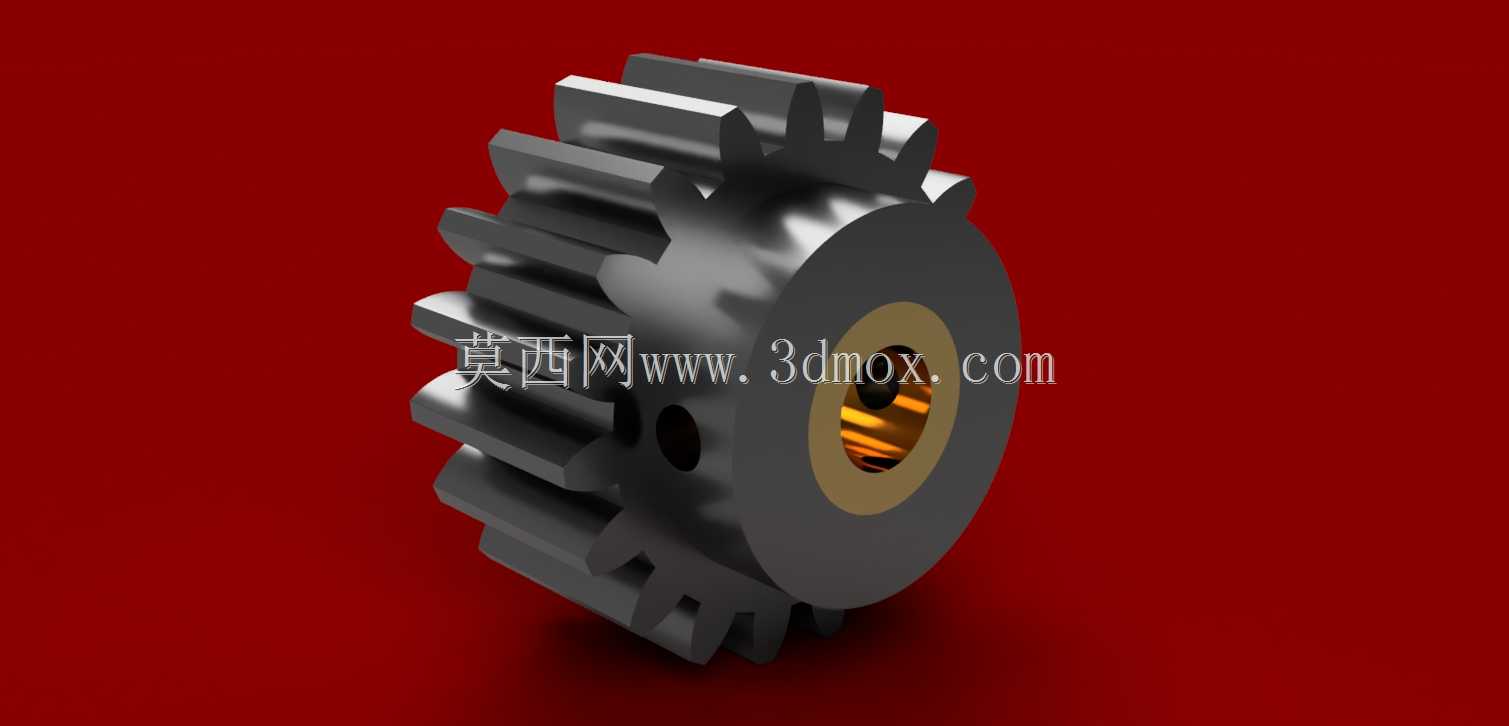

这套变速传动结构主要适配小型农用作业机械的动力传递需求，在丘陵山地小块耕地作业、庭院园林机具改装、小型农机教学实训场景中都能见到这类结构的实际应用。不同于大型农用机械的多档位重载变速箱，微型拖拉机的变速结构需要在极小的安装空间内完成多档位转速切换、动力换向、扭矩放大的核心功能，同时还要兼顾轻量化、低维护成本的使用要求。从结构布局来看，整套变速机构采用平行轴加蜗轮蜗杆的组合传动方案，输入轴端预留的带轮安装位可直接对接小型单缸发动机的动力输出，通过换挡拨杆控制不同齿数的滑移齿轮与固定齿轮啮合，实现不同传动比的切换，满足作业时低速大扭矩犁地、高速行走转运的不同动力需求。两侧的黄铜材质支撑板作为整个机构的安装基准，板上预留的多个沉头安装孔可直接将变速箱整体固定在拖拉机底盘的预设安装位上，安装孔的位置公差控制在0.1mm以内，能避免装配后出现轴系偏载、齿轮啮合异响的问题。外露的换挡操纵杆采用阶梯轴结构，杆身的限位卡槽能精准对应每个档位的啮合位置，防止作业过程中出现跳档、脱档的故障。传动部分的齿轮采用不同材质匹配不同工况，常啮合齿轮选用调质钢材质，应对持续运转的磨损需求，滑移齿轮表面做硬化处理，降低频繁换挡带来的齿面冲击损耗，蜗轮部分采用铜质材料搭配钢制蜗杆，既保证大减速比下的传动强度，又能利用铜质材料的自润滑特性减少日常维护的频次。整套结构的外形尺寸控制紧凑，横向安装宽度不超过120mm，纵向长度不超过150mm，整体高度控制在100mm以内，完全适配微型拖拉机底盘的狭小安装空间，输入输出轴的中心高与底盘预设的动力接口完全匹配，不需要额外加装转接法兰就能完成动力对接。轴系部分采用滑动轴承搭配滚动轴承的组合支撑方案，低速重载的输出端采用滚动轴承降低运转阻力，换挡机构的支撑位采用铜套滑动轴承，承受换挡时的径向冲击力，同时能在长期户外作业的多尘环境下保持稳定的工作状态。箱体部分没有采用全封闭的铸铁壳体，而是用两侧支撑板加拉杆的开放式结构，一方面能降低整体重量，另一方面方便日常检查齿轮啮合状态、及时补充润滑脂，适配小型农机用户的简易维护条件。在实际作业场景中，这套变速结构能将发动机输入的最高3000转转速，通过不同档位的传动比切换，最终输出200转到1200转不等的转速，输出扭矩可满足配套旋耕刀具、小型犁具的作业需求，同时倒档结构通过蜗轮蜗杆的传动特性实现，不需要额外增加倒档齿轮组，进一步压缩了整体结构的体积。
