矿用防滑灯塔框架结构设计

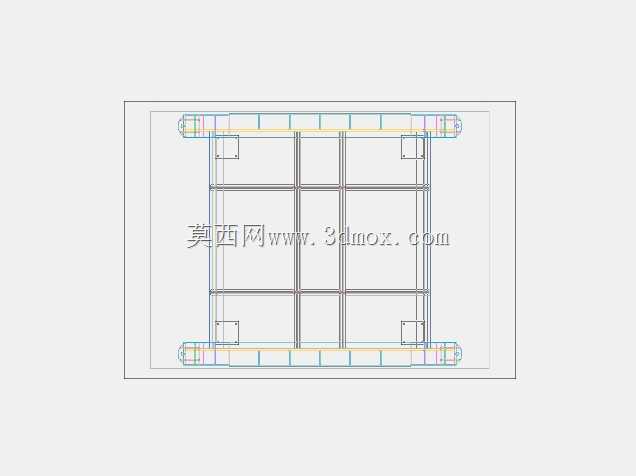

这款防滑灯塔主要面向煤矿井下采掘工作面、巷道临时照明布设场景设计，核心解决井下潮湿多尘、地面湿滑工况下照明支架易移位、固定不牢的问题，同时适配井下频繁挪移照明点位的作业需求。从结构设计逻辑来看，整体采用矩形方管焊接成型的框架式主体，横竖肋板呈九宫格排布，既保证了整体结构的抗扭、抗形变能力，又能在框架中部预留足够的灯具安装、线缆排布空间，避免线缆受挤压破损。上下两端设置的横向滑轨结构是防滑功能的核心承载部位，滑轨端面加工有定位卡槽与防滑齿纹，安装时可直接卡接在巷道侧壁预设的固定挂座上，无需额外打孔焊接，单人次即可完成位置调整，卡接后防滑齿嵌入挂座接触面，即便受井下爆破震动、设备剐蹭也不会出现滑移脱落的情况。设计过程中充分考虑井下安装边界限制，整体框架宽度适配常规巷道侧方预留的0.8米至1.2米安装间隙，厚度控制在150毫米以内，不会挤占巷道行人、运输的通行空间，框架四角做了圆弧倒角处理，避免挪移过程中剐蹭作业人员的防护服或线缆外皮。框架侧边预留的四个方形安装座，可适配不同功率的矿用防爆灯固定，安装座上开有长条形调节孔，能根据现场照明角度需求调整灯具俯仰角度，无需重新打孔定位。不同于地面用固定式灯塔，这款结构完全舍弃了冗余的装饰性结构，所有焊缝均采用连续满焊工艺，焊后做打磨除锈处理，适配井下高湿度、高腐蚀的作业环境，长期使用不会出现焊缝锈蚀断裂的问题。滑轨两端设置有限位挡块，调整位置时不会出现整体脱轨坠落的风险，挡块采用螺栓可拆卸式连接，后期维护更换滑轨部件时无需整体切割框架，降低井下维护的作业难度。实际使用中，该结构可配合巷道延伸进度逐段挪移，相比传统的临时吊挂照明，固定可靠性提升明显，不会因为巷道风压、矿车通行带起的气流导致照明晃动，能为采掘作业提供稳定的照明支撑，同时框架本身的结构强度也可作为临时线缆挂架使用，一并梳理布设照明、通讯线缆，减少巷道内零散吊挂的线缆杂乱问题。
