计算机主板闭环水冷散热结构设计

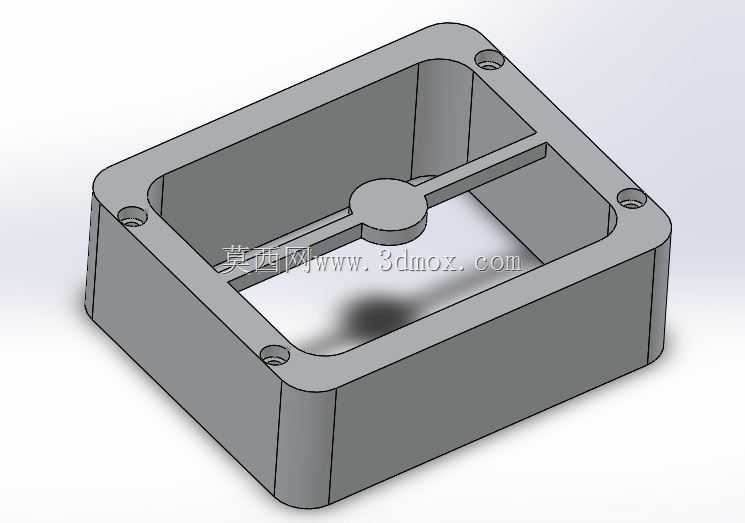

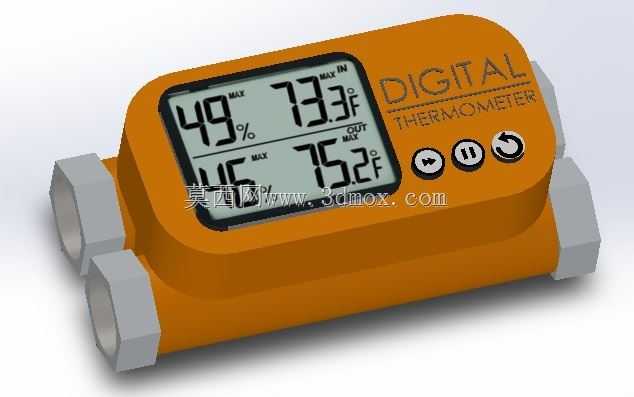

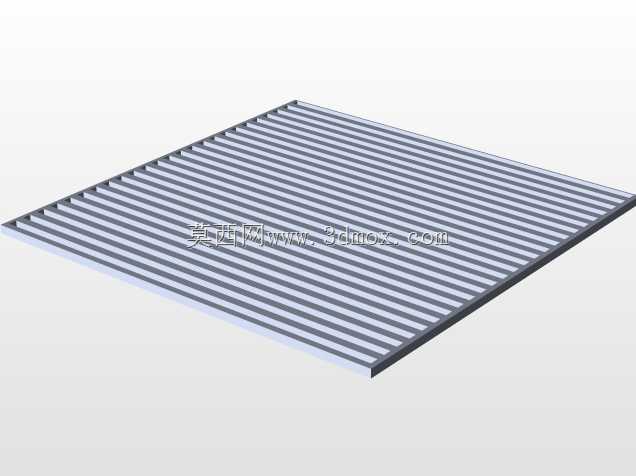

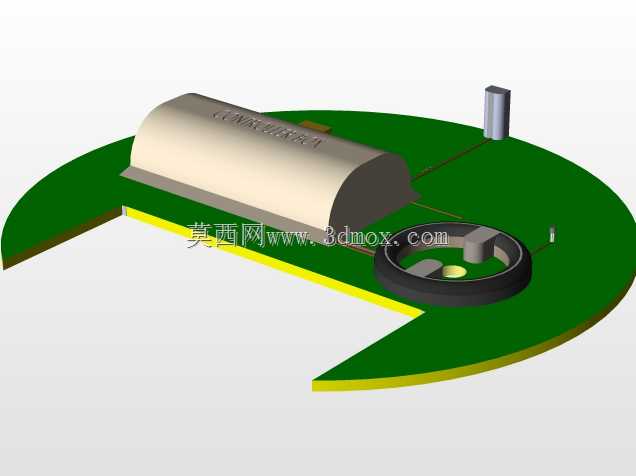

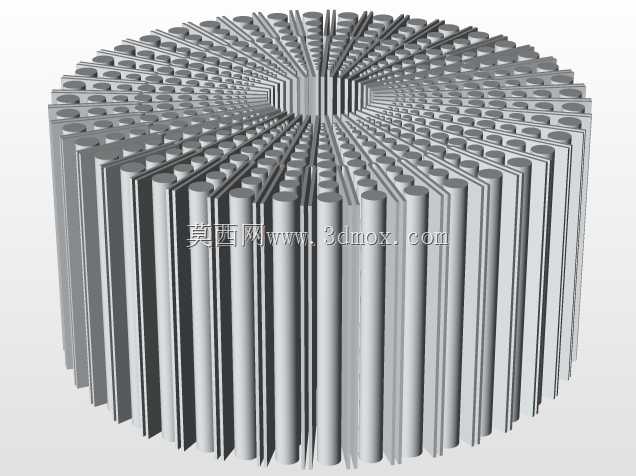

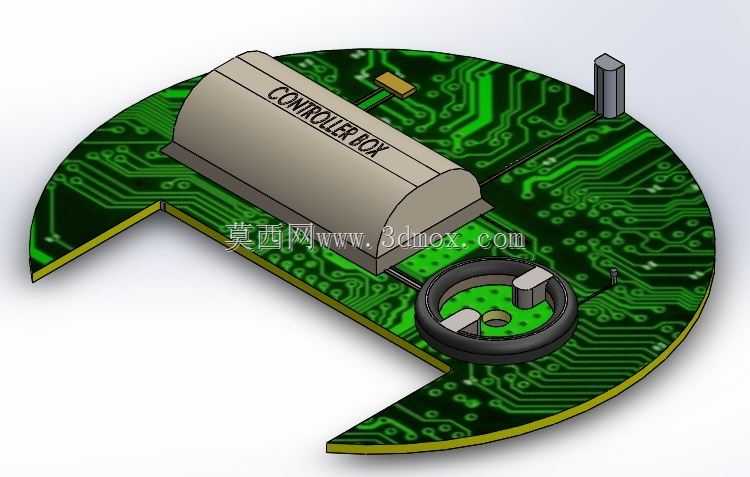

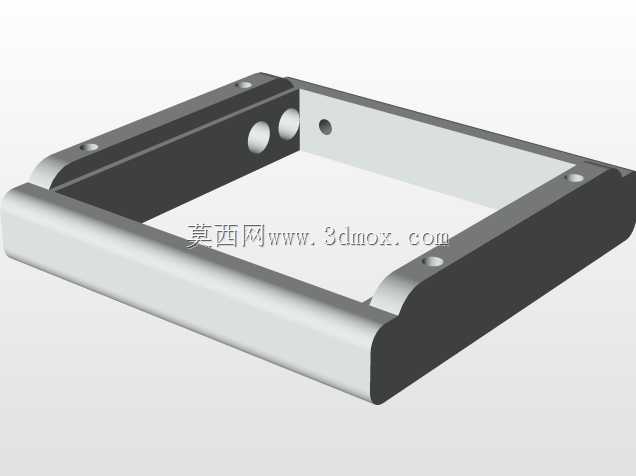

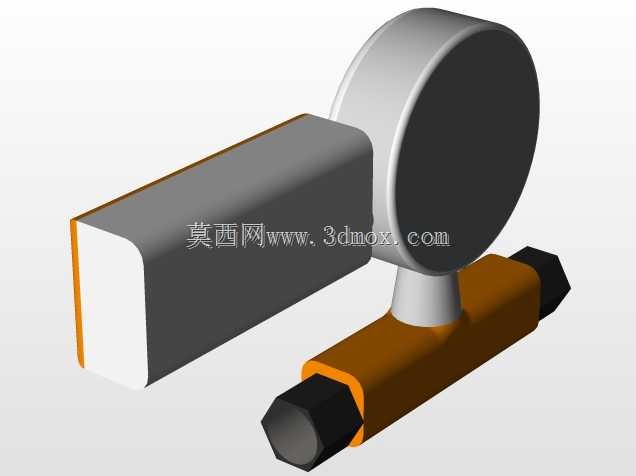

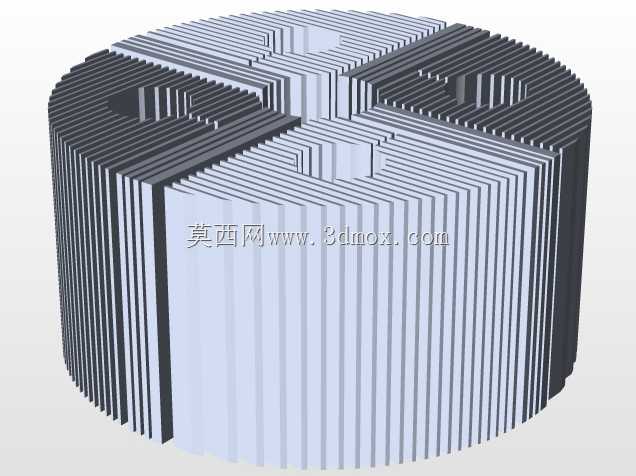

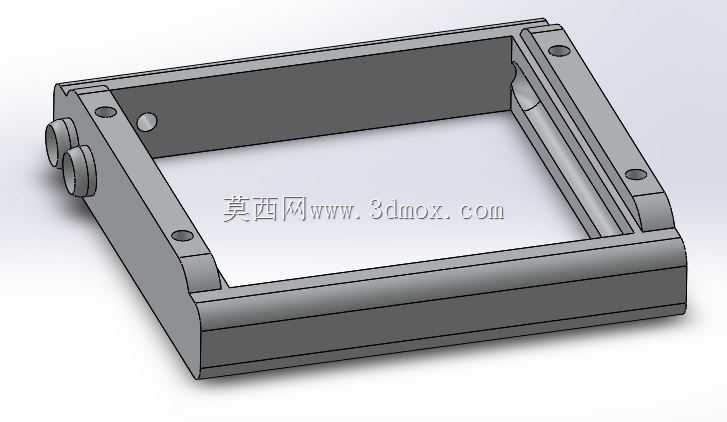

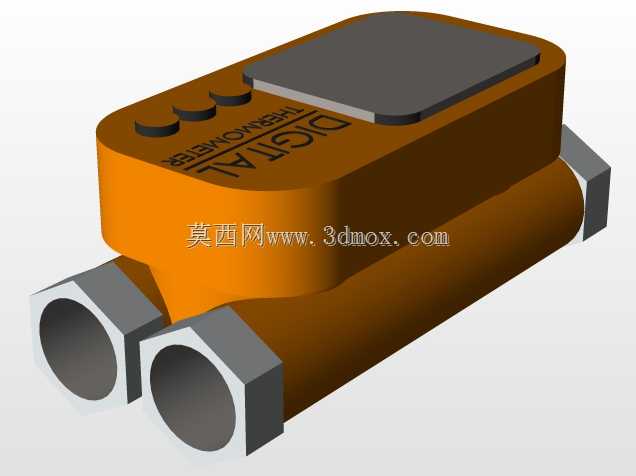

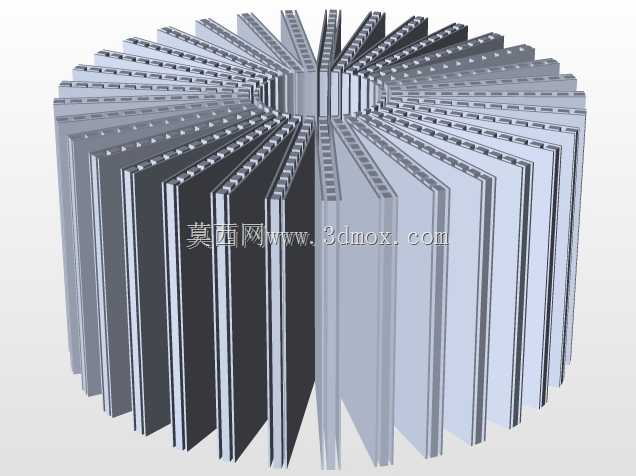

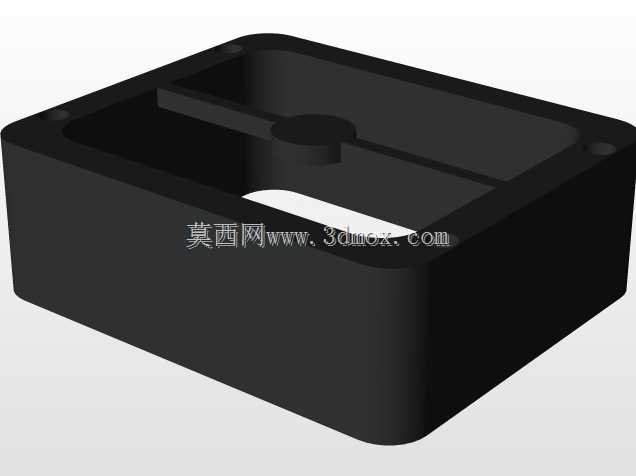

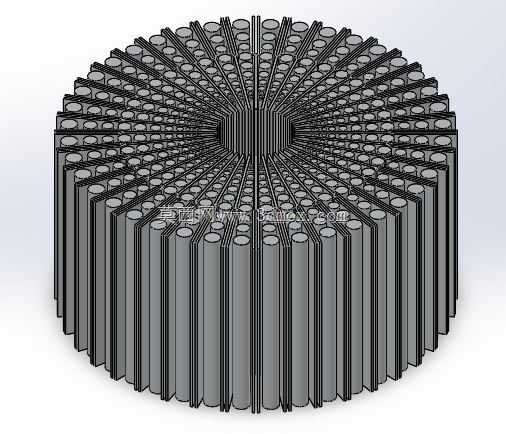

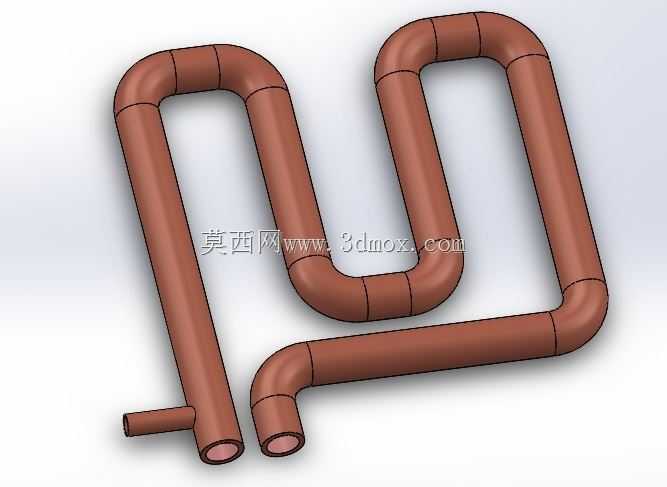

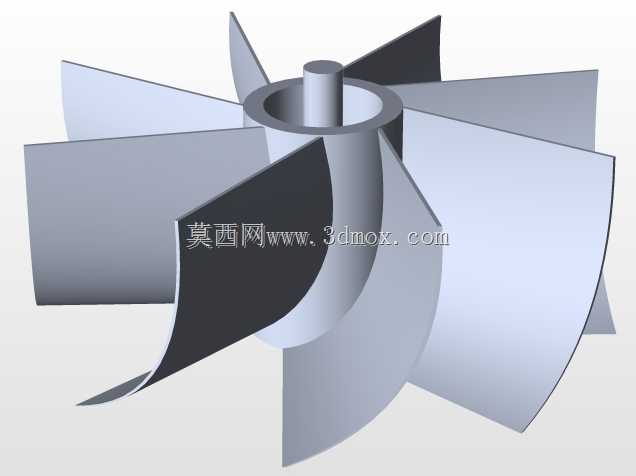

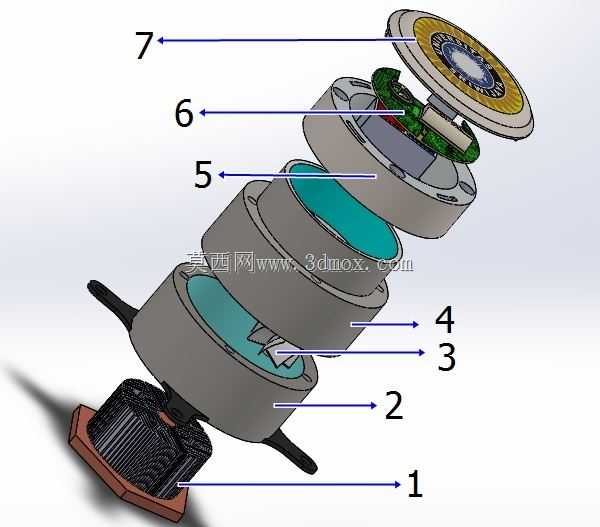

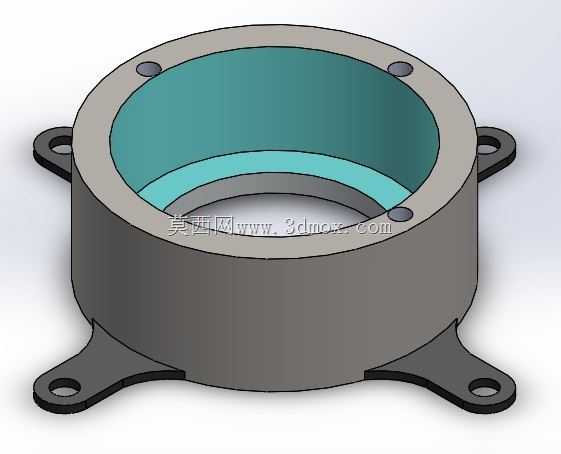

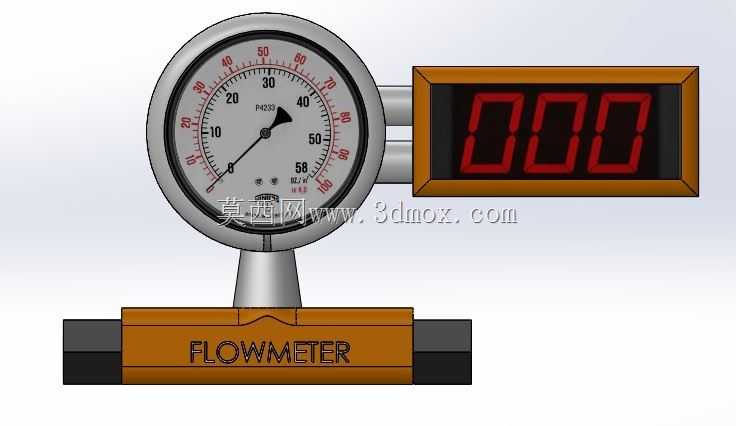

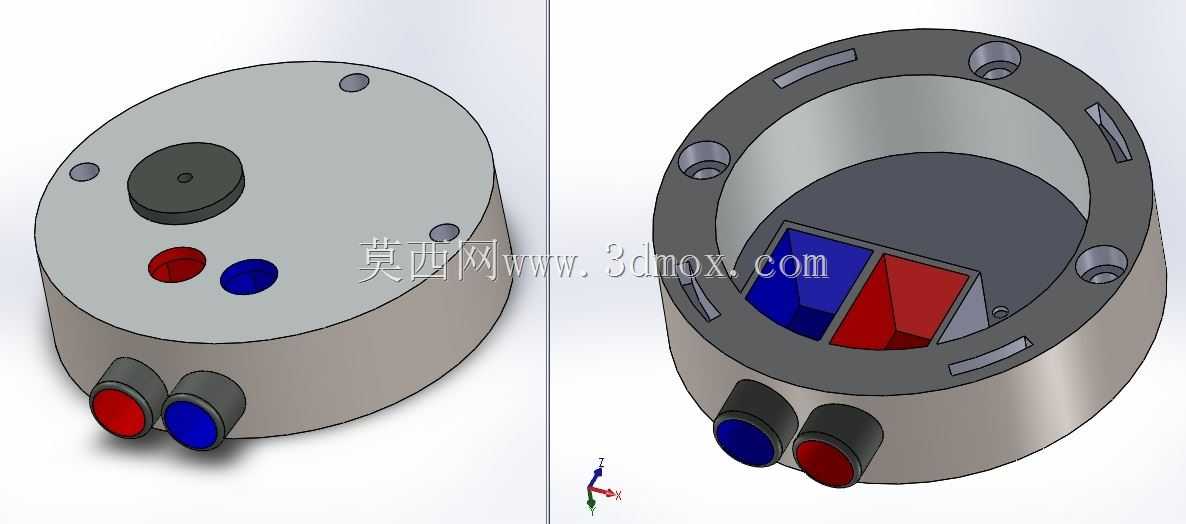

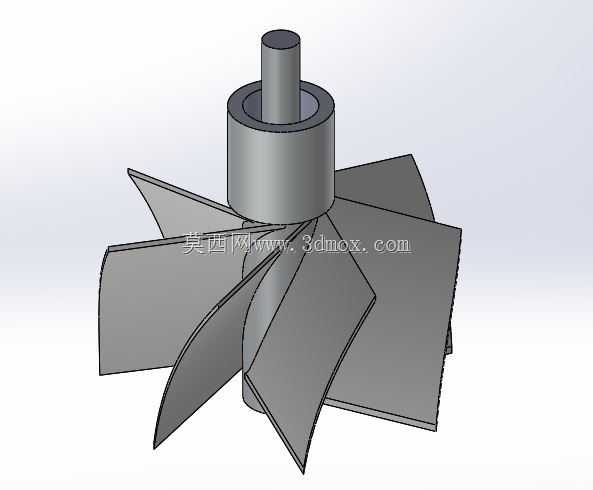

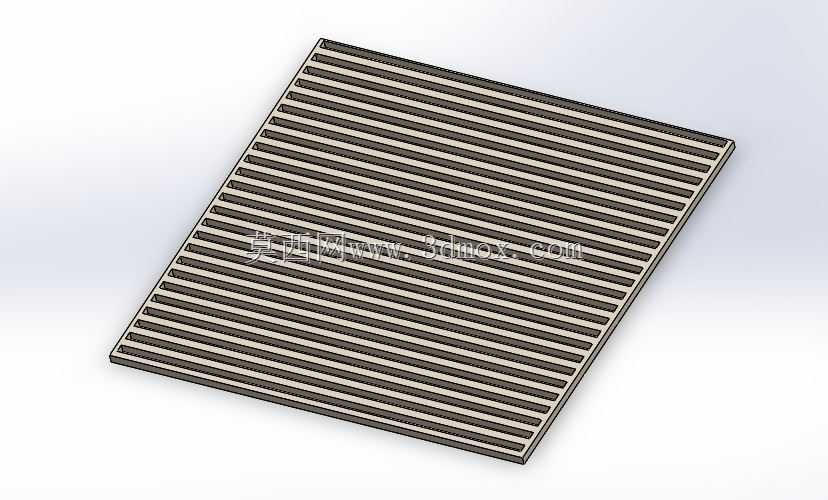

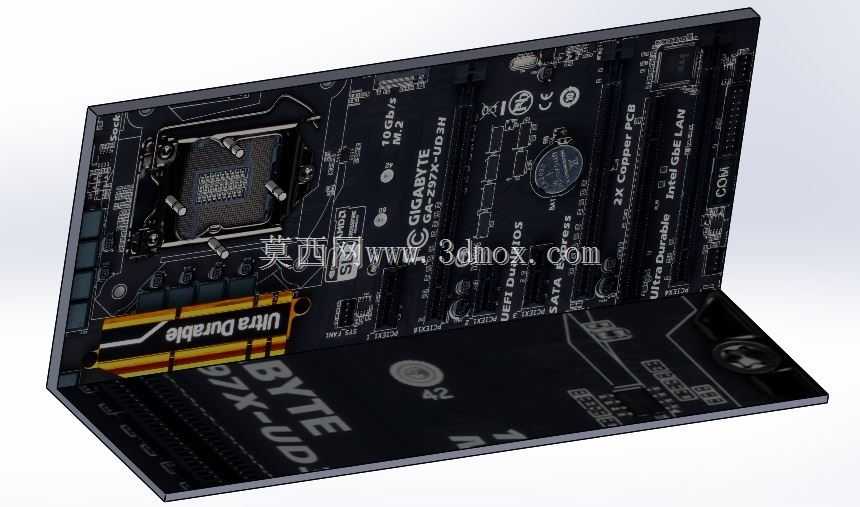

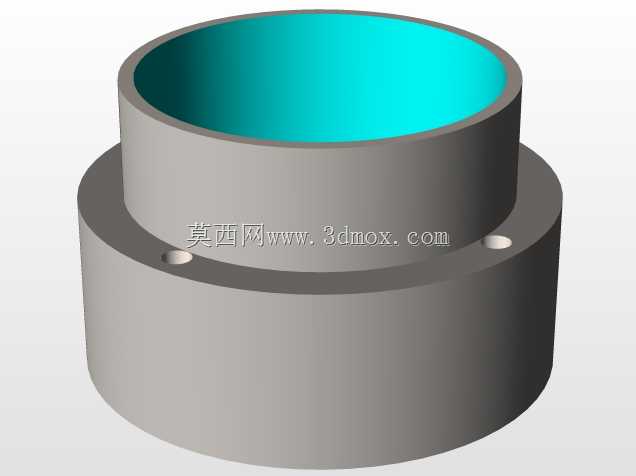

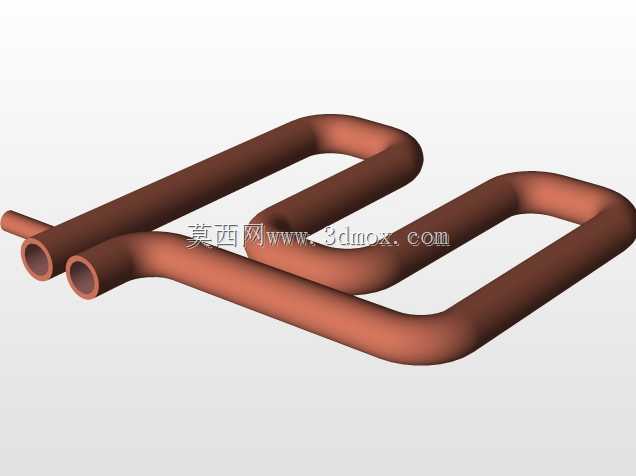

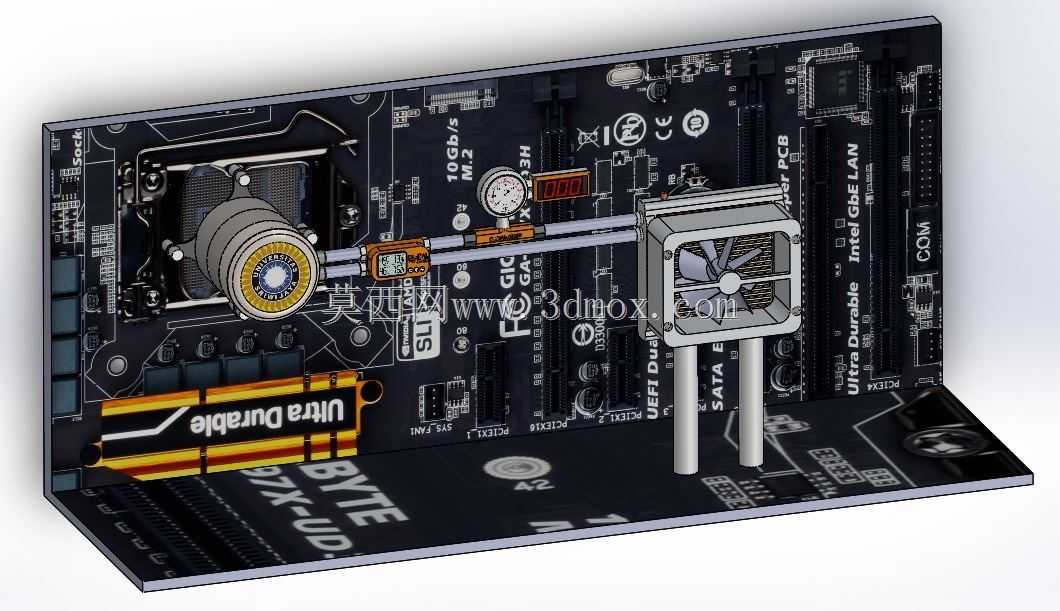

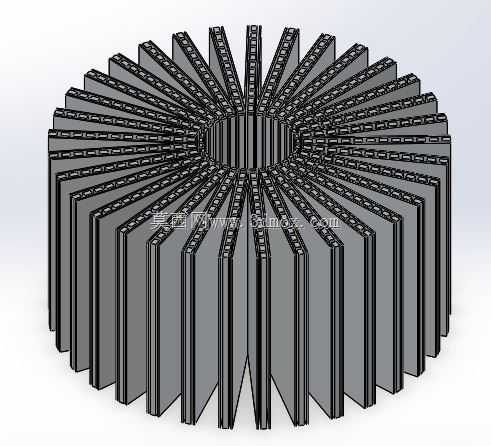

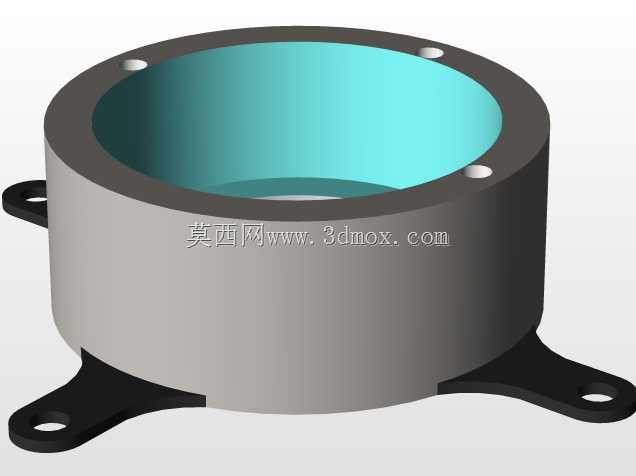

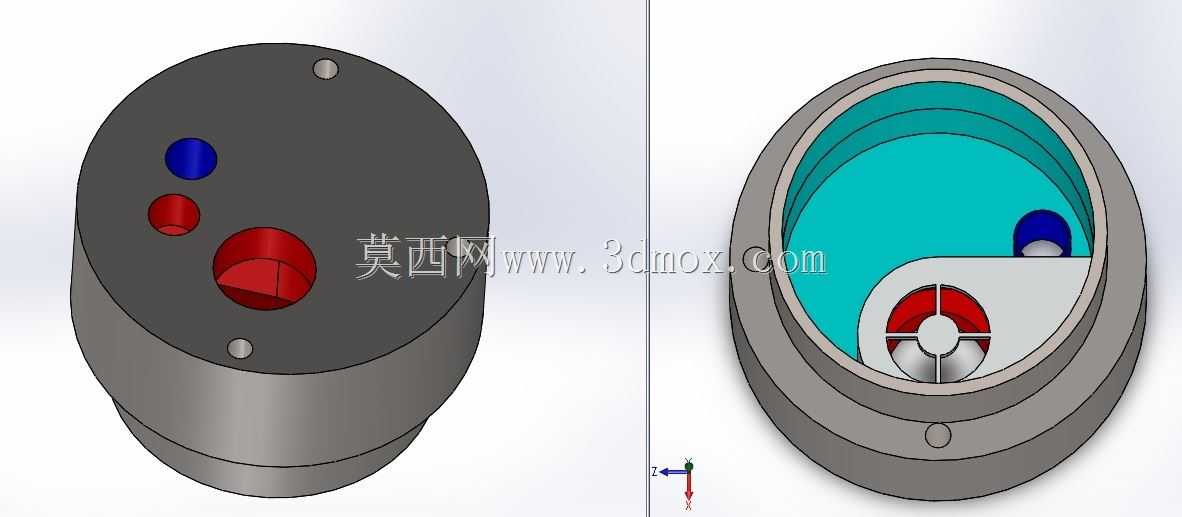

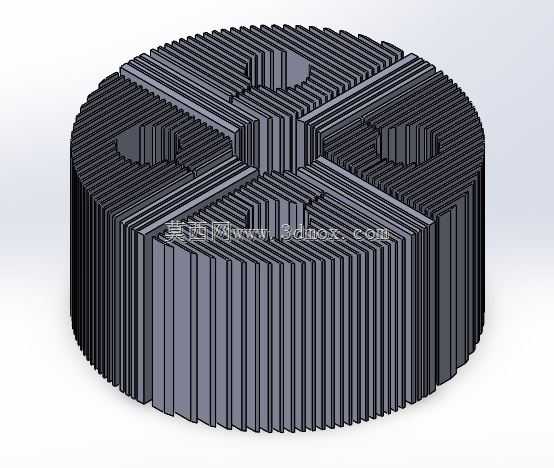

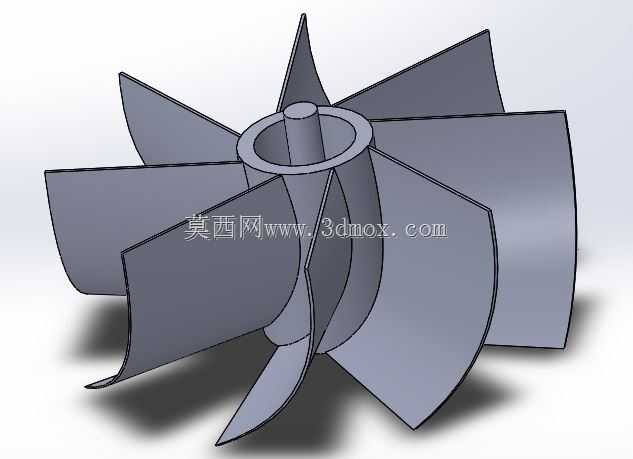

这套闭环水冷散热结构主要面向台式计算机主板的CPU及周边高发热元器件散热场景，在高负载运算、超频使用等常规风冷难以压制温升的工况下，能够通过循环流体的相变与对流换热，将核心发热区域的热量快速转移至冷排端完成散热，相比传统风冷方案可降低核心区域运行温度15-25摄氏度，同时避免风冷方案的积灰、高速风噪等长期使用痛点。从结构设计逻辑来看，整套系统分为冷头、连接管路、换热冷排、循环泵四个核心模块，冷头部分采用微通道鳍片结构，内部流道经过扰流设计，可让冷却介质在冷头腔体内形成充分紊流，避免层流导致的换热效率下降，冷头底面采用平面度控制在0.02mm以内的纯铜接触基面，安装时配合导热介质可最大限度降低接触热阻，适配主流LGA、AM系列主板CPU插槽的安装孔位，安装边界不会干涉主板周边的内存插槽、PCIe扩展卡位，冷头固定结构采用弹性压合设计，压力均匀分布在CPU顶盖四周，不会因压合应力不均导致CPU顶盖变形或主板弯折。连接管路采用硬质金属管路搭配快插接头设计，相比软管方案可避免长期使用后的管路老化、漏液风险，管路走向经过空间校核，在主板上方的排布不会遮挡内存、显卡的安装拆卸空间，管路上集成的流量监测、温度监测部件可实时反馈循环系统的运行状态，方便使用者排查气堵、流量不足等异常工况。换热冷排部分搭配轴流风扇，采用穿片式鳍片结构，鳍片间距经过优化，在低风扇转速下即可获得足够的通风换热效率，冷排的安装孔位兼容标准120mm风扇位，可适配多数机箱的冷排安装位置。整套结构的设计过程中，先通过热仿真模拟不同流速、不同鳍片密度下的换热效率，再结合主板实际安装空间的尺寸边界调整各部件的外形尺寸，确保所有部件的安装公差控制在合理范围内，不会出现装配干涉，同时循环回路的排气结构设计在管路最高点，可方便初次加注冷却介质时排出回路内的空气，避免气堵导致的循环中断、换热失效问题。在实际装机应用中，这套水冷结构可满足CPU持续200W以上功耗的散热需求，在长时间高负载渲染、科学计算等场景下，可将CPU核心温度稳定控制在安全阈值内，避免因过热导致的降频、硬件损坏问题。
