多款硬质合金可转位车削刀片三维设计

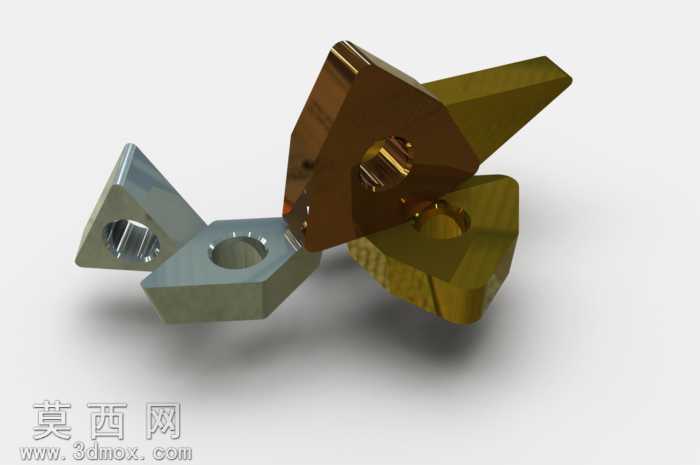

本作品为多款不同结构形式的硬质合金可转位车削刀片三维设计模型，建模阶段采用SolidWorks完成全参数化特征构建，首先依据可转位刀片的国标尺寸规范，绘制刀片的截面轮廓草图，针对三角形、菱形、六角形等不同刃口形状的刀片，分别通过拉伸、切除、倒角等基础特征完成基体结构搭建，重点还原刀片中心的装夹定位孔结构，精准复刻孔内的卡槽、定位斜面等细节，保证模型与实际机夹装夹结构的匹配度。建模过程中对刀片的切削刃口做了精细化处理，区分主切削刃、副切削刃、刀尖圆弧的过渡结构，还原不同断屑槽型的凹凸曲面特征，通过曲面放样、边界切除等高级特征完成断屑槽的复杂曲面构建，确保槽型的几何参数符合实际切削加工的断屑需求。材质与渲染阶段，针对不同涂层的硬质合金刀片分别赋予对应材质，未涂层的金属陶瓷刀片设置高反光的银灰色金属材质，调整粗糙度参数还原精磨后的刃口镜面质感；氮化钛涂层的金色刀片调整金属材质的漫反射颜色为暖金色，添加细微的颗粒质感还原涂层表面的细微纹理；氧化铝涂层的古铜色刀片调整材质的反射率与粗糙度，呈现出涂层特有的半哑光金属质感。场景搭建采用柔和的影棚布光，通过多盏区域光从不同角度打亮刀片的切削刃与定位孔结构，添加柔和的地面阴影突出刀片的立体轮廓，渲染输出时开启全局光照与环境光遮蔽，让不同材质刀片的质感区分清晰，刃口的锋利感与硬质合金的厚重质感得到充分展现。设计思路上围绕车削加工的不同工况需求，设计了多款不同刃型、不同槽型的刀片结构，三角形刀片适用于90度外圆车削与端面车削，菱形刀片适用于仿形车削与倒角加工，带特殊断屑槽的刀片分别适配粗加工、半精加工、精加工的不同切削参数需求，所有刀片的装夹定位尺寸均符合通用机夹刀杆的装夹标准，模型可直接用于数控加工教学、刀具产品展示、刀杆配套结构验证等场景，结构细节完整，几何精度符合工业设计标准，能够直观展现可转位车刀片的结构特点与材质特征。
