多款硬质合金三角数控车削刀片结构

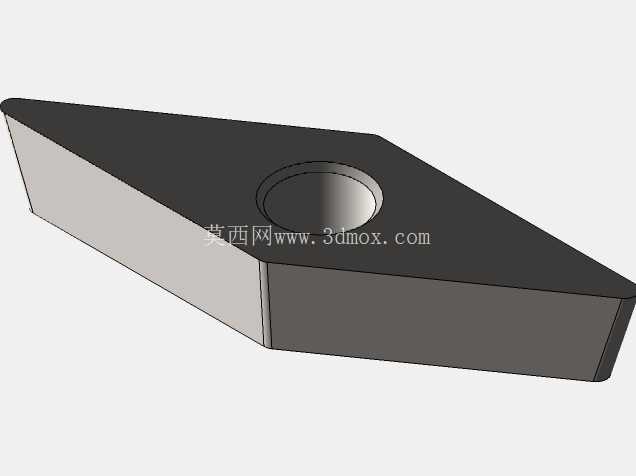

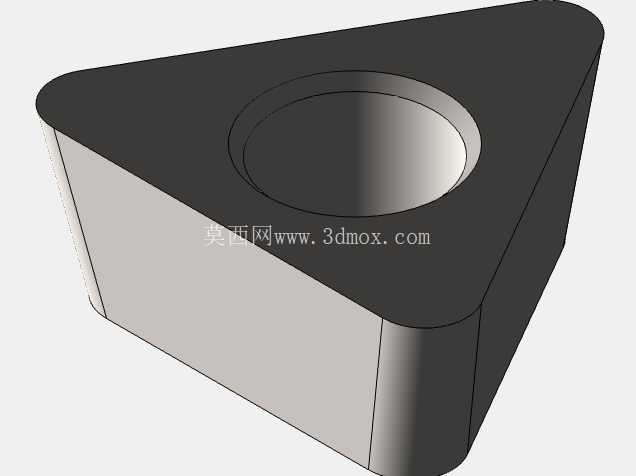

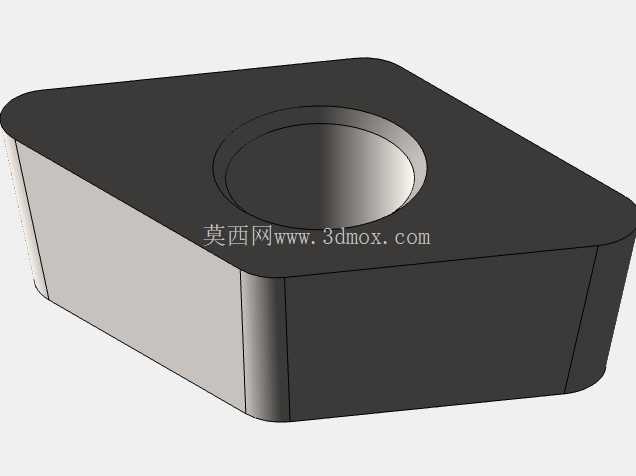

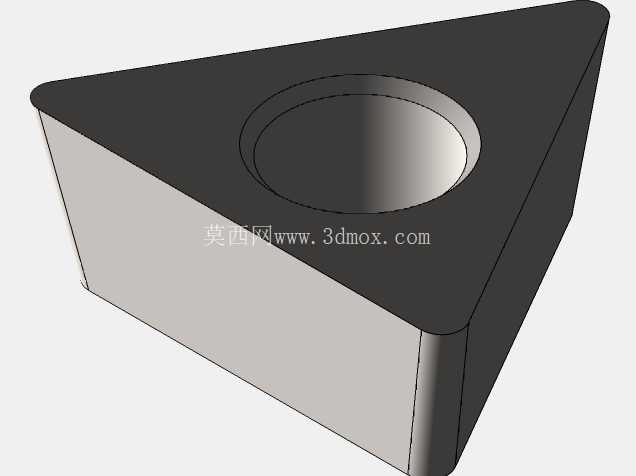

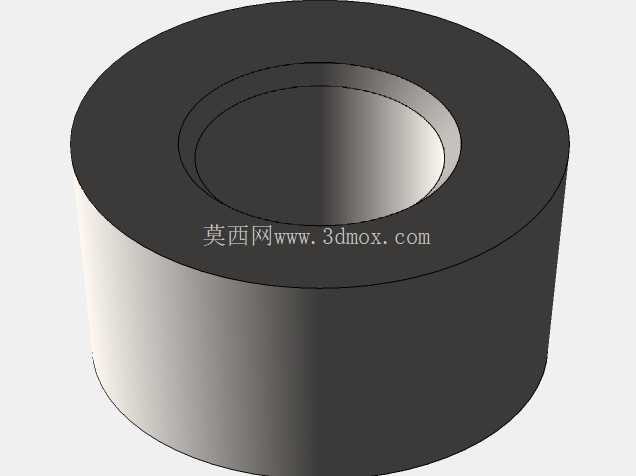

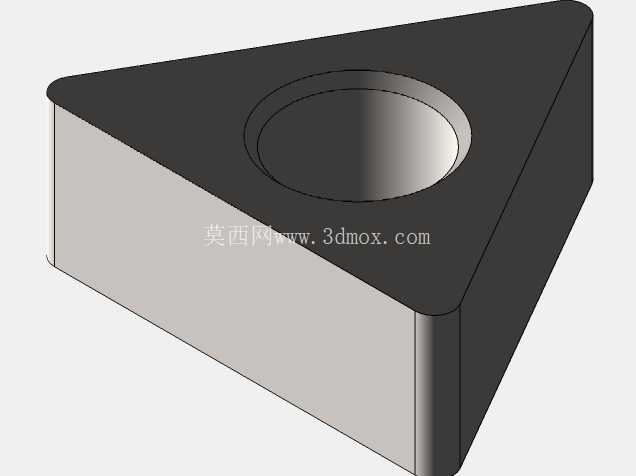

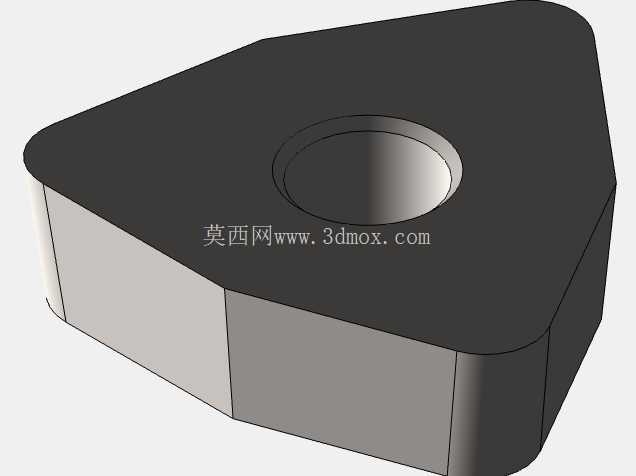

　　这类三角型硬质合金刀片是数控车削加工环节的核心消耗类刀具部件，主要适配普通卧式数控车床、斜床身车削中心以及带动力刀座的车铣复合设备，覆盖外圆车削、端面车削、内孔镗削、倒角加工等多类常规切削工况，在普通碳钢、合金钢、不锈钢以及高温合金的半精加工、精加工工序中应用极为广泛。从结构设计来看，刀片采用等边三角形的外形布局，三个切削刃呈120°均匀分布，单刃磨损后可通过刀杆的定位结构快速转位更换新的切削刃，无需重新拆卸刀杆、重新对刀，能大幅缩短加工过程中的换刀辅助时间，适配批量零件加工的快节奏生产需求。

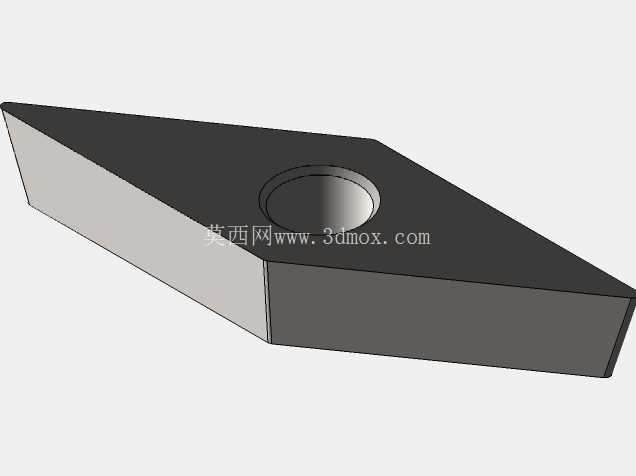

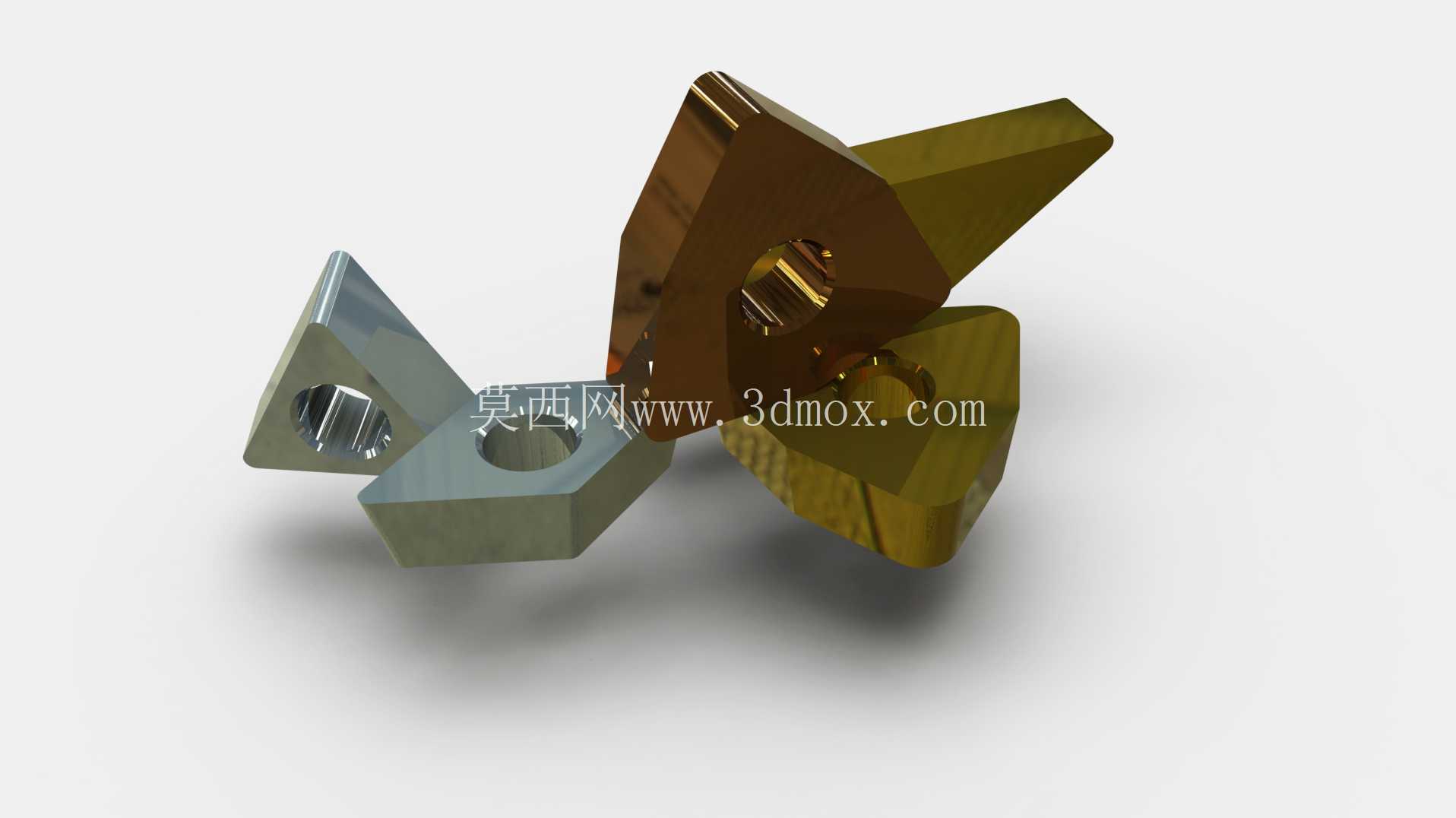

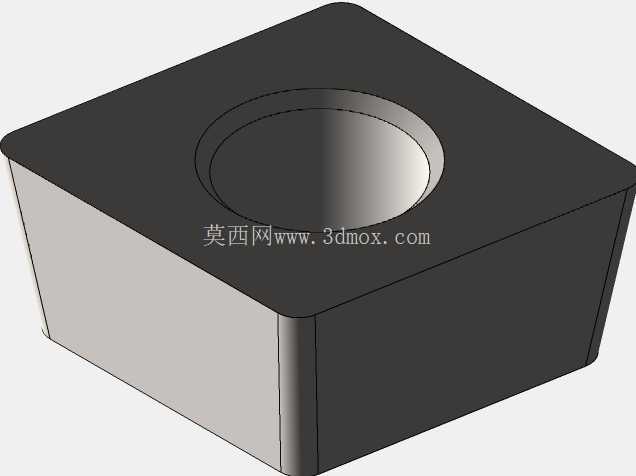

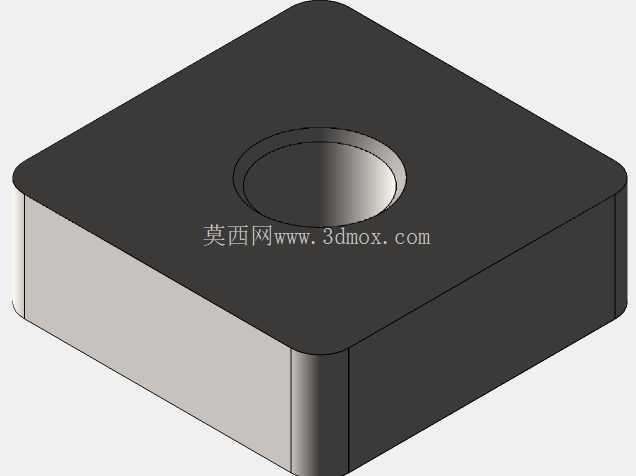

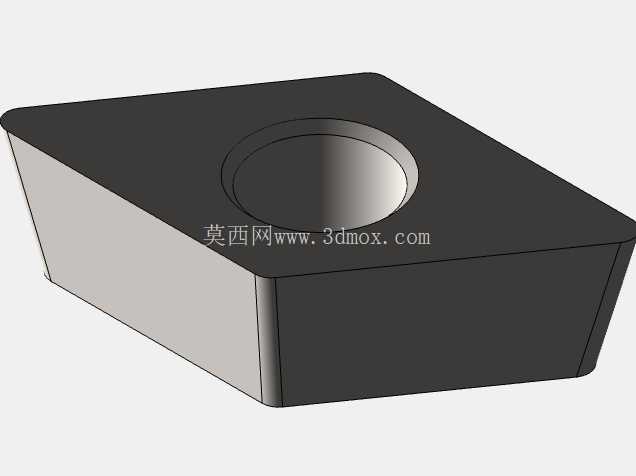

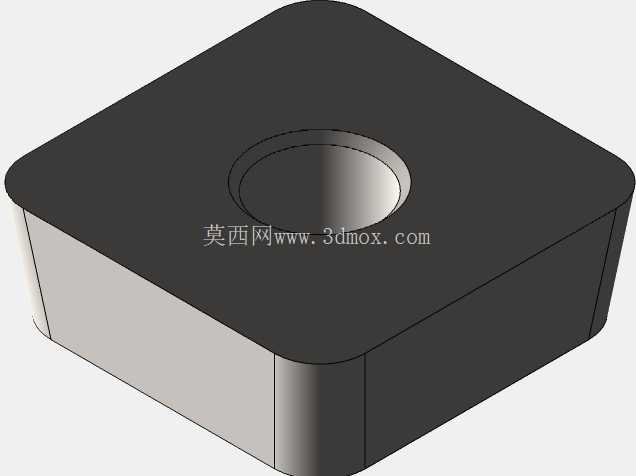

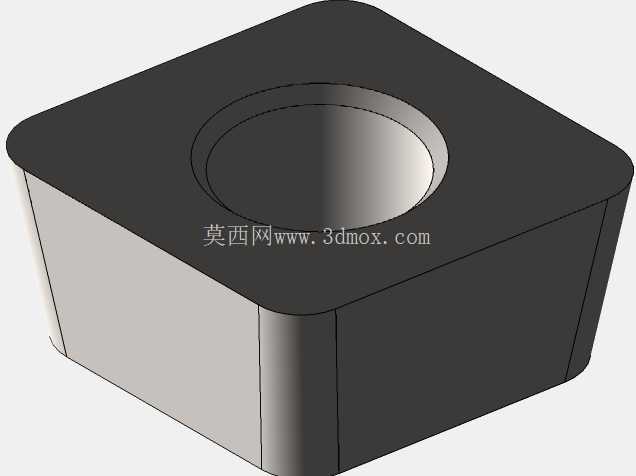

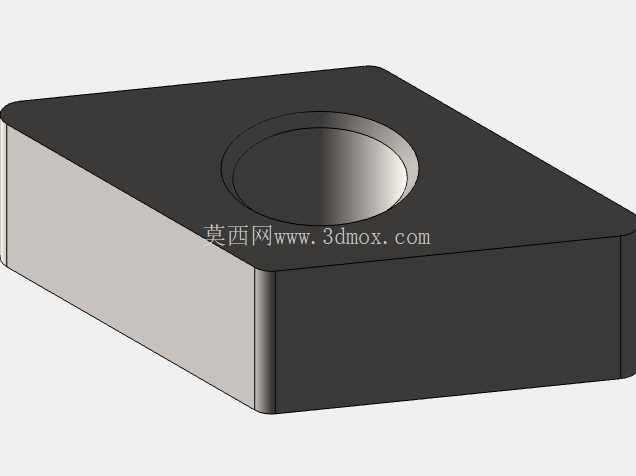

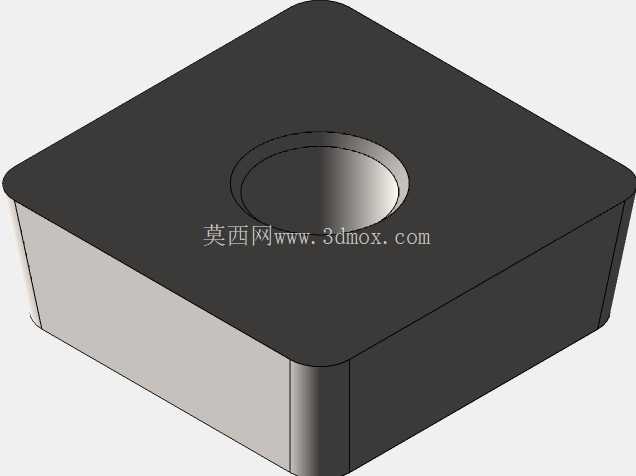

　　刀片中心的通孔为安装定位孔，与刀杆上的压紧螺钉、刀垫配合实现锁紧，孔位的尺寸公差严格控制在IT7级精度范围内，保证刀片安装后切削刃的跳动量控制在0.02mm以内，避免因安装偏差导致的切削振纹、刃口崩损问题。不同涂层的刀片对应不同的加工场景，金色涂层的刀片多采用氮化钛基复合涂层，表面摩擦系数低，适合加工钢类零件，能有效降低切削过程中的积屑瘤产生概率；银灰色未涂层或细晶粒涂层的刀片硬度更高，适合加工不锈钢、高温合金等粘性较大的材料，刃口经过钝化处理，能承受断续切削时的冲击载荷，避免进刀瞬间的刃口崩缺。

　　刀片的外形尺寸严格遵循ISO标准刀具的尺寸规范，三角形刀片的内切圆直径、刀尖圆弧半径、刀片厚度都有对应的标准系列，本次建模的几款刀片覆盖了常用的16mm内切圆规格，刀尖圆弧包含0.4mm、0.8mm两种常用参数，适配不同的加工表面粗糙度要求，安装时与对应规格的压板式、螺钉式刀杆配合，安装边界需保证刀片定位面与刀杆支撑面完全贴合，压紧螺钉的锁紧扭矩控制在规定范围内，避免扭矩过大导致刀片碎裂、扭矩过小导致切削过程中刀片移位。

　　从建模逻辑来看，建模过程中优先还原刀片的刃口几何角度，包括前角、后角、刃倾角的实际参数，还原涂层表面的质感差异，同时还原刀片安装孔的倒角、定位面的平面度细节，保证模型导入装配环境后，可直接用于刀杆的装配干涉检查、加工过程的刀具路径仿真，也可用于切削实训环节的刀具结构展示，帮助新手操作人员快速理解可转位车刀的装配逻辑、切削刃的工作角度对加工质量的影响。在实际生产应用中，这类刀片的选型需要结合被加工材料的硬度、切削参数、机床刚性综合判断，精加工时选用小刀尖圆弧的刀片配合高转速低进给参数，获得更好的表面加工质量；粗加工时选用大刀尖圆弧的刀片配合大切深参数，提升单次走刀的材料去除率，同时刀片的断屑槽结构在建模中也做了还原，不同的断屑槽型对应不同的进给量范围，能保证切削过程中铁屑按预期形态折断，避免长铁屑缠绕工件、刀具引发的加工安全问题。
