小米S1电动滑板车配套电池套件结构设计

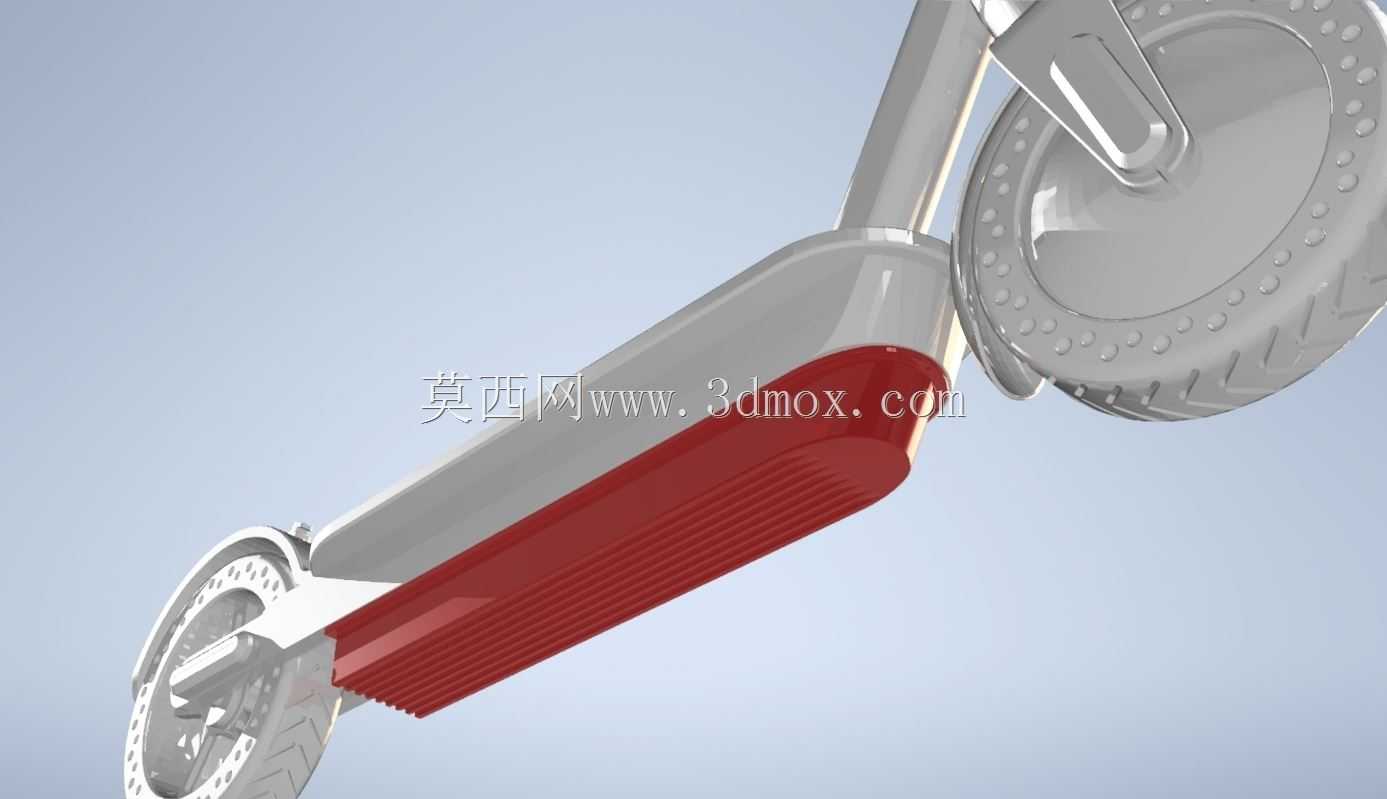

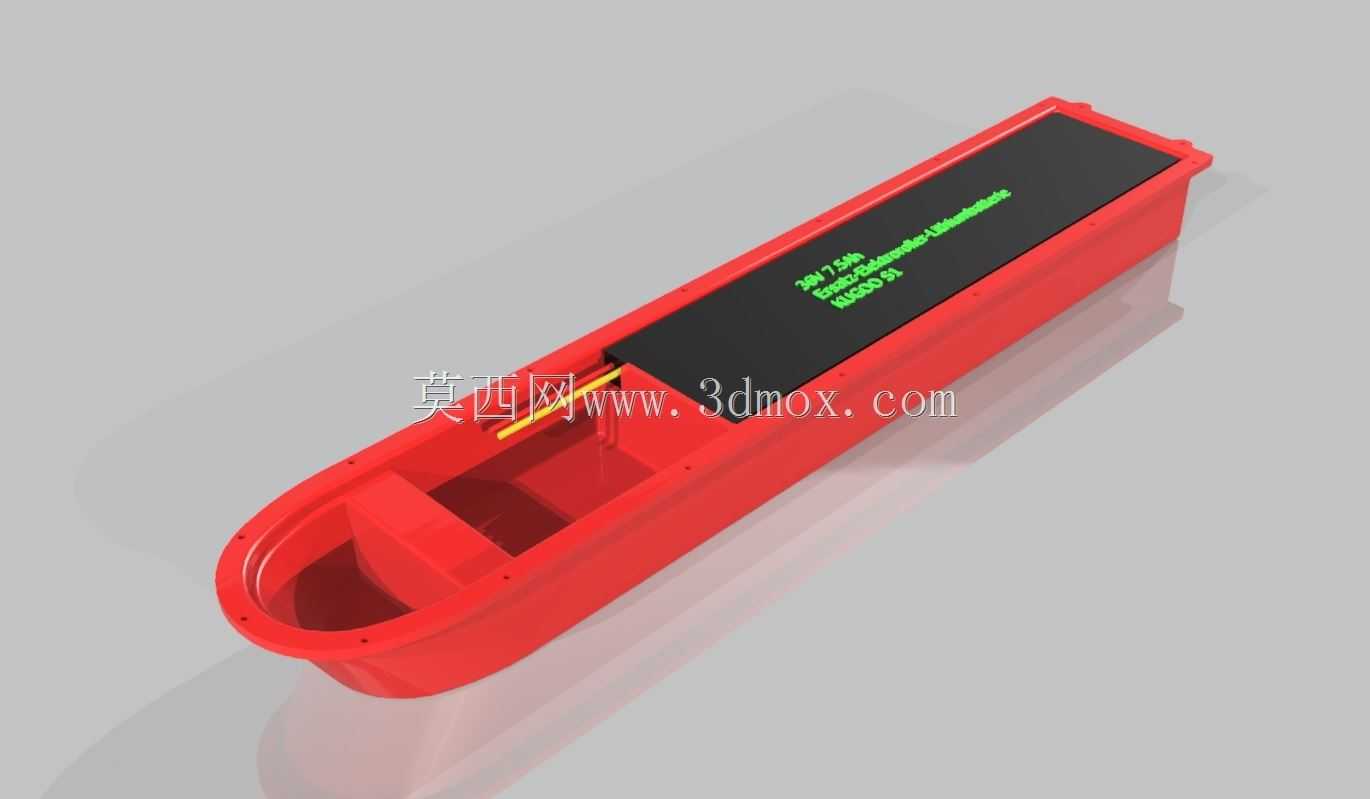

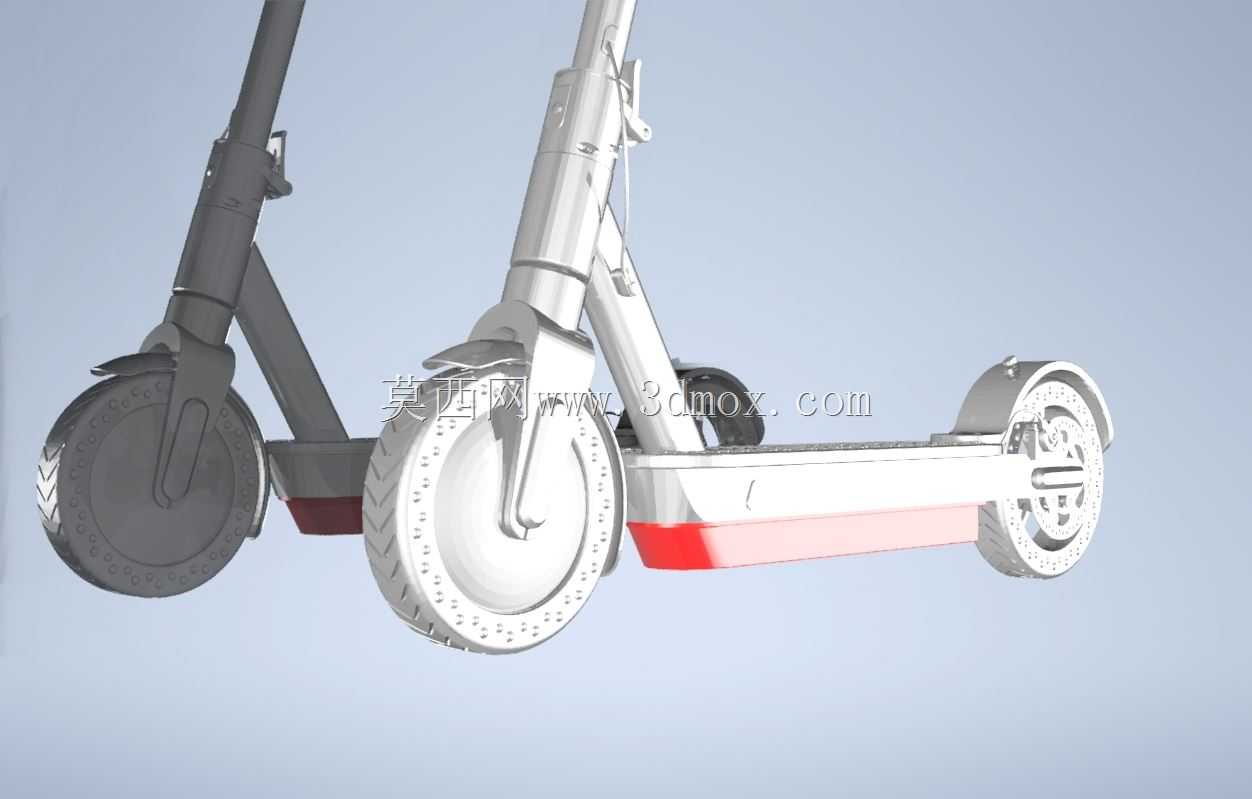

这套适配小米S1电动滑板车的电池套件结构，在日常短途代步、共享出行运维、个人通勤改装场景中都有明确的应用指向，建模时优先考虑了原车安装位的适配性，没有额外改动车架原有安装孔位与走线槽位置。从实际使用需求出发，电池仓的外形轮廓完全贴合滑板车踏板下方的内凹空间，侧边做了1.2mm的让位倒角，避免安装时与踏板内侧的加强筋产生干涉，整体安装边界控制在原车踏板预留的365mm*110mm*52mm空间内，不需要额外切割或打磨原车结构，替换时可直接对位装入。

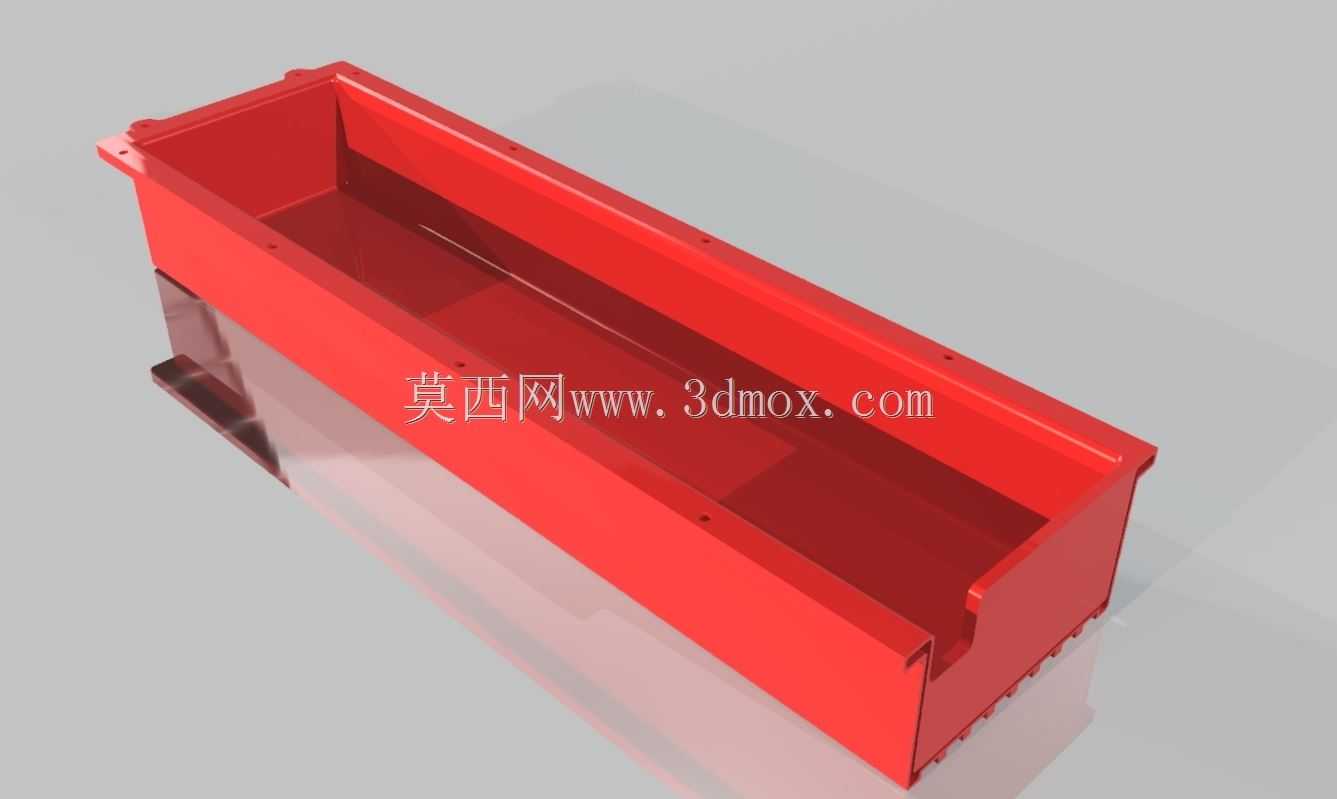

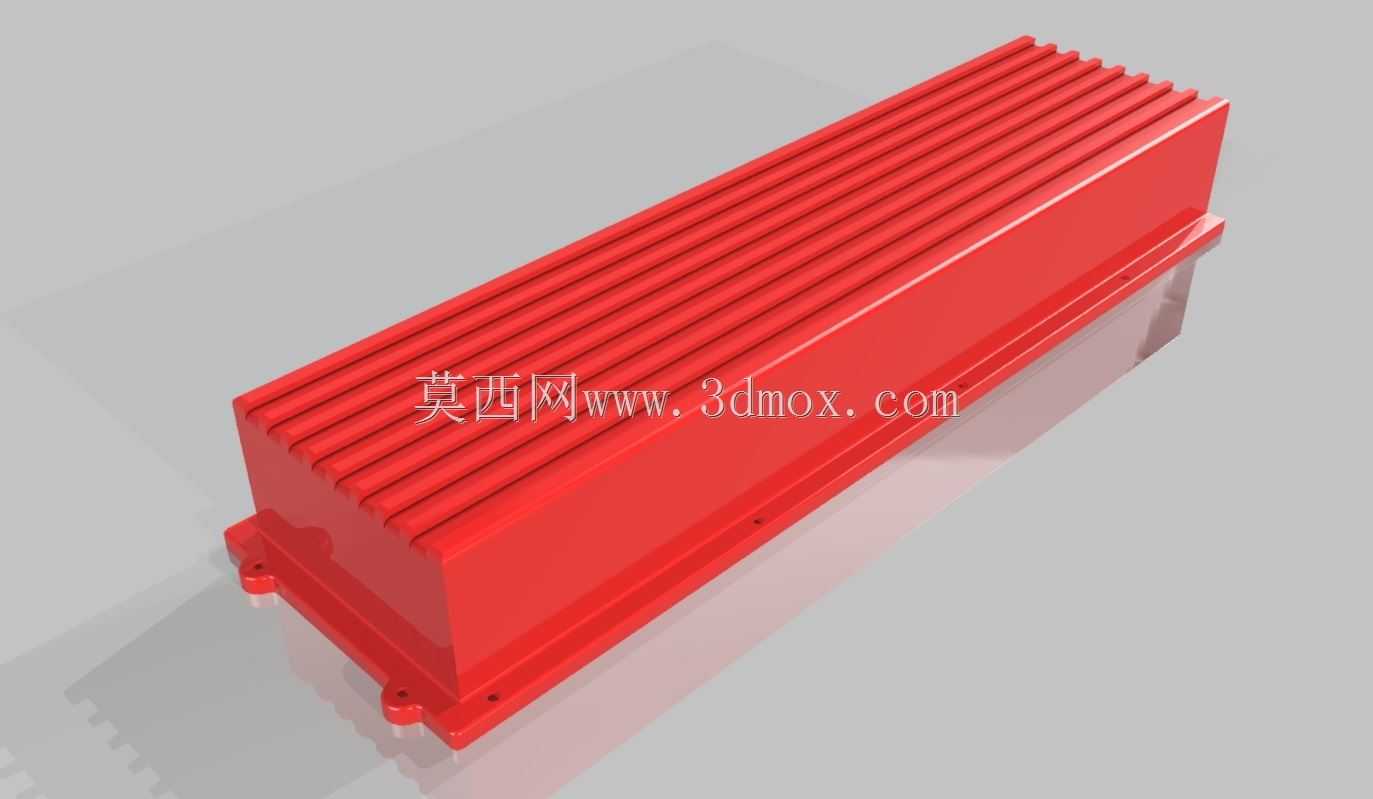

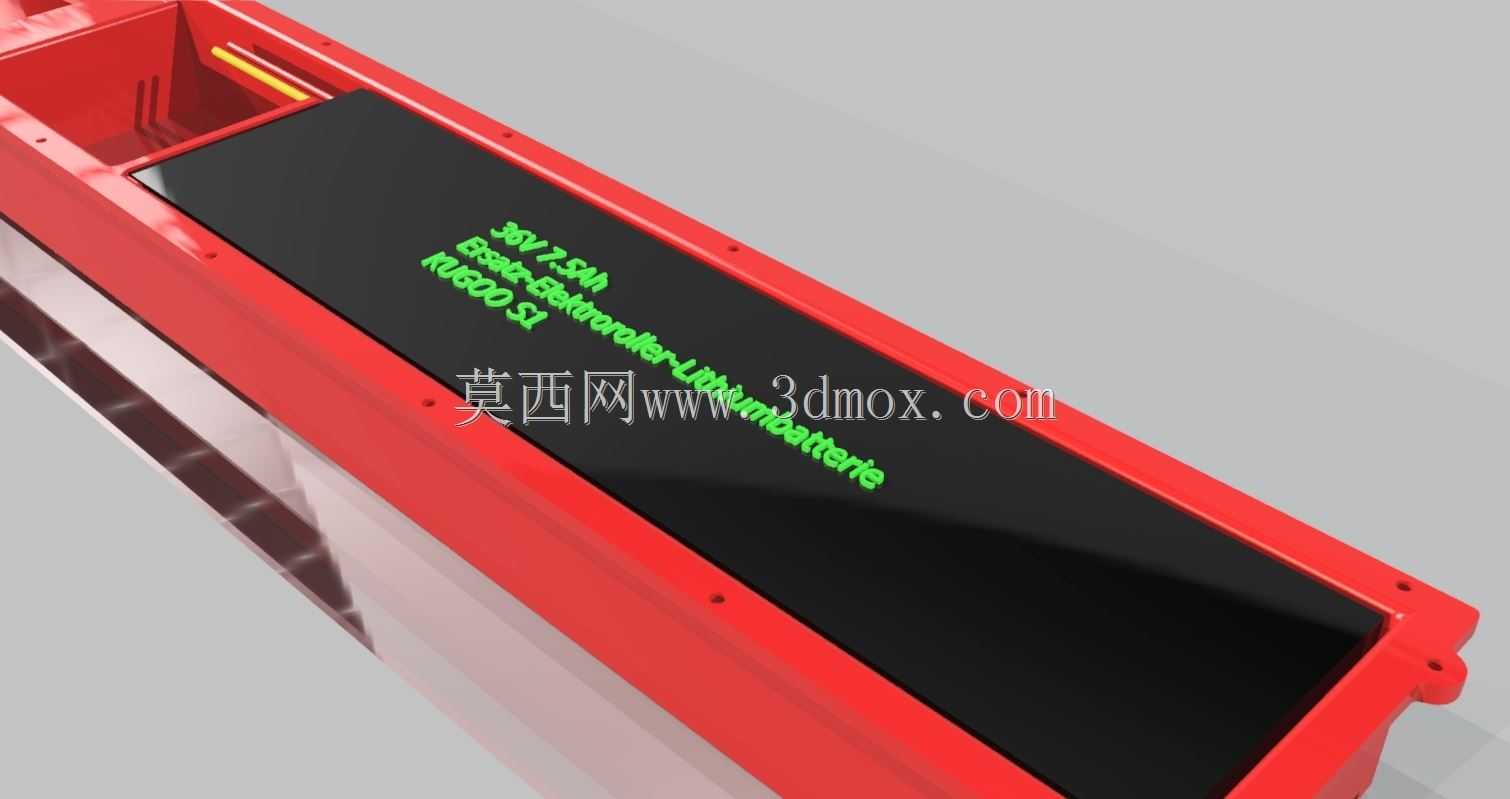

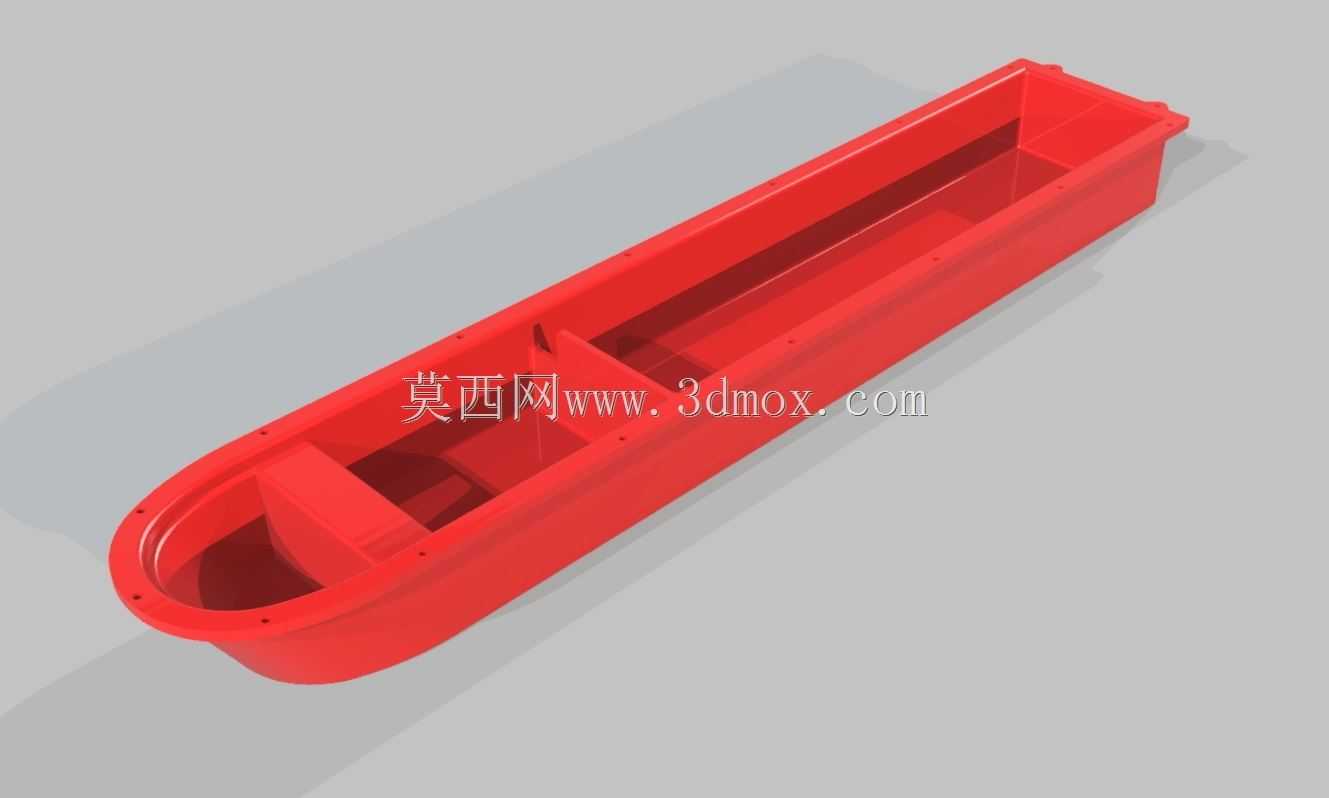

设计过程中针对电池组的固定逻辑做了优化，仓体内部设置了四道交叉分布的限位筋，刚好卡入18650电芯组的排布间隙，既可以避免骑行过程中电芯受颠簸产生位移，也能在电芯之间预留出均匀的散热间隙，防止长时间大电流放电时热量堆积。仓盖与仓体的连接采用嵌入式卡扣加侧边隐形螺丝孔的组合结构，卡扣沿仓体边缘每60mm设置一处，保证日常骑行的震动不会让仓盖松脱，侧边的螺丝孔隐藏在踏板装饰条的覆盖位置，不破坏整车外观的整体性，同时也方便后期维护时拆解。

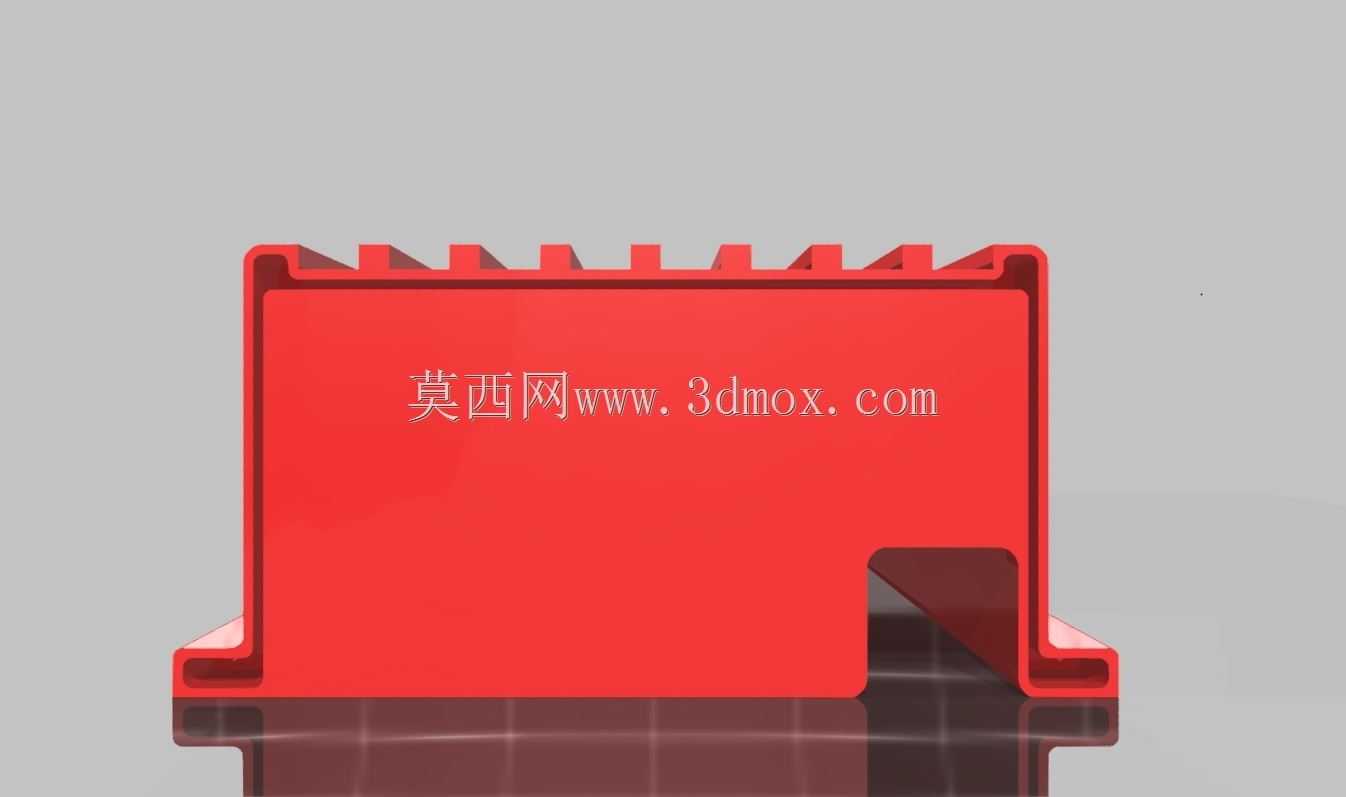

考虑到电动滑板车经常会遇到雨天路面积水的使用场景，仓体的合模线位置做了一圈0.8mm的密封槽，可适配厚度1mm的硅胶密封条，达到基础的防泼溅要求，避免路面积水溅入仓内引发电路故障。电池输出端的接插件位置做了下沉式设计，接口朝向车架内侧，与原车的电源接线端距离控制在35mm以内，不需要额外延长接线，接插件周围设置了小型挡水檐，防止水流顺着接线流入接口内部。

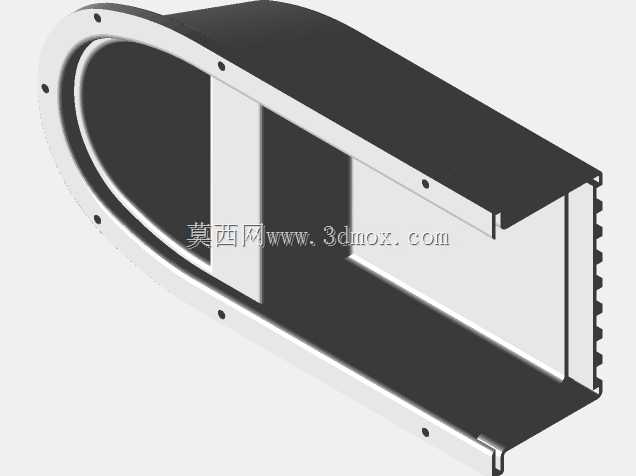

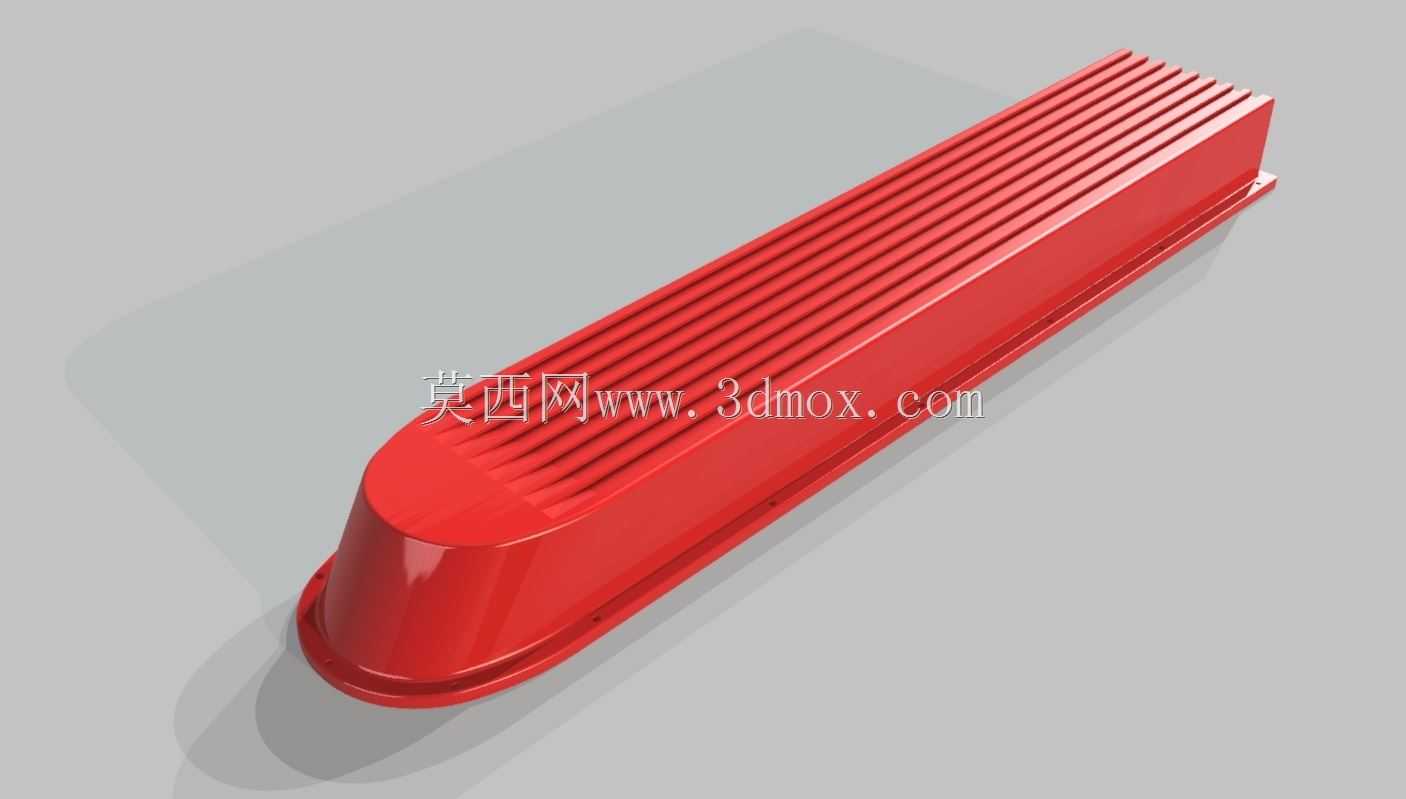

从结构强度角度考量，仓体主体采用壁厚2.5mm的ABS加玻纤材质设计，踩踏受力面的内侧增加了网格状加强筋，筋位厚度1.5mm，可承受成年人正常站立踩踏的载荷，不会出现仓体凹陷挤压电芯的情况。电池仓的底部预留了两个直径3mm的透气小孔，孔位内侧贴有防水透气膜的安装位，平衡仓体内外的气压差，避免长时间充放电时仓内温度变化产生凝露。整个套件的重量控制在1.2kg以内，不会过多增加滑板车的整体负重，影响续航表现与骑行操控感，安装完成后与原车踏板底部完全齐平，不会降低整车的离地间隙，应对日常道路的减速带、小坑洼路面都不会出现托底磕碰电池仓的问题。
