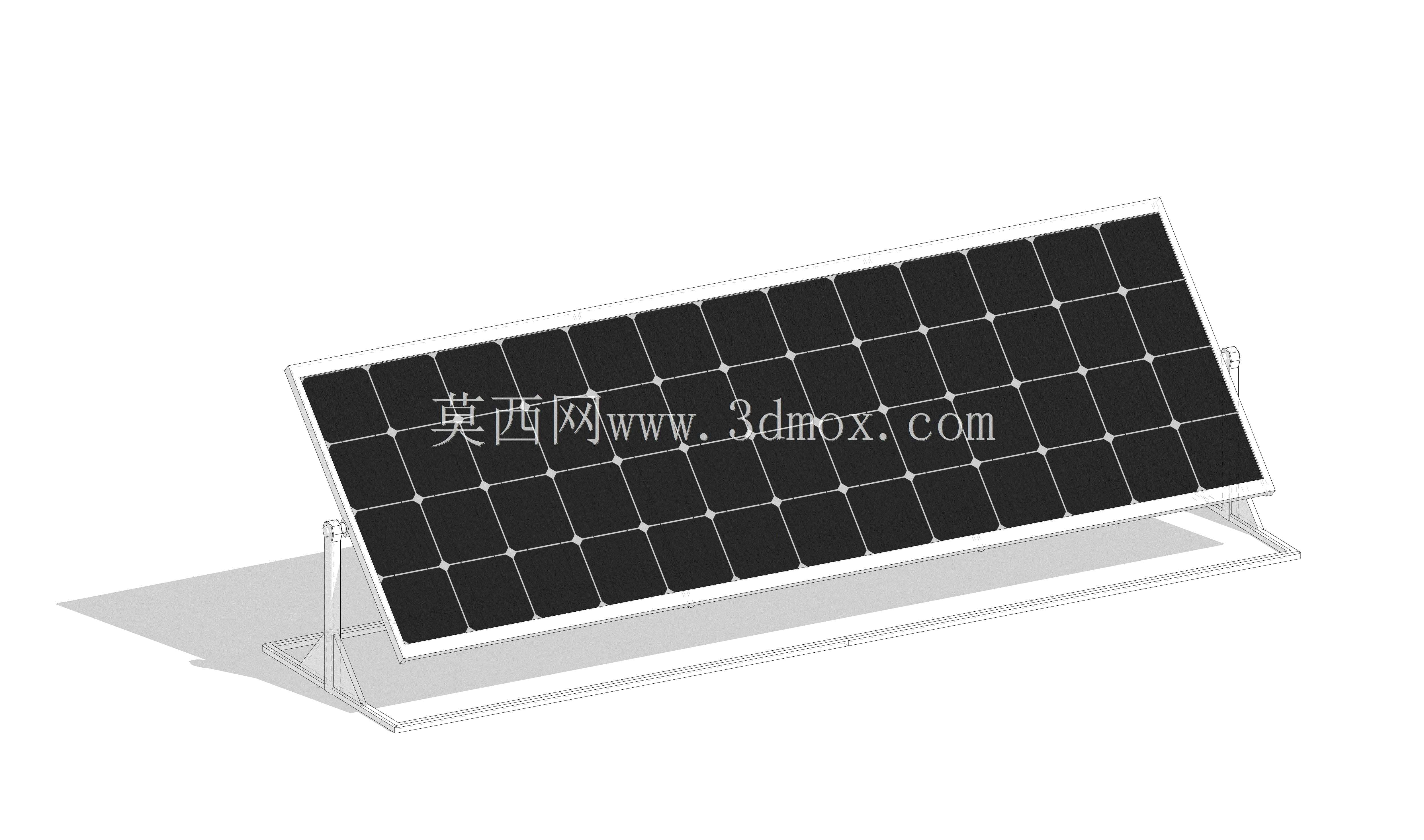

倾斜支架式户用光伏发电板结构设计

这款光伏组件的三维结构设计，首先围绕分布式户用发电场景的实际安装需求展开，日常应用中可独立搭建在庭院空地、平房屋顶，也可多组串列排布组成小型离网发电阵列，为住宅照明、小型家用负载提供清洁电力供给，也可作为户外露营、野外临时作业点位的独立供电单元使用。从结构设计逻辑来看，组件主体采用矩形边框封装晶硅电池片阵列，边框做了圆角过渡处理，避免安装过程中剐蹭施工人员，也能减少边缘应力集中导致的封装开裂问题。配套的倾斜式安装支架采用三角稳定支撑结构，支架与组件边框通过铰接点位连接，可根据安装地的纬度差异调整倾斜角度，最大化匹配太阳高度角提升日均受光时长，支架底部设置了横向连接撑杆，可通过膨胀螺栓与硬质安装基面固定，也可搭配配重块实现无穿孔的屋面安装，避免破坏原有屋面防水层。从安装边界尺寸来看，单块组件的长宽比例适配常规民用建筑的屋面模数，支架展开后的最低离地间隙满足底部通风散热需求，可避免组件长期高温运行导致的发电效率衰减，同时预留的接线空间位于组件背面下侧，方便施工人员快速完成串线接线作业，无需额外调整组件安装姿态。设计过程中重点考虑了户外长期运行的结构可靠性，边框与支架的连接点位做了加厚处理，可抵御常规地区的风压与积雪荷载，组件表面的封装玻璃采用低反射高透材质，既保证光线入射效率，也能减少日常积灰的附着难度，降低后期运维清洁的频次。不同于大型地面电站的集中式组件，这款结构更侧重民用场景的安装便捷性，单块组件重量控制在单人可搬运的范围内，无需大型吊装设备即可完成组装架设，支架的所有连接构件均采用标准紧固件，现场安装无需特殊焊接作业，仅用常规手动工具即可完成全流程装配。组件背面的接线盒做了内嵌式设计，避免安装过程中磕碰损坏，同时预留的线缆长度满足相邻组件的串接需求，无需额外配置延长线缆即可完成常规排布的接线作业。在结构细节上，支架的倾斜支撑腿设置了多档调节孔位，可根据不同季节的太阳高度角微调倾角，进一步提升不同时段的发电效率，底部的支撑脚做了防滑处理，在非永久固定的临时使用场景下也能保证整体结构的稳定性，不会因常规风力作用出现移位倾倒问题。
