API6D高压900磅级膨胀式闸阀结构

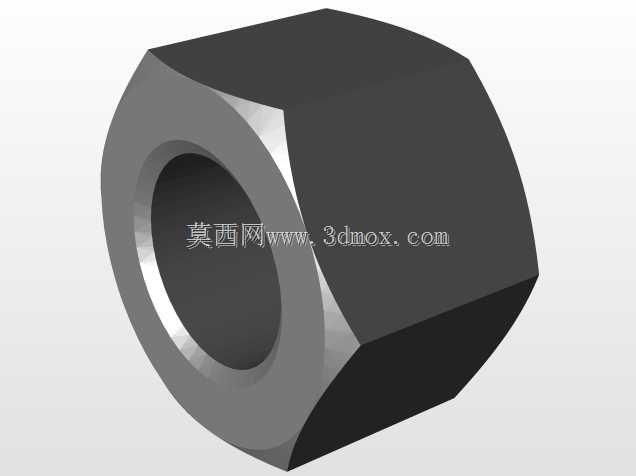

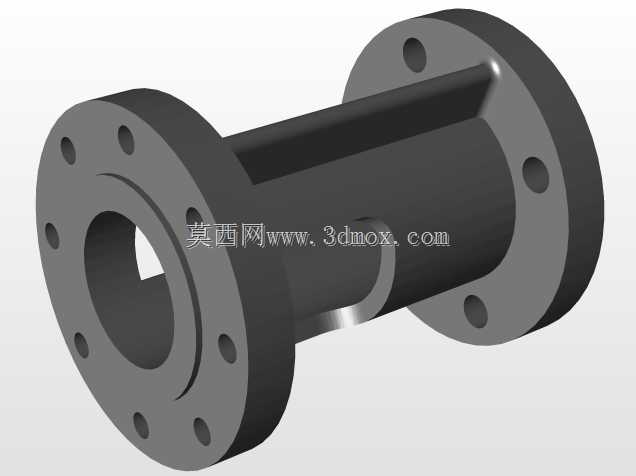

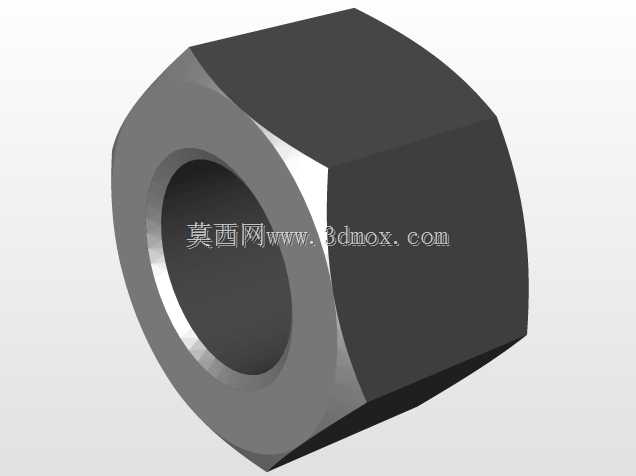

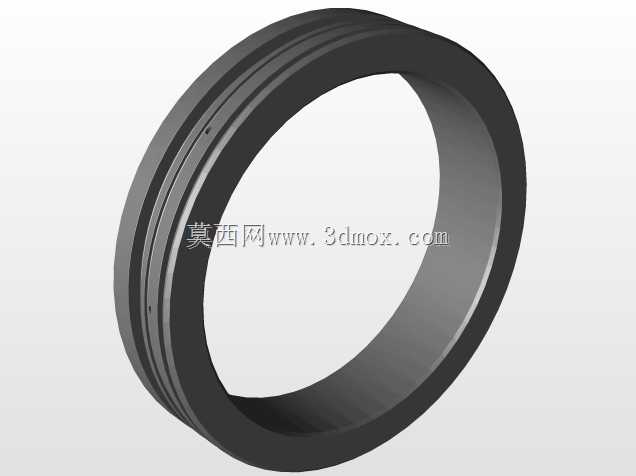

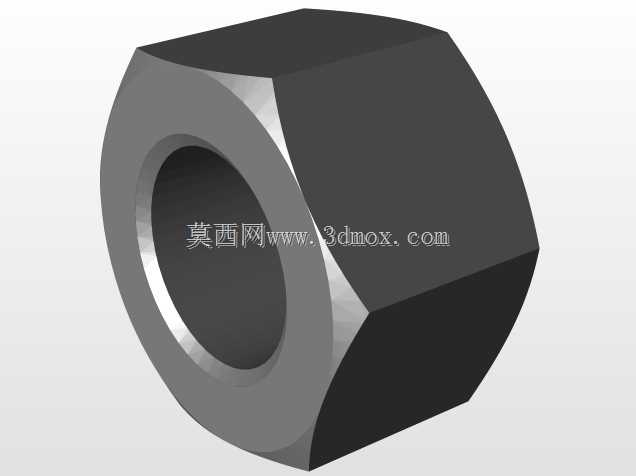

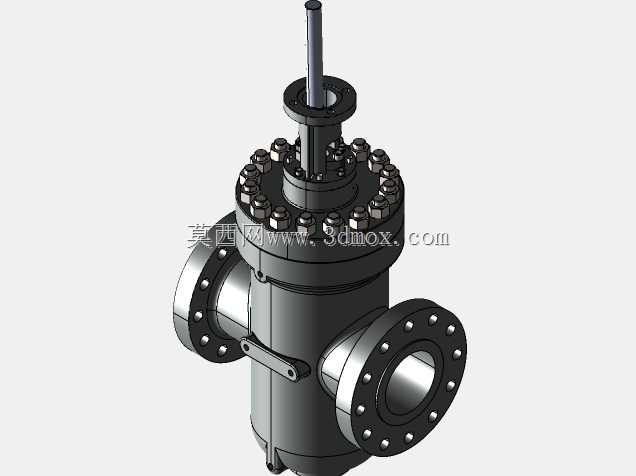

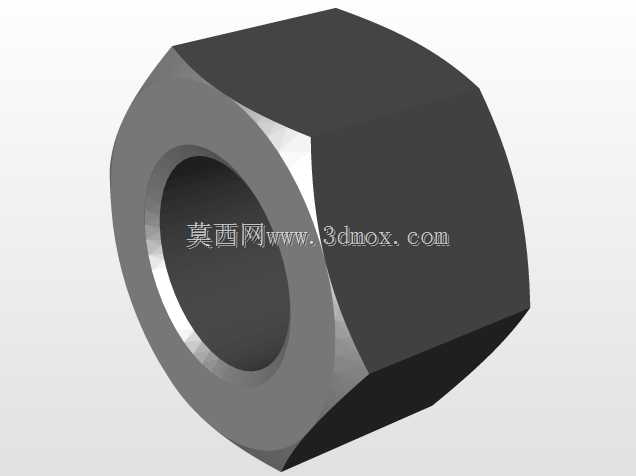

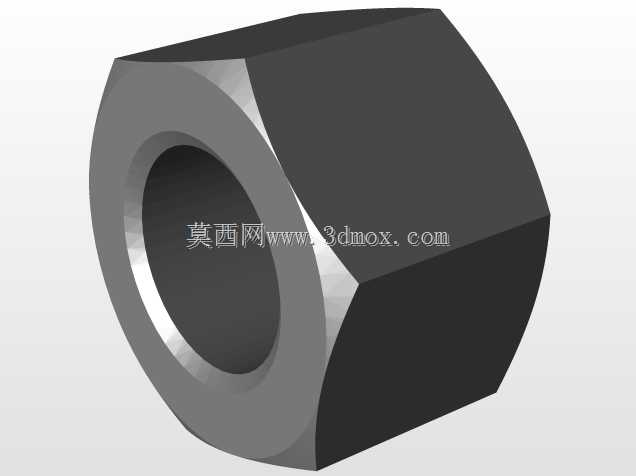

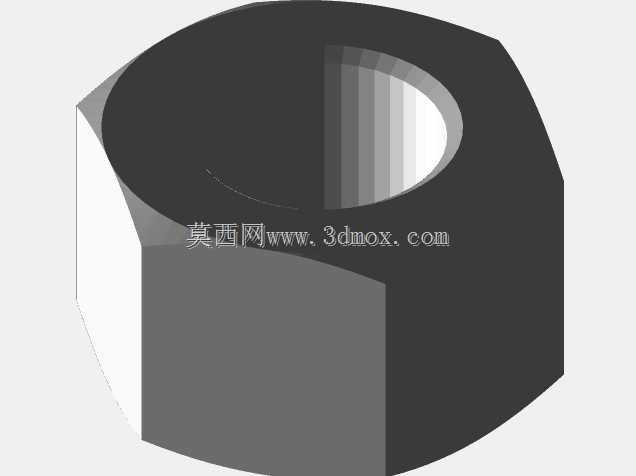

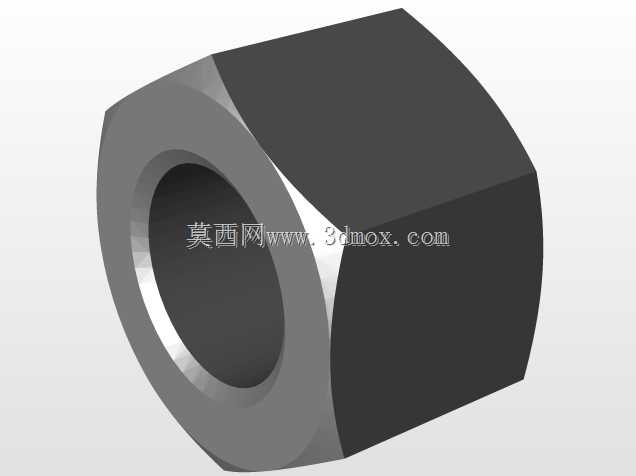

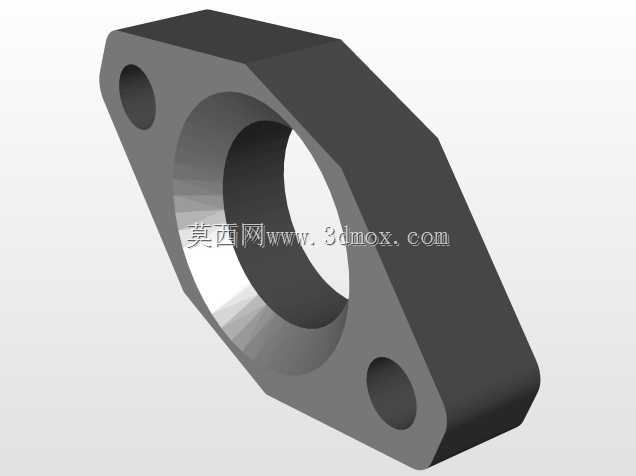

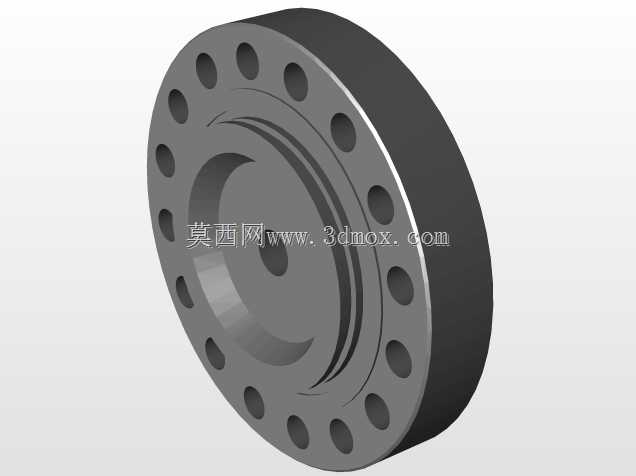

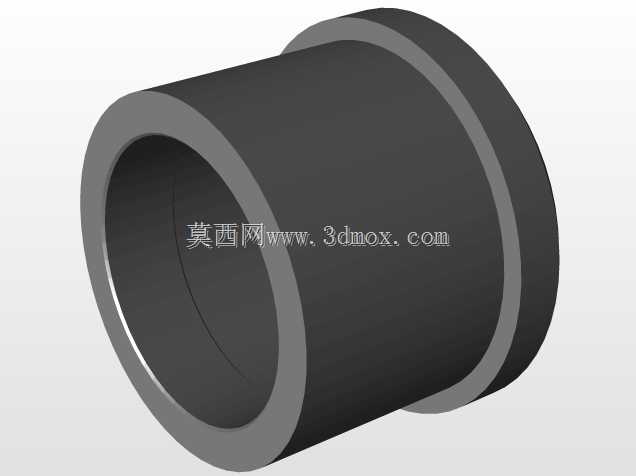

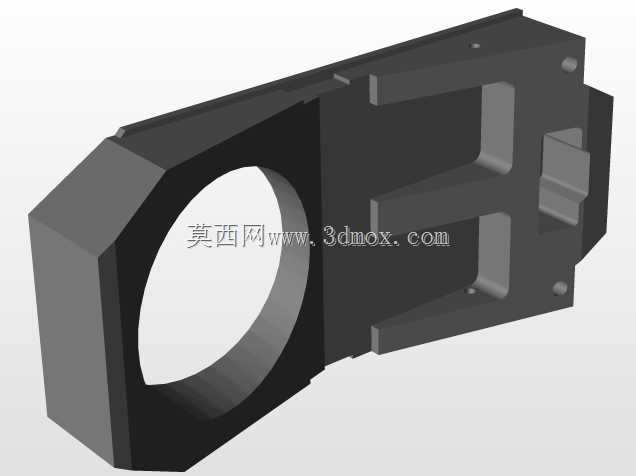

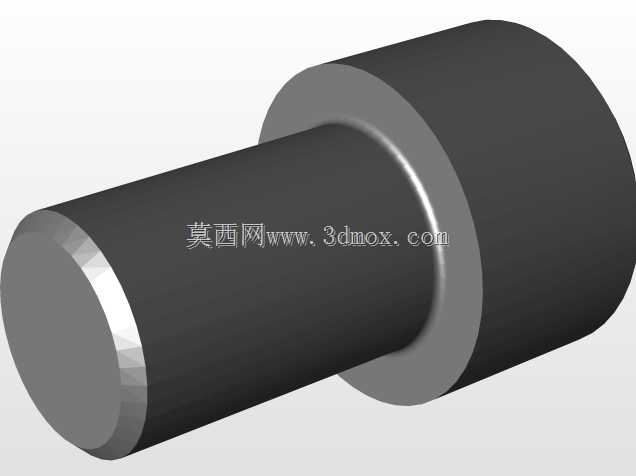

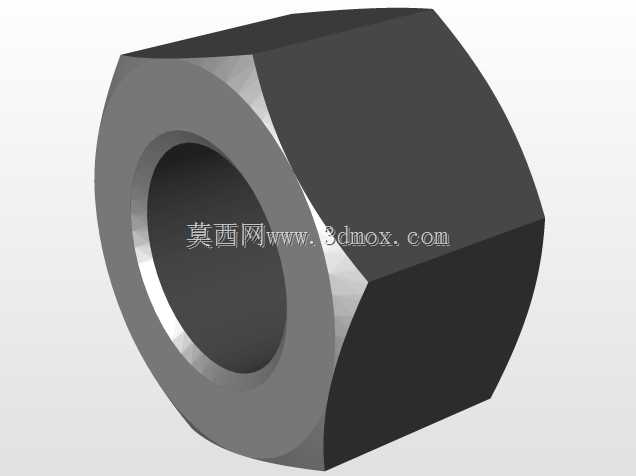

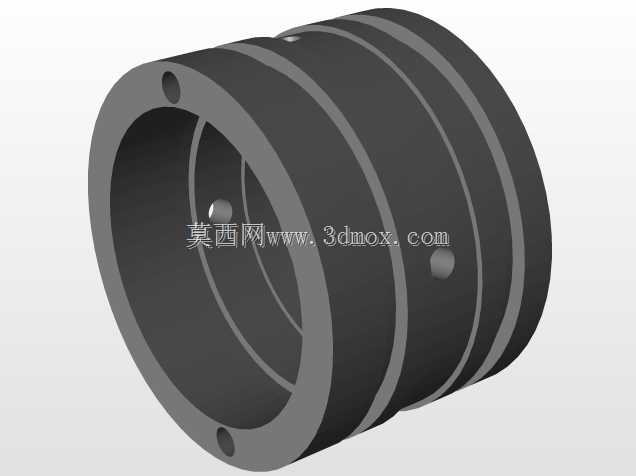

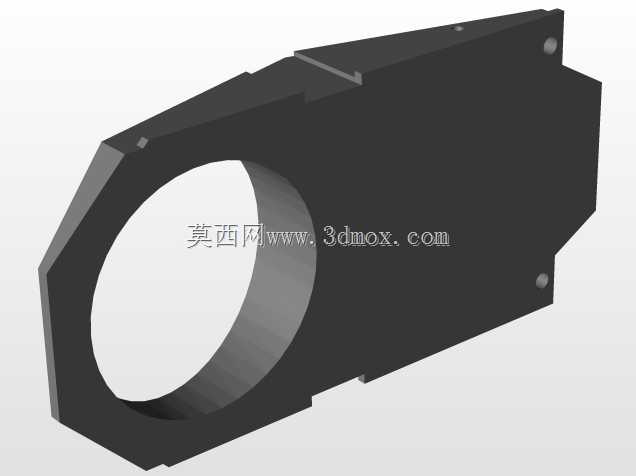

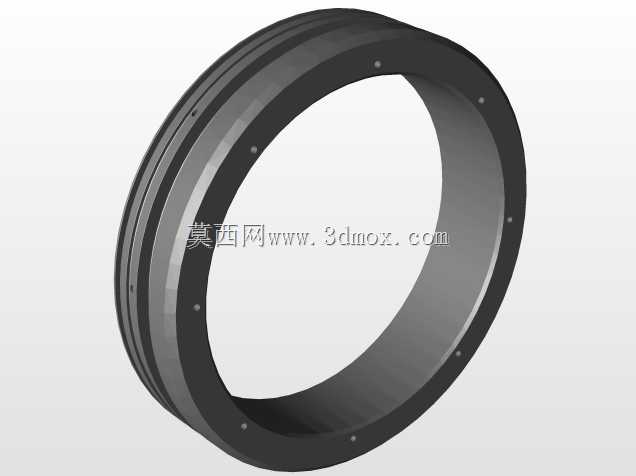

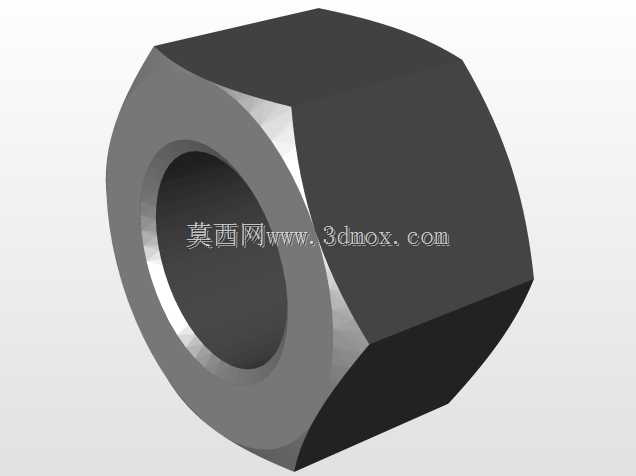

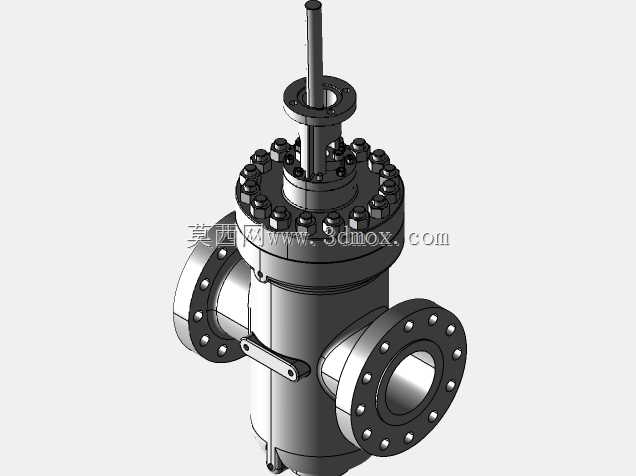

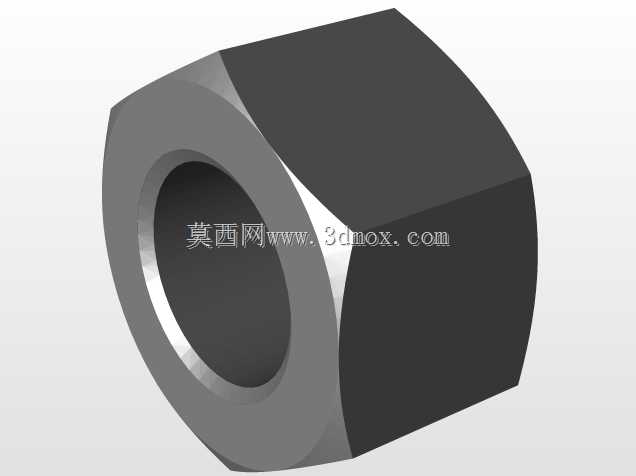

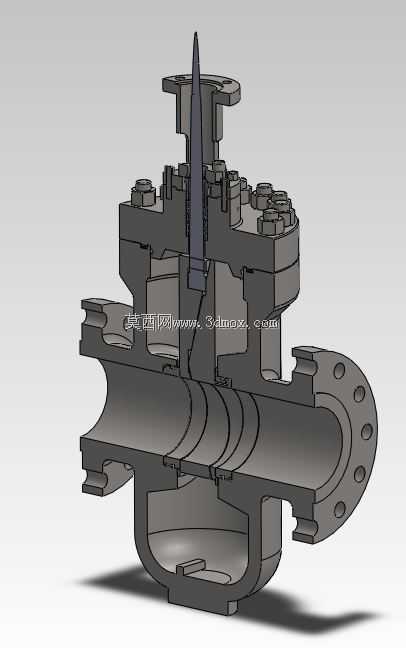

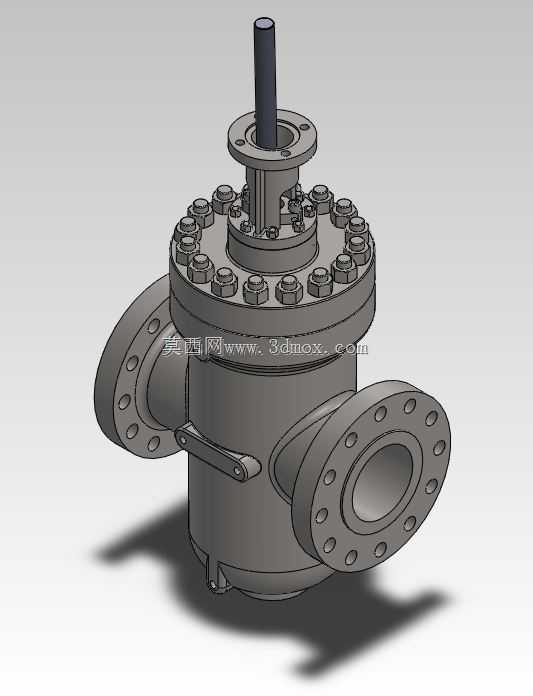

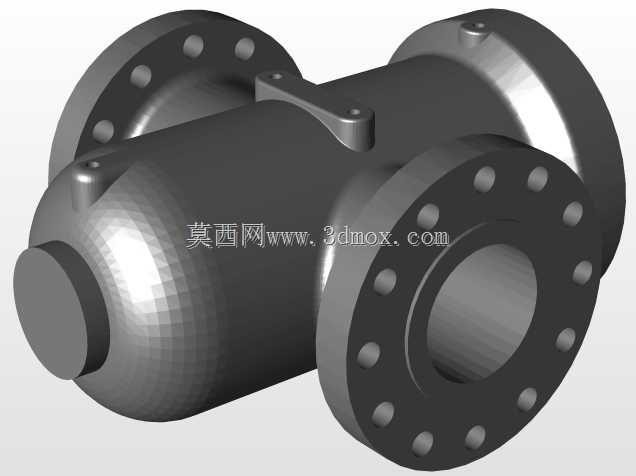

在长距离油气输送、高压炼化工艺管线上，普通楔式闸阀在温度交变、高压差工况下容易出现闸板楔死、密封面冲蚀的问题，膨胀楔结构的闸阀正是针对这类严苛工况开发的截断类设备。这款闸阀采用双侧法兰连接结构，两端法兰的螺栓孔排布、密封面尺寸完全匹配Class900压力等级的API6D管线要求，安装时可直接与同压力等级的工艺管道法兰对接，阀杆向上延伸的结构预留了执行器安装接口，既可以适配手动操作机构，也能直接加装气动、电动执行单元实现远程截断控制。从结构设计逻辑来看，这款闸阀的核心在于内置的膨胀楔块结构，和传统固定楔角的闸板不同，阀杆下行到位后，楔块的横向撑开结构会让两侧密封面完全贴合阀座密封面，即使在高压介质双向流动的工况下，也能实现零泄漏截断，避免了普通闸阀在高压下容易出现的中腔泄压异常、密封面比压不足的问题。整体阀体采用锻造筒体结构，中腔连接采用一圈均布的高强度螺栓预紧，保证900磅级压力下的壳体强度，两侧的流道完全做了通径平滑过渡，不会出现介质流道缩径的问题，能有效降低管线输送时的压损，也适合通球清管的长输管线使用。设计过程中重点考虑了安装边界的适配性，阀杆顶部的操作接口高度、法兰端面到阀座的结构长度都严格遵循API6D标准的尺寸要求，现场安装时不需要额外调整管线间距，中法兰的螺栓预紧力矩按照高压锻钢件的要求做了参数匹配，避免现场安装时出现预紧力不均导致的密封泄漏。日常使用中，这类膨胀闸阀通常安装在管线的进出站截断、装置区的进出口隔断位置，相比普通平板闸阀，它的密封面在开关过程中会有微量的相对摩擦，能自动清除密封面附着的介质杂质，在含少量固体颗粒的油气介质工况下也能保持稳定的密封性能，不会因为杂质卡涩导致密封失效。阀体侧面预留的放空接口可以在检修时排放中腔残留的高压介质，保证维护操作的安全性，整体结构没有多余的外置部件，外部轮廓规整，适合在户外露天的管线站场安装，不需要额外做复杂的防护支架。
