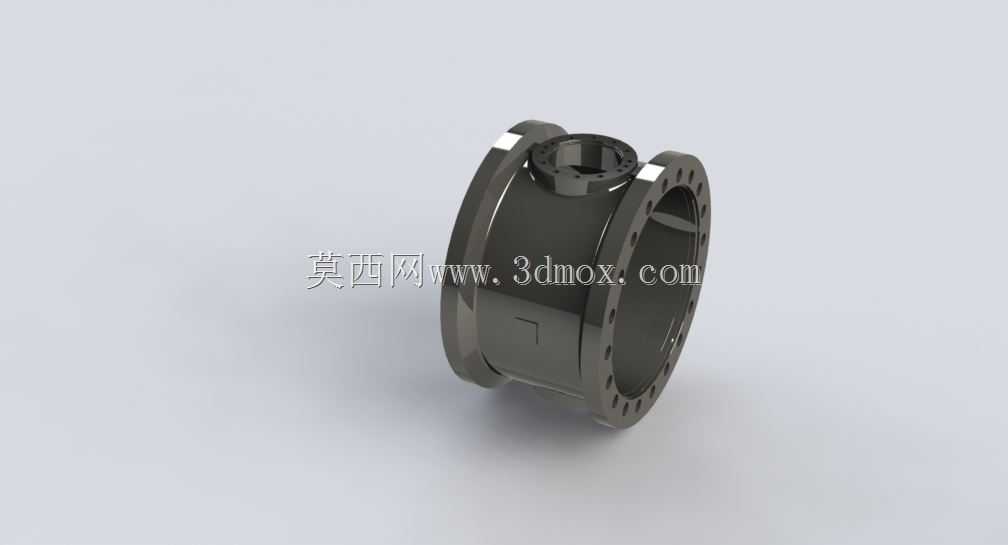

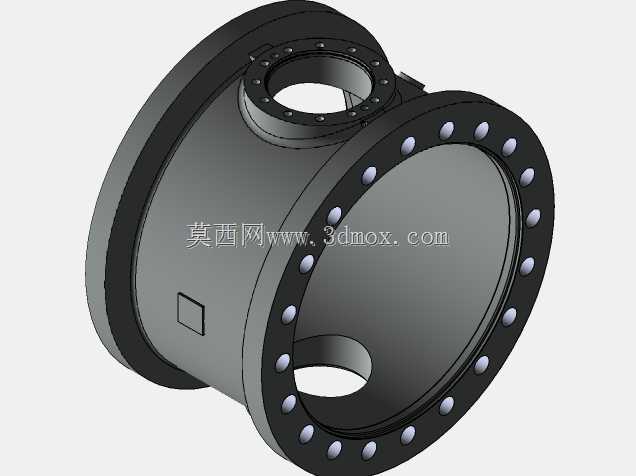

16寸600磅法兰连接固定式球阀阀体结构

在长距离油气输送、炼化装置高压工艺管线上，大口径600磅级球阀是截断介质流的核心承压部件，阀体作为整个球阀的承载基体，既要承受管线内压带来的周向、轴向载荷，还要为阀芯、阀座、阀杆提供精准的安装定位基准，同时要兼顾现场法兰对接的安装公差适配性。这款16寸规格的阀体采用侧装式固定球结构设计，两端为带密封水线的凸面法兰，法兰螺栓孔沿圆周均布，可直接与同压力等级的管线法兰配对安装，安装时需保证两端法兰的同轴度偏差控制在标准允许范围内，避免附加应力传递到阀体导致密封面错位。设计阶段首先参照API 6D、ASME B16.34的承压壳体强度要求，通过有限元分析对中腔壁厚、法兰颈部过渡区域做应力校核，确保在1.5倍额定工作压力的强度试验下，壳体各部位应力低于材料许用值，同时在中腔与流道过渡位置做圆弧平滑处理，减少介质流动的湍流损失，也避免应力集中导致的长期服役疲劳损伤。阀体中腔设置了固定球的上下支撑轴安装位，相比浮动球结构，大口径高压下固定球的介质作用力会通过上下支撑轴传递到阀体，不会全部挤压到出口侧阀座，能大幅降低操作扭矩，适配大口径管线的高压工况。流道采用全通径设计，内径与管线内径保持一致，既可以减少介质输送的压损，也能满足管线通球扫线、内检测的作业需求。阀体侧面预留了阀杆安装的填料函位置，填料函底部设置了上密封座，当阀门全开时阀杆台肩与上密封座贴合，可实现带压更换填料的功能，适配炼化、长输管线不停机维护的需求。两端法兰的密封面粗糙度、螺栓孔位置度严格遵循ASME B16.5的尺寸要求，现场安装时无需额外加工适配，法兰颈部的渐变壁厚设计，既保证了法兰连接的刚度，也避免了壁厚突变带来的铸造缺陷风险。阀体外部的铸造标识位、吊装凸台在建模时同步做了结构整合，吊装凸台的位置经过重心核算，确保车间加工、现场吊装时阀体保持水平，不会出现倾斜磕碰密封面的情况。从建模细节来看，阀体所有承压拐角处都做了不小于3mm的铸造圆角，既符合铸钢件的工艺要求，避免浇注时出现冷隔、砂眼缺陷，也能有效降低应力集中系数，提升阀门在交变压力工况下的服役寿命。
