框架式气体混响燃烧装置结构设计

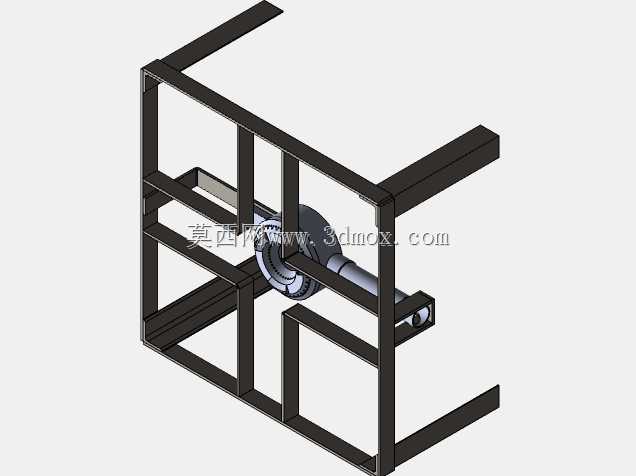

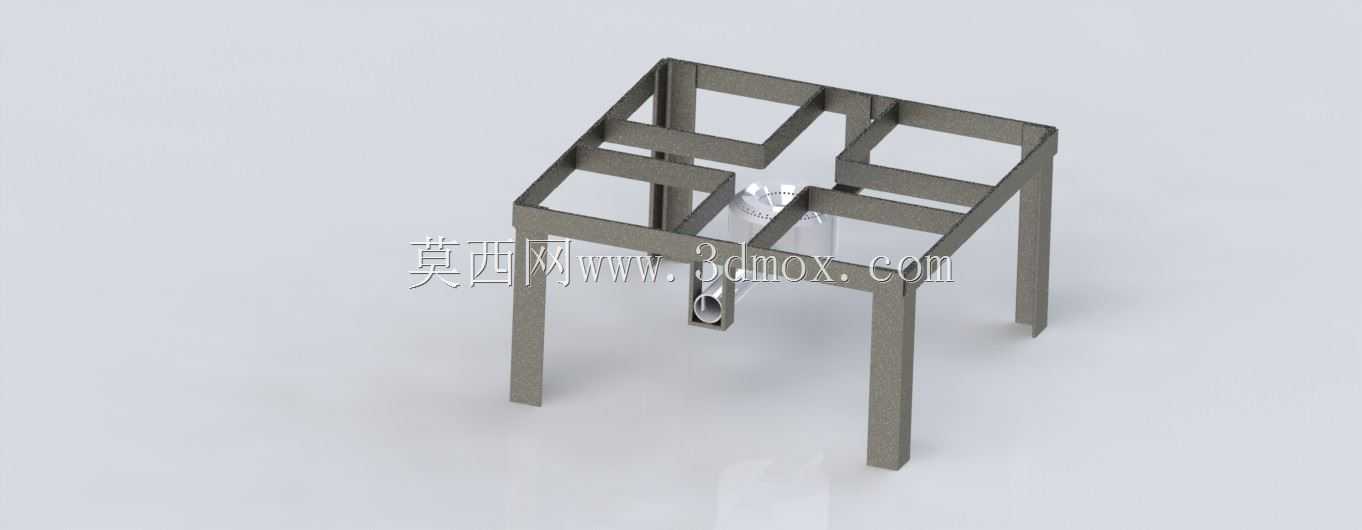

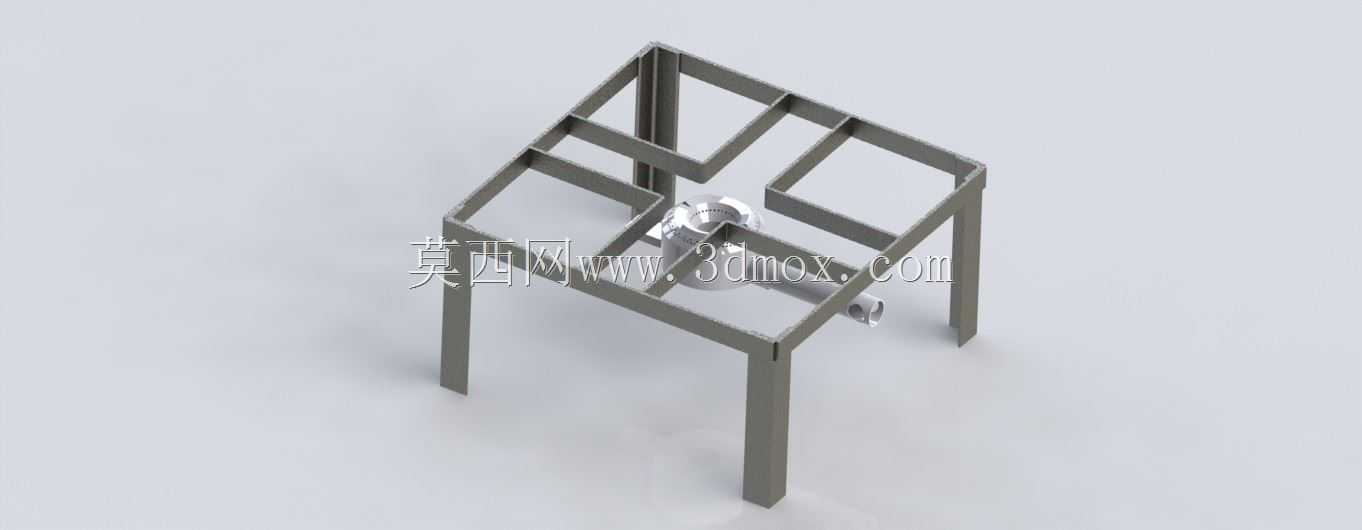

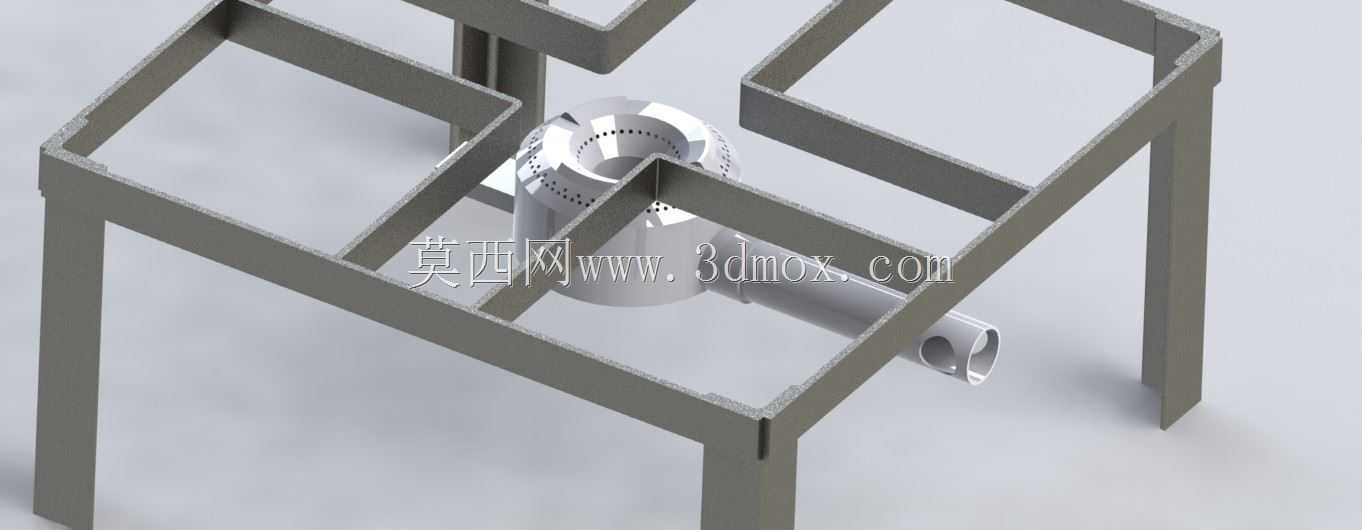

这款带支撑框架的气体混响燃烧装置，主要适配中小型商用灶具、小型工业加热工位的燃气供热场景，日常在餐饮后厨的大锅灶、食品加工线的小型加热炉、小型热处理工位的预热单元中都能见到这类结构的应用，核心作用是将通入的燃气与空气充分预混后，通过混响腔的结构设计让燃气燃烧更充分，减少黄焰、离焰等燃烧不稳定问题，同时配套的框架结构直接承担炉具台面的支撑作用，省去额外搭建支撑台架的工序。从结构设计逻辑来看，核心燃烧头采用圆柱式腔体结构，侧壁分层排布多组径向出火孔，顶部也设置环形出火孔位，燃气从侧部横向接入的进气管进入腔体后，会在圆柱腔体内形成旋流混响效果，让燃气和腔体内留存的空气充分掺混，避免局部燃气浓度过高导致的燃烧不充分，相比普通直喷式燃烧头，这种混响结构的火焰分布更均匀，加热区域的温差能控制在更小范围内。配套的支撑框架采用方管拼焊结构，四条竖直支腿作为主要承重结构，上部的框型结构刚好围合在燃烧头外侧，框架的内边界尺寸和燃烧头的安装法兰尺寸做了匹配设计，燃烧头通过侧部的连接支架固定在框架内侧的横撑上，安装时不需要额外做定位工装，只要将燃烧头的安装位对准框架横撑的预留孔位即可完成固定，框架的上部平面可以直接承托炉台面或者被加热的容器底部，支腿底部预留了调平脚的安装位，适配地面不平整的安装场景。设计时特意将进气管的接口设置在框架侧部的横撑间隙处，外接燃气管路时不会和框架结构产生干涉，进气管的端部做了标准管螺纹结构，方便和现场的燃气供气管路快速对接，燃烧头的混响腔壁厚做了加厚处理，应对长期高温灼烧的工况，减少高温变形的概率，框架的方管选型也匹配常规商用炉具的承重要求，即使放置满容量的汤锅或者工件料框，也不会出现结构变形问题。整体结构没有多余的复杂零件，所有焊接位都做了圆角过渡处理，避免应力集中，日常维护时只需要拆开框架侧部的检查盖板，就能对燃烧头的出火孔进行疏通，不需要整体拆解框架结构，适配长期高频使用的工业及商用场景的维护需求。
