壁挂式双开门工业电气控制箱体

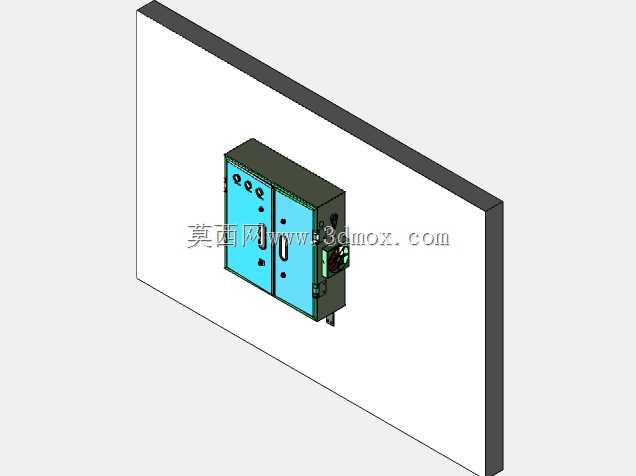

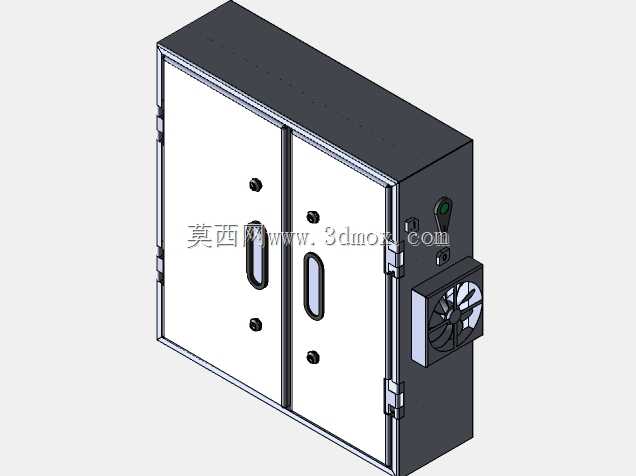

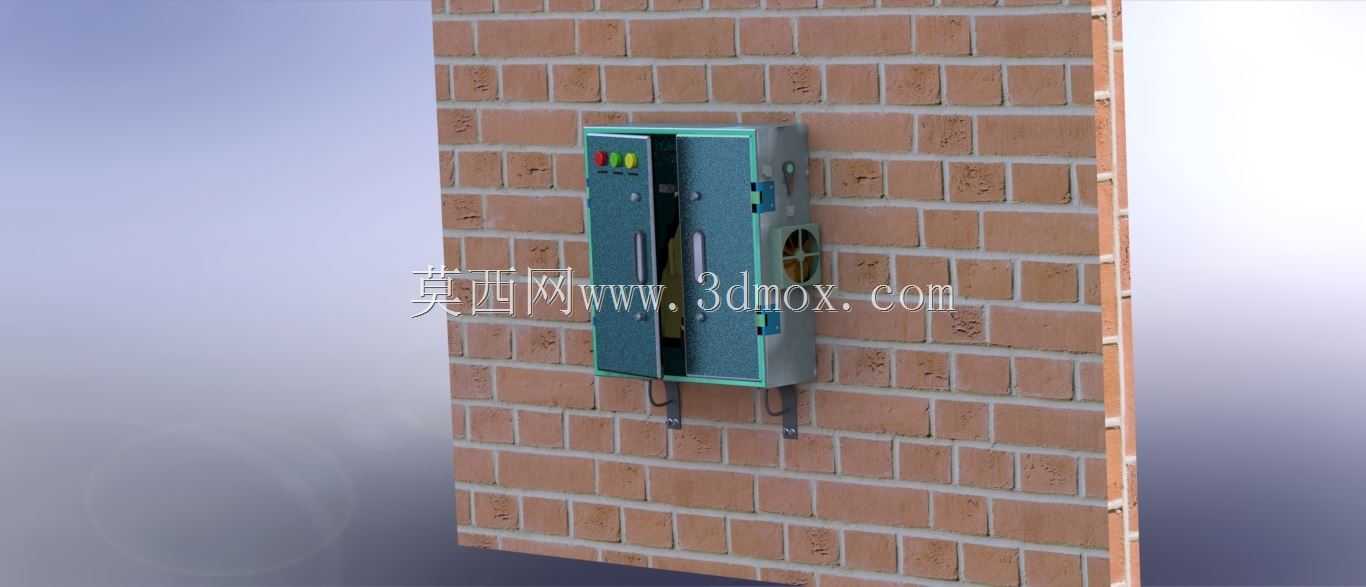

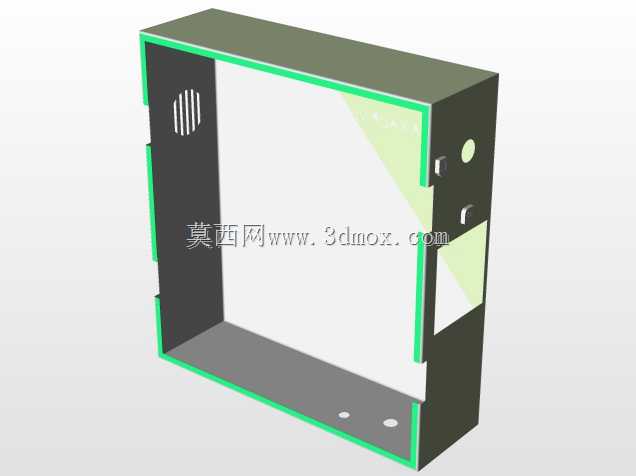

这款壁挂式电气控制箱体，主要面向民用建筑公共区域、小型工业车间、户外临时配电点位等场景使用，承担末端回路配电、小型设备启停控制、线路过载保护的核心功能，区别于落地式大容量配电柜，这类壁挂箱体更适配小负荷、分散布置的配电需求，安装后不占用地面通行空间，适配砖墙、混凝土墙等常见建筑立面安装条件。从结构设计来看，箱体采用双开门对开结构，相比单开门设计，开门后内部操作空间更大，两侧门体均可独立开启，日常巡检时可单侧开门查看指示灯状态，检修时可完全打开两侧门体，接触内部全部安装位，不会出现单开门遮挡部分接线端子的问题。门体上预留了状态指示灯安装位，可直观显示电源通断、回路运行、故障告警三类状态，无需开门即可快速判断设备运行情况，降低日常巡检的操作成本。箱体背部设计了一体化壁挂安装支脚，支脚预留了膨胀螺栓固定孔位，安装时可先将支脚固定在墙面，再将箱体主体卡装固定，降低高空安装时的对位难度，安装边界适配常规240mm厚度砖墙，固定后箱体与墙面预留10mm左右间隙，避免墙面凝露直接渗入箱体内部。内部结构采用分层安装设计，上层预留导轨安装位可固定小型断路器、继电器等元件，下层预留接线端子排安装空间，强弱电回路可分层布线，减少线路间的信号干扰。箱体侧边预留了进出线敲落孔，可根据现场布线方向选择上下或者侧面进线，适配不同场景的管线走向，无需现场额外开孔切割。门体边缘设计了内嵌式密封胶条，关闭后可达到基础防尘防水等级，适配楼道、车间半户外等有少量扬尘、短时溅水的使用场景，门体配备了简易锁扣结构，可避免非专业人员随意开启触碰内部带电部件。建模过程中严格还原了实际产品的安装配合间隙，门体开合角度、支脚安装孔位间距、内部元件安装位尺寸均按照实际配电产品的通用规范设定，可直接用于配电方案可视化展示、安装施工模拟、产品结构优化参考，结构设计上兼顾了现场安装的便捷性、日常使用的安全性、后期检修的操作性，没有冗余的结构设计，所有外部结构均服务于实际安装与使用需求。
