拉杆式液压油缸结构三维设计

这款拉杆式液压执行元件，核心作用是对密闭容腔内的流体介质施加压力，将液压系统的压力能转换为直线往复运动的机械能，输出稳定高压推力，在各类液压传动系统中承担核心执行功能。从实际应用场景来看，这类结构的油缸广泛适配机床工装夹紧回路、工程机械举升机构、自动化生产线推料工位、重型设备的姿态调整单元，相比活塞式气缸，它能在同等安装空间下输出数倍的作用力，且运行平稳、过载保护简单，适合重载、低速、需要精准推力控制的工况。

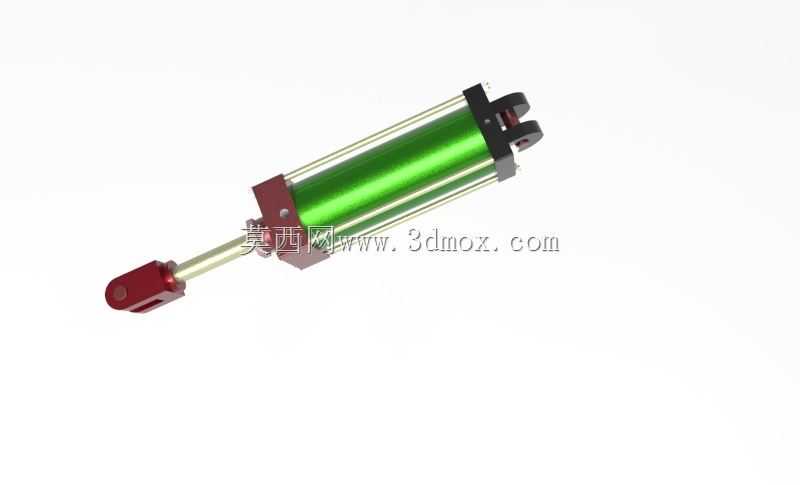

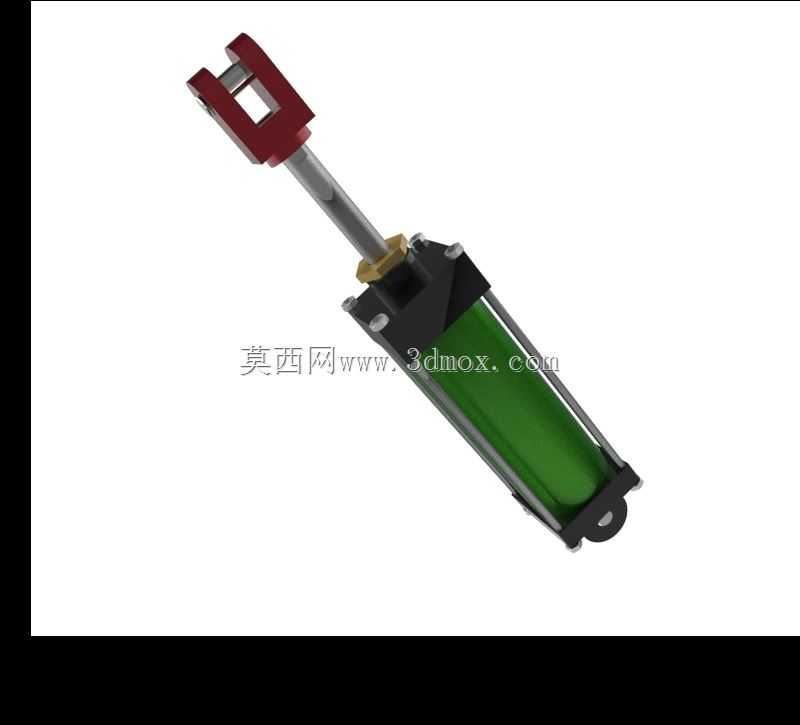

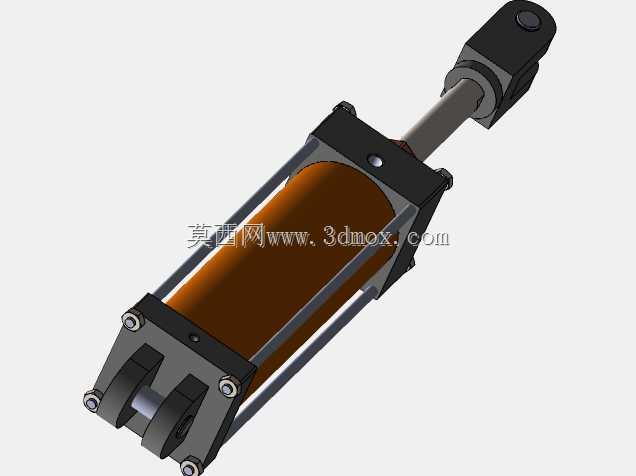

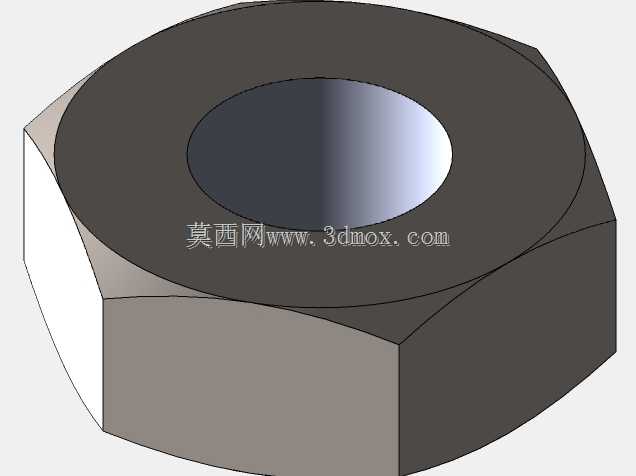

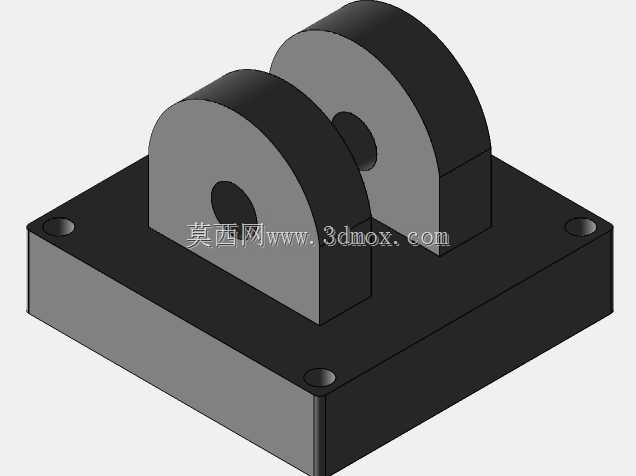

从结构设计思路来看，这款油缸采用了经典的四拉杆锁紧缸筒结构，缸筒选用无缝珩磨管加工，内壁粗糙度控制在Ra0.4以内，保证活塞往复运动时的密封件寿命，降低内泄风险；前端盖和后端盖通过四根对称布置的合金拉杆拉紧，相比焊接式缸筒，这种结构拆装维护更方便，密封件更换时无需破坏缸体结构，也能根据工况需求灵活调整端盖的密封组合形式。活塞杆端部采用叉形铰接头设计，配套销轴安装孔，可直接与负载端的铰接座连接，能补偿一定范围内的安装角度偏差，避免活塞杆受径向力导致的偏磨、密封件过早损坏问题；尾部采用单耳铰接安装形式，安装时可绕尾部销轴小幅摆动，适配负载运动过程中的微小角度偏移，减少附加弯矩对缸体的损伤。

从安装边界来看，设计时需要预留足够的轴向安装空间，行程范围内不能有干涉活塞杆运动的结构件，拉杆的安装孔位需要保证同轴度，避免装配时缸筒受侧向预紧力；进出油口布置在缸筒侧端靠近两端盖的位置，配管时需要预留油管的弯曲半径，避免油管弯折导致通流面积不足。活塞部位采用组合密封结构，搭配导向环支撑，既保证高压下的密封性能，又能避免活塞与缸筒内壁直接接触磨损；活塞杆表面做了镀硬铬处理，硬度达到HV800以上，能抵御工况中的粉尘、水汽腐蚀，外露的活塞杆部位配套防尘圈，阻止外界杂质进入缸筒内部污染液压油。

在实际选型适配时，需要结合系统额定工作压力匹配缸筒壁厚、拉杆直径，这款结构的油缸额定工作压力覆盖16MPa以内的常规工况，若用于更高压力场景，需要重新核算拉杆的抗拉强度、缸筒的爆破压力，调整端盖的密封槽尺寸。设计建模过程中，所有密封槽的尺寸都按照液压气动密封件的标准尺寸取值，没有做非标定制，方便后期维护时直接采购标准密封件替换，降低运维成本；活塞杆的运动行程做了硬限位设计，活塞运行到两端极限位置时，端盖的缓冲结构能吸收活塞的冲击动能，避免活塞直接撞击端盖产生噪音和结构损伤。
