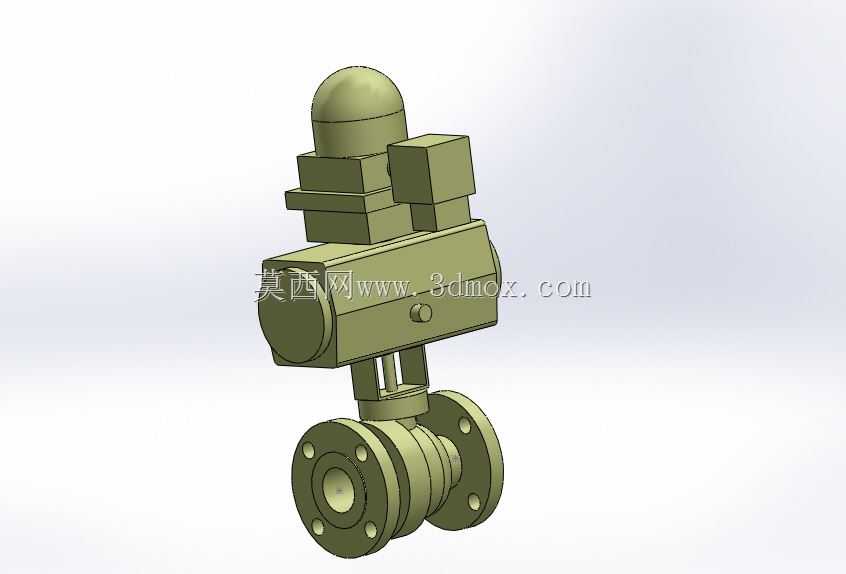

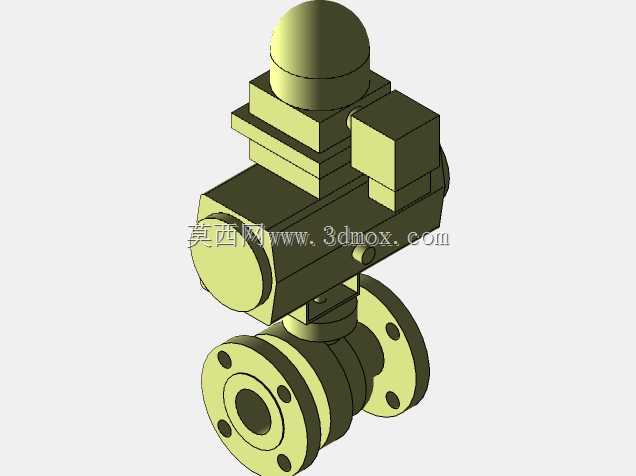

带cpoints配置点的两英寸法兰连接电动阀门

在化工流体输送、市政给排水、暖通空调循环水、工业制程管路系统中，这类两英寸通径的电动法兰阀门是管路通断与流量调节的核心执行部件，适配公称通径DN50的金属管路，可直接对接同压力等级的法兰管线，无需额外转接接头。从结构设计来看，模型完整还原了下部阀体与上部电动执行机构的装配关系，阀体采用法兰式连接结构，法兰盘上的螺栓孔位完全符合对应压力等级的管路安装标准，安装时只需匹配管路法兰的螺栓孔位，加装密封垫片后穿入螺栓紧固即可完成固定，安装边界清晰，执行机构顶部的接线端预留了足够的接线操作空间，不会出现安装后接线空间不足的问题。上部的电动执行机构集成了驱动电机、减速组件、行程限位模块与手动操作端，日常运行时可接收控制系统的电信号完成阀门的启闭或开度调节，当现场出现断电或控制信号故障时，可通过顶部的手动操作结构完成应急启闭操作，避免管路介质失控引发生产安全隐患。设计过程中特意配置的cpoints点位，是三维装配环节的关键参考基准，这些点位对应了阀门安装时的定位基准、执行机构与阀体的装配对齐点、外接控制线路的接口定位点，在做整套管路系统的三维装配时，设计人员可以直接捕捉这些点位完成快速装配对齐，不需要反复测量调整装配位置，能大幅提升整套管路系统的三维布局效率。从功能特性来说，该阀门依靠电动驱动替代传统手动操作，可接入自动化控制系统实现远程控制，不需要操作人员到现场手动操作阀门，尤其适合安装在高空管廊、有毒有害介质管路、高温管路等人员不便抵达的位置，大幅降低现场操作的安全风险。阀体的流道采用直通式结构，介质流经时的流阻更小，不会出现过多的压力损失，适配水、轻质油品、低腐蚀性化工介质等多种常见工业流体的输送控制场景。在做设备选型配套时，设计人员可直接参考该模型的外形尺寸预留安装空间，执行机构的侧向突出尺寸、整体高度都在模型中做了准确还原，能避免出现现场安装时与周边管线、设备支架发生干涉的问题，法兰端面的定位基准点也能帮助设计人员准确核算管线的安装长度，减少现场施工时的管线切割调整工作量。
