多工位辊筒滑动输送线结构设计

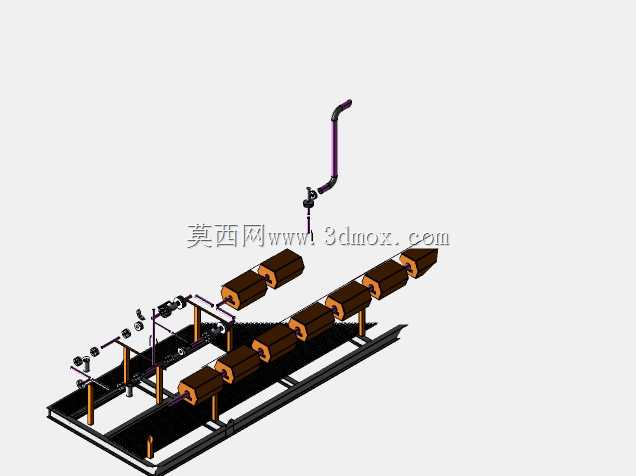

这套输送结构主要面向车间内短距离规整物料的转运工序，常见于五金件加工后工序流转、包装段前段物料排布、小型零部件热处理后的上料输送场景，区别于常规皮带输送，辊筒式结构更适配表面带有少量切削液、温度略高于常温的工件输送，不会出现皮带粘屑、受热老化的问题。从结构布局来看，整体采用型钢焊接机架作为承载基础，机架底部预留了地脚安装孔位，安装时可根据车间地面平整度调整垫铁高度，保证整体机架的水平度偏差控制在千分之二以内，避免辊筒组出现偏斜导致物料跑偏。机架上沿横向排布多组独立辊筒单元，每个辊筒两端通过带座轴承固定在机架侧梁上，辊筒间距根据常规输送工件的最小外形尺寸设计，保证最小规格工件输送时不会出现卡滞、掉落的情况，单组辊筒的径向跳动量控制在0.2mm以内，高速输送时不会出现明显的振动异响。输送线侧方集成的滑动管路组件，主要用于配套工位的切削液吹扫、压缩空气供气或者小型气动执行元件的气源输送，管路采用硬管加终端旋转接头的结构，可沿着侧方安装的导轨滑动调整位置，覆盖整个输送线的作业区间，不用额外布设临时气管，避免管线杂乱干涉物料输送。设计时优先考虑了维护便捷性，每个辊筒单元都采用快拆式固定结构，更换磨损辊筒时不需要拆解整线侧梁，只需要松开两端轴承座的固定螺丝即可快速抽出替换，减少停机维护时间。机架的侧边预留了传感器安装位，可根据实际生产需求加装光电检测元件，实现物料到位检测、堵料停机的自动化控制，也可在端部加装驱动单元，将无动力辊筒段升级为动力输送段，适配不同节拍的生产需求。整体结构的安装边界充分考虑了车间通道的通行要求，机架外侧没有突出的尖锐结构，所有连接螺栓都采用内六角设计沉头安装，避免剐蹭过往作业人员或者转运工装，输送线的进料端和出料端都做了倒角过渡，方便和前后工序的设备对接，不需要额外制作转接溜板。
