多叶片一体式扇叶造型结构设计

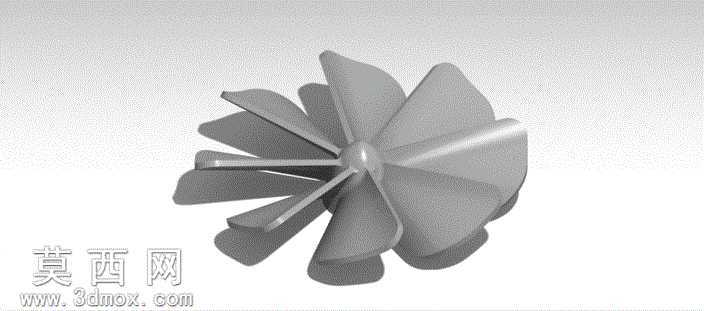

本作品为多叶片一体式扇叶的三维建模设计，建模过程依托主流三维CAD软件完成，整体采用参数化建模逻辑搭建，从中心轮毂的基准定位开始，先绘制轮毂的回转体基础轮廓，通过旋转特征生成中心连接基体，保证轮毂与后续叶片衔接处的曲面过渡基准统一。叶片部分采用曲面放样结合阵列的方式完成，首先参考流体力学基础原理绘制单个叶片的翼型截面轮廓，从轮毂根部到叶片外缘设置多组截面控制点，调整不同截面的弦长、安装角度与扭转弧度，让叶片从根部到外缘的曲面平滑过渡，避免出现曲率突变的硬边，保证后续出风时的气流导向顺畅。完成单个叶片的曲面缝合与实体化后，以轮毂中心轴为阵列基准，按照均匀圆周阵列的方式排布所有叶片，阵列过程中严格校验每个叶片的角度一致性，保证整体动平衡基础达标，避免后续实际应用中出现转动抖动的问题。渲染阶段采用哑光工程塑料材质模拟扇叶的实际生产材质，调整材质的粗糙度与反光参数，还原ABS注塑件的真实质感，同时添加柔和的环境漫反射光照，凸显叶片曲面的弧度变化与结构细节，让整体造型的立体感充分展现。设计过程中重点考量叶片的曲面弧度对送风范围与风压的影响，通过调整叶片的倾斜角度与外缘弧度，兼顾送风距离与覆盖范围，同时一体式的结构设计减少了分体装配的连接缝隙，既降低了生产装配的复杂度，也能减少转动过程中的风阻与异响，整体结构无多余冗余特征，所有曲面均做了圆角过渡处理，避免尖锐棱角带来的生产与使用安全隐患，中心轮毂处预留了标准的轴连接位，可适配常规的风扇电机输出轴，具备实际生产落地的结构合理性。
