法兰连接截止式工业控制阀三维设计

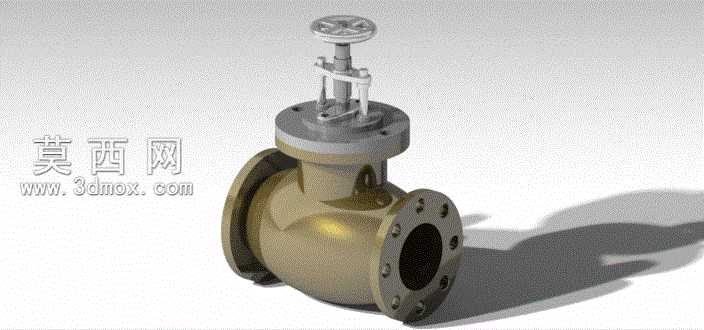

本作品为法兰连接式工业截止阀的三维装配设计成果，建模过程严格遵循机械设计规范，从零件级建模到总装配逐步推进，完整还原了工业截止阀的全部结构细节。建模阶段首先拆分出阀体、阀盖、阀杆、手轮、密封组件、连接螺栓、法兰盘等独立零件，针对每个零件的结构特征选择合适的建模逻辑：阀体部分采用旋转凸台生成主体流道轮廓，再通过拉伸切除加工出法兰连接端的螺栓过孔、阀盖安装定位槽，对阀体内腔的密封面做了精确的角度与尺寸约束，保证后续密封装配的贴合度；阀杆采用阶梯轴建模方式，依次加工出与手轮连接的方头段、与填料压盖配合的光轴段、下端与阀瓣连接的螺纹段，各段轴径的过渡圆角均按照机械加工工艺要求设置，避免应力集中问题。材质与渲染阶段，针对不同零件的实际工业用材赋予对应材质：阀体与阀盖采用铸铜材质，调整金属粗糙度与反射参数还原铸铜件的哑光金属质感，表面添加细微的铸造纹理提升真实感；阀杆、连接螺栓、手轮轮辐采用不锈钢材质，设置较高的反射度与较低的粗糙度，表现机加工金属件的光亮质感；手轮握持部分采用酚醛塑料材质，添加细微的颗粒纹理模拟工业手轮的防滑表面；密封垫片采用橡胶材质，设置低反光、高漫反射的材质参数区分金属部件。装配过程严格按照实际阀门的装配顺序添加配合约束：法兰端与对接管路采用同轴心与端面重合约束，阀杆与阀盖内孔采用同轴心配合并添加轴向滑动的行程限制，手轮与阀杆顶端采用方榫同轴配合加端面锁定约束，填料压盖与阀盖采用螺栓连接的同轴与面重合约束，所有活动部件均保留了符合实际工况的运动自由度，可直观演示手轮旋转带动阀杆升降、实现阀门启闭的完整动作逻辑。设计过程中充分考虑了阀门的工程实用性：法兰端的螺栓孔数量、孔径、分布圆直径均参照对应压力等级的法兰标准设定，保证模型可直接对接工程常用管路规格；阀杆的升降行程经过精确计算，可实现流道的完全开启与彻底截断，避免出现行程不足导致的内漏问题；整体结构保留了填料函更换、密封面检修的拆装空间，符合工业阀门的维护需求。渲染阶段采用工作室三点布光方案，主光源从侧上方投射打出阀体的主体轮廓与金属高光，辅助光源补全暗部细节避免结构死黑，背景添加柔和的投影效果，清晰呈现阀门的整体外形与各部件的装配关系，可直接用于产品展示、结构教学、工程方案演示等场景。
