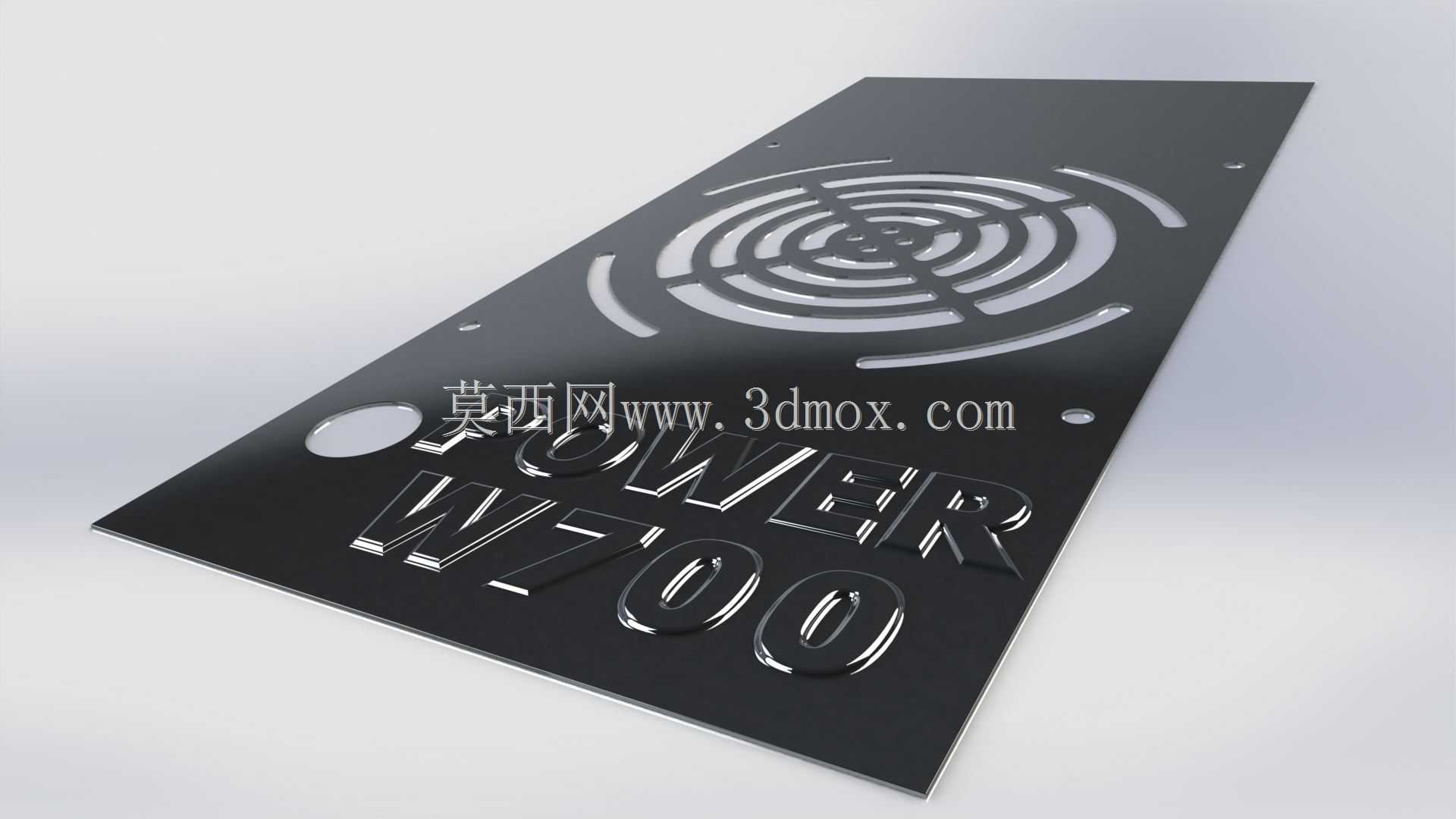

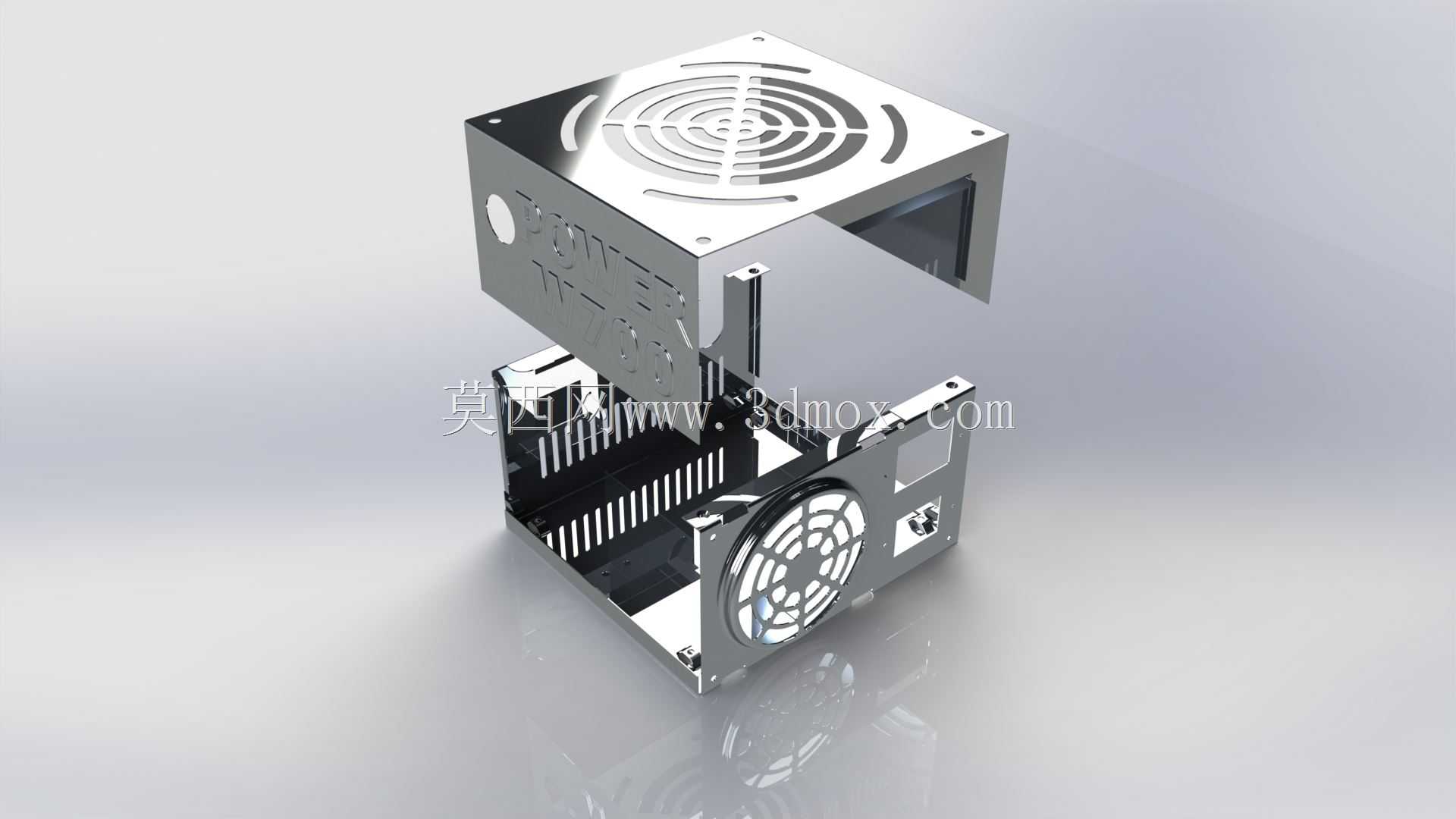

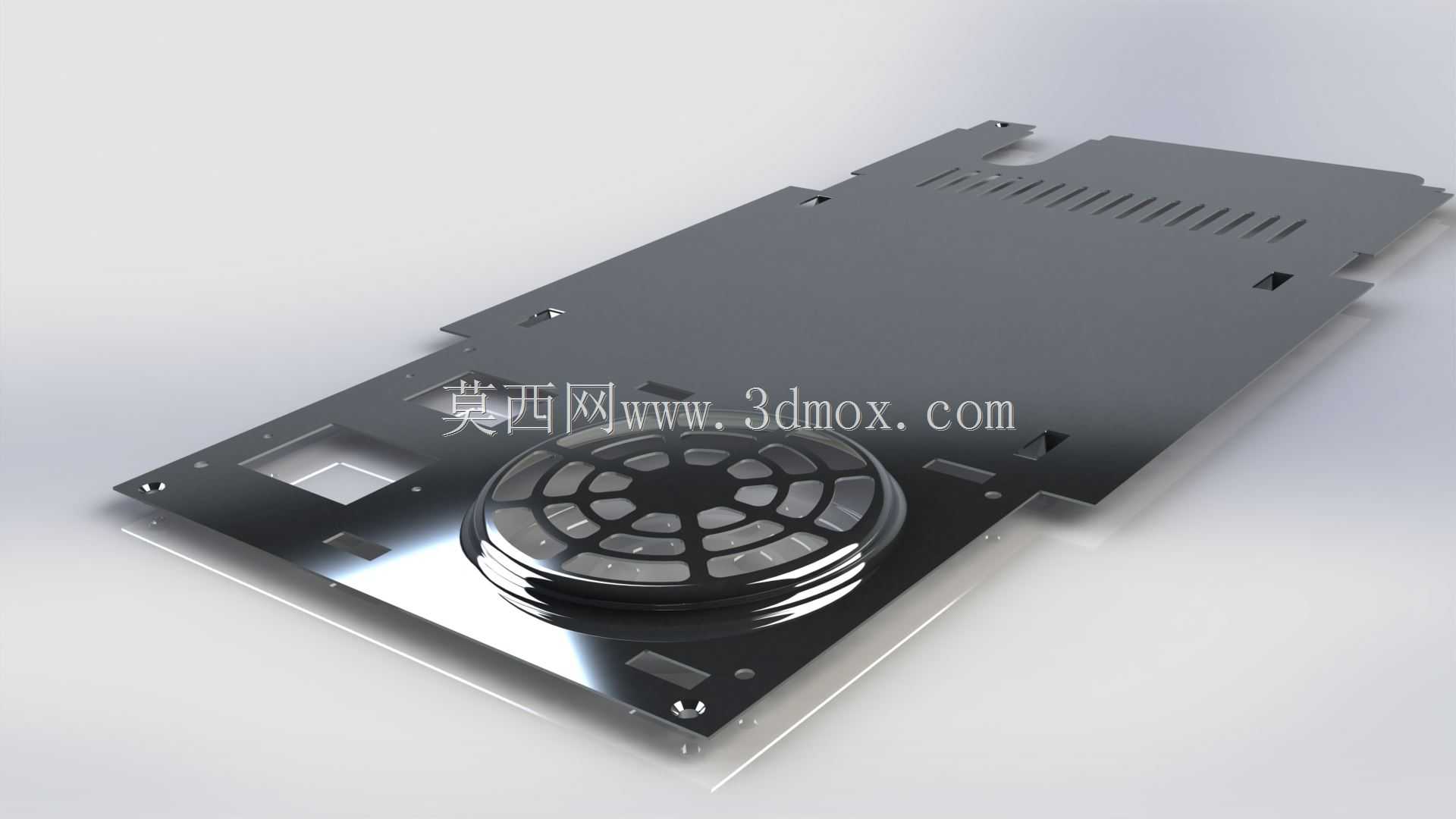

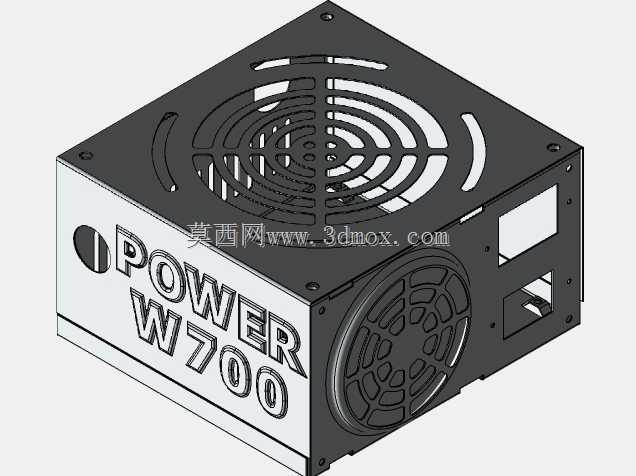

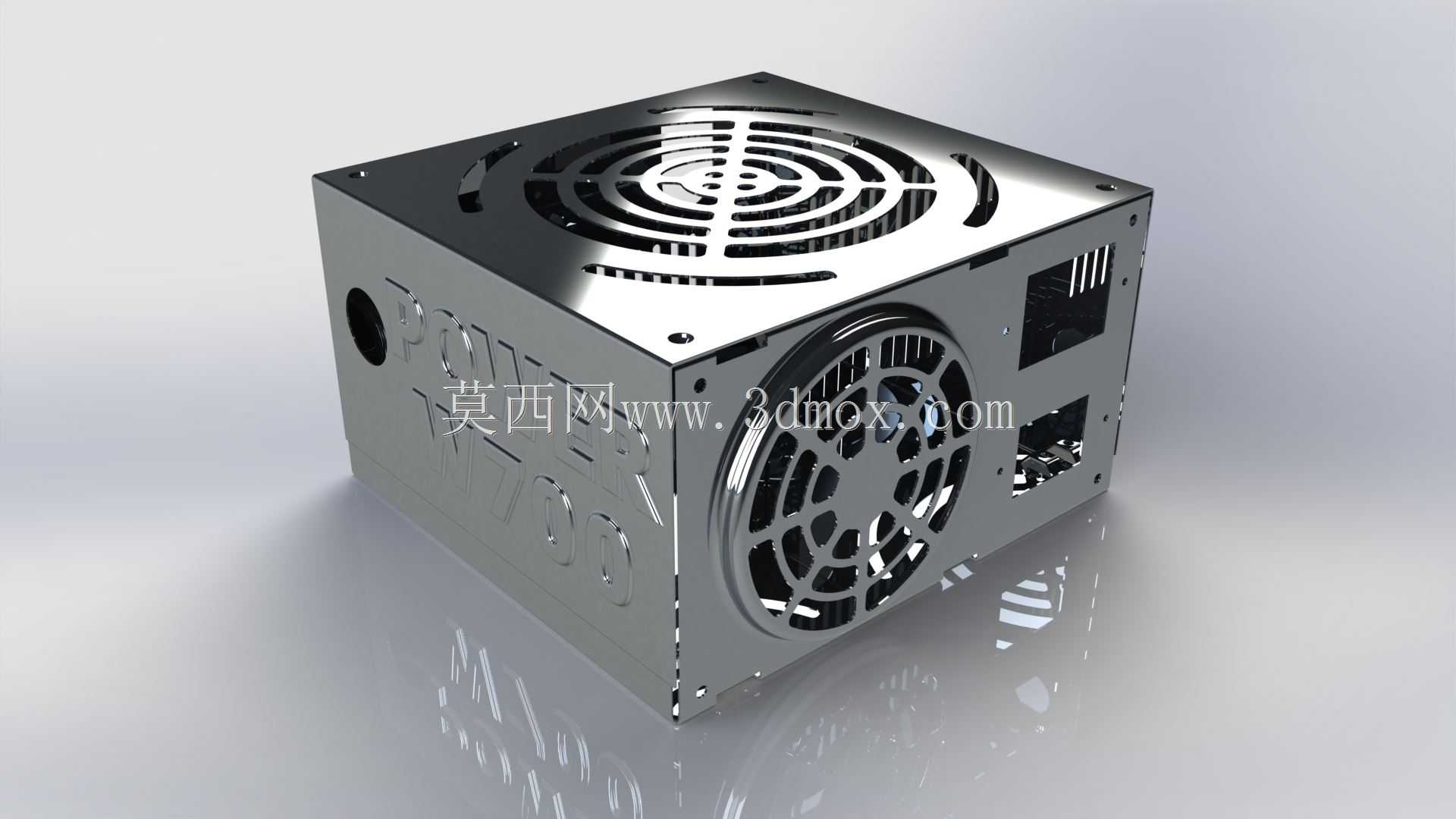

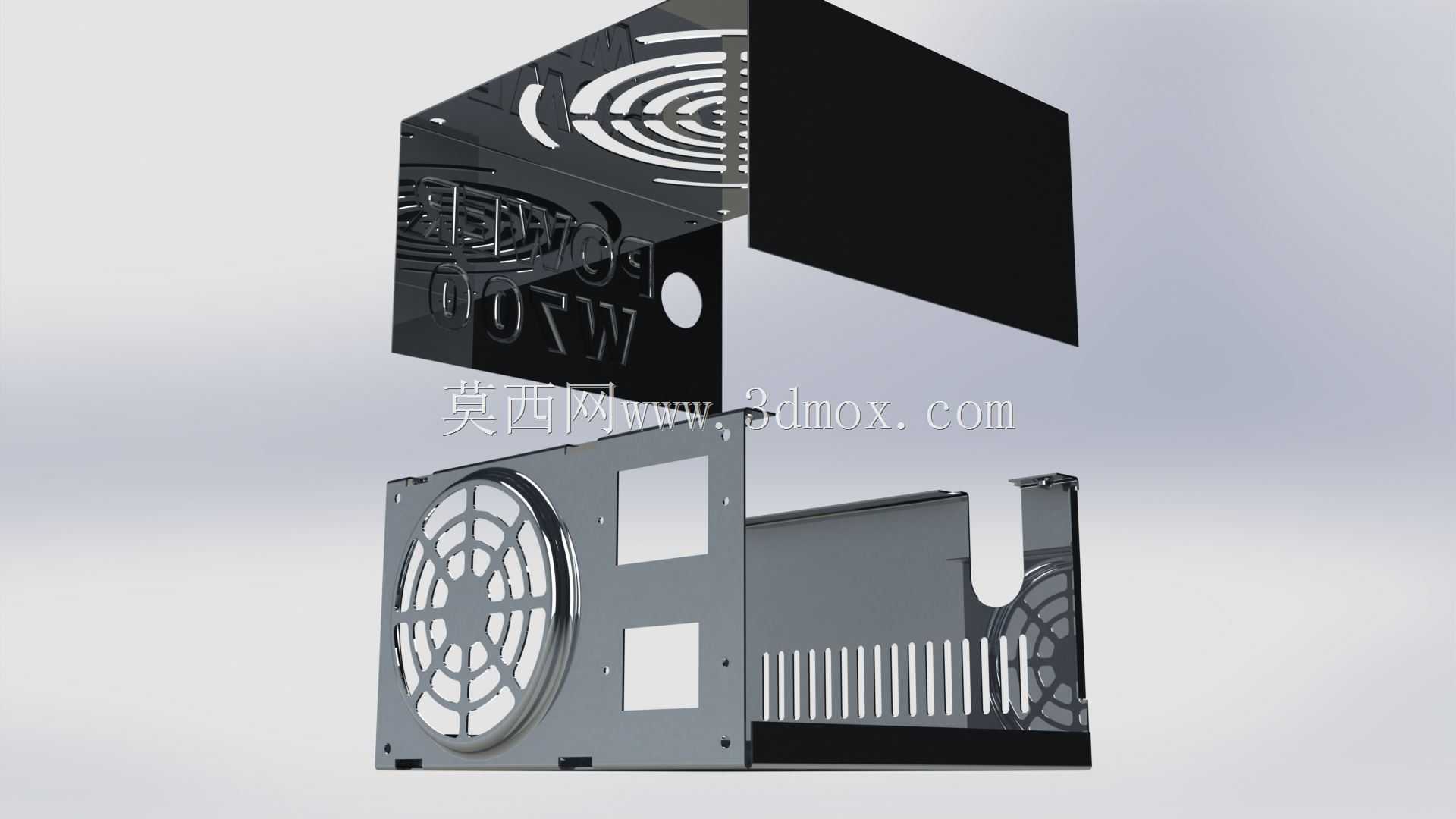

日常做PC整机结构适配、机箱内部布局校核时,台式机电源的壳体结构是绕不开的匹配项,这个金属壳体的三维结构完全遵循ATX电源的通用安装规范做的还原,能直接用于机箱装配间隙校验、电源内部元件布局模拟的场景。从实际装机的应用逻辑来看,这个壳体承担着多重作用:首先是内部PCB板、散热模组、接线端子的承载防护,隔绝内部高压元件与机箱其他配件的接触风险,其次是构建独立的散热风道,配合壳体上的通风孔结构引导气流走向,带走电源工作时产生的热量,另外金属壳体本身还能屏蔽内部电路的电磁干扰,避免对主板、内存等敏感硬件造成信号影响。设计层面上,壳体采用SECC镀锌钢板的常规钣金工艺思路做结构拆分,主体为弯折成型的U型主壳,搭配侧盖与端盖通过螺丝锁合,装配缝隙控制在钣金件常规公差范围内,方便后期拆装维护。顶部的大尺寸通风网孔对应12cm散热风扇的安装位,孔型采用同心圆加放射筋的结构,在保证通风面积的同时兼顾壳体的结构强度,避免大面积开孔导致的壳体形变;侧面的辅助通风孔对应内部次级散热区域的气流出口,端面上预留的AC输入插座孔、模组接线出线孔、电源开关安装位都完全匹配市售标准ATX电源的接口布局,不需要额外做孔位调整就能适配常规电源的内置元件排布。安装边界上,壳体的外形尺寸严格遵循ATX电源的标准规范,长宽高尺寸适配绝大多数台式机箱的电源安装仓位,安装孔位的位置、孔径都对应机箱电源位的固定螺丝孔,锁合后不会出现仓位间隙过大或者干涉的问题,壳体边缘做了折边卷边处理,既可以提升壳体整体的刚性,也能避免装配时割伤线材或者操作人员。做结构校核的时候可以直接把这个壳体模型导入装配环境,模拟电源装入机箱后的位置关系,核对与显卡、硬盘架、走线空间的间隙,也能基于这个壳体做内部元件的堆叠布局,验证不同功率规格电源的元件排布是否存在干涉,对于做PC硬件结构设计、机箱兼容性验证的工作来说,这个结构模型能减少大量的基础建模工作量,直接用于装配干涉检查、风道模拟的前置工作。
- 全部评论(0)
- 模板大小 7.59 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,Rendering
- 软件分类 通用五金配件
