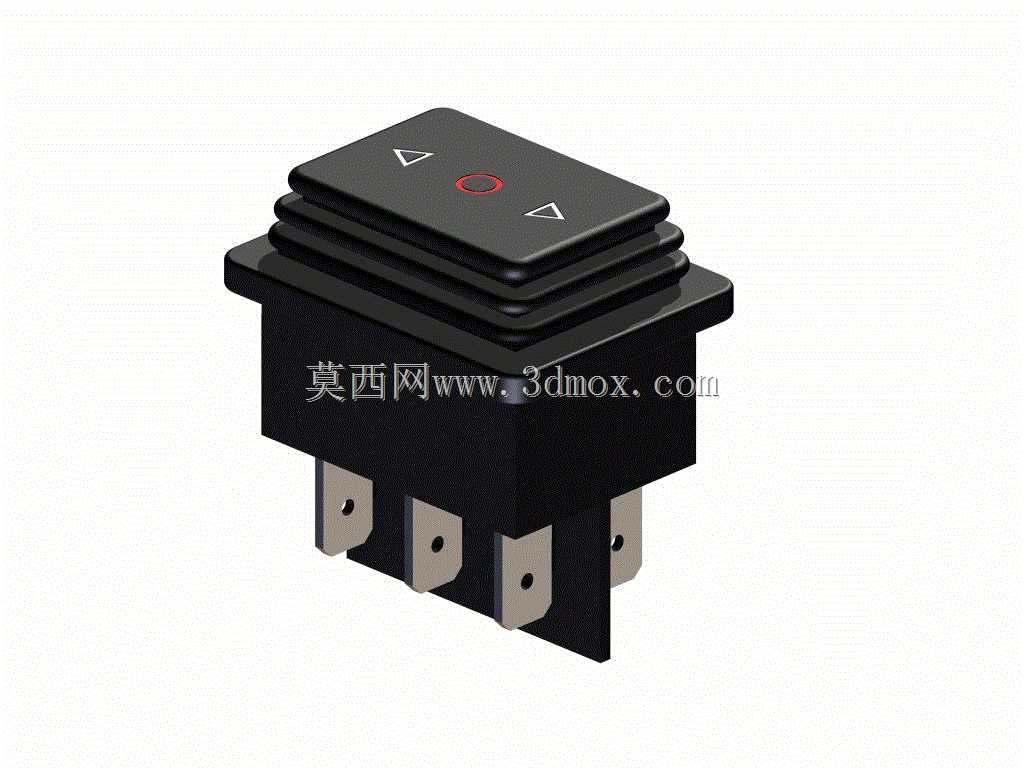

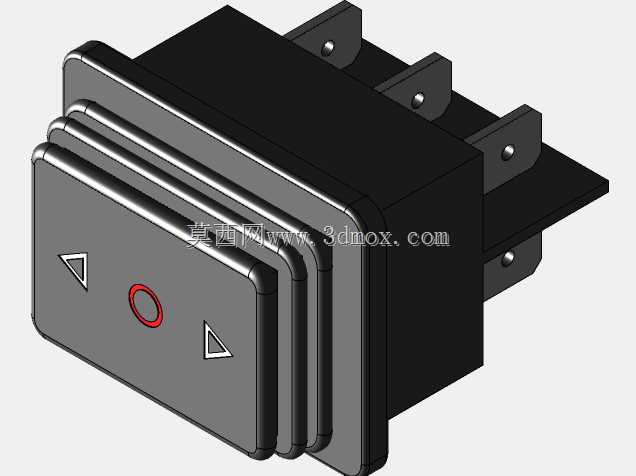

防水型双刀双掷翘板控制开关

这款翘板式控制开关在低压电控回路里应用十分广泛，小到桌面小型电控设备、户外便携作业机具，大到工业控制柜的辅助功能回路、特种车辆的舱内操控面板，都能见到这类结构的开关身影。不同于普通无防护的平面翘板开关，这款开关在按键根部做了多层叠式的密封胶套结构，能在按键往复摆动的过程中始终保持按键与基座安装面之间的密封性能，可阻挡日常使用中的泼溅液体、粉尘碎屑进入开关内部触点腔，适配有一定防护要求的安装场景，比如户外作业的小型电动工具、经常接触水渍的厨用设备、车间多尘环境下的小型操作台都能选用。从功能逻辑上看，这款开关为三档自锁结构，中间档位为回路断开状态，两侧档位分别对应两路回路的导通切换，按键表面的三角标识清晰标注了两个导通档位的操作方向，中间的红色标识点对应断开档位的位置，操作人员在视线不佳的作业场景下，也能通过触感快速判断开关当前所处的档位。设计过程中，基座部分采用了带法兰边的安装结构，法兰边突出基座本体，安装时可以直接卡在面板预先开好的方型安装孔内，不需要额外设计复杂的固定压片，引脚部分采用直插式焊片结构，四个引脚分别对应两路开关的进出线端，焊片上预留的圆孔可以适配导线直接焊接或者配套接插件快速插接，能大幅减少装配环节的接线耗时。从安装边界来看，开关的法兰边尺寸略大于按键区域，安装孔的开孔尺寸需要匹配基座的主体截面尺寸，预留的安装深度需要覆盖基座主体加上引脚的总长度，避免安装后引脚顶到面板后方的其他结构件；按键的摆动行程做了限位设计，操作时按动到行程端点即可完成档位切换，不需要过度施力，能有效减少内部弹片的疲劳损耗，延长开关的实际使用寿命。开关的按键表面做了细微的磨砂纹理处理，既可以避免操作时手指打滑，也能减少长期使用后表面残留的指纹和划痕，保持操控面板的整洁度。
