逆流式板翅换热设备三维结构设计

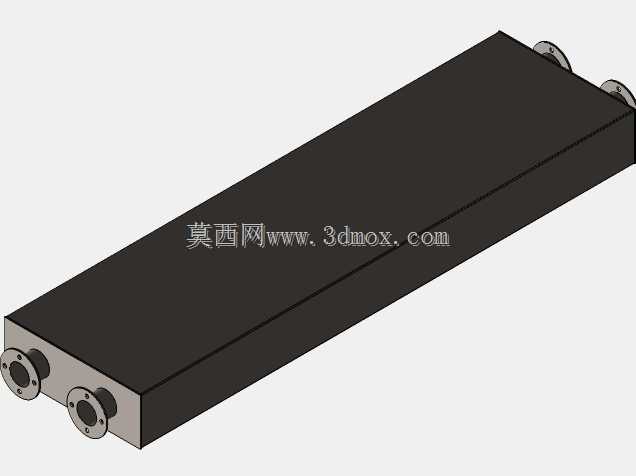

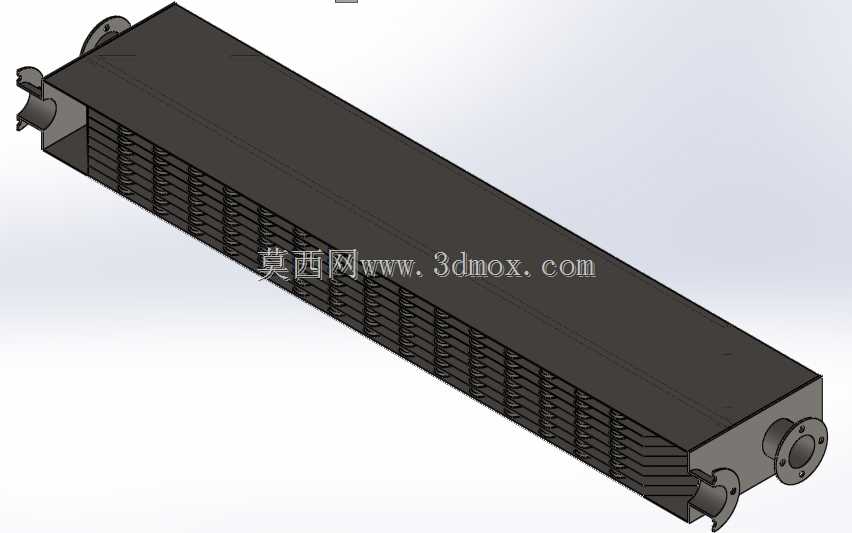

这款逆流式换热设备的三维结构，核心围绕冷热流体逆向流动的换热逻辑搭建，在暖通空调、工业余热回收、液压系统油温冷却、化工介质温度调控等场景中都有广泛适配性，相比顺流换热结构，逆流布置能让冷热流体的平均换热温差提升近三成，在相同换热负荷下可有效压缩设备整体占用空间。从结构设计逻辑来看，整体采用长条形矩形壳体布局，内部堆叠的板翅式换热芯体是核心换热单元，翅片结构在拓展二次换热面积的同时，还能对流体流动形成扰流效果，打破流体边界层的滞流状态，避免换热效率随运行时长出现明显衰减。壳体两端预留的法兰式流体接口，分别对应冷热流体的进出通路，接口位置做了局部加厚处理，可适配常规管道法兰的安装对接，安装时需注意接口的同轴度偏差控制在合理范围内，避免对接时产生额外应力损伤壳体焊缝。设备的外形边界做了规整化处理，整体无外凸的突兀结构，侧面预留的安装支耳可直接适配支架式安装场景，安装时需预留足够的检修空间，方便后期对芯体进行吹扫清理，避免流体杂质堆积堵塞翅片间隙影响换热效果。设计过程中针对流体流道做了等截面优化，尽量降低流体在流道内的沿程阻力，减少配套泵组的动力损耗，进出口位置的导流结构可让流体均匀分布到整个芯体截面，避免出现局部流量偏差导致的换热死角。壳体采用薄壁焊接结构，在保证承压能力的前提下控制整体重量，芯体与壳体之间的密封结构做了分层处理，可有效避免冷热流体出现串流问题，适配不同压力等级的流体换热场景。针对不同工况的适配性，结构预留了翅片密度调整的设计余量，可根据换热介质的洁净度、换热负荷要求调整芯体的翅片间距，在含杂质较多的流体场景下可适当加大翅片间距，降低堵塞风险，在洁净流体场景下可加密翅片提升单位体积的换热能力。安装边界方面，设备的重心沿长度方向均匀分布，支架支撑点设置在靠近两端接口的位置，可避免长条形壳体在长期运行中出现中部挠曲变形，接口法兰的密封面采用凸面结构，可适配常规的非金属垫片密封，满足常规中低压工况的密封要求。
