船型翘板电源开关结构三维设计

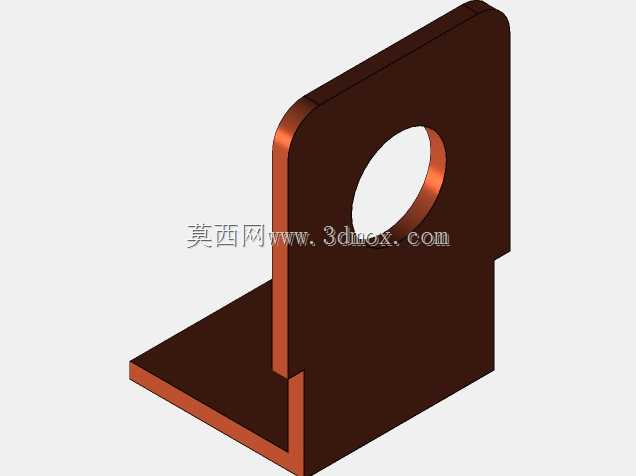

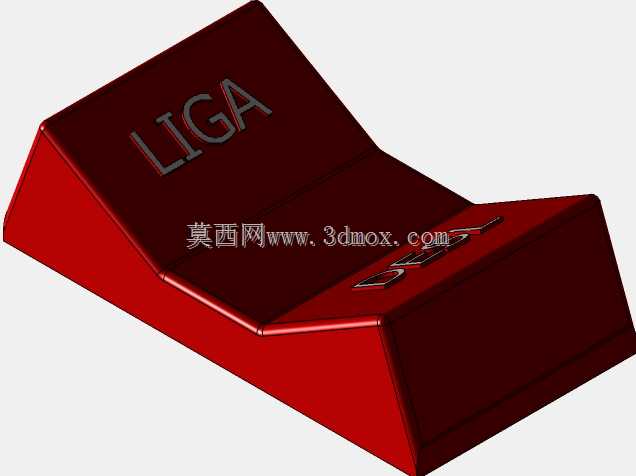

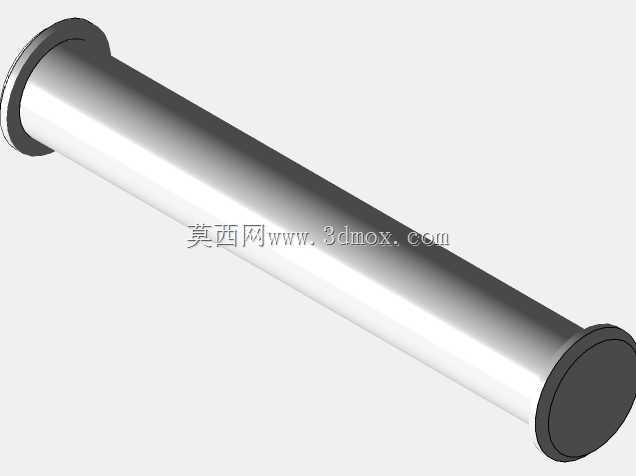

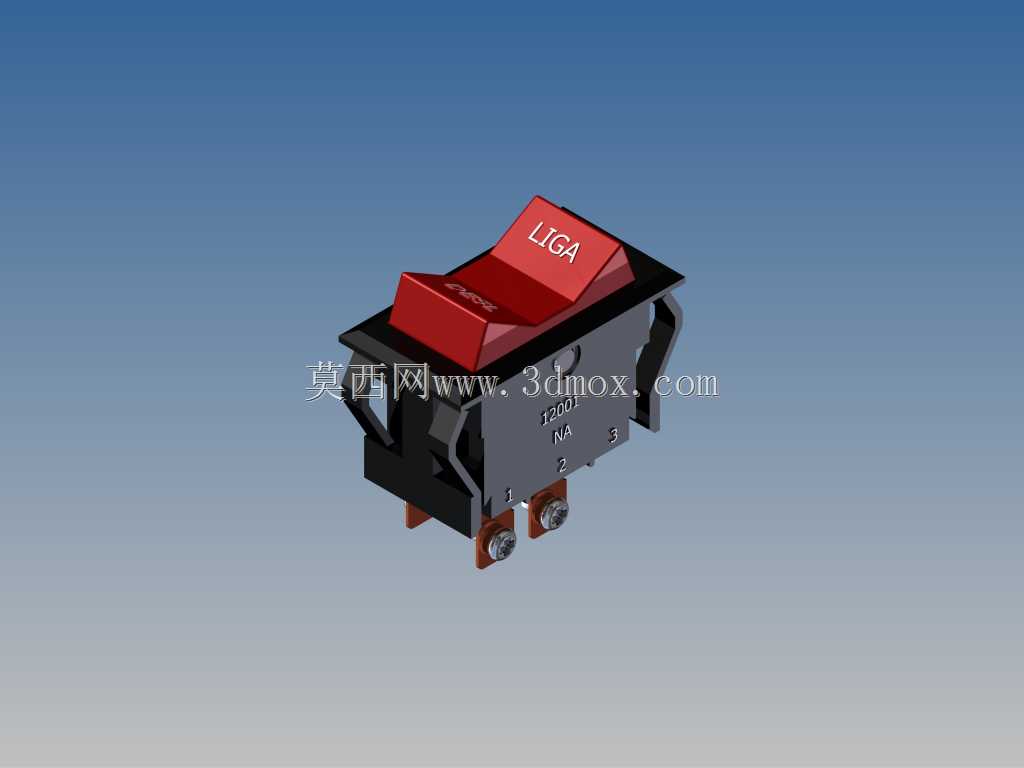

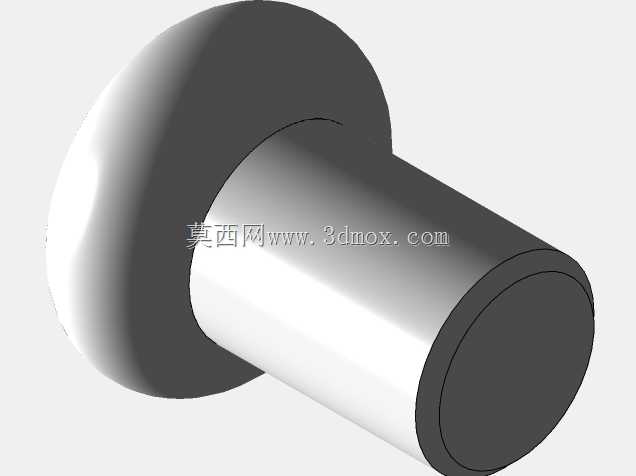

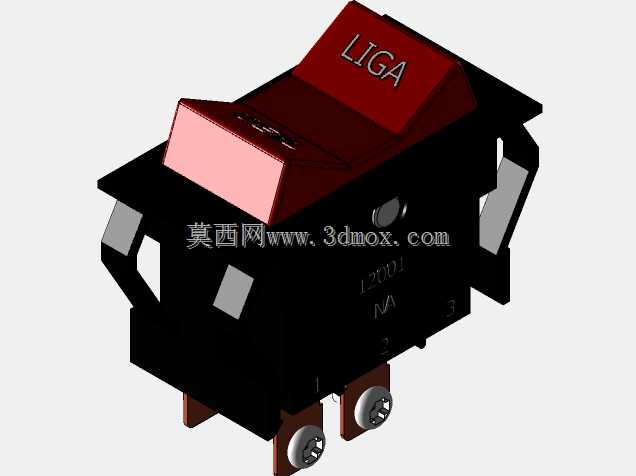

这款翘板式按钮开关常被应用在低压电气控制回路中，小到民用小家电的电源通断，大到工业控制机柜的本地回路切换、消防报警系统的手动触发点位，都能见到这类控件的身影。不同于普通圆形按钮的按压触发逻辑，翘板结构通过杠杆式的摆幅实现触点通断，操作时的受力反馈更清晰，操作人员无需目视确认，仅凭触感就能判断开关的档位状态，在光线不足的设备检修场景、紧急操作场景下能有效降低误触概率。从结构设计来看，这款开关采用嵌入式面板安装结构，外壳主体使用阻燃工程塑料注塑成型，翘板按键表面做了防滑纹理处理，按键上预留了标识刻印区域，可根据实际使用场景标注回路功能、通断方向，避免现场接线或操作时出现回路混淆。开关底部设置了两个快插式接线端子，端子采用铜质镀锡工艺，既能保证接线后的接触电阻处于合理区间，也能在长期通电工况下降低氧化锈蚀的概率，端子旁的数字标识对应触点的常开、常闭点位，方便装配人员快速完成接线作业，无需反复对照接线图纸核对点位。安装边界上，这款开关适配标准的矩形面板开孔，安装时从面板正面推入，依靠两侧的弹性卡扣完成卡紧固定，不需要额外的螺丝紧固，能大幅提升面板装配的作业效率，卡扣的弹性行程可适配1到2毫米厚度范围的面板，无论是薄款塑料设备外壳还是加厚的金属机柜面板，都能实现稳固安装，不会出现长期使用后开关松动移位的问题。开关的翘板摆幅控制在15度左右，操作行程适中，既不会因为行程过短导致轻微触碰就误触发，也不会因为行程过长增加操作力度，触发所需的按压力度经过调校，日常操作时不会出现手感过硬或者过软的问题。内部触点采用银合金材质，具备一定的带载通断能力，可满足常规小功率回路的直接通断需求，不需要额外搭配中间继电器扩容，能简化控制回路的布线结构，减少柜内的元件占用空间。在消防类应用场景中，这类红色翘板开关常被用作手动报警触发按钮，醒目的红色外壳能在复杂的设备面板中快速被识别，紧急情况下操作人员可以第一时间找到触发点位，开关的阻燃外壳材质也符合电气消防的相关要求，即使周边出现高温工况，也不会轻易出现熔融滴落的问题，避免故障范围进一步扩大。建模过程中对开关的装配间隙做了精准还原，翘板与外壳之间的配合间隙、卡扣的弹性变形量、接线端子的插拔行程都按照实物尺寸做了参数化建模，可直接用于设备面板的开孔干涉校验、装配模拟，也能用于操作培训的可视化演示素材，帮助现场运维人员快速熟悉控件的结构与操作逻辑。
