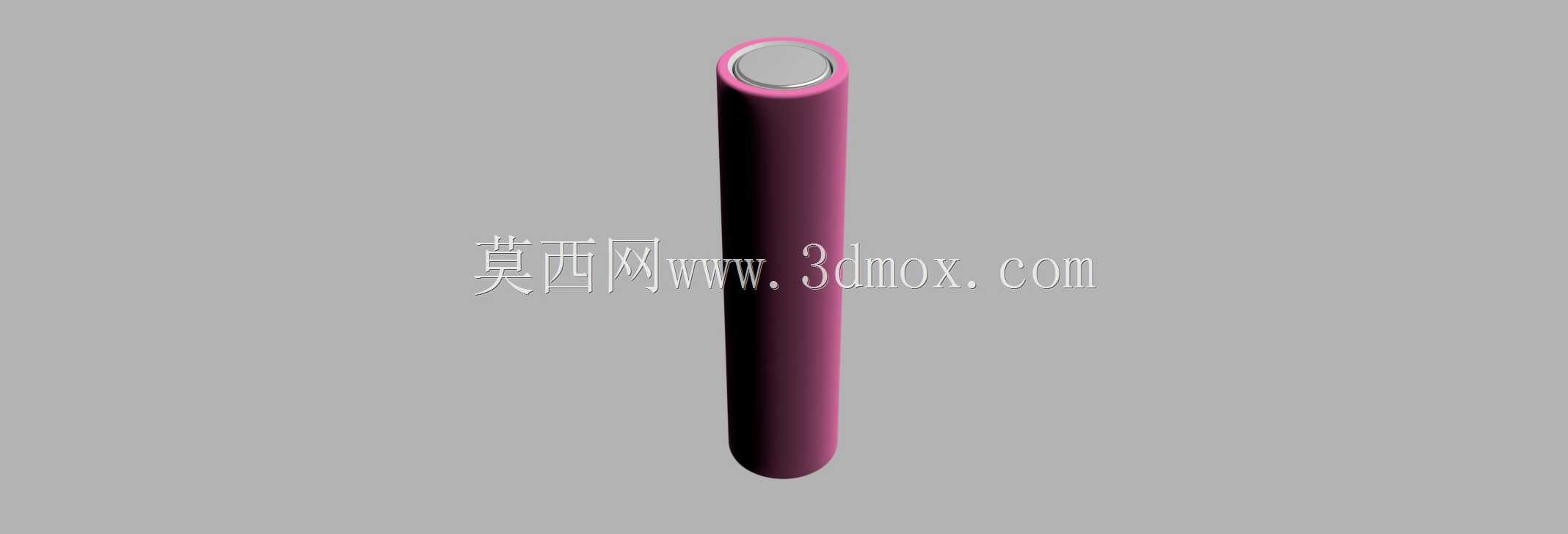

2200mAh容量18650圆柱锂离子电芯

日常做便携设备结构设计时，18650圆柱电芯是绕不开的选型对象，这款2200mAh规格的电芯模型，还原了量产电芯的真实外形与安装边界，做结构配合时可以直接调用参考，不用反复核对实物测绘尺寸。从应用场景来看，这类电芯覆盖的领域极广，小到手持检测仪器、强光手电、移动电源，大到电动工具的电池包、低速代步车的动力组、户外储能设备的模组，甚至部分工控设备的备用供电单元，都会用到该规格的电芯，做这类产品的结构设计时，电芯的安装位尺寸、极柱位置、外壳绝缘间隙都是必须卡死的设计边界，稍有偏差就会导致组装干涉或者绝缘安全隐患。这款模型还原了电芯的典型外形特征，外壳为带绝缘涂层的圆柱结构，正极采用内凹式极柱设计，负极是壳体底部的平面端，整体圆柱直径严格遵循18mm的行业通用标准，长度为65mm，也就是型号里18650对应的尺寸参数，做电池仓设计时，仓体内径需要预留0.1-0.2mm的装配间隙，同时要在正极端预留足够的弹簧接触行程，负极端要考虑接触片的铆接空间，还要注意电芯外壳和周边金属结构件之间的绝缘距离，避免出现短路风险。从设计思路来说，建模时优先还原了电芯的装配基准面，也就是负极的底平面和圆柱的外圆面，这两个面是结构设计时的定位基准，不管是做单颗电芯的固定支架，还是做多串多并的电池组支架，都可以直接以这两个基准做配合约束，不用额外做基准转换。模型也还原了正极极柱的凸起高度和绝缘圈的尺寸，做正极接触片设计时，可以直接参考这个尺寸调整接触弹片的压缩量，保证接触可靠性的同时不会压坏极柱的密封结构。实际工程应用中，这类电芯的固定方式多采用塑胶支架卡位，或者环氧板粘接加镍带焊接，模型的圆柱面粗糙度和台阶位置都做了还原，做支架卡扣设计时，可以参考电芯外壳的直径公差，预留合适的卡扣过盈量，避免卡扣太松导致电芯晃动，或者太紧组装时压破电芯外皮。另外做热设计的时候，也可以依托这个模型的外形尺寸，模拟电芯在充放电过程中的散热空间，计算电池仓内需要预留的通风间隙，尤其是多颗电芯密集排列的电池包，单颗电芯的外形尺寸准确性直接影响整个模组的散热仿真结果，要是模型尺寸有偏差，仿真出来的温度场数据就没有参考价值，很容易导致实际使用时出现电芯过热的问题。
