集成电机式齿轮减速传动装置结构

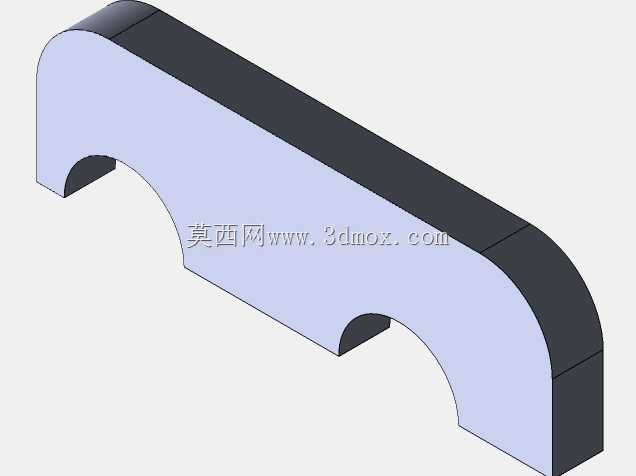

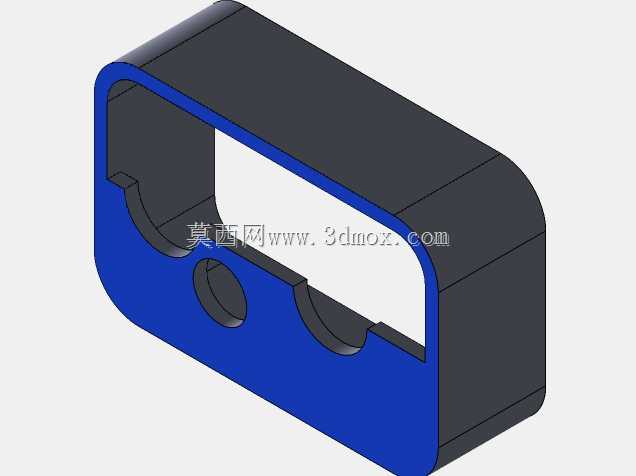

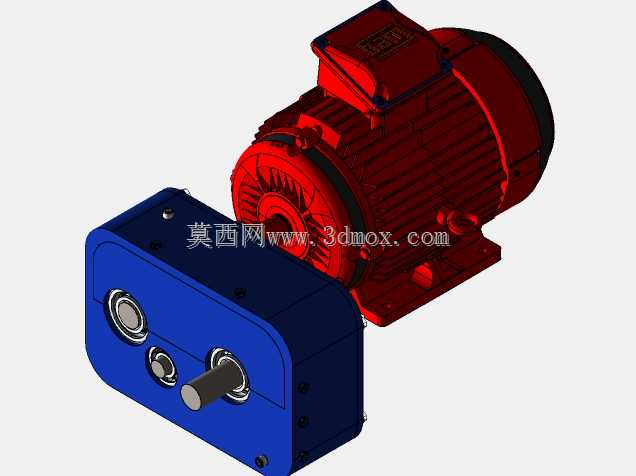

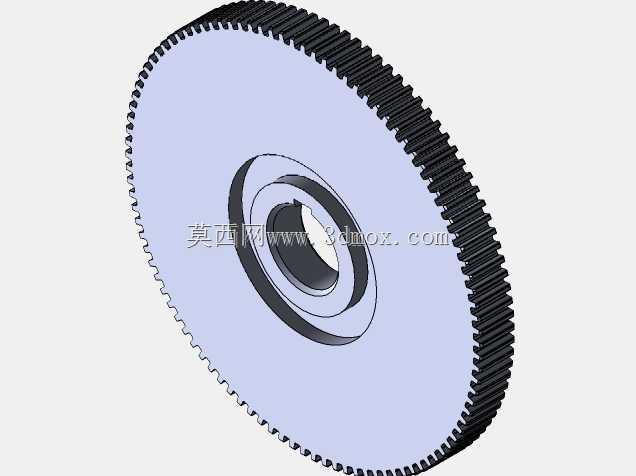

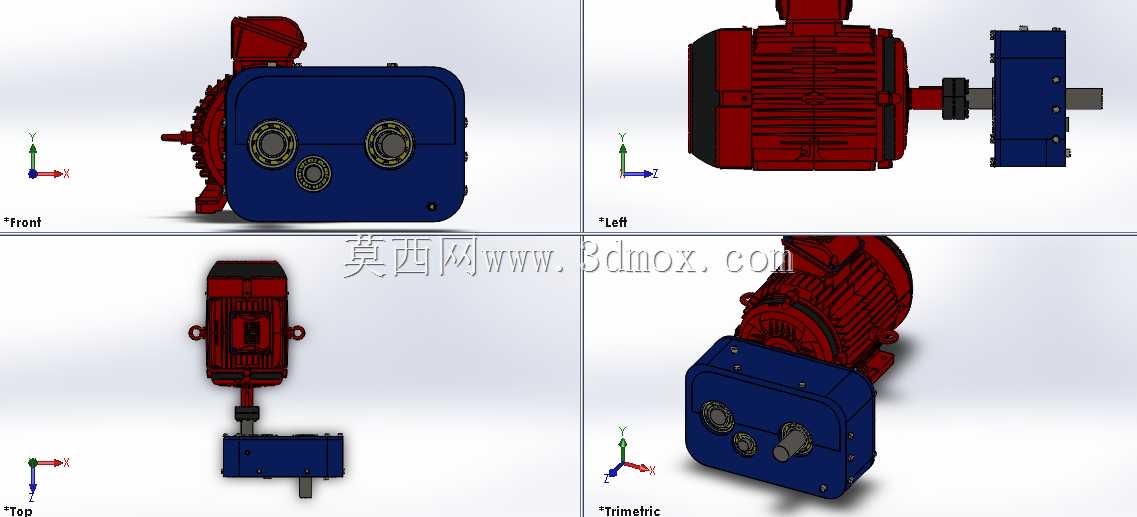

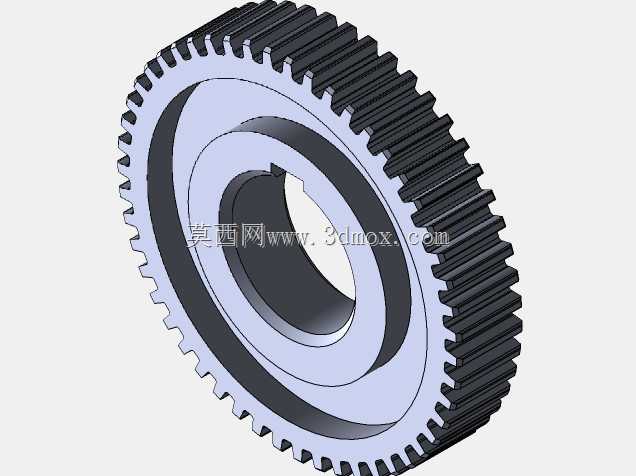

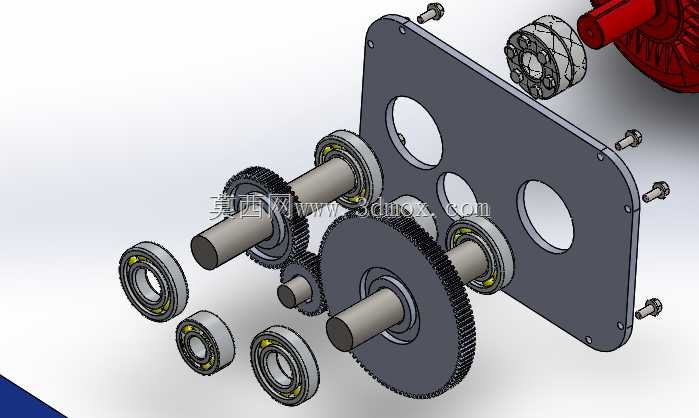

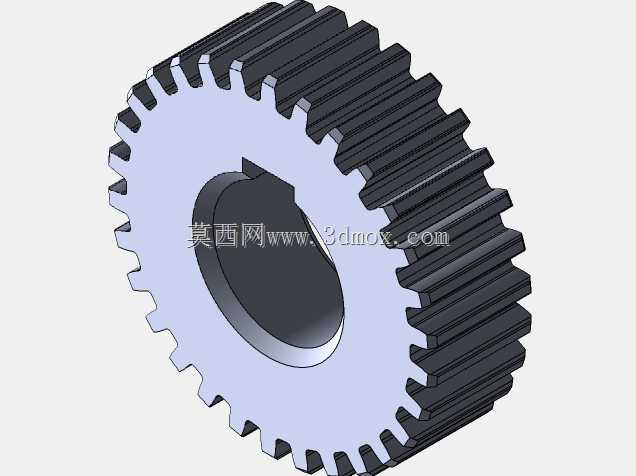

在中小功率传动场景里，这类集成电机的齿轮减速结构常被用在轻工输送、小型自动化生产线、包装辅助设备这类对安装空间有严格限制的工位，替代传统分体式电机加联轴器加减速器的组合，省去了中间对中找正的装配工序，也减少了传动链上的连接失效点。从实际使用角度看，这套装置的核心作用是把电机输出的高转速低扭矩动力，通过固定传动比的齿轮组转换为低转速高扭矩的输出，适配执行端需要大扭矩驱动的负载需求，比如小型输送带的驱动辊、工位转台的动力输入、小型升降机构的动力源都能匹配这类结构。设计上采用了直齿圆柱齿轮的传动方案，传动比设定为2，属于单级减速结构，没有多级减速的复杂轴向尺寸堆叠，箱体采用剖分式蓝色涂装铸铁结构，既保证了齿轮啮合的刚性支撑，也方便后期开盖检查齿轮磨损、补充润滑脂。输出轴采用单轴伸的布置方式，轴端预留了键槽安装位，能直接通过平键连接联轴器或者传动链轮，两个预留的孔位是齿轮轴的支撑端闷盖位置，日常维护时不需要拆解整个箱体就能检查轴承的游隙情况。安装边界上，电机部分直接通过法兰面和减速箱体刚性连接，电机轴直接伸入箱体作为第一级主动齿轮的轴端，省去了额外的输入轴联轴器，整体轴向长度比同参数分体式结构缩短近三分之一，安装底脚做了平整的加工面，能直接通过螺栓固定在设备的安装基板上，不需要额外做过渡安装支架。箱体侧面的注油孔位置做了凸起设计，避免加注润滑脂时溢出到安装面，输出轴的轴伸长度做了限位设计，防止安装传动件时轴向窜动顶到箱体内部的齿轮端面。齿轮参数是基于方程式推导的，两个啮合齿轮的中心距、齿宽、模数都做了匹配校核，保证传动比精准为2的同时，齿面接触强度满足中小负载连续运转的需求，没有多余的冗余设计，整体结构偏向简易实用，适合对成本敏感、维护条件一般的车间场景使用，日常只需要定期检查润滑情况、紧固安装螺栓就能保证长期稳定运行，不需要复杂的维护工序。
