导轨式明纬DR-15开关电源三维建模

这款导轨式开关电源的三维建模，完全围绕工控机柜内的实际安装使用场景展开，做结构设计时首先要考虑的就是DIN导轨的适配性，毕竟这类电源绝大多数都是装在标准电气柜的35mm导轨上，和断路器、继电器、端子排并排排布，所以建模时先卡准了导轨卡扣的安装尺寸，背部的卡扣槽深度、卡扣的开合行程都和实物一致，确保在做机柜布局装配时，不会出现和相邻元件干涉、卡不上导轨的问题。

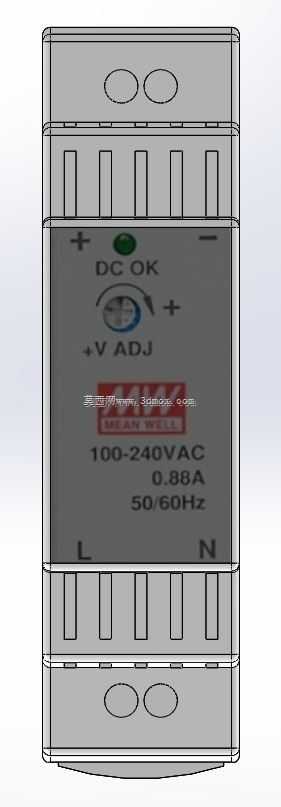

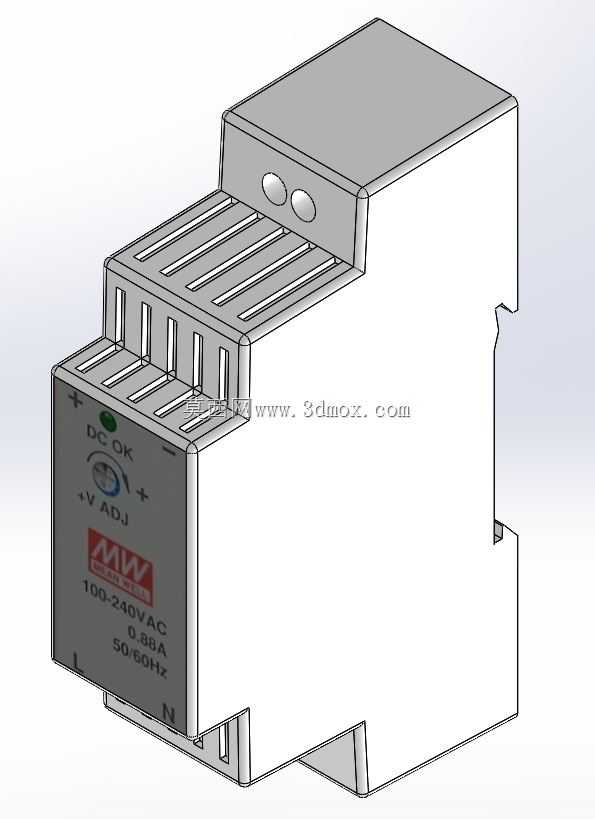

从实际用途来说，这款小功率开关电源主要是给柜内的PLC、传感器、小型继电器这类低压工控元件提供稳定直流供电，15W的功率段刚好适配小型控制回路的负载需求，不会出现功率冗余过多占用柜内空间、或者功率不足带不动负载的情况。建模的时候特意还原了正面的接线端子布局，输入侧的L、N接线位，输出侧的直流正负极、电压调整电位器、DC OK指示灯的位置都和实物对齐，做电气布线设计的时候，可以直接在三维环境里规划走线路径，提前预判接线时的操作空间够不够，比如接线螺丝刀的操作角度、线缆弯曲半径是否满足要求，避免实际装配时才发现端子被相邻元件挡住没法接线。

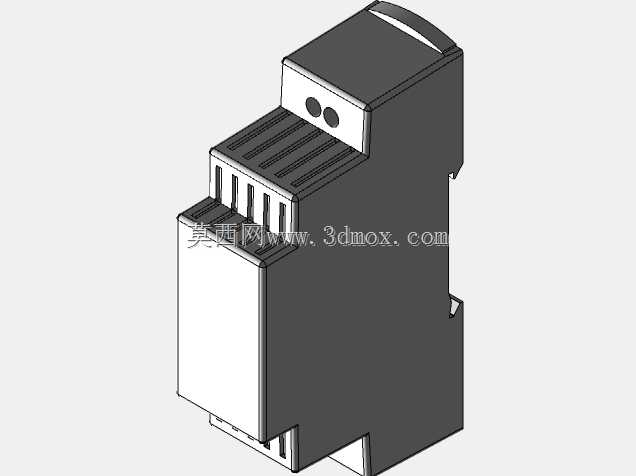

外形设计上，整体采用了阶梯式的壳体结构，上部的散热格栅区域做了等距的开槽还原，这部分不是随便做的装饰，实际产品里这些格栅是给内部功率器件散热用的，建模时保留了格栅的通风间隙尺寸，做热仿真分析的时候可以直接复用模型的通风结构，不用二次修改。正面的品牌标识、参数印刷区域做了位置还原，方便做整机BOM标注的时候快速识别元件型号。

安装边界方面，建模时严格控制了整体的长宽高尺寸，宽度方向刚好占3个标准导轨元件位，和同系列不同功率的电源宽度形成梯度，做多电源并排安装的柜内布局时，可以精准计算占用的导轨长度，预留足够的布线和散热间隙。壳体侧面的卡扣拼接缝、上下壳体的装配止口都做了细节还原，要是做壳体开模的参考，这些结构细节也能提供直观的装配关系参考，不用再反复拆解实物测量。另外顶部的两个固定孔位也做了精准建模，除了导轨安装之外，部分场景下需要螺丝固定安装的时候，也能直接匹配安装孔位，满足不同安装场景的布局需求。
