导轨式开关电源PS5R-E24结构设计

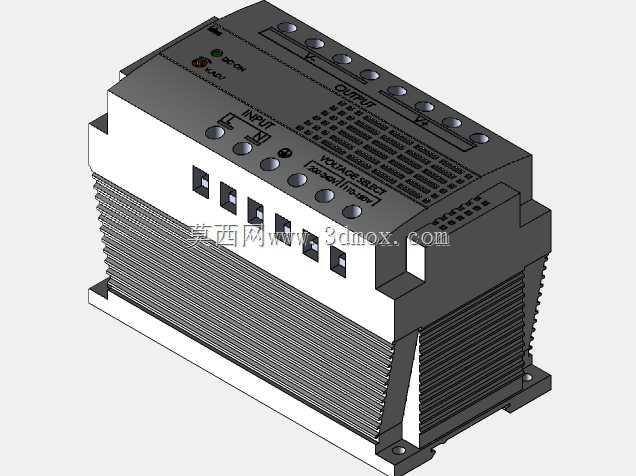

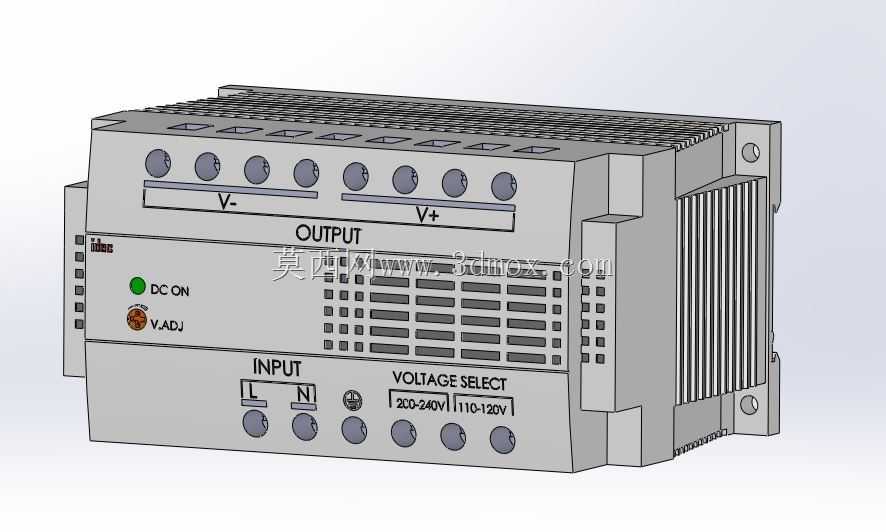

这款导轨式开关电源的三维结构还原，完全贴合工控现场的实际安装使用需求，在做结构建模时优先考虑了柜内安装的空间适配性，整体采用DIN导轨卡扣式安装结构，侧面预留的散热鳍片做了等距开槽处理，既保证壳体强度，又能在长时间满负载运行时形成自然对流风道，避免内部功率器件积热导致输出漂移。从功能布局来看，输入侧设置了宽电压拨码切换档位，可兼容110V与220V两类市电输入场景，适配不同地区的工业供电标准，输入端子旁的L、N标识做了凸起式结构设计，现场接线时无需近距离凑近辨识，能有效降低接错线的概率。输出侧的V+、V-端子采用分组排布，单组端子可承载的接线线径覆盖0.5-2.5平方多股铜芯线，满足多回路并联供电的接线需求，面板上预留的电压调节电位器带有防滑齿结构，用小号一字螺丝刀即可微调输出电压，补偿长距离供电产生的线路压降。建模过程中对安装边界做了严格校核，设备上下边缘与柜内其他元器件的安全电气间隙预留充足，不会出现安装后与相邻断路器、端子排干涉的问题，壳体侧面的安装固定孔位做了沉台处理，螺丝锁紧后不会突出壳体表面，进一步压缩柜内占用的横向空间。前面板的DC ON指示灯位置做了导光槽设计，即使在柜内照明不足的场景下，运维人员也能快速判断电源的工作状态，输入输出区域的端子挡板做了卡扣式可拆卸结构，接线完成后可扣合挡板，避免现场运维时误触带电端子引发安全隐患。这类开关电源广泛应用于自动化控制柜、小型设备单机供电、传感器分布式供电等场景，建模时还原了所有外部操作与安装结构，可直接用于控制柜的三维布局布线设计，提前校验安装空间与走线路径，减少现场安装时的整改工作量。
