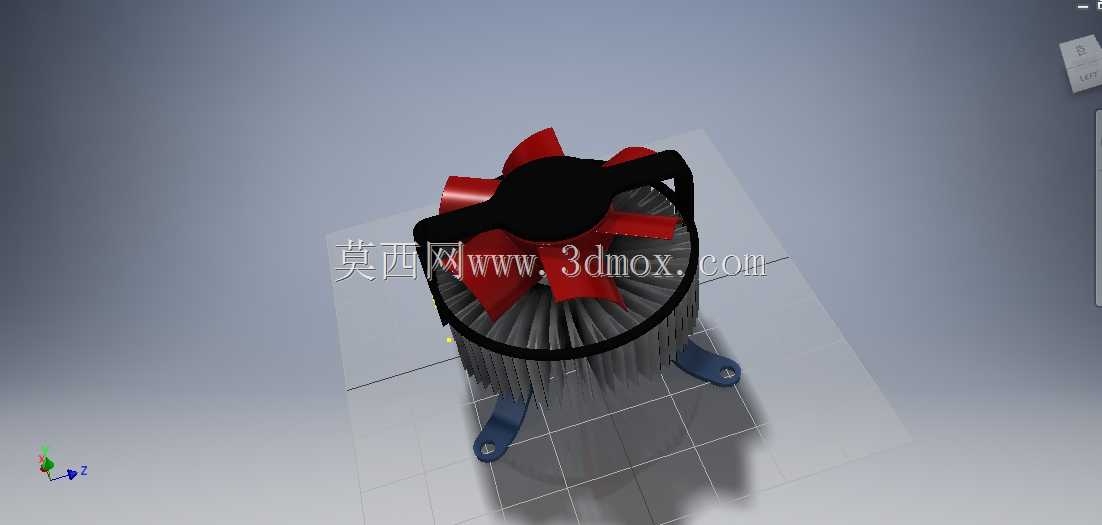

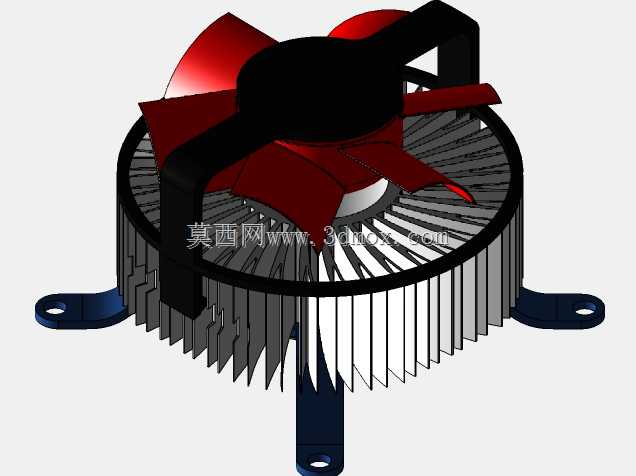

电脑CPU轴流风冷散热结构三维设计

日常桌面级台式计算机运行过程中，CPU作为核心运算单元持续产生高密度热量，若热量无法及时导出，会触发芯片降频保护、运算稳定性下降甚至硬件永久性损伤，这类轴流风冷散热结构是当前消费级台式机最主流的散热解决方案，适配绝大多数LGA、PGA规格的主流桌面CPU安装场景，也可拓展用于ITX小型机箱、工业嵌入式工控板的小功率芯片散热场景。从结构设计逻辑来看，整套散热组件分为三个核心功能段：上部的轴流风叶驱动段、中部的鳍片换热段、下部的安装固定段。轴流风叶采用七叶后掠式曲面设计，叶型边缘做了切角修型，能在相同转速下降低叶尖涡流产生的气动噪音，同时保证垂直向下的定向风压，让气流可以均匀穿透下方的鳍片间隙，避免鳍片边缘出现无风的换热死区。中部的散热鳍片采用铝挤成型的密集放射状排布，单鳍片厚度控制在0.3mm左右，鳍片间隙保持在1.2mm，既最大化了和空气的接触换热面积，也不会因为间隙过小造成风阻陡增、风量衰减过快的问题，鳍片和中心导热基座采用一体压合结构，减少接触热阻，保证芯片产生的热量可以快速传导到每一片鳍片表面。下部的安装结构采用两点式弹性卡扣设计，搭配两个带安装孔的金属支脚，支脚的安装孔位间距严格匹配主流CPU插槽的固定孔位标准，安装时不需要额外打孔，通过卡扣的弹性压力可以让散热基座底部和CPU顶盖紧密贴合，配合导热介质填充微观间隙，把界面热阻控制在合理区间。设计过程中需要重点控制整体安装边界：整体高度控制在标准ATX机箱的CPU散热限高范围内，横向宽度不会遮挡内存插槽位置，避免和高马甲内存、主板供电散热片产生安装干涉；风叶的外框做了全包式防护结构，既可以引导气流方向，也能避免运行过程中线缆剐蹭风叶造成故障。这类散热结构的换热能力可以覆盖65W-95W TDP的主流CPU满负载运行的散热需求，在环境温度25摄氏度的常规工况下，可以把CPU满负载核心温度控制在80摄氏度以内，满足日常办公、中度游戏、常规设计渲染的使用需求，相比水冷散热结构，没有漏液风险，结构可靠性更高，长期使用不需要维护管路与冷液，使用寿命更长。
