法兰连接明杆楔式单闸板闸阀结构模型

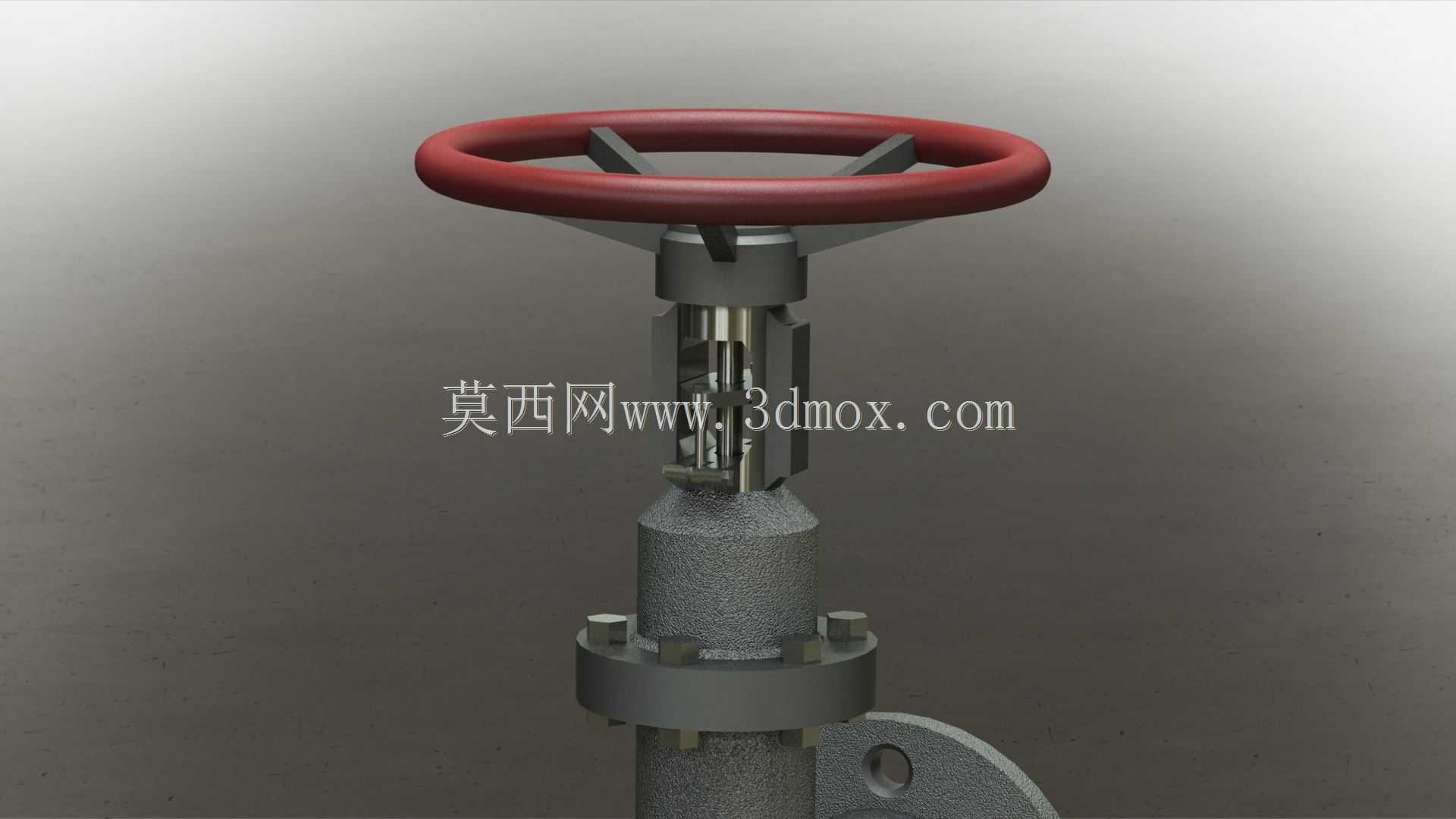

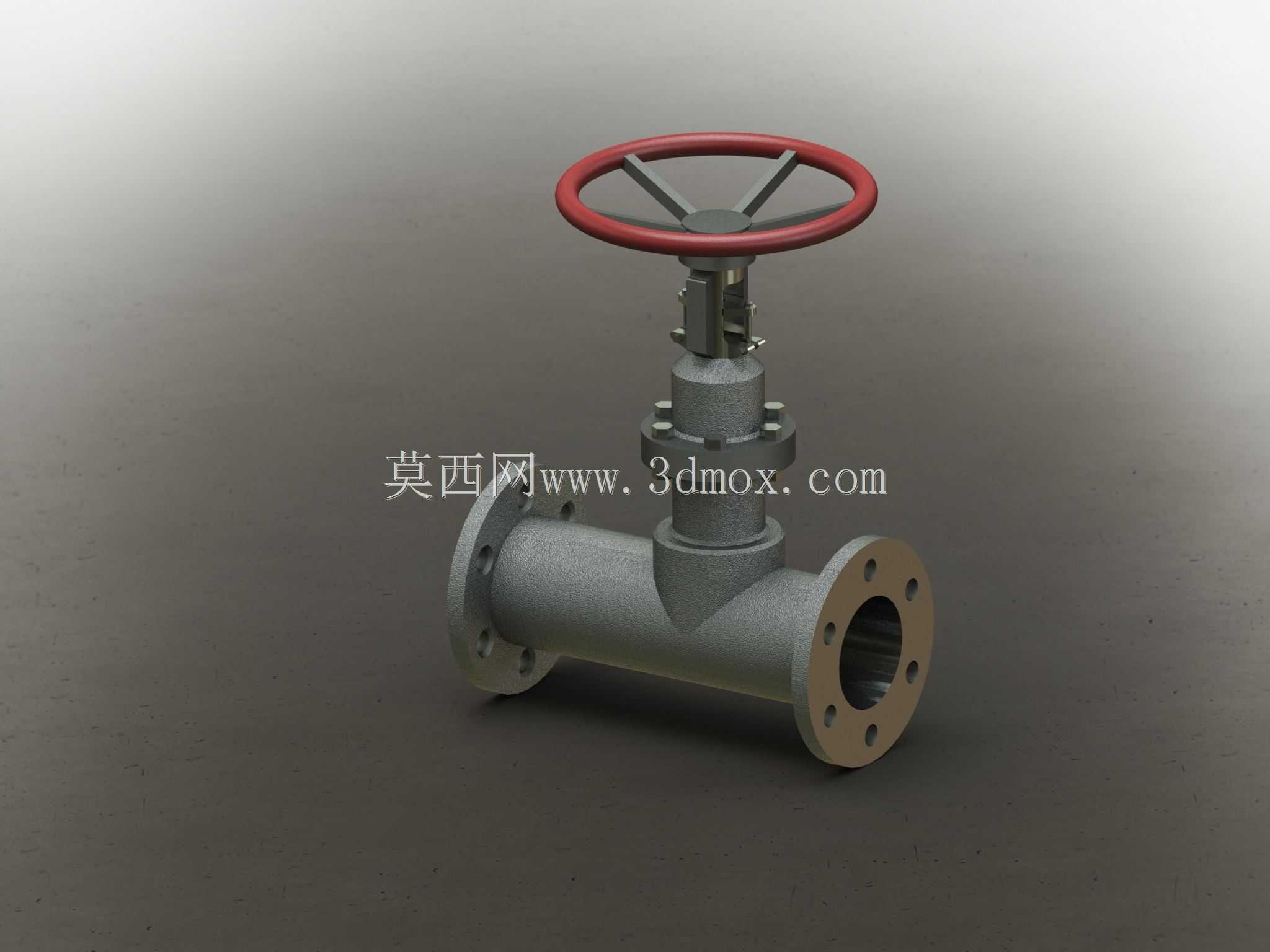

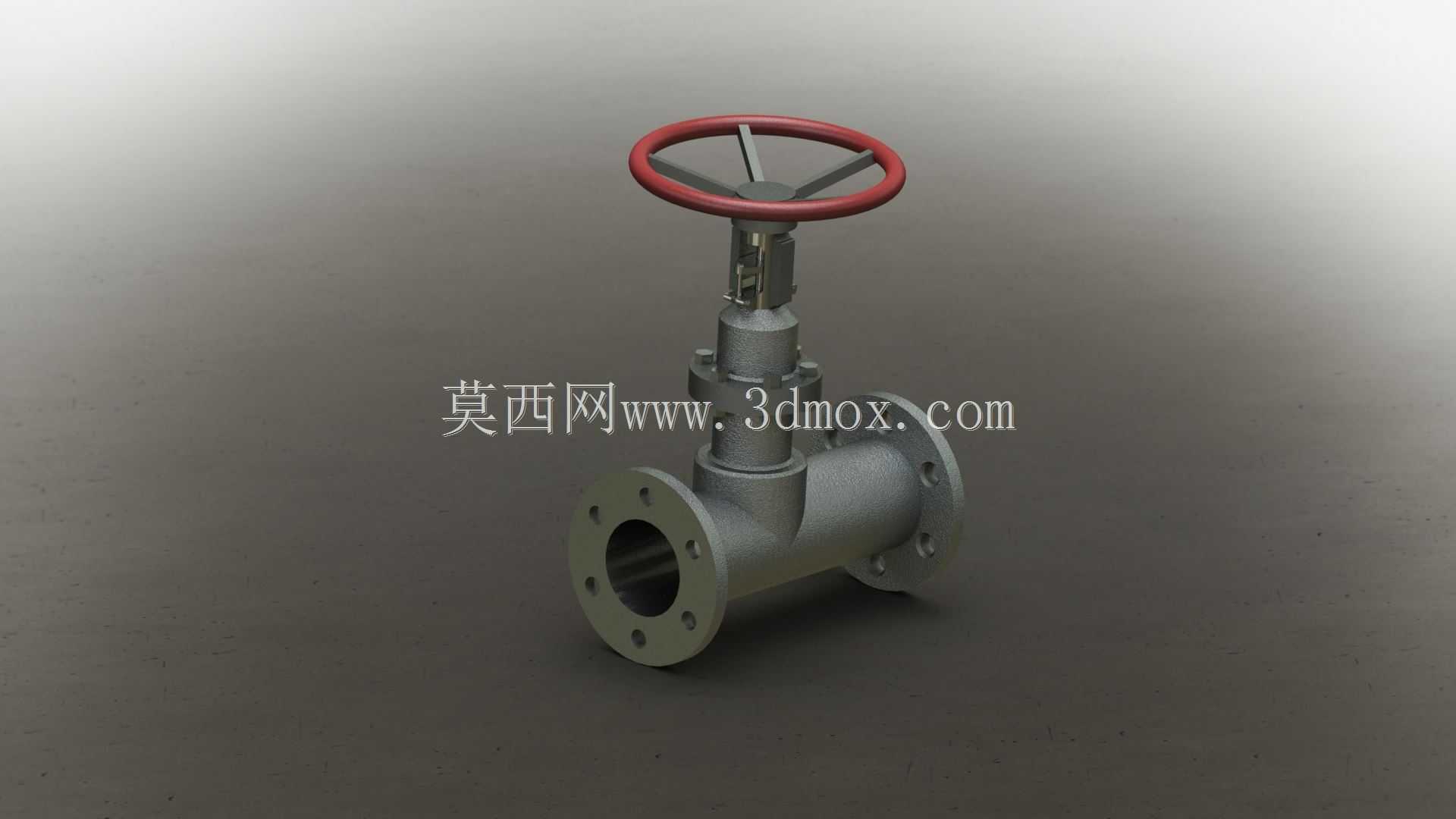

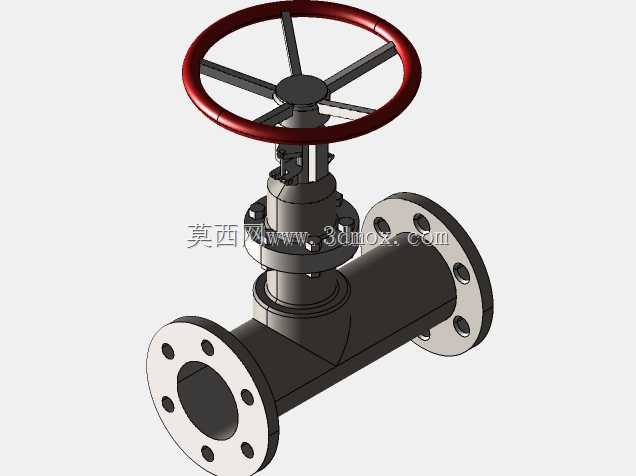

这款手动法兰闸阀的三维结构，主要面向煤气管网、动力流体输送管路的截断工况设计，日常应用中多安装在介质流向稳定、需要长期保持全开或全关状态的管段上，不承担节流调节功能，避免闸板长期受介质冲蚀出现密封面磨损泄漏。从结构设计逻辑来看，采用明杆结构的核心考量是方便运维人员直观判断阀门的启闭状态，阀杆的升降行程直接对应闸板的位置，同时阀杆螺纹位于阀体外部，不直接接触管路内的输送介质，能减少介质中杂质对螺纹副的腐蚀与卡滞，适配煤气、带少量杂质的动力流体等输送场景。两端的法兰连接结构遵循通用管路法兰的安装尺寸规范，法兰盘上的螺栓孔采用跨中布置方式，安装时可与同压力等级的管路法兰直接配对，无需额外加工转接件，法兰密封面采用凸面形式，搭配非金属垫片即可满足中低压管路的密封要求。手轮采用轮辐式结构，外径尺寸匹配手动操作的力矩需求，操作人员无需额外加力杆即可完成额定压力下的启闭操作，手轮与阀杆通过键连接传递扭矩，顶部设置锁紧螺母防止手轮脱出。阀体采用直通式流道设计，介质流经阀体时的流阻更小，压力损失相较截止阀降低60%以上，适合长距离输送管路的压损控制。闸板采用楔式单闸板结构，密封面带有一定锥度，关闭时借助阀杆的下压力实现楔紧密封，加工难度相较双闸板结构更低，装配时的调整环节更少，适合批量生产的工况。建模过程中严格还原了各部件的装配间隙，阀杆与填料函处的密封填料压盖预留了压缩量空间，方便后期运维时调整填料压紧力，补偿填料磨损带来的泄漏问题；阀体中腔与阀盖的连接法兰也预留了密封垫安装槽，保证中腔的密封性能。整体模型的安装边界充分考虑了管路安装的操作空间，手轮上方预留足够的启闭行程空间，两侧法兰的对接位置预留了螺栓紧固的操作空间，可直接用于管路布局的干涉检查，也可作为阀门拆装教学、流体仿真分析的基础模型使用，开展气流模拟时可直接提取内部流道结构，划分网格后即可进行不同开度下的流场特性分析，为管路系统的压损计算、阀门选型校核提供直观的结构参考。
