小型哥廷根翼型风力涡轮机结构设计

这款小型风力涡轮机采用Gottingen翼型作为叶片气动外形基础，核心应用场景面向分布式离网供电场景，可覆盖偏远散户、野外监测站点、小型离网通讯基站的日常供电需求，适配低风速区域的风能捕获需求，额定功率设定为1.5千瓦，能够在常规户外风况下稳定输出电能，匹配小型储能电池组完成充放电循环，为低功耗用电设备提供持续电力供给。

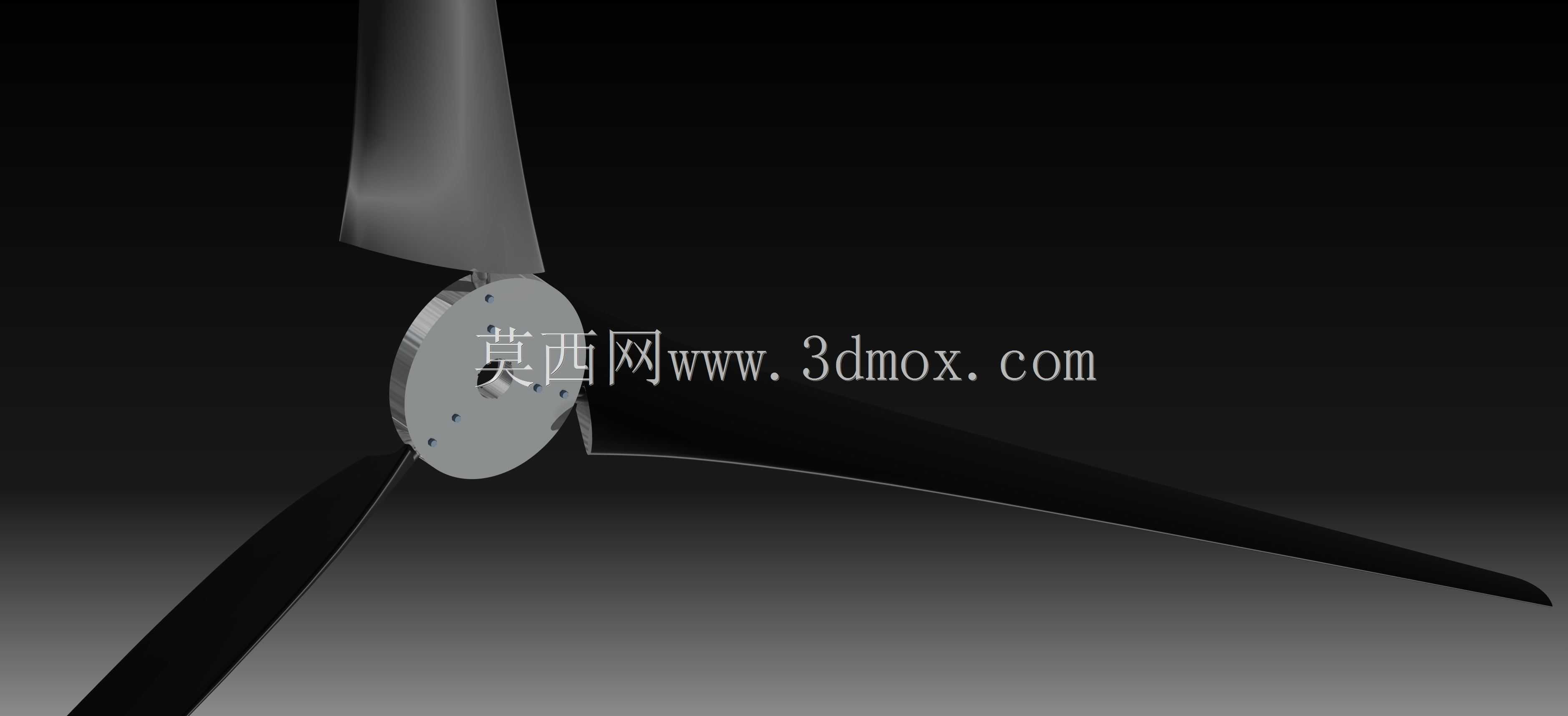

设计阶段优先考虑了小功率风电设备的启动风速要求，Gottingen翼型的低速气动特性优异，在3m/s左右的切入风速下即可带动风轮启动，相比常规低速翼型，该翼型在低雷诺数工况下的升阻比表现更稳定，能够有效降低叶片失速风险，适配近地面湍流较多的安装环境。风轮整体直径设定为6.5米，对应安装时需要预留的径向安全边界不小于4米，塔架安装高度建议避开周边遮挡物，保证叶片扫掠范围内无明显紊流干扰，轮毂采用法兰式连接结构，与主轴的配合面设置定位止口，保证装配同轴度，降低运行过程中的动不平衡量。

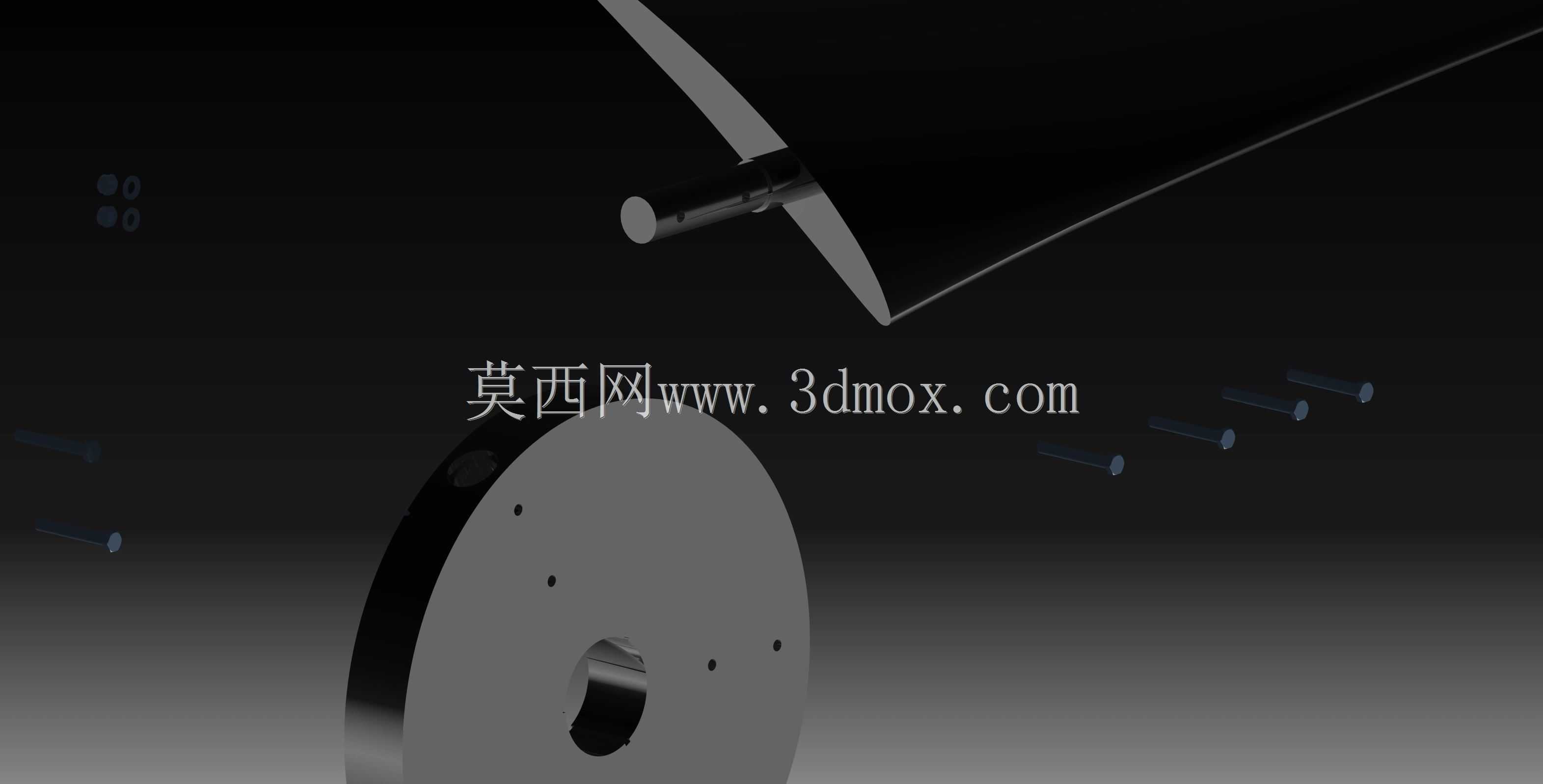

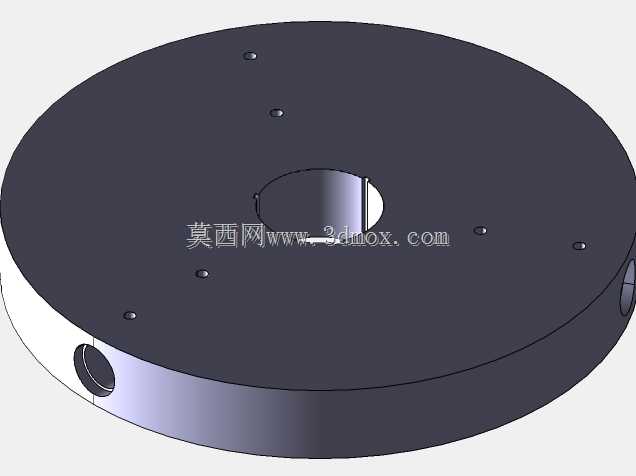

叶片采用等强度变截面设计，从叶根到叶尖的弦长逐步收窄，扭转角沿展向渐变，匹配不同半径处的线速度差异，保证各截面都能处于较优的攻角区间，提升整体风能利用系数。叶根位置设置预埋螺栓套，与轮毂的安装孔位一一对应，装配时需要按对角线顺序分次拧紧螺栓，保证连接面受力均匀，避免运行中出现应力集中导致的结构失效。轮毂部分采用盘式结构，预留了与增速箱、发电机的连接接口，整体结构紧凑，能够减少机舱内部的空间占用，降低机头整体重量，减小塔架的承载负荷。

从实际使用角度出发，该结构目前处于迭代优化阶段，后续可针对极端风况下的顺桨保护结构做进一步完善，当前版本的结构可作为小型风电设备教学演示、原理验证的基础模型，也可作为同类小功率风轮设计的参考基准，建模过程中对翼型坐标点做了光顺处理，叶片曲面的G2连续性满足加工要求，可直接对接叶片模具的开模数据，减少后续工艺处理的工作量。安装边界方面，除了风轮径向的安全距离，塔架基础的尺寸需要根据当地最大风压做对应核算，保证极端天气下的设备稳定性，叶片前缘预留了防护层安装位置，可应对户外沙尘、雨水对叶片表面的冲蚀，延长设备整体使用寿命。
