NACA4412翼型三叶片风力涡轮机头结构

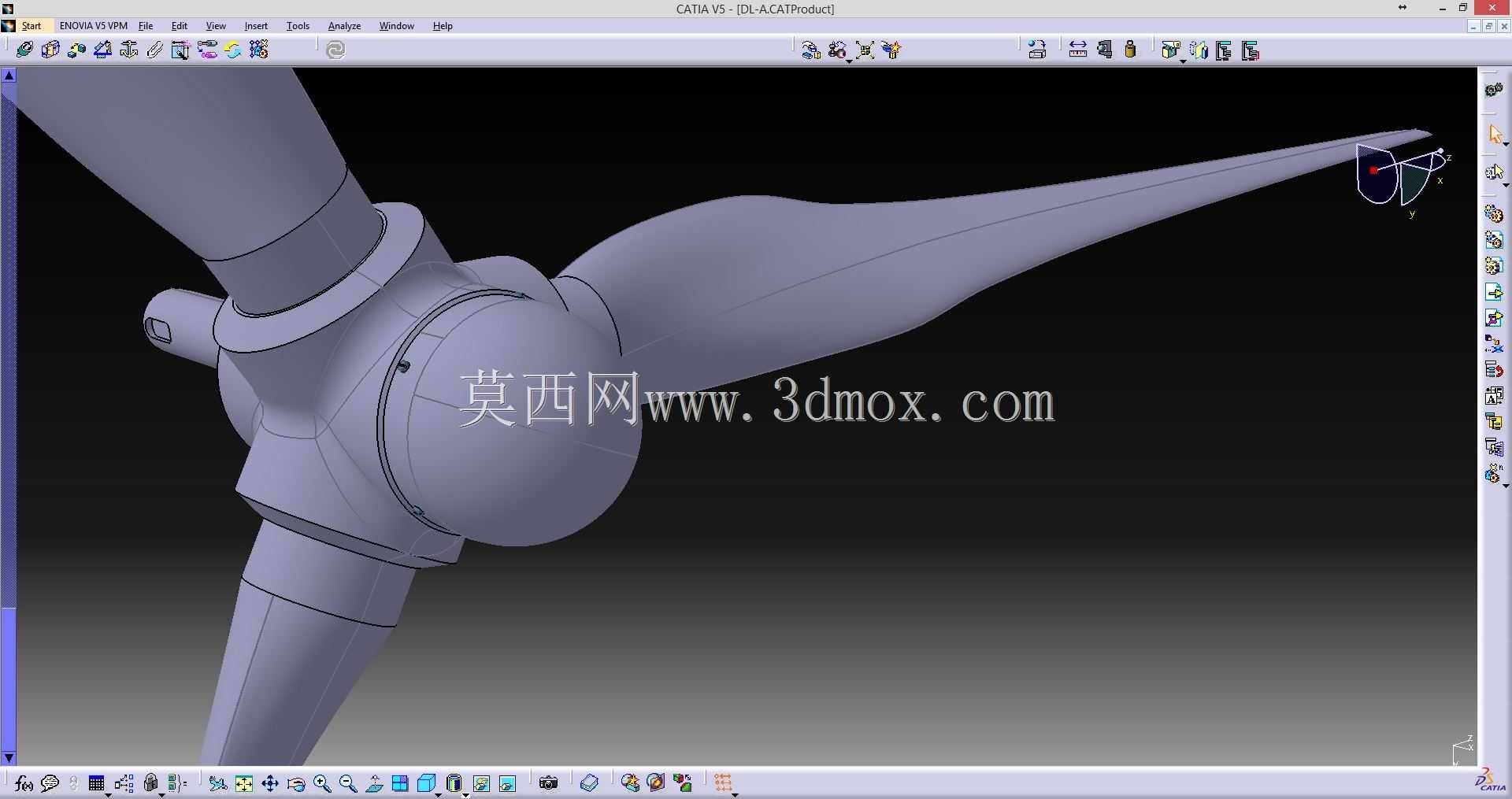

该结构为采用NACA4412低速翼型设计的水平轴风力涡轮机头，是小型分布式风能捕获系统的核心做功部件，主要应用于离网型户用供电、偏远区域通信基站备用供电、风光互补路灯配套、小型海岛独立微电网等场景，能够在3m/s至25m/s的来流风速区间内稳定捕获风能，将空气流动的动能转化为主轴旋转的机械能，为后端发电单元提供稳定的动力输入。

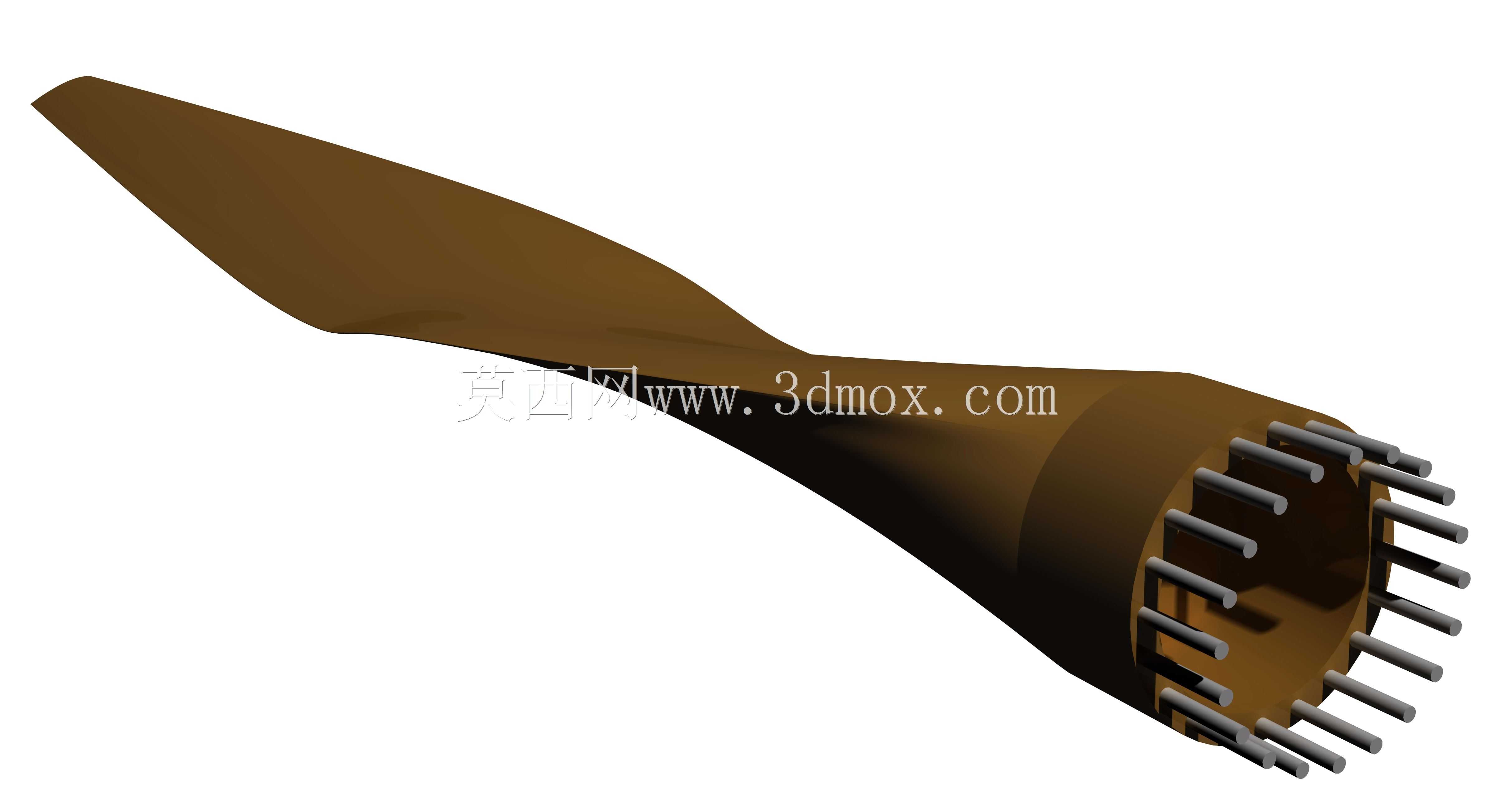

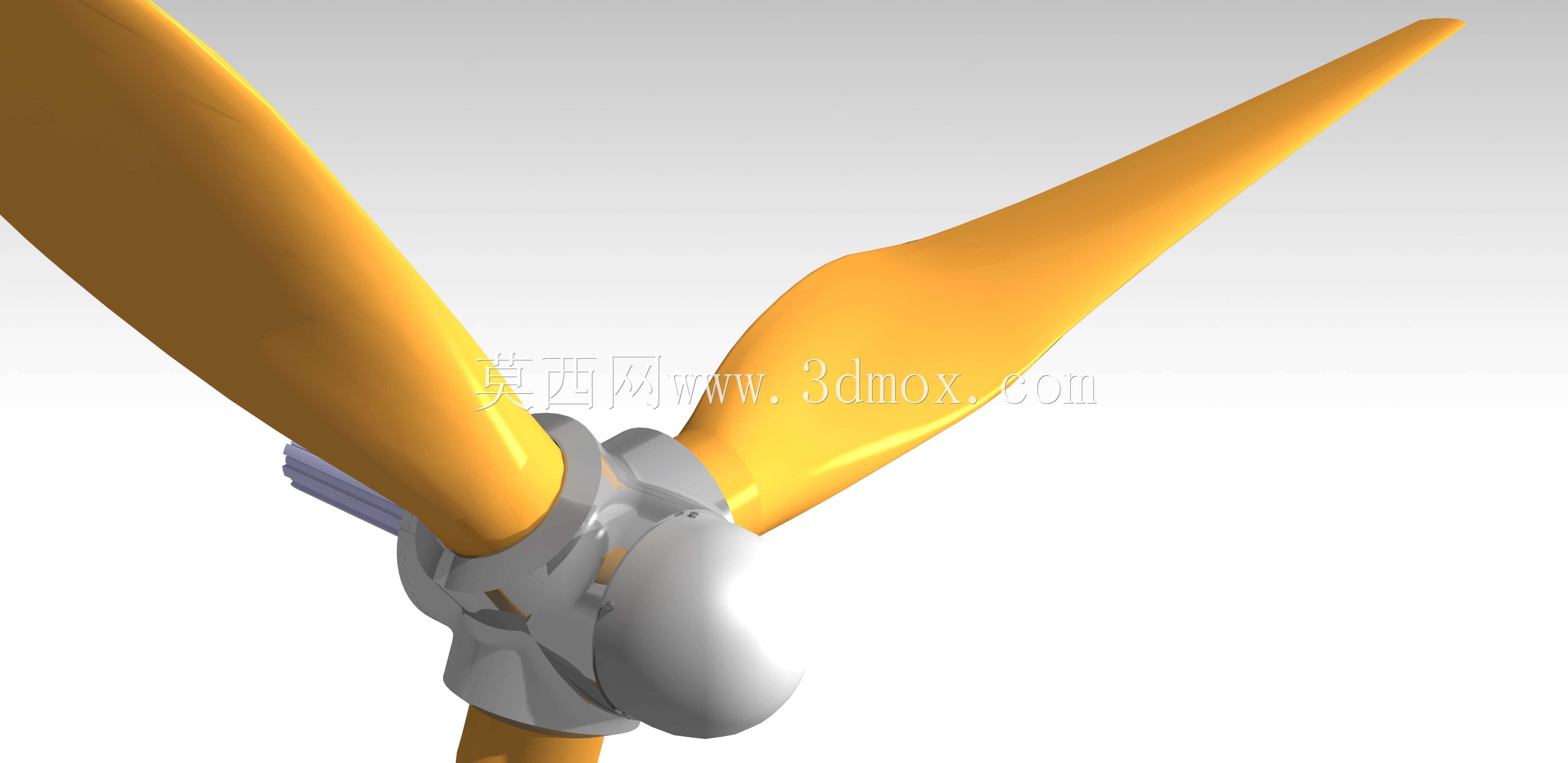

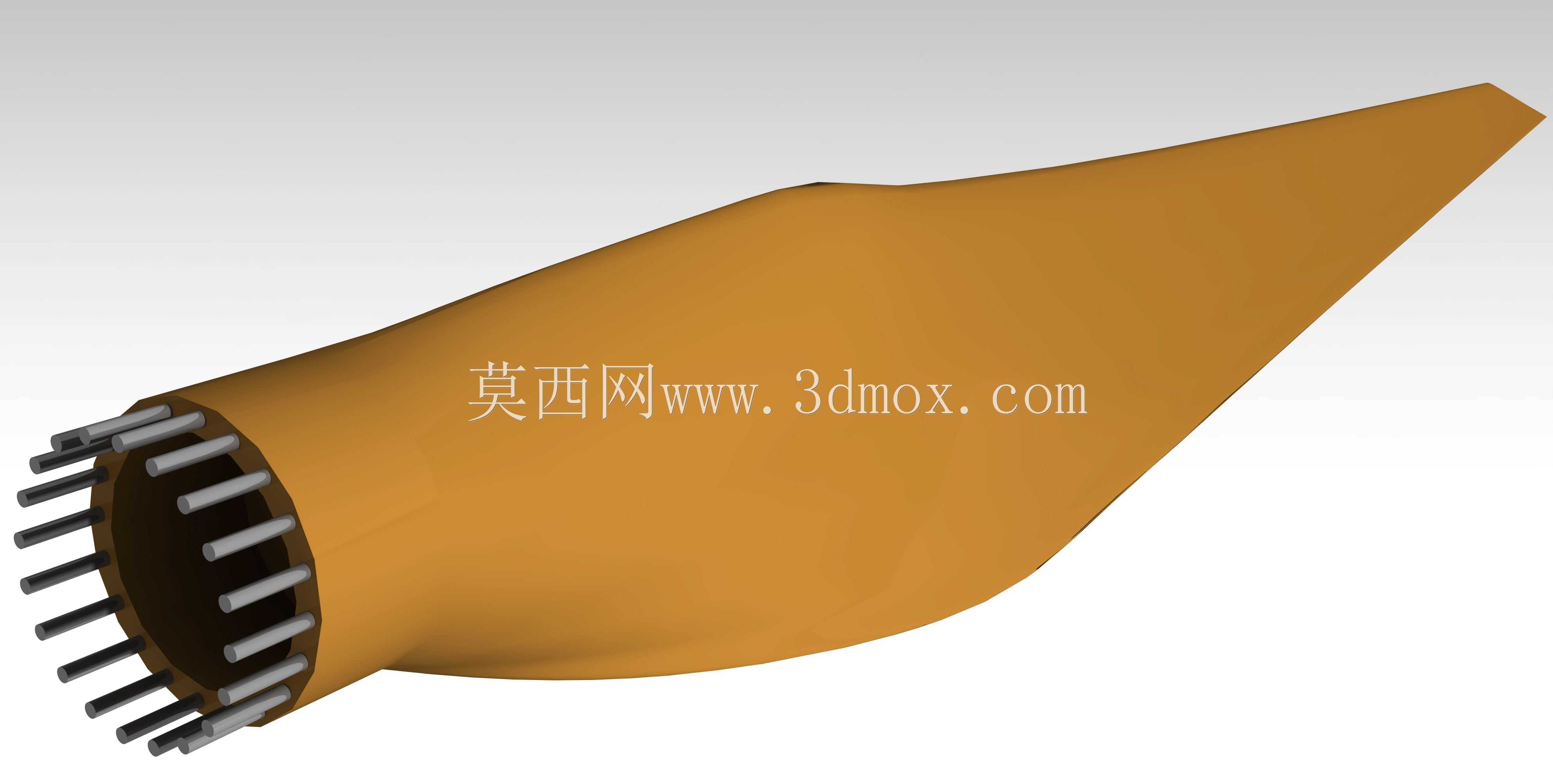

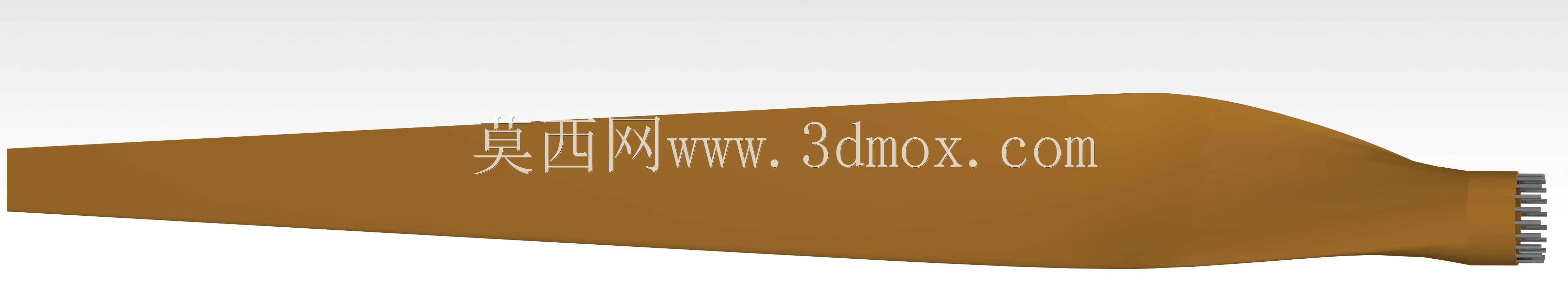

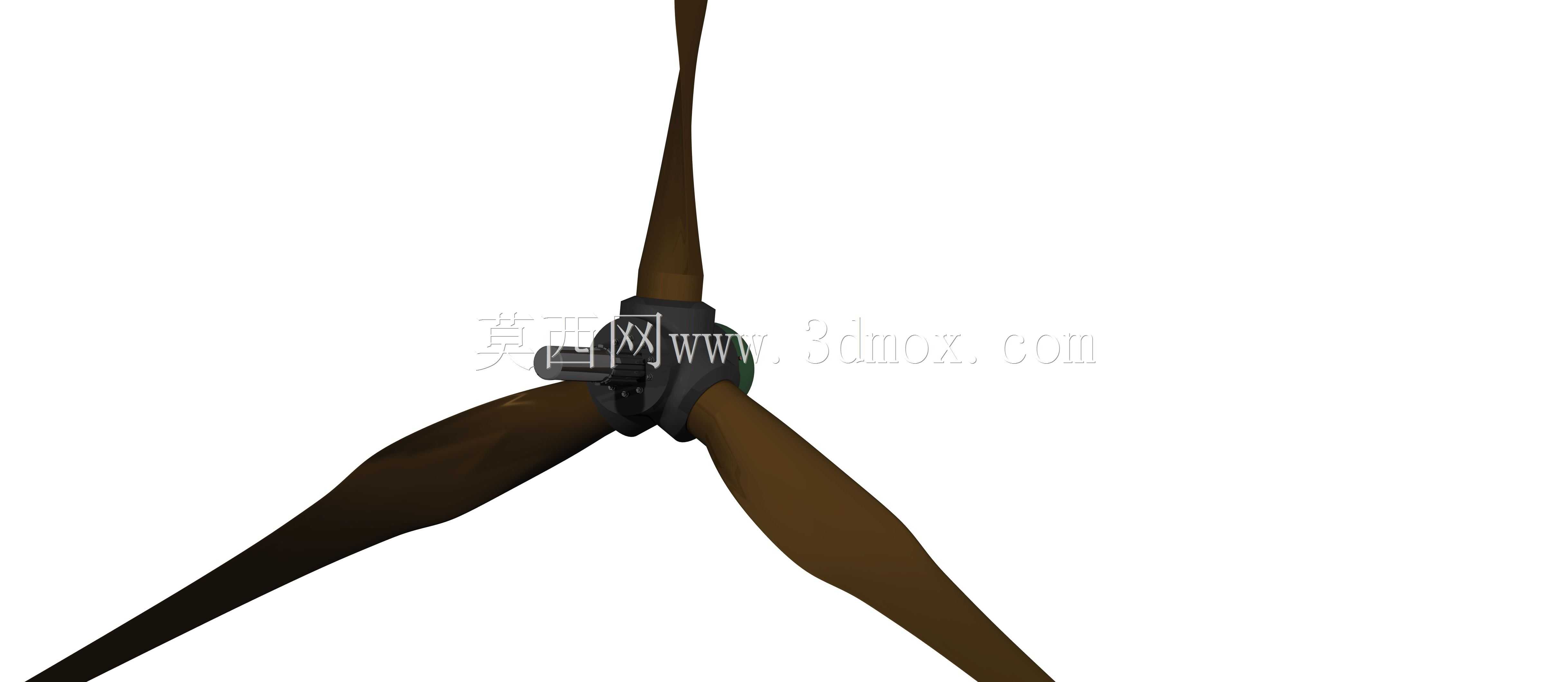

从功能特性来看，该涡轮采用三叶片对称布局，相比两叶片结构运行振动更小、气动噪声更低，在湍流风况下的载荷波动幅度可降低18%左右，适配复杂地形的近地面风场特性。叶片选用NACA4412翼型作为基础截面，该翼型最大相对厚度为12%，最大相对弯度为4%，弯度位置位于弦长40%处，在低雷诺数工况下具备优异的升阻比特性，失速迎角范围宽，能够在风速突变时延缓气流分离，降低叶片失速带来的结构冲击风险。叶片沿展向做了线性扭角设计，从叶根到叶尖扭角递减12度，匹配不同展向位置的线速度差异，让整个叶片截面都能处于最优攻角区间，提升整体风能利用效率。

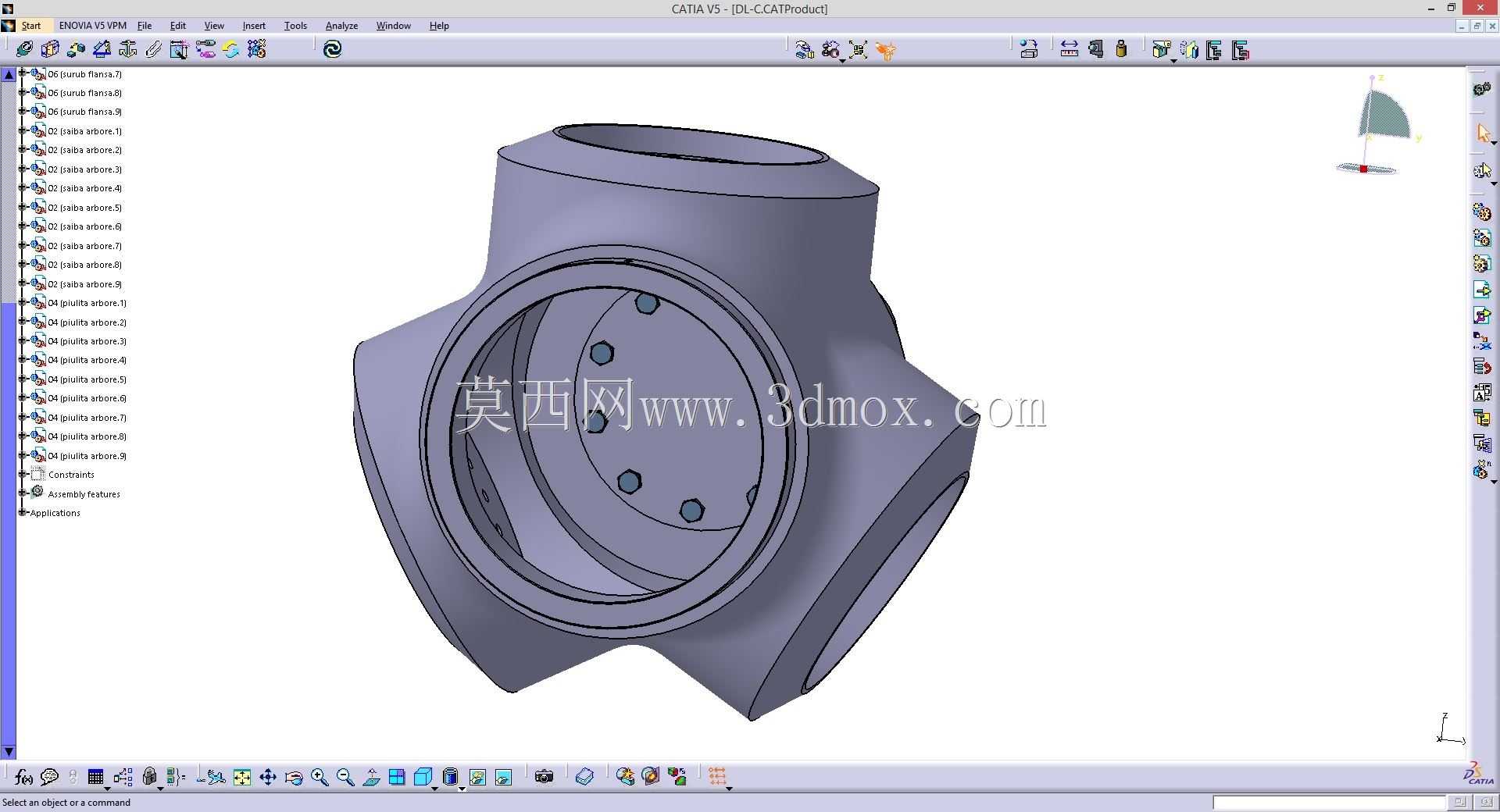

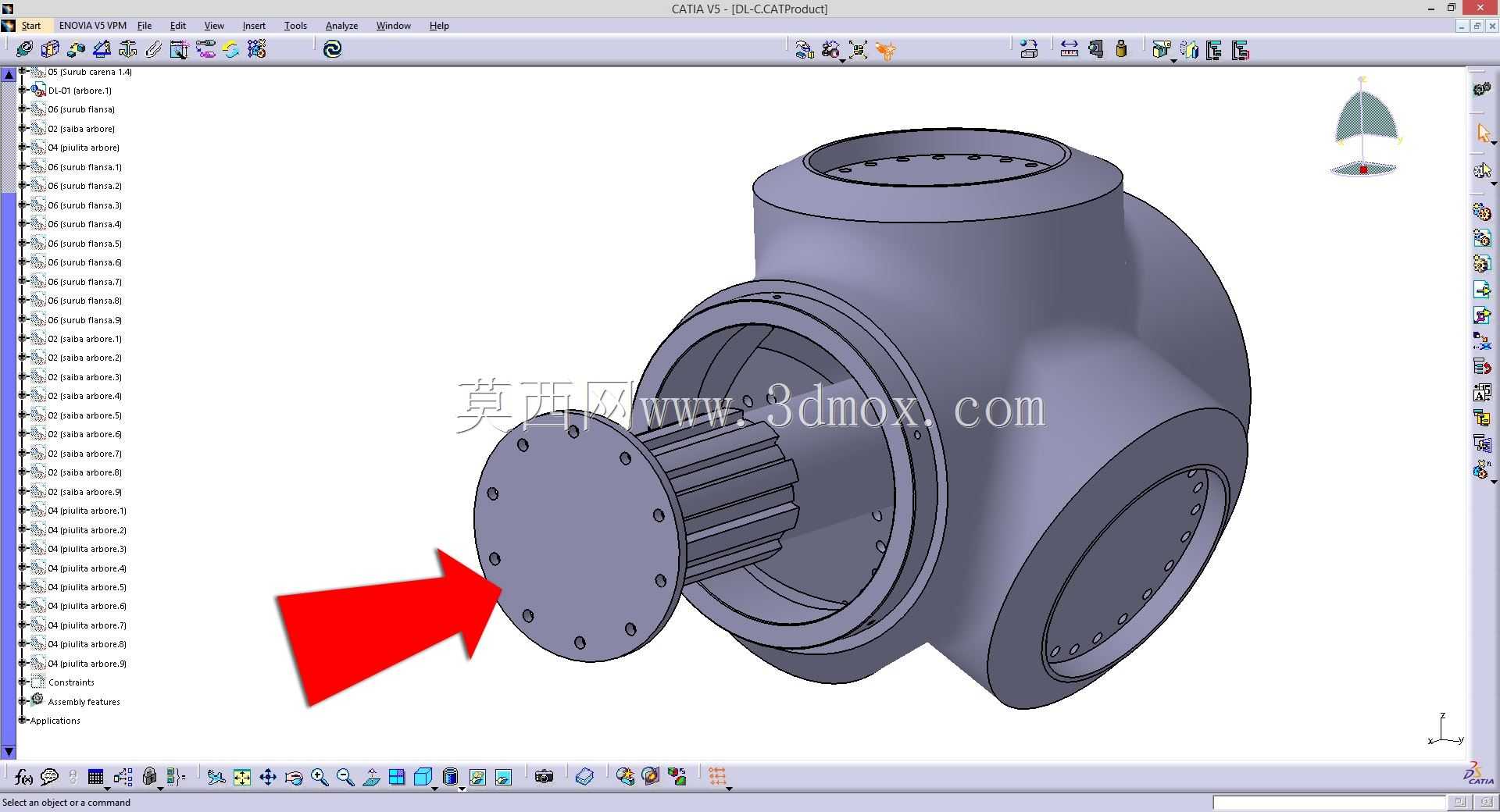

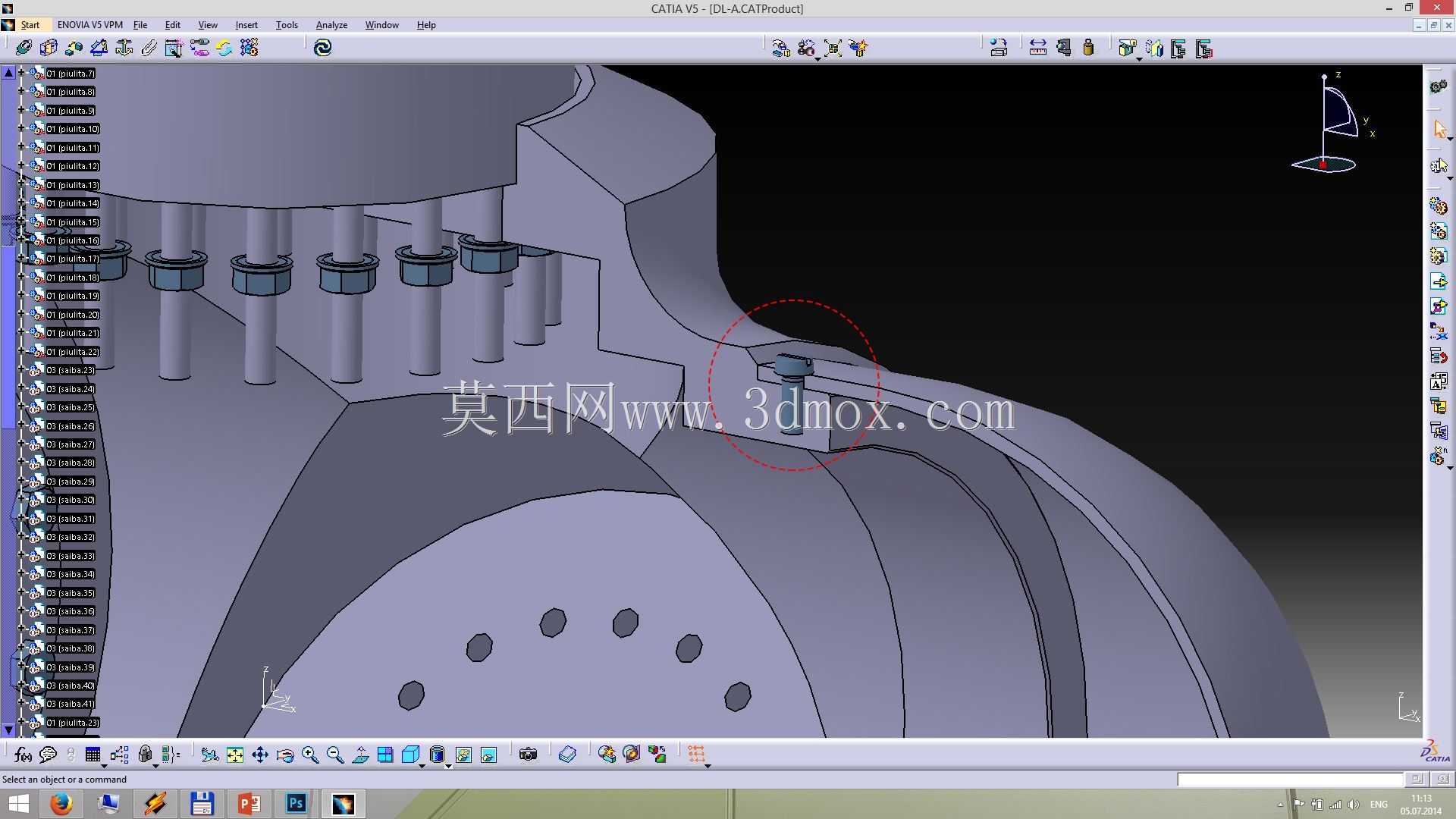

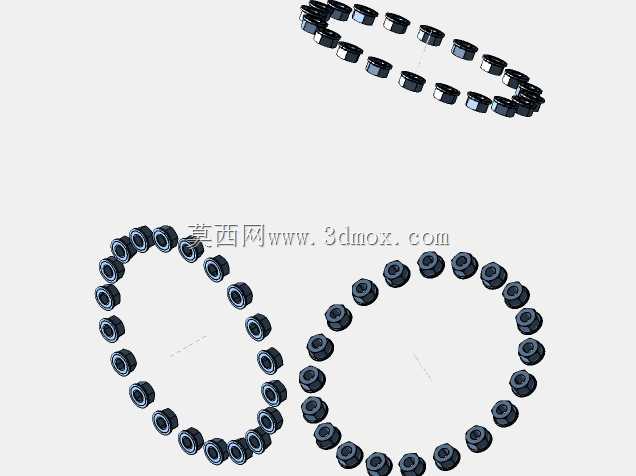

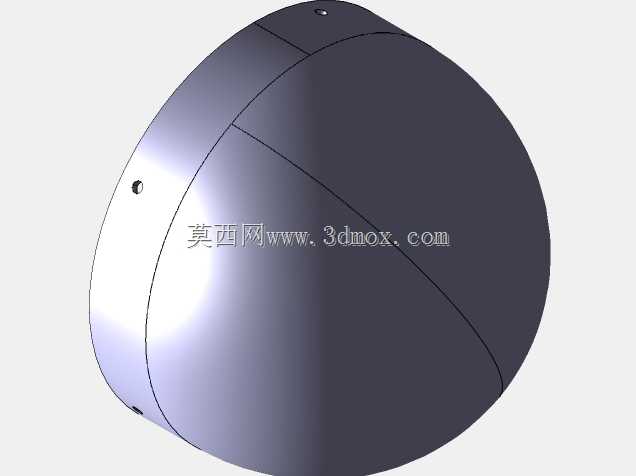

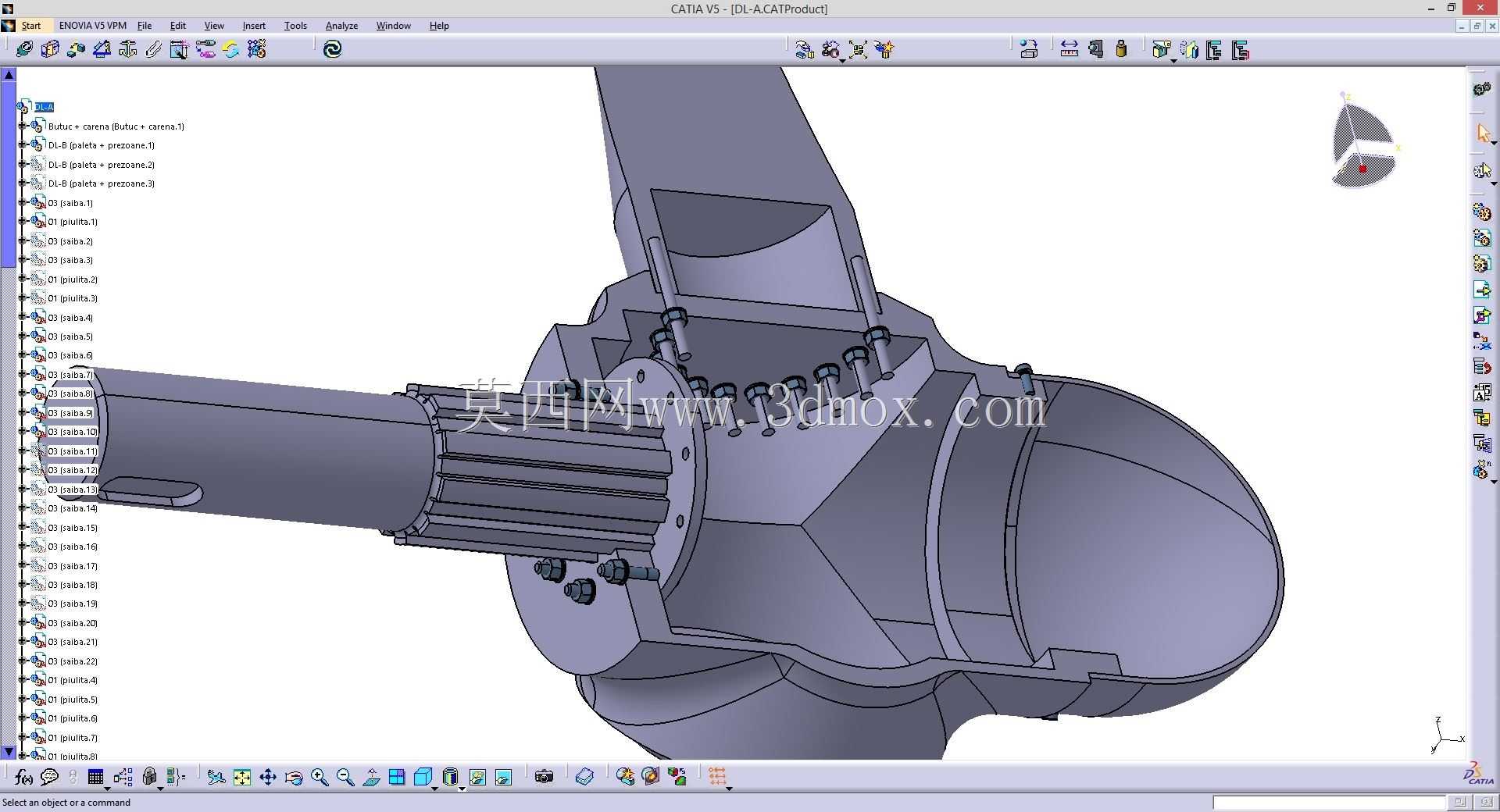

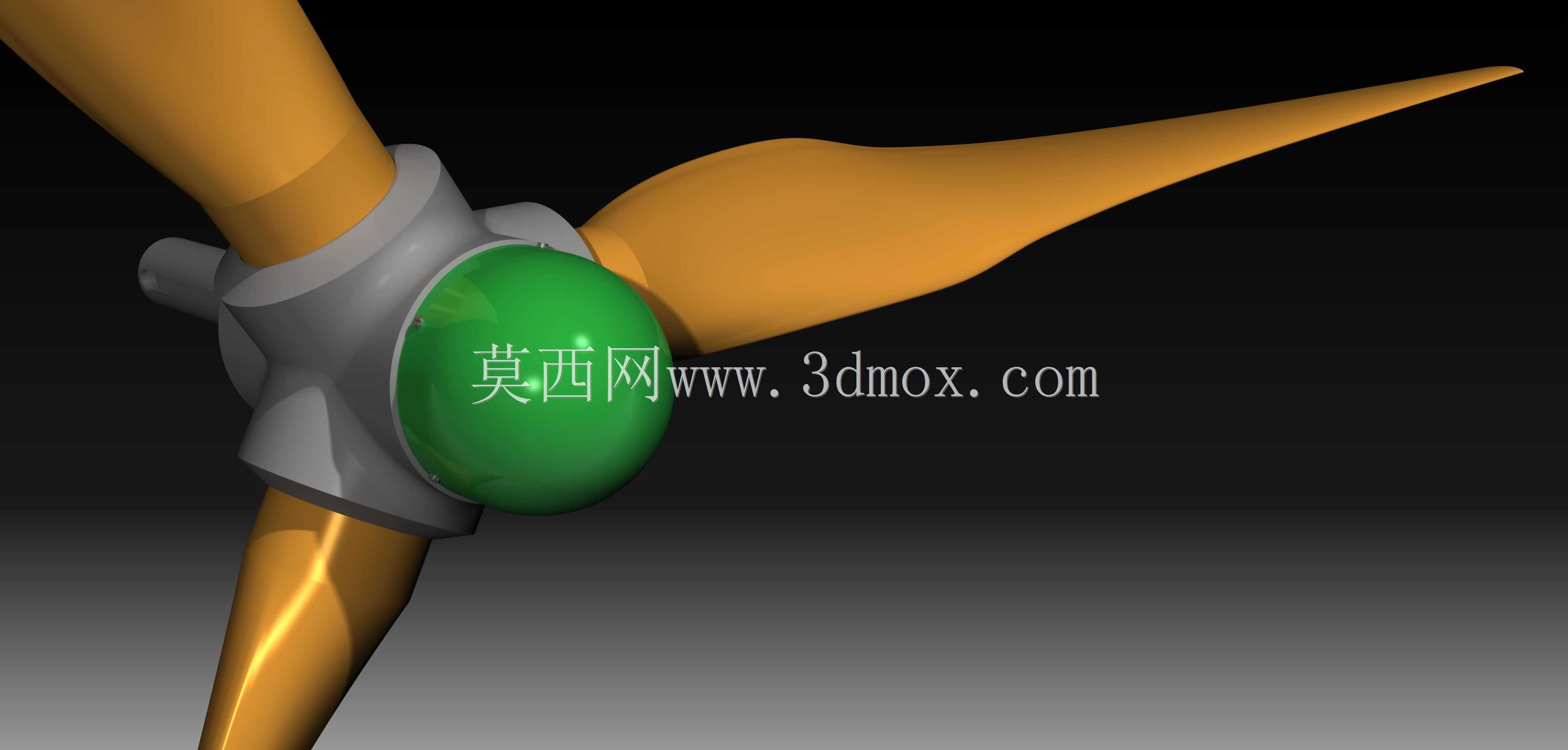

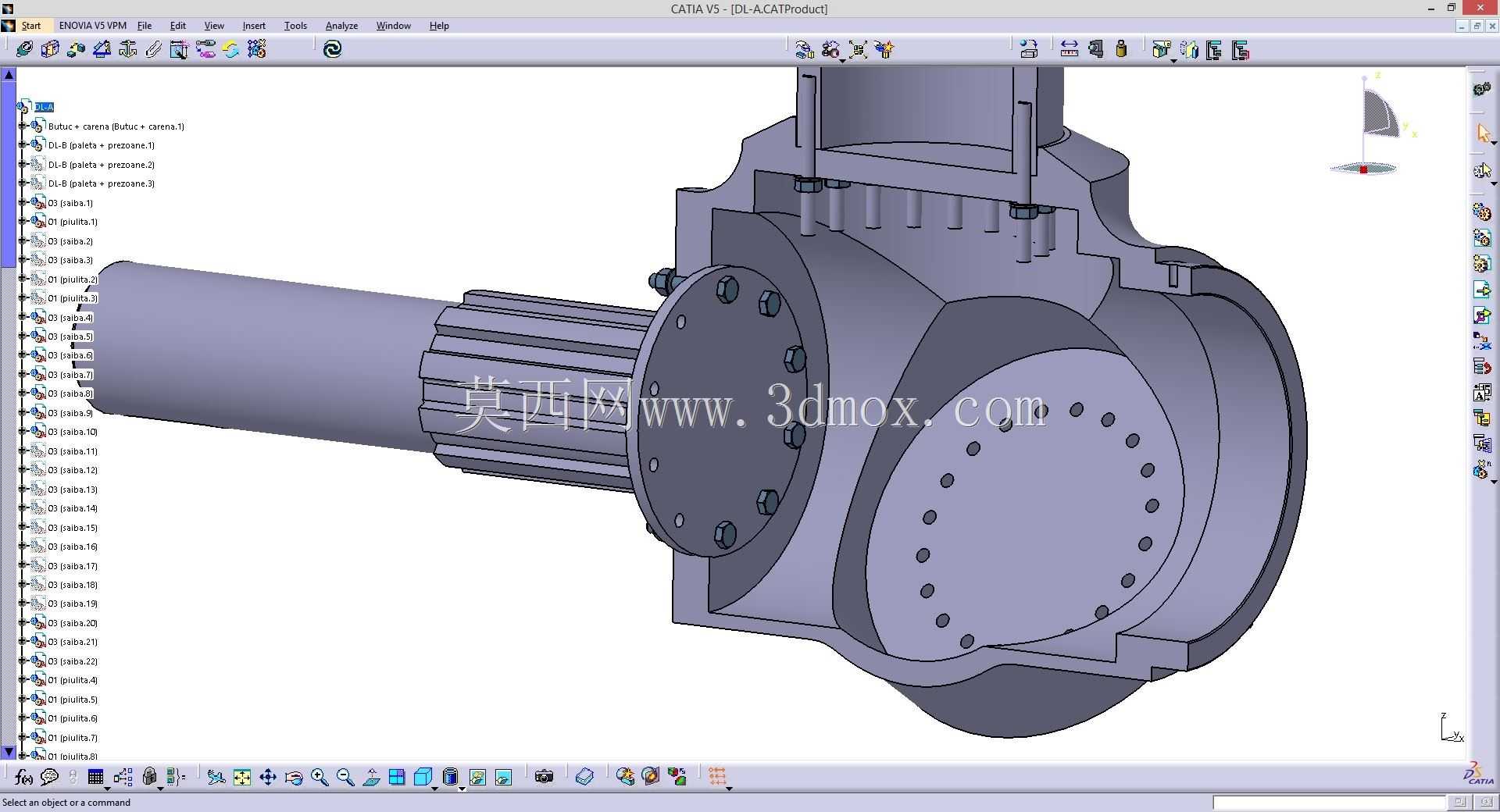

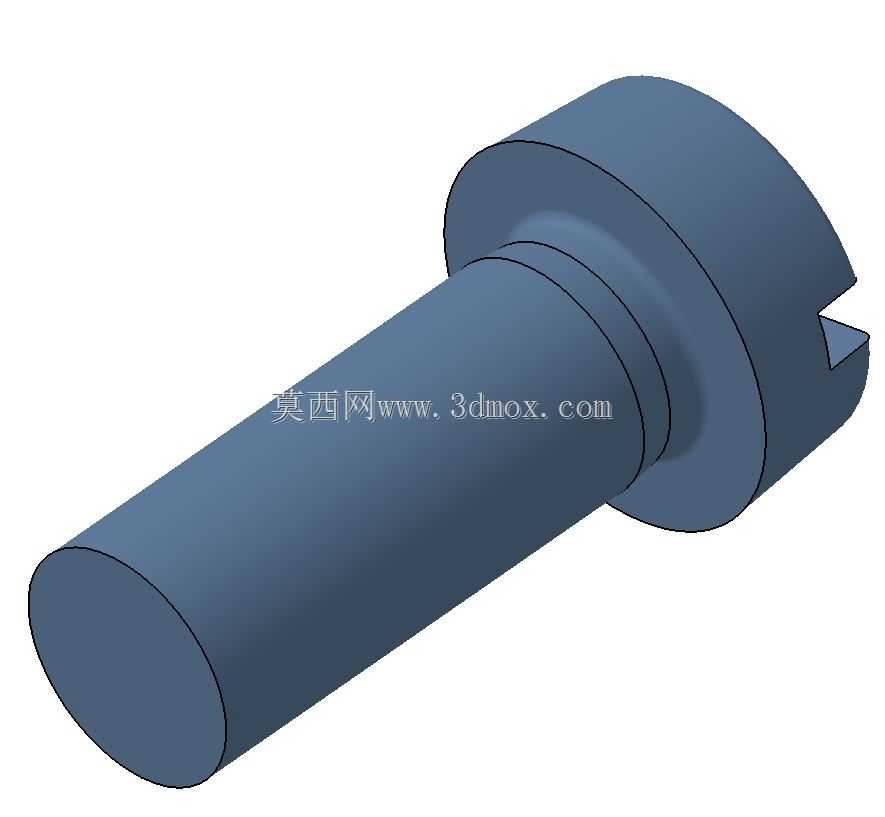

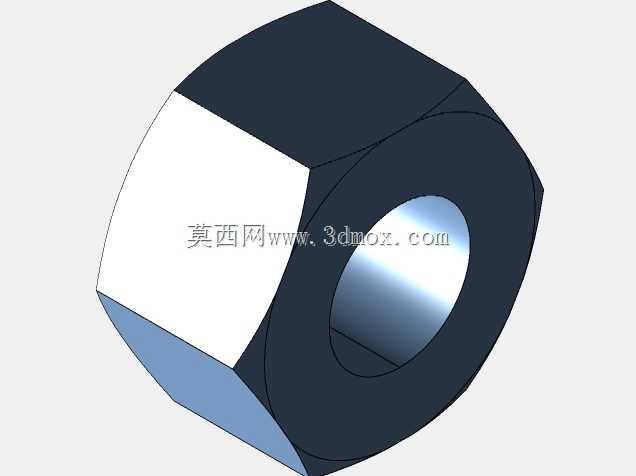

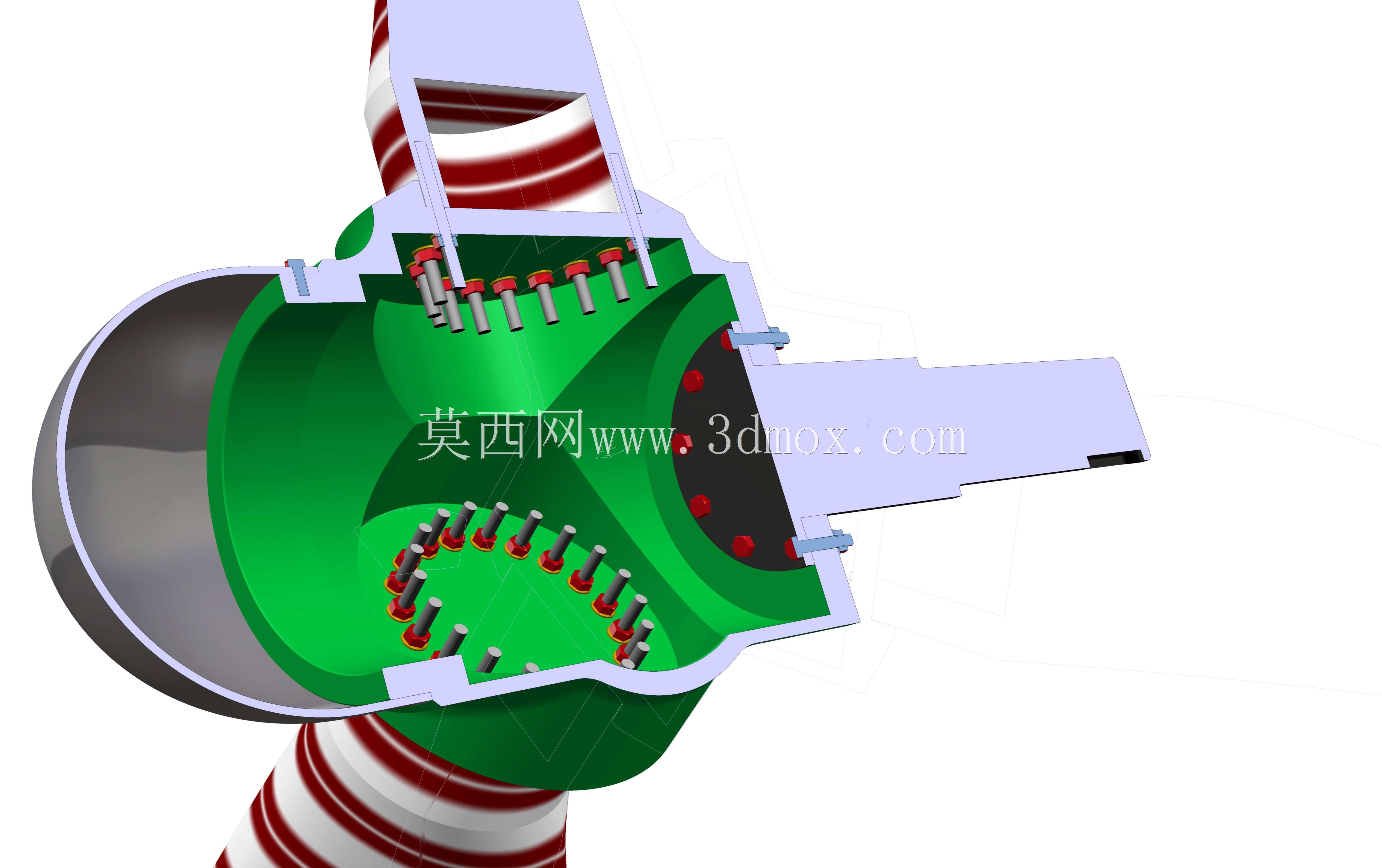

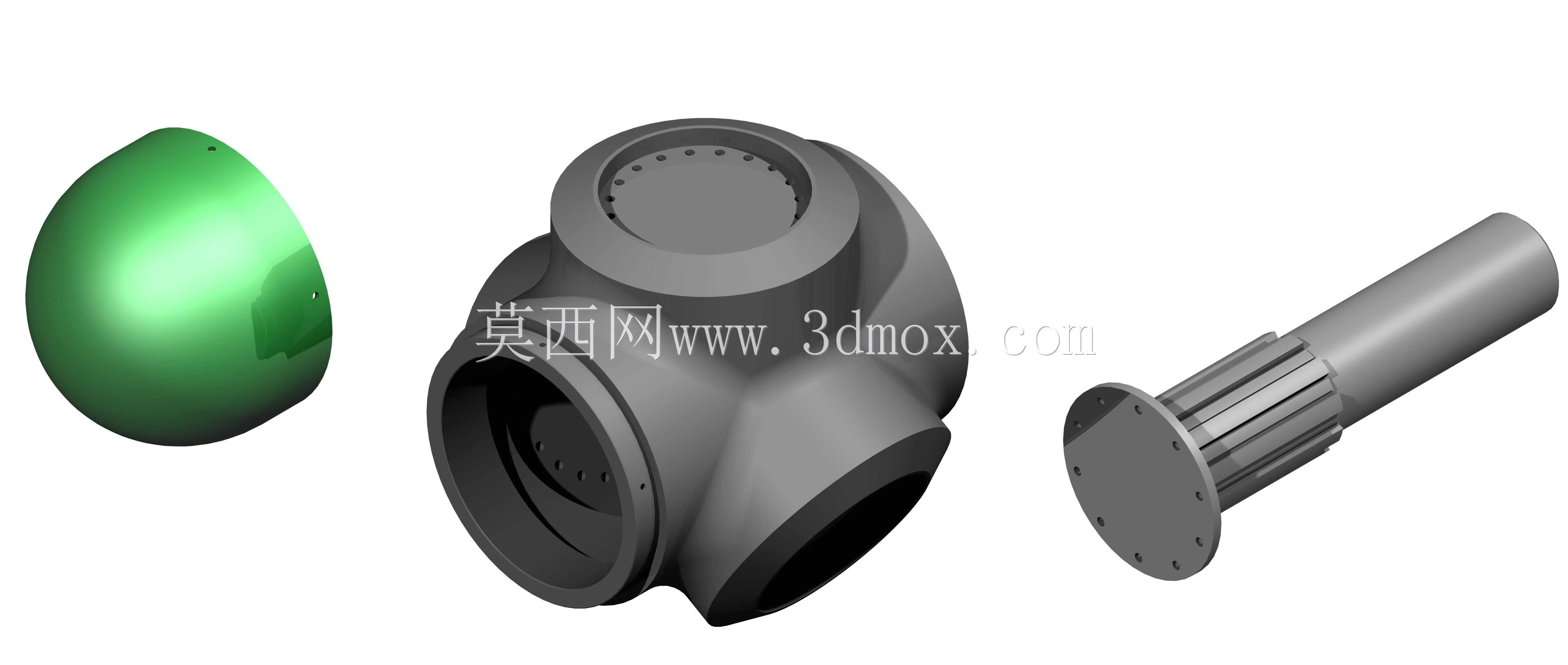

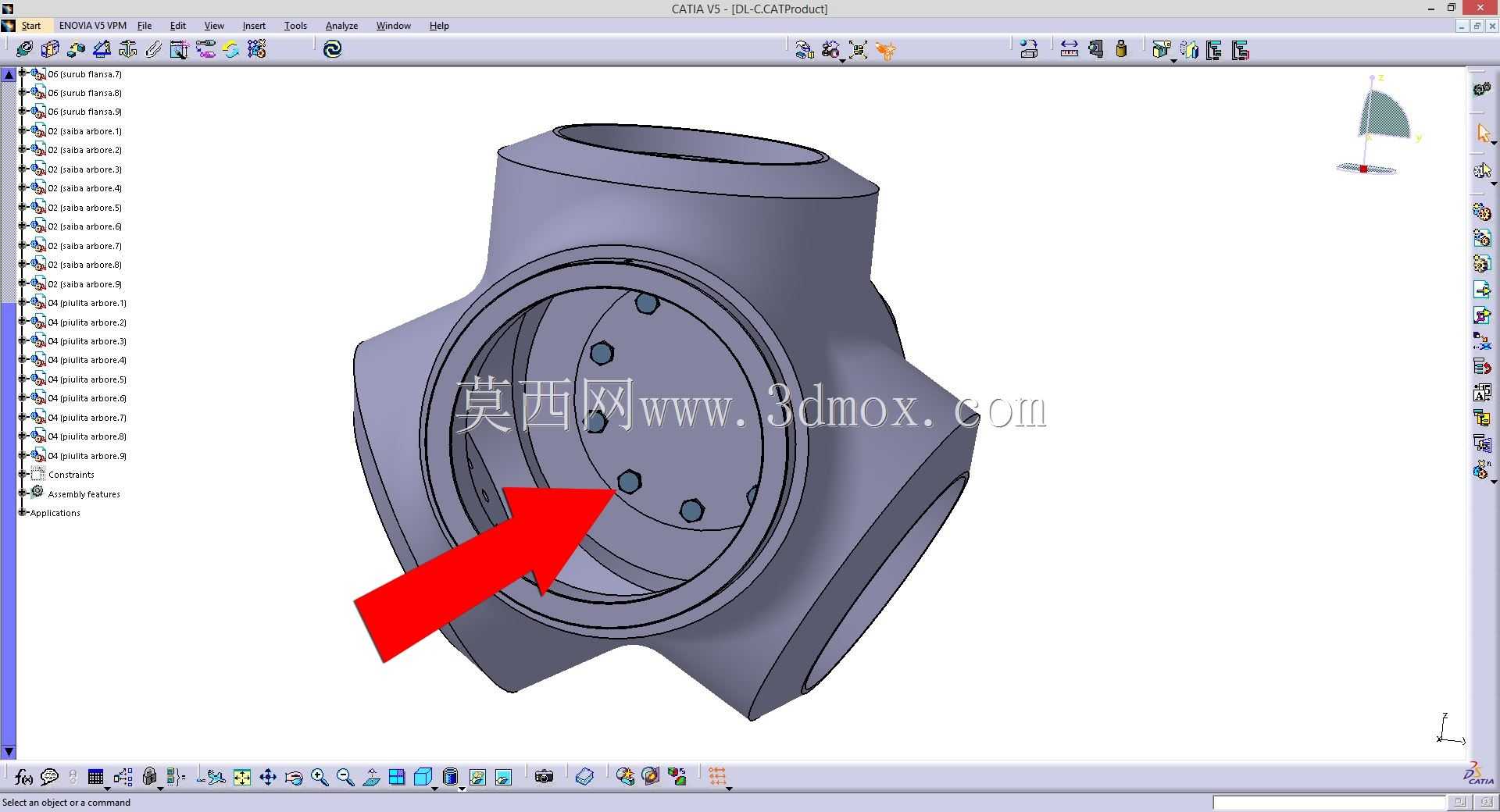

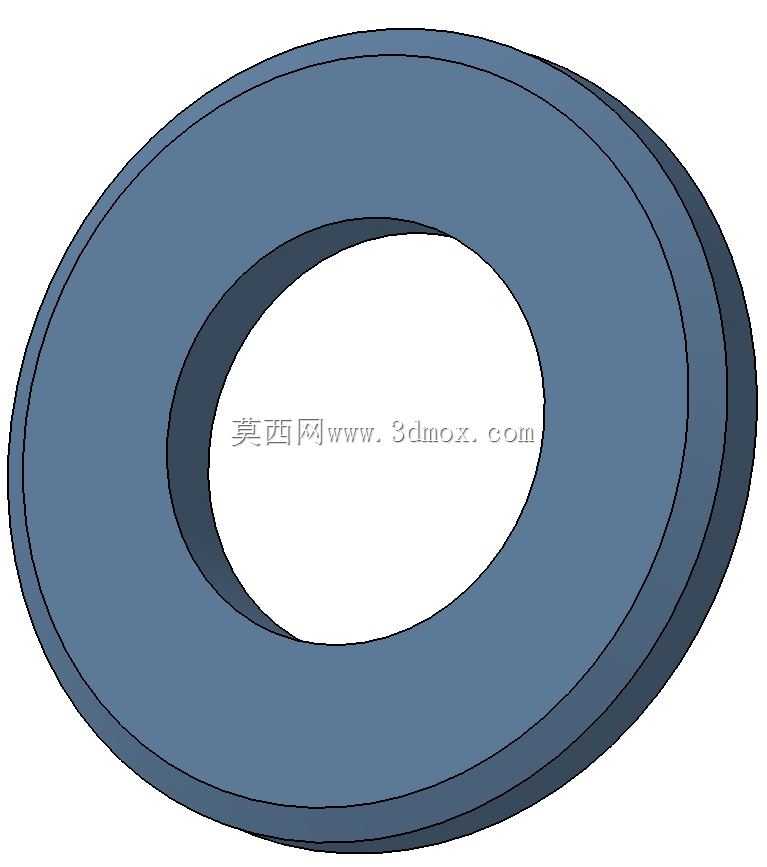

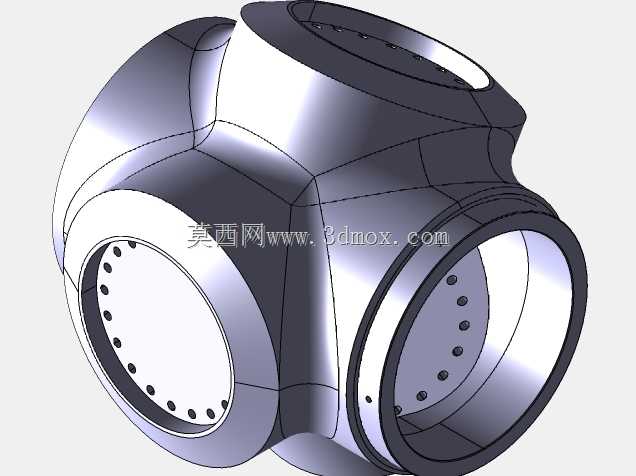

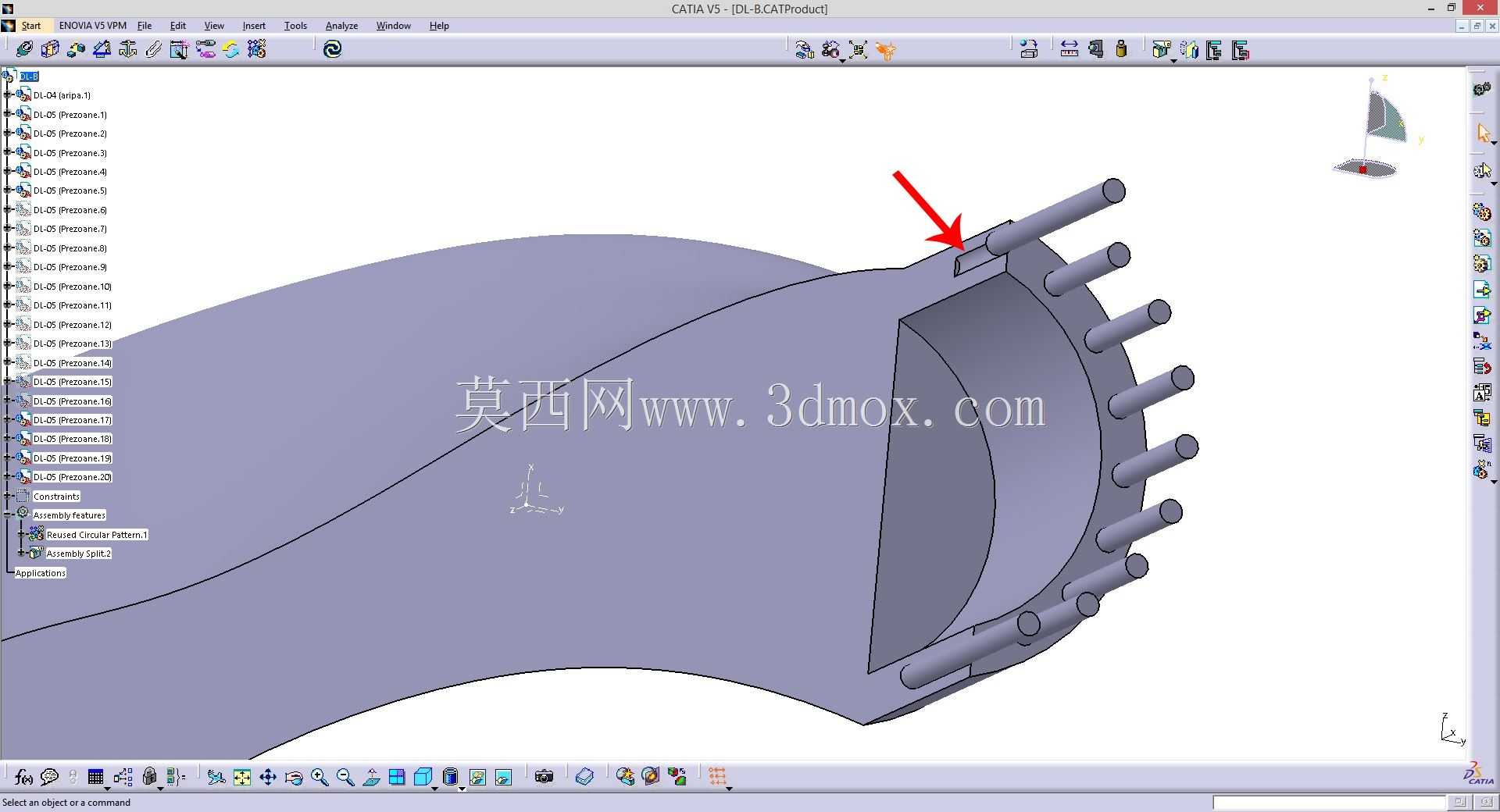

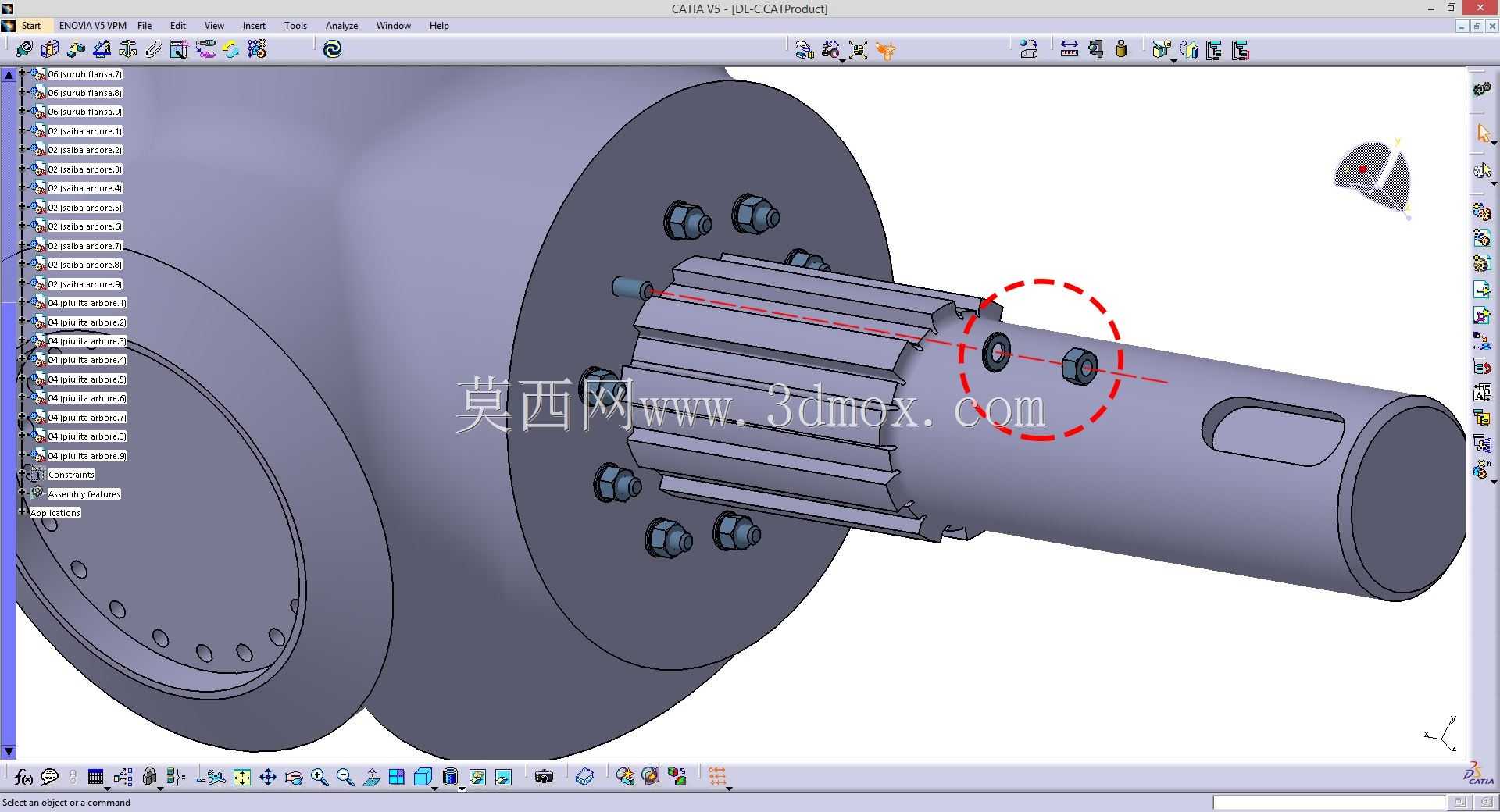

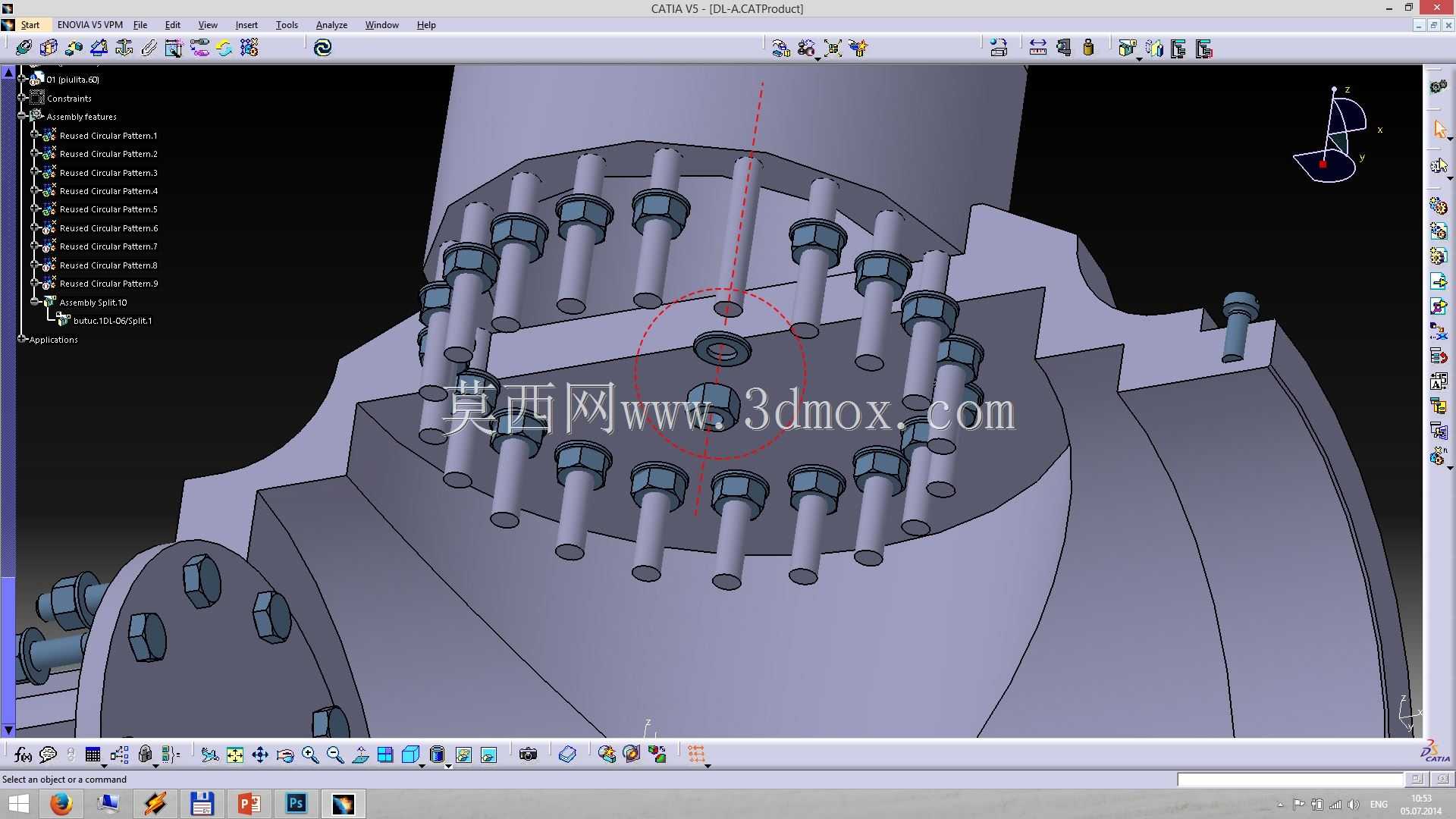

设计过程中优先考虑了安装与运维的便捷性，叶片与轮毂采用插接式定位配合，配合端面法兰螺栓锁紧，单支叶片可独立拆装，无需整体拆卸机头即可完成受损叶片的更换，大幅降低高空运维的作业难度。轮毂采用流线型球形整流罩设计，既可以降低轮毂位置的空气阻力，减少来流对叶根区域的气流干扰，也能够保护内部的主轴连接结构、变桨驱动组件免受雨水、沙尘的侵蚀。整体安装边界上，该涡轮风轮旋转直径适配10kW级以下的小型风力发电机组，轮毂中心安装高度可根据场景在8米至15米区间调整，叶尖与塔筒的安全间隙满足行业规范要求，运行过程中不会出现叶片扫塔的风险。叶根位置做了局部加厚处理，提升结构强度以承受离心载荷与气动弯矩，叶片表面做光滑过渡处理，减少积灰与附面层摩擦阻力，长期运行下的气动性能衰减率更低。
