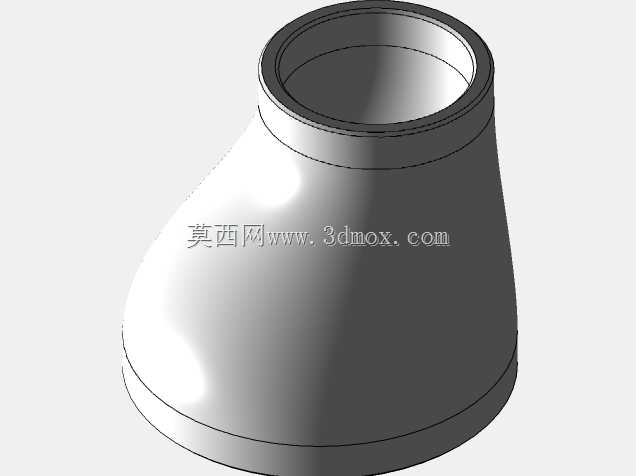

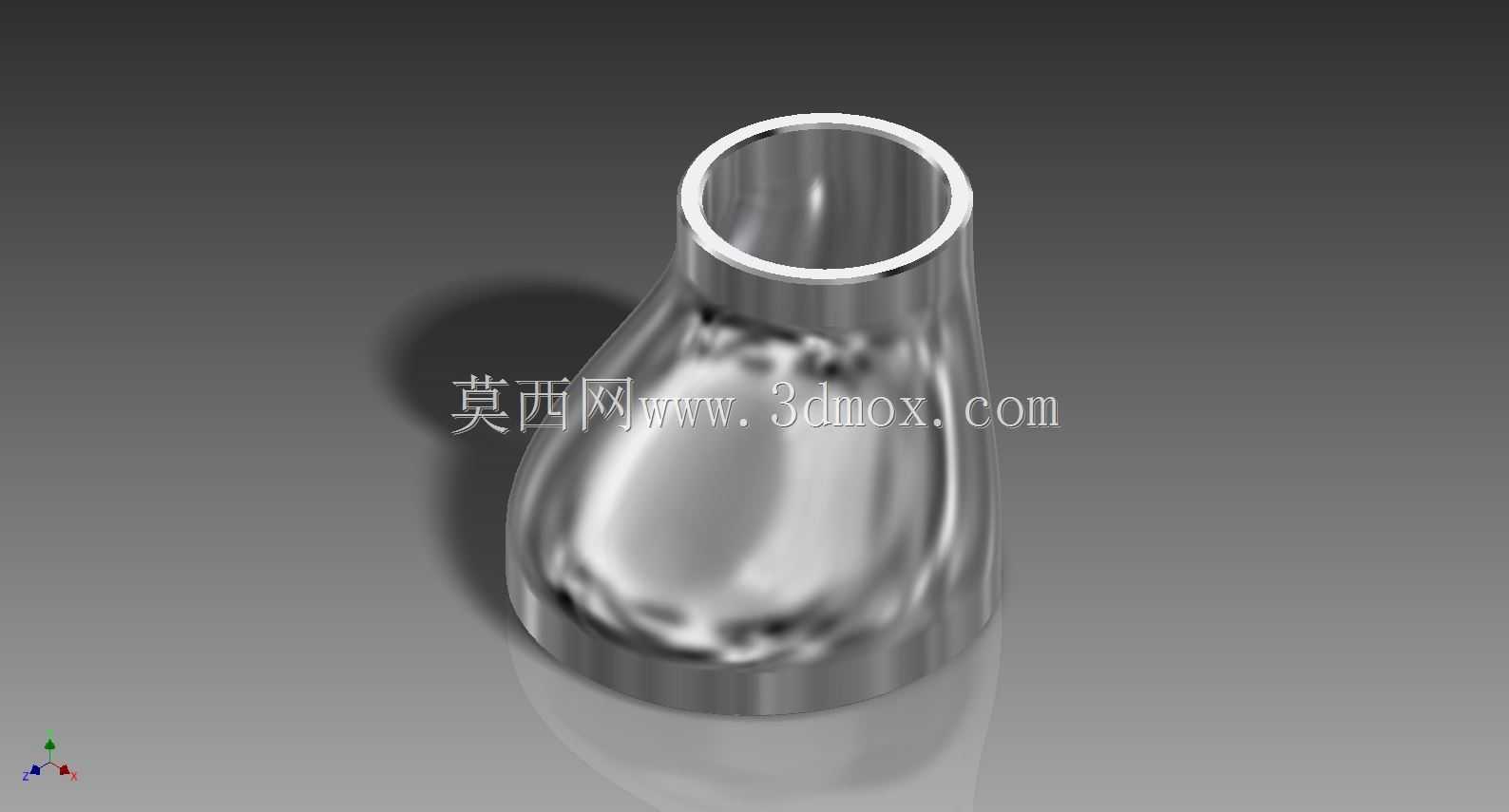

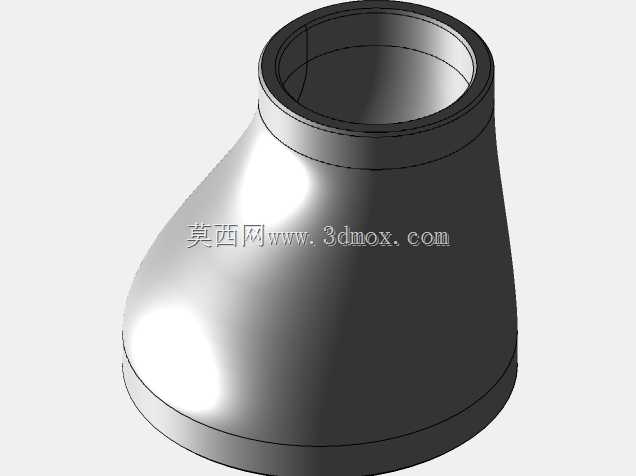

SCH40标准偏心异径管结构设计

在工业管路系统的布局设计中，偏心异径管是解决不同管径管路对接、同时规避管路集气或积液问题的核心管件，这款适配ANSI B16.9标准的SCH40等级偏心异径管，主要应用在石化输送、市政给排水、工业循环水、暖通空调等需要水平管路变径的场景中。和同心异径管不同，偏心异径管的两端管口圆心存在固定偏心距，在水平安装时可以通过调整偏心方向，让管路的底部或顶部保持齐平：当输送液态介质时将偏心侧朝下安装，能避免管路变径位置形成气塞，保障介质输送的稳定性，减少管路振动与气蚀风险；当输送气态介质时将偏心侧朝上安装，可避免变径位置积液，降低管路腐蚀与介质残留的概率。从结构设计逻辑来看，这款异径管采用平滑过渡的变径曲面，两端分别适配18英寸与10英寸的标准管路接口，壁厚符合SCH40压力等级要求，能够承受对应等级的管路内压与温度载荷，过渡段的曲面曲率经过反复校核，既保证了介质流经时的流态平稳，减少局部阻力损失，也避免了截面突变带来的应力集中问题，提升管件长期运行的结构可靠性。在安装边界上，该管件两端可直接与对应管径的标准法兰、对焊管路进行连接，安装时不需要额外加工过渡接口，偏心结构的设计也能减少管路变径时的空间占用，避免为了对齐管路额外增加弯头或短节，有效优化管路布局的紧凑性。实际工程应用中，这类偏心异径管常安装在泵组进出口、换热器管路接口、不同管径输送管线的衔接位置，在泵进口处使用偏心异径管，能够避免变径位置积气导致泵的气蚀，延长泵组的使用寿命；在重力流管路中使用，可保障介质流动顺畅，减少淤积堵塞的可能。建模过程中严格遵循标准规定的尺寸公差，曲面过渡处做了圆滑处理，没有尖锐棱角，既符合实际加工的工艺要求，也能准确反映管件的真实安装尺寸，方便设计人员在管路三维布局时直接调用，提前校验管路安装空间、对接位置的匹配度，减少现场安装时的干涉问题。
