小型船型翘板开关箱式控制组件

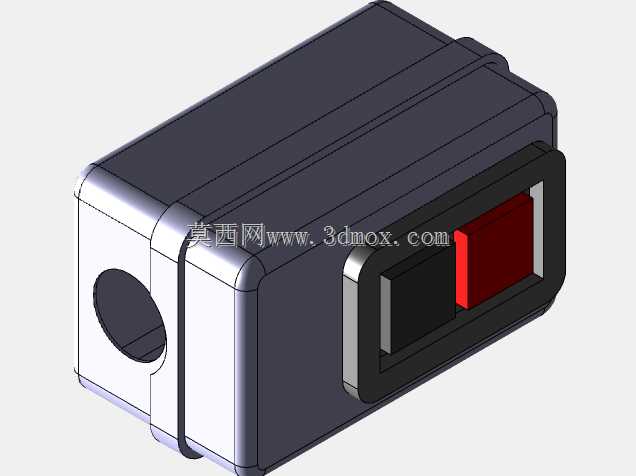

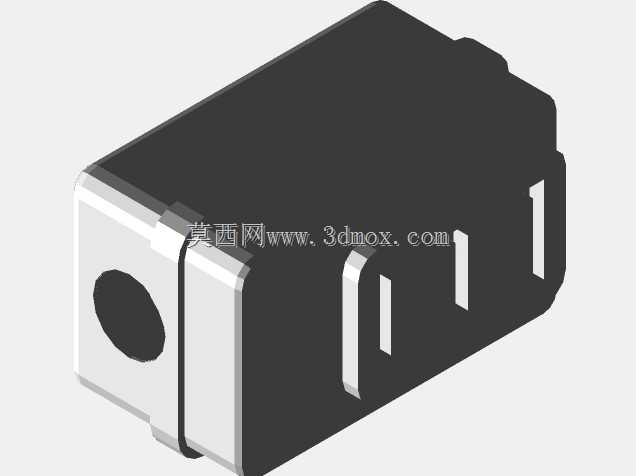

这类翘板式开关控制组件，多应用在小型机电设备、桌面型工控终端、便携检测仪器的操作面板区域，作为单回路电源通断或者小功率负载的切换控件使用，日常接触最多的场景是小型台钻、桌面型3D打印机、便携试验箱的侧部操作区，也会集成在非标工装的本地控制盒上，用来给执行回路做本地手动通断操作。从结构设计来看，整体采用方壳封装形式，壳体做了圆角过渡处理，避免安装和操作过程中锐边划伤操作人员，侧部预留的穿线孔是用来引入外接导线，孔位直径适配常规的RVV0.5到1平方毫米的多股铜芯线，穿线后可以搭配橡胶护线圈做线缆防护，避免长期拉扯磨损线皮造成短路隐患。前端的操作翘板做了双色区分，红色拨块对应接通状态，黑色区域对应断开位置，操作人员不需要凑近看标识，仅凭拨块露出的颜色就能快速判断回路通断状态，这种设计在车间光线不足的场景下实用性很强，能减少误操作概率。壳体的安装边界做了齐平设计，既可以嵌入式卡装在设备面板的预开方孔内，也可以通过壳体背部的固定耳用自攻螺丝直接固定在薄钣金或者绝缘板上，安装时不需要额外做复杂的定位结构，常规钳工开孔就能完成装配。内部的触点结构设计预留了足够的爬电距离，适配AC220V以内的低压控制回路，额定通断电流可以覆盖常规小型设备的控制回路需求，翘板的操作行程做了阻尼优化，拨动手感清晰，不会出现虚位导致的接触不良问题，壳体的合缝位置做了卡扣加定位筋的结构，不需要打螺丝就能扣合紧密，日常检修更换内部触点的时候拆装很方便，不需要借助专用工具就能打开壳体。设计过程中优先考虑了操作的容错性，翘板的按压面做了内凹处理，手指按压的时候不容易滑脱，壳体外部没有突出的易损结构，即使设备搬运过程中发生轻微磕碰，也不会损坏开关的操作部分，侧部的穿线孔位置做了加厚处理，锁紧护线圈的时候不会出现壳体开裂的问题，整体结构紧凑，占用的安装空间很小，适合在布局紧凑的小型设备内部做集成安装，不需要预留太大的操作和装配空间。
