直列六缸内燃机结构展示三维数模

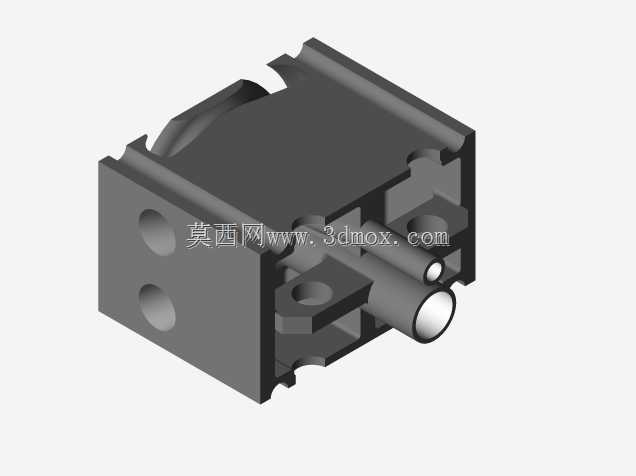

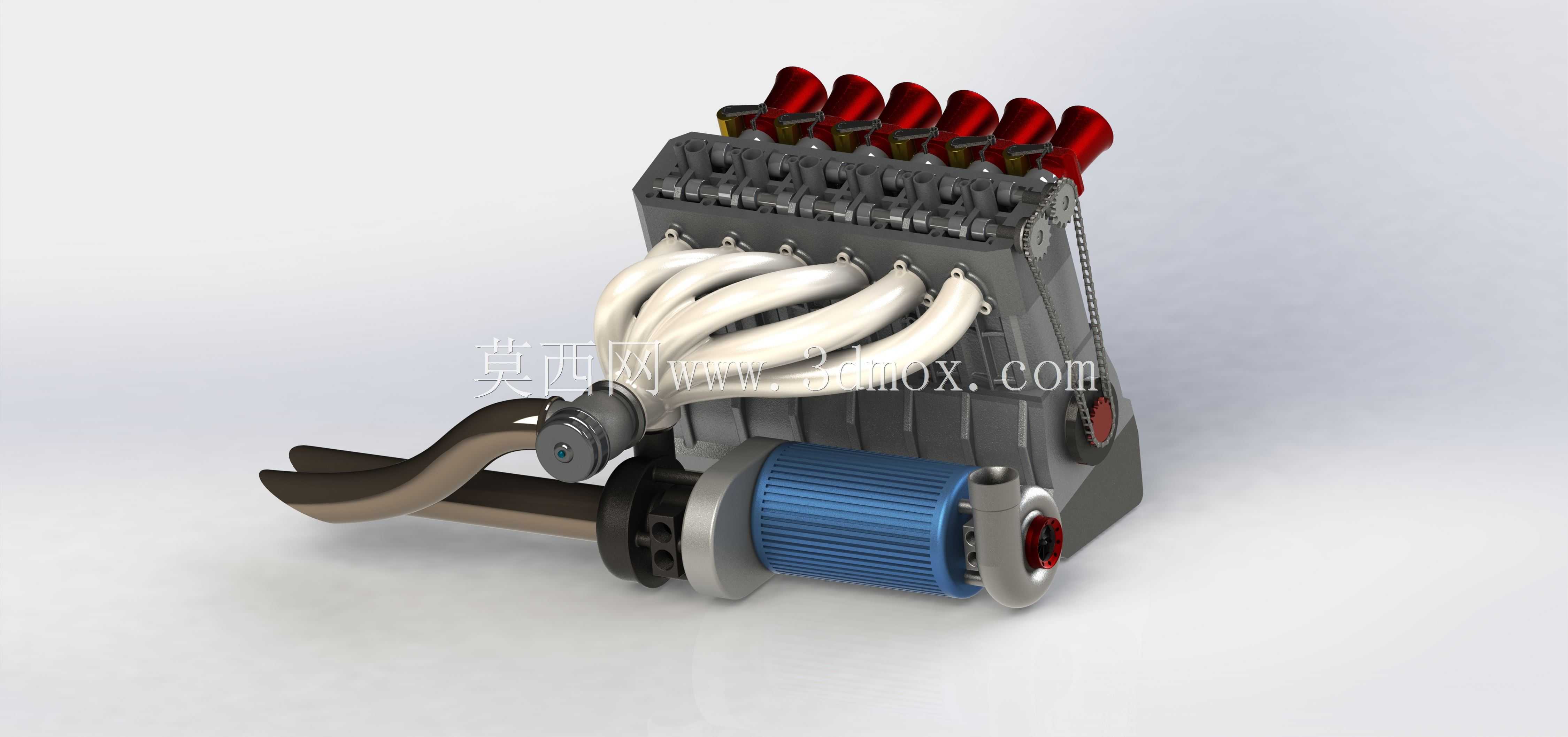

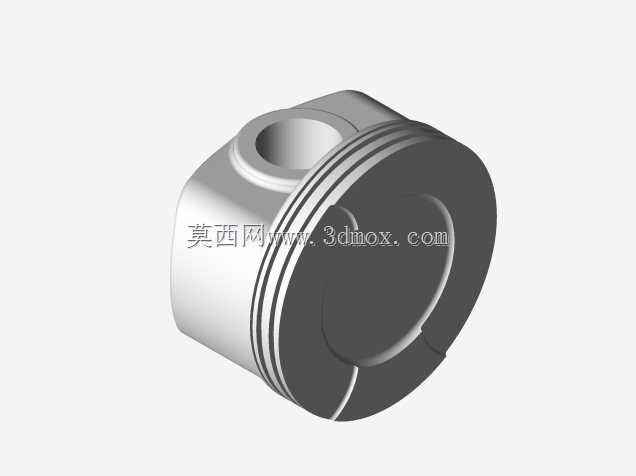

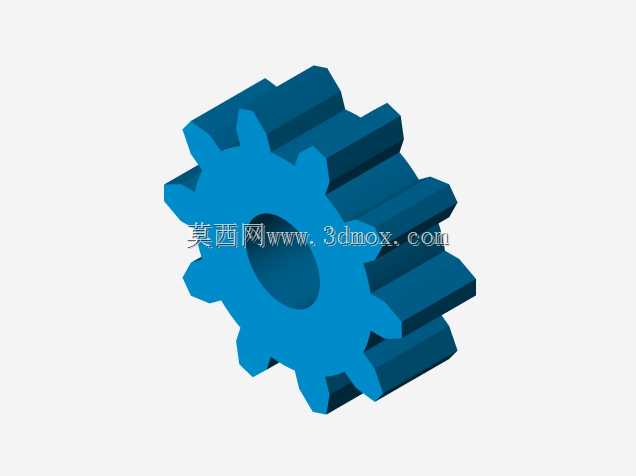

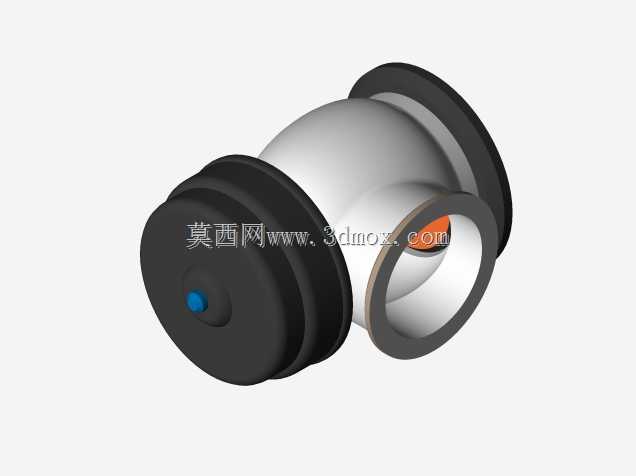

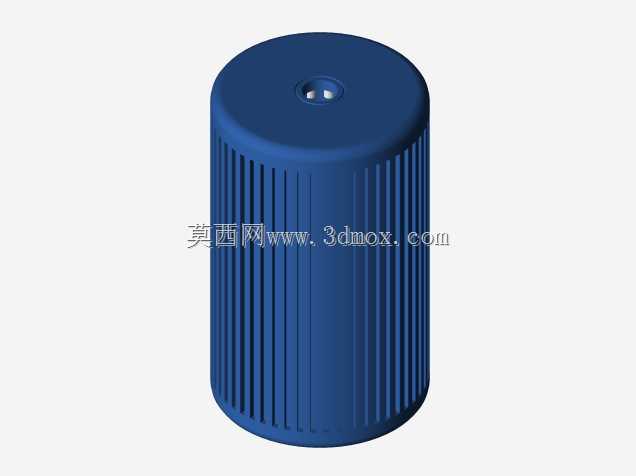

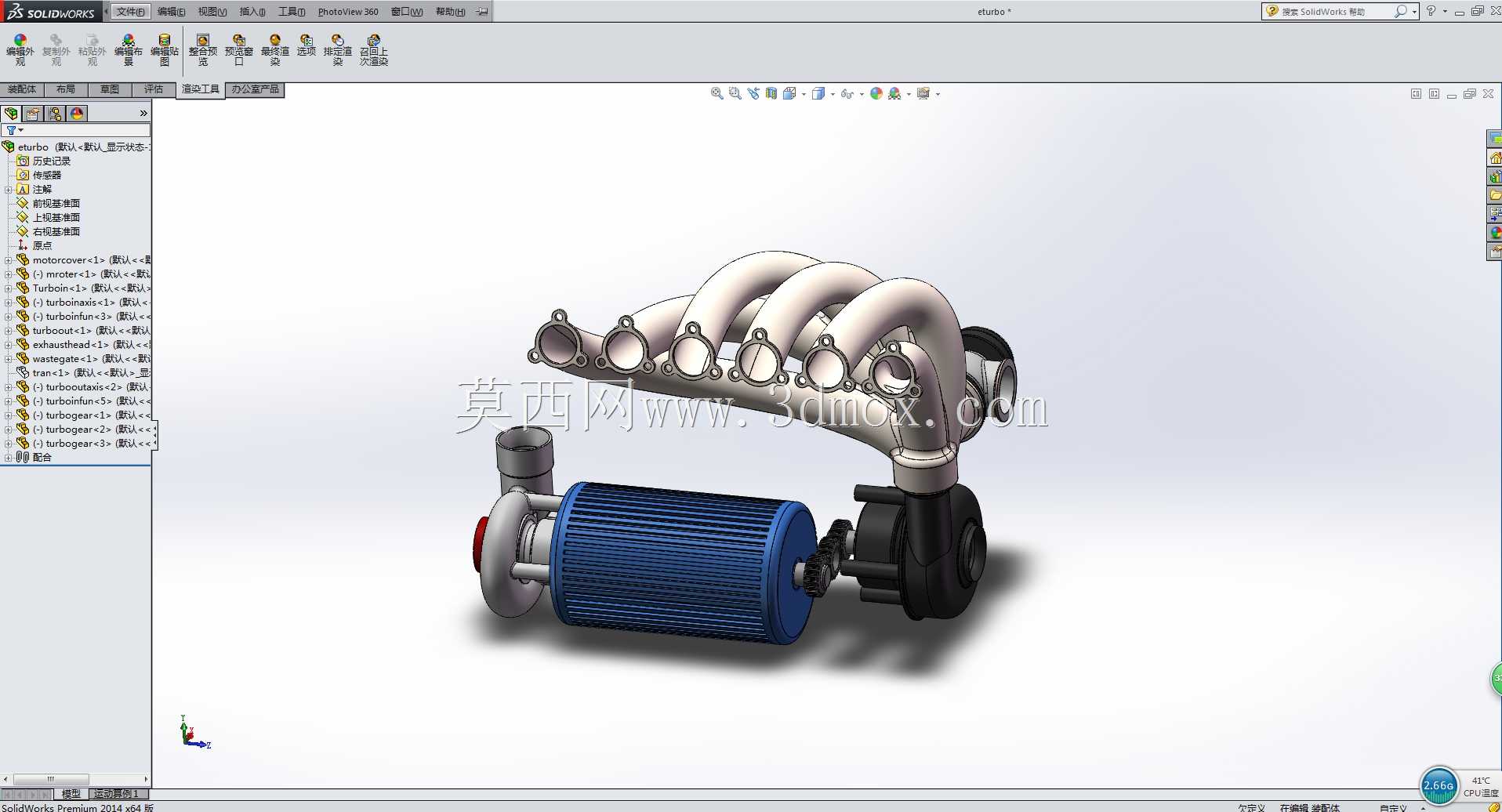

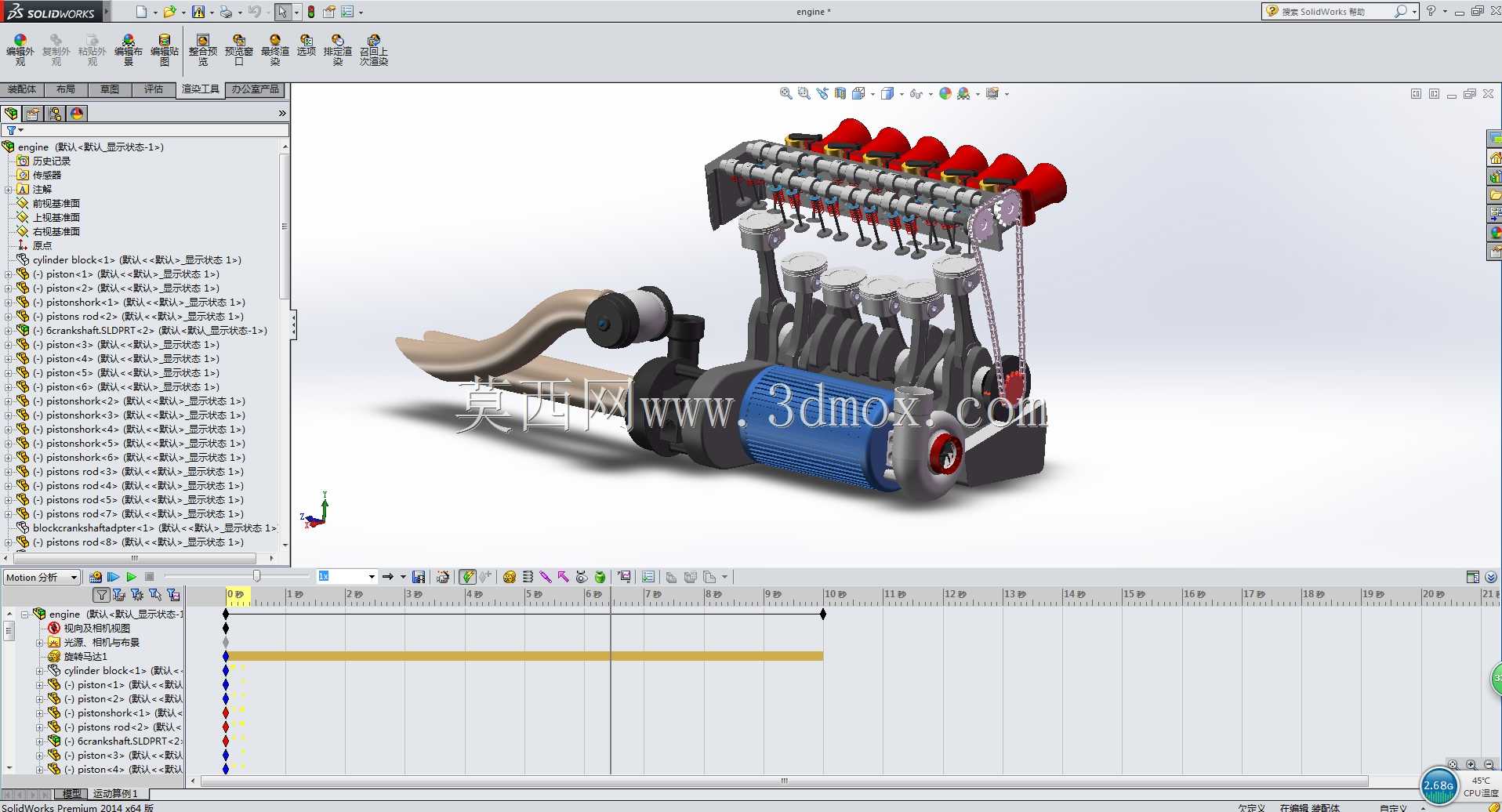

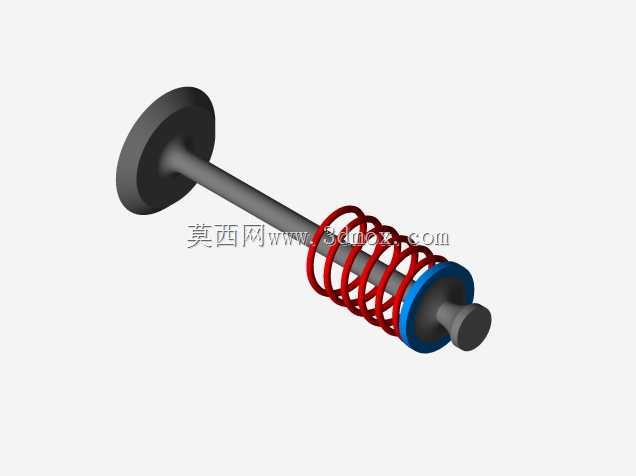

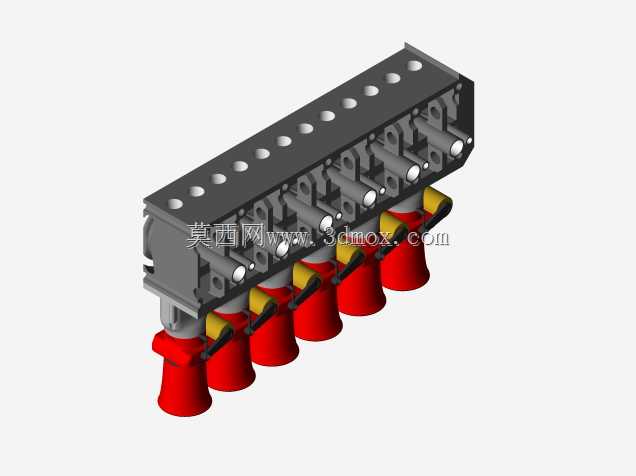

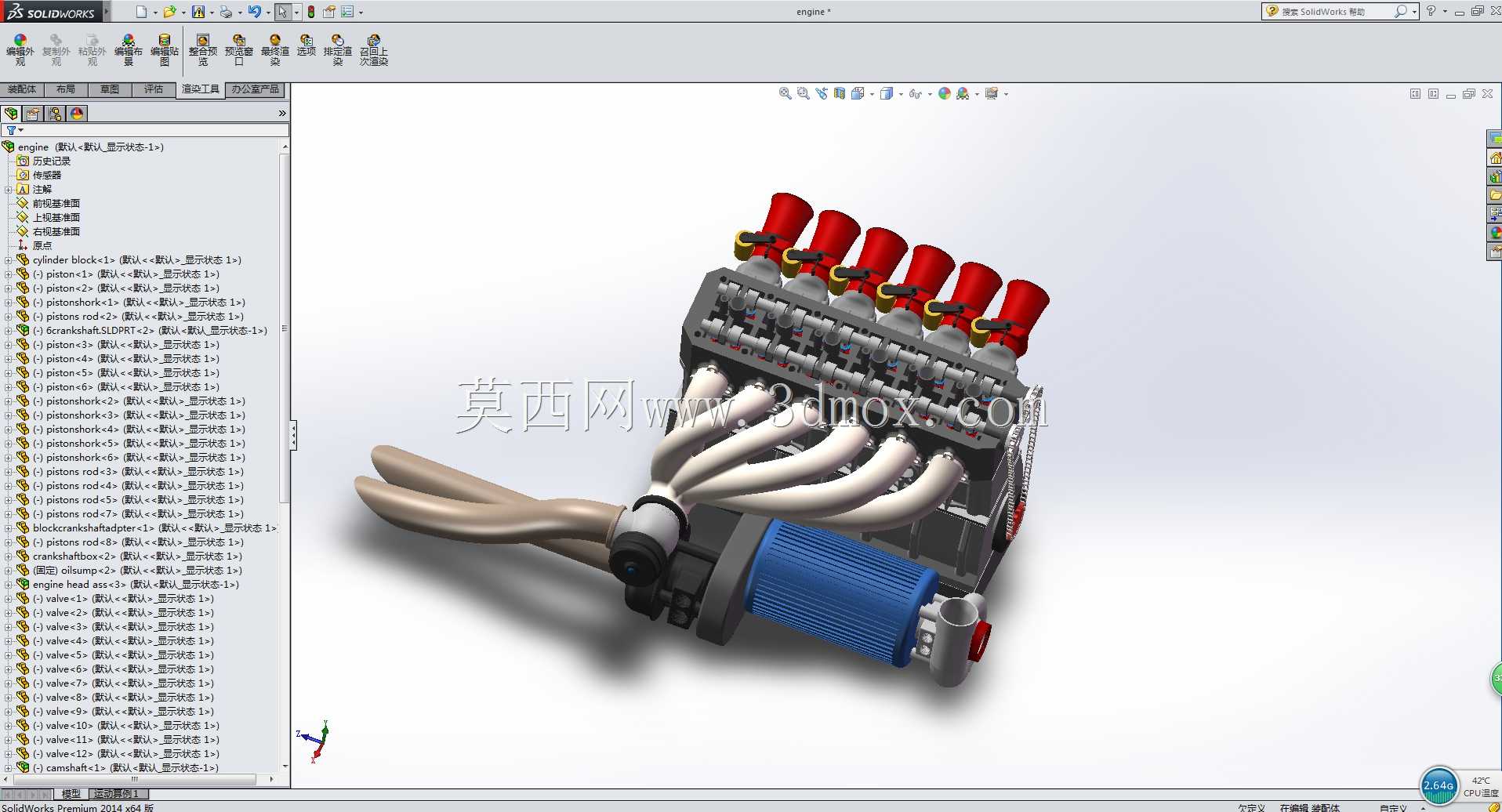

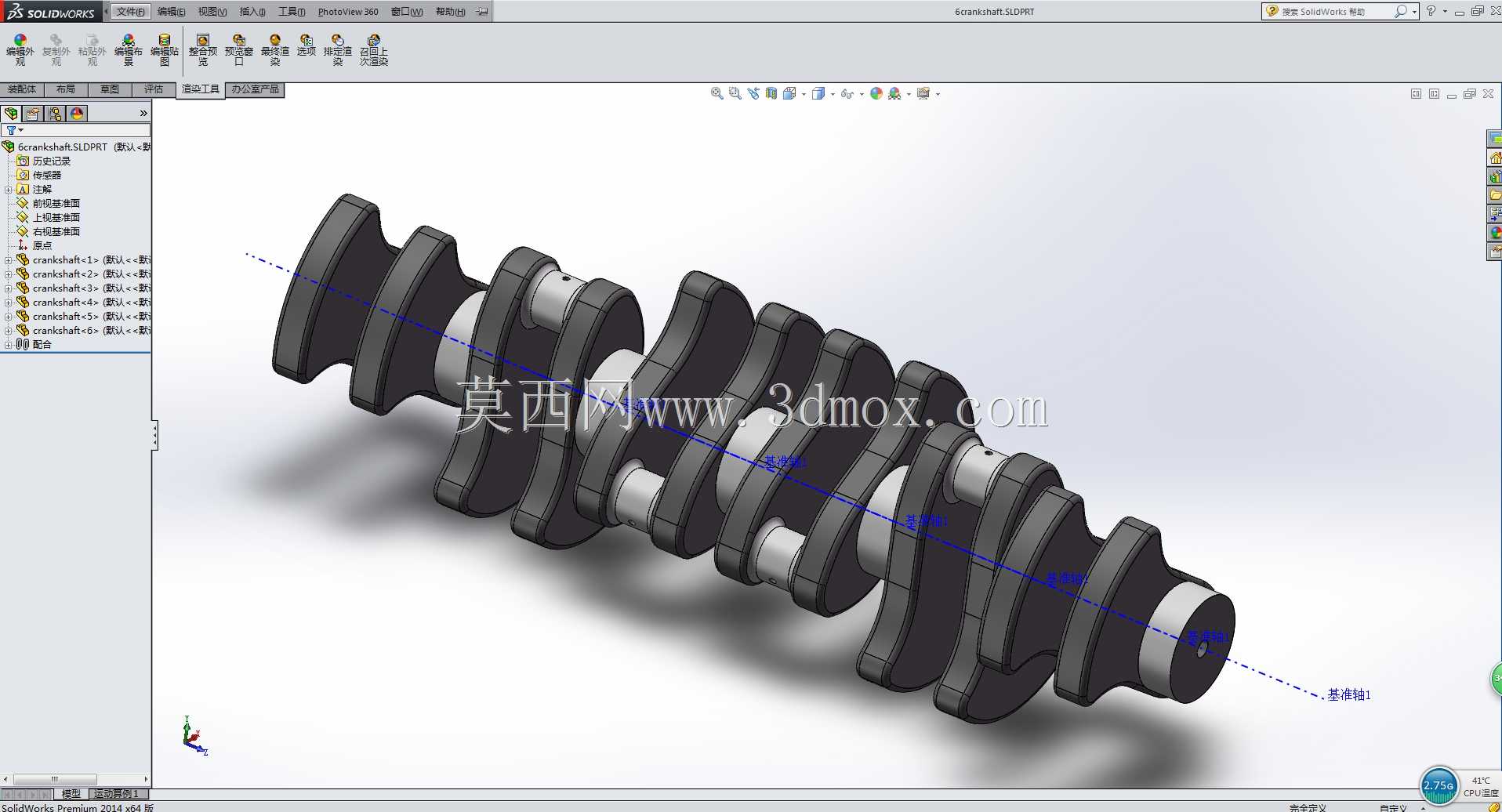

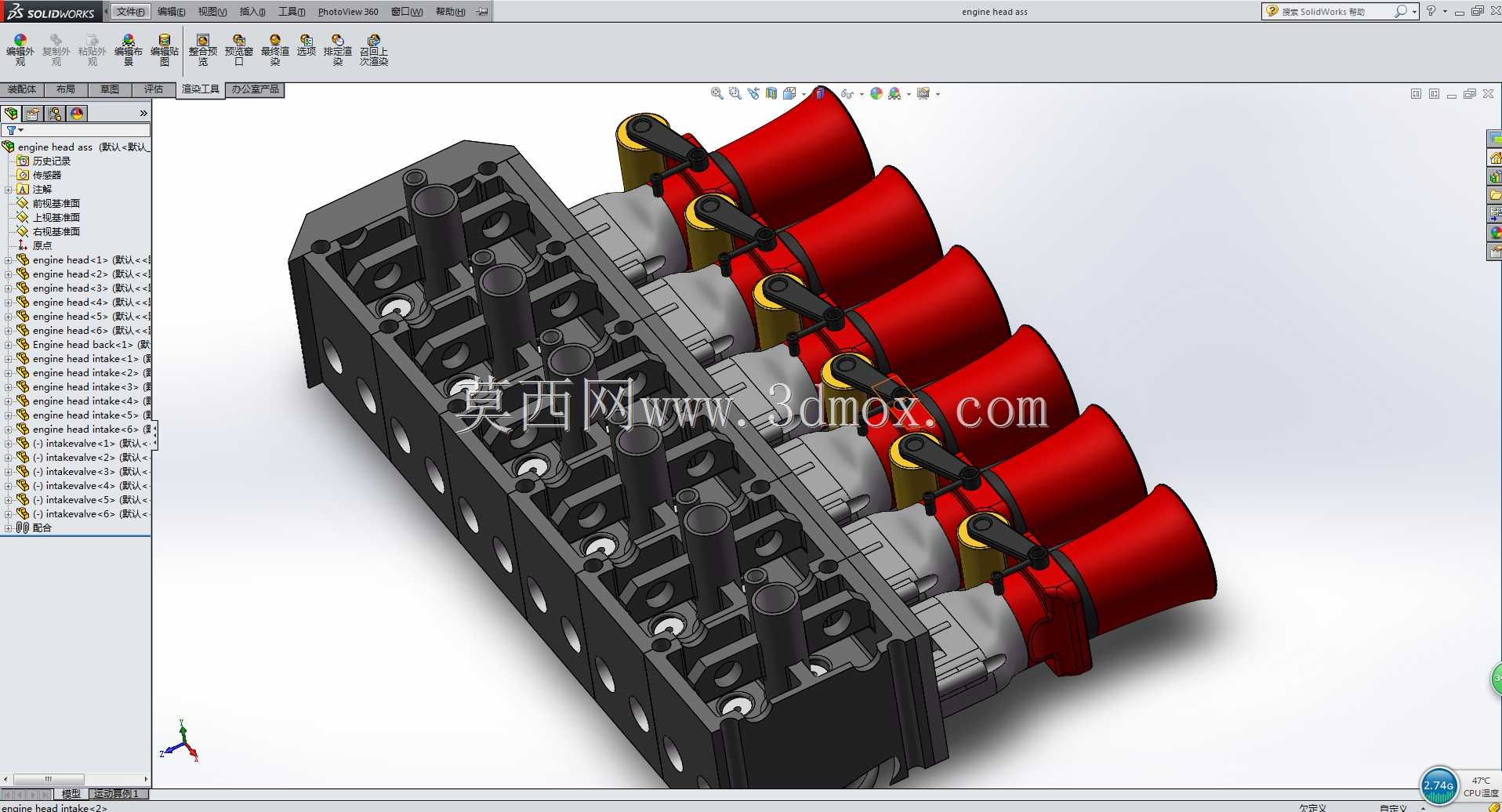

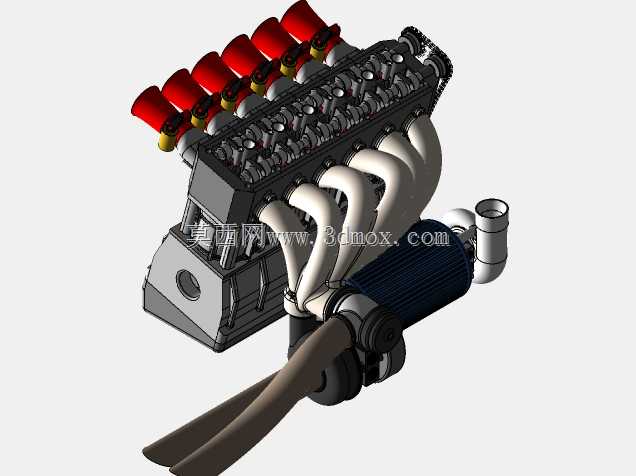

这款直列六缸动力装置的三维结构数模，完整还原了往复式内燃机的核心装配关系，可直接用于动力系统教学演示、整车动力舱布局校核、零部件逆向设计参考等场景。从结构设计逻辑来看，数模采用分体式建模思路，将缸体、气门驱动组件、进气喇叭口、喷油衔接结构等独立拆分，既保留了各部件的装配干涉校验空间，也方便设计人员针对单一零部件做参数调整与结构优化。缸体部分采用铸铁基体的典型结构设计，预留了完整的冷却水道、润滑油道安装空间，缸孔排列遵循直列六缸的等间距布局，相邻缸孔中心距符合量产同类型动力装置的通用尺寸规范，曲轴安装位的同轴度公差基准在数模中做了明确的装配参考面标注，可直接对接后续的曲轴、活塞连杆组的配套建模工作。上部的进气组件采用等长进气道设计，红色喇叭口进气口的扩张角度经过流体阻力优化，能在高转速工况下降低进气紊流，提升充气效率，每个进气道对应独立的气门控制单元，气门摇臂与凸轮轴的衔接位置做了运动间隙预留，数模中可直接模拟气门升程的运动轨迹，验证配气相位的合理性。从安装边界来看，整个动力单元的安装固定点集中在缸体下部两侧的凸台位置，凸台的螺栓孔孔径、孔位间距匹配主流商用车、性能改装车型的动力悬置安装标准，整体外轮廓尺寸可适配多数纵置后驱车型的动力舱布局，进气组件的上部预留了空气滤清器总成的安装对接法兰，排气侧的接口位置也保留了排气歧管的装配定位面，方便后续对接排气系统的配套设计。数模中各部件的配合公差均参考量产内燃机的行业通用规范，运动部件之间预留了合理的热膨胀间隙，静态密封面的宽度、粗糙度要求都在结构细节中有所体现，既可以作为职业院校内燃机结构教学的具象化演示载体，也能为动力改装、小型非道路移动机械的动力单元选型提供结构参考，设计人员可基于该数模快速调整缸径、行程等核心参数，衍生出不同排量的同系列动力装置结构方案，大幅缩短前期概念设计阶段的建模周期。
