汽车发动机活塞连杆组结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:260152
  • 汽车发动机活塞连杆组结构设计
  • 汽车发动机活塞连杆组结构设计
  • 汽车发动机活塞连杆组结构设计
  • 汽车发动机活塞连杆组结构设计
  • 汽车发动机活塞连杆组结构设计
  • 汽车发动机活塞连杆组结构设计
  • 汽车发动机活塞连杆组结构设计
  • 汽车发动机活塞连杆组结构设计
  • 汽车发动机活塞连杆组结构设计

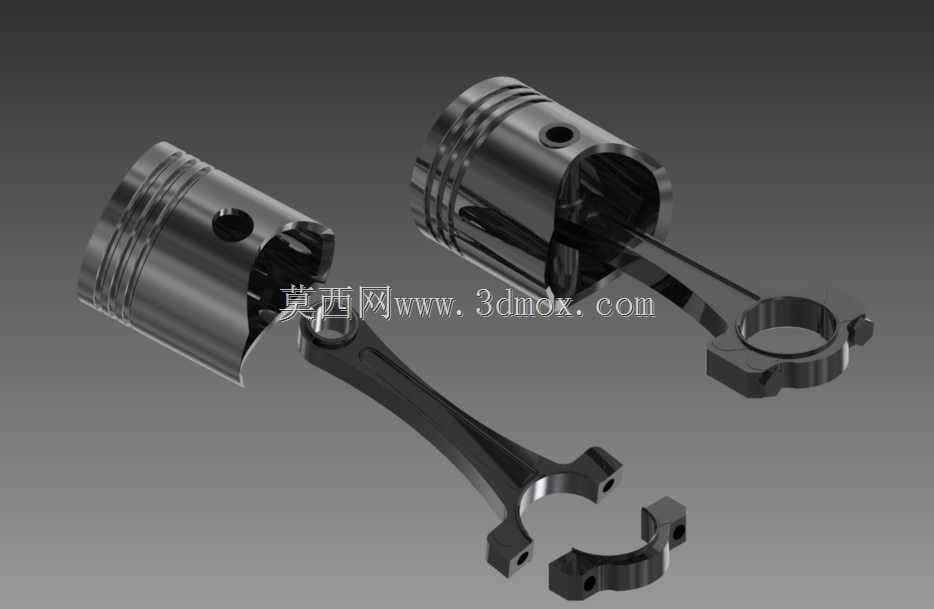

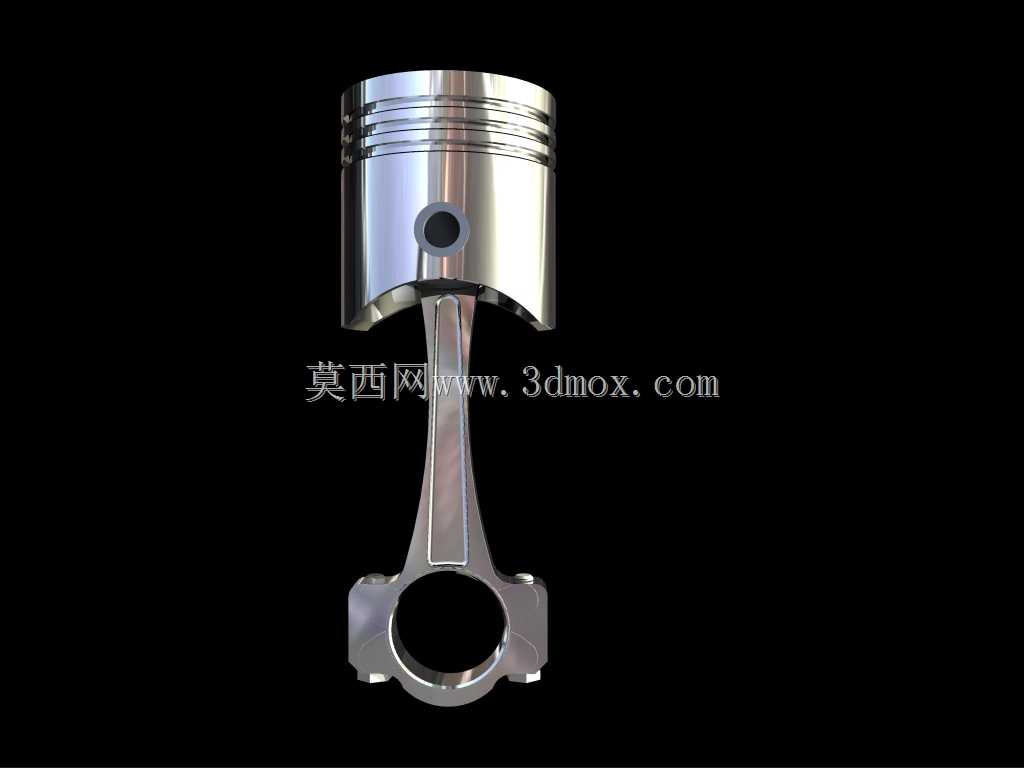

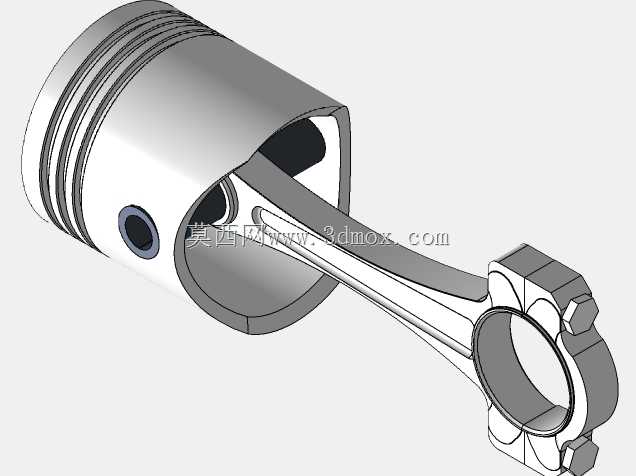

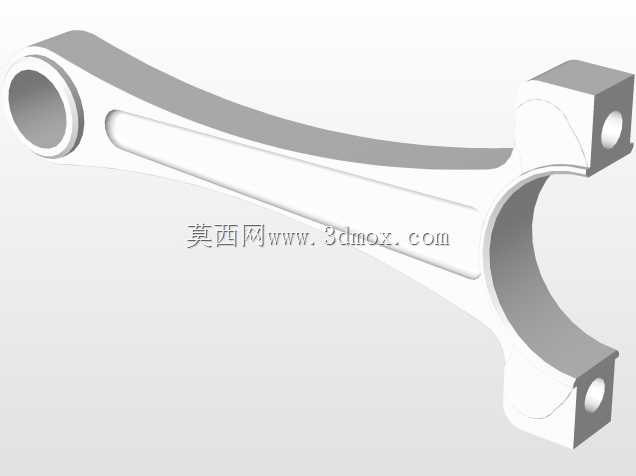

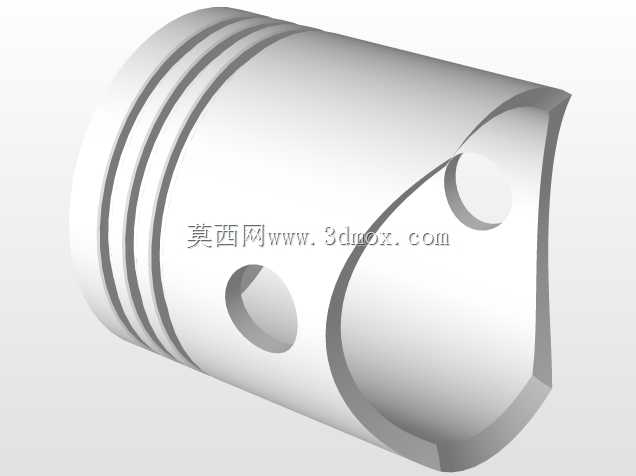

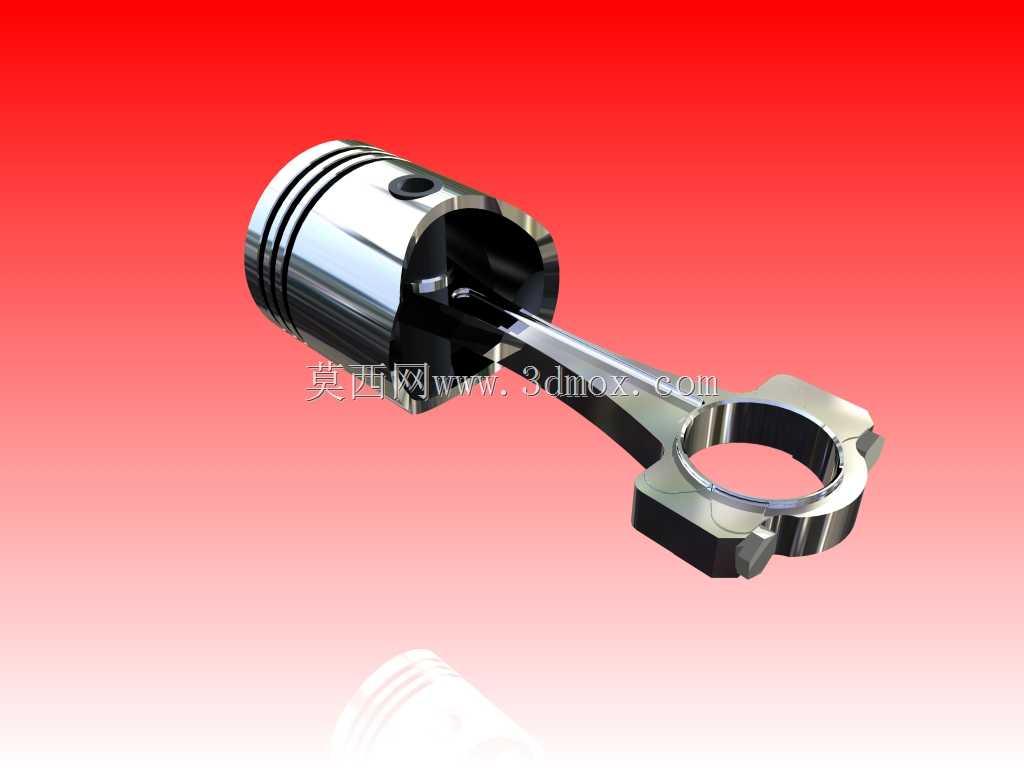

这套活塞连杆组件是内燃机核心运动部件,直接参与发动机做功循环的能量转换过程,广泛适配小排量乘用车汽油机、小型通用动力机械的动力输出单元,在整机运行中承担着将燃气燃烧爆发压力转化为曲轴旋转扭矩的关键作用。从结构设计逻辑来看,活塞头部预留了三道环槽安装位,分别对应两道气环与一道油环,气环负责密封燃烧室高压燃气,避免缸压泄漏影响做功效率,油环则用于刮除缸壁多余润滑油,防止机油窜入燃烧室造成积碳与异常消耗。活塞销孔采用浮动式设计匹配活塞销,销孔内部加工有高精度定位卡环槽,可限制活塞销轴向窜动,避免工作过程中销端剐蹭缸壁造成拉缸故障。连杆部分采用工字形截面结构,在保证整体抗弯、抗扭强度的前提下尽可能降低往复运动质量,减少曲轴高速旋转时的惯性力载荷,连杆大端采用分体式设计,通过连杆螺栓与连杆盖紧固,匹配轴瓦安装后与曲轴连杆轴颈形成高精度转动副,安装时需严格按照对角分次拧紧工艺达到规定力矩,保证结合面贴合精度,避免大端失圆造成轴瓦异常磨损。设计过程中需严格控制活塞裙部的型线与配合间隙,考虑热态下活塞的膨胀量,裙部预先加工成微椭圆结构,冷态装配时与缸壁保留合理配合间隙,热机膨胀后可形成均匀的贴合面,既避免冷启动敲缸,也防止热态下活塞卡滞在缸筒内。活塞顶部的燃烧室凹坑形状需匹配对应机型的气道喷射角度与压缩比设计,保证混合气形成质量与火焰传播路径合理,提升燃烧效率降低排放。整套组件的安装边界需匹配对应缸径的气缸筒、对应行程的曲轴连杆轴颈尺寸,连杆中心距直接决定发动机压缩比与活塞行程参数,设计选型时需严格核对活塞在上止点时的余隙高度,避免活塞碰撞气门造成顶气门故障,同时需校核往复运动件的动平衡参数,将高速运转时的振动控制在合理区间。
