电气控制操作面板钣金壳体结构设计

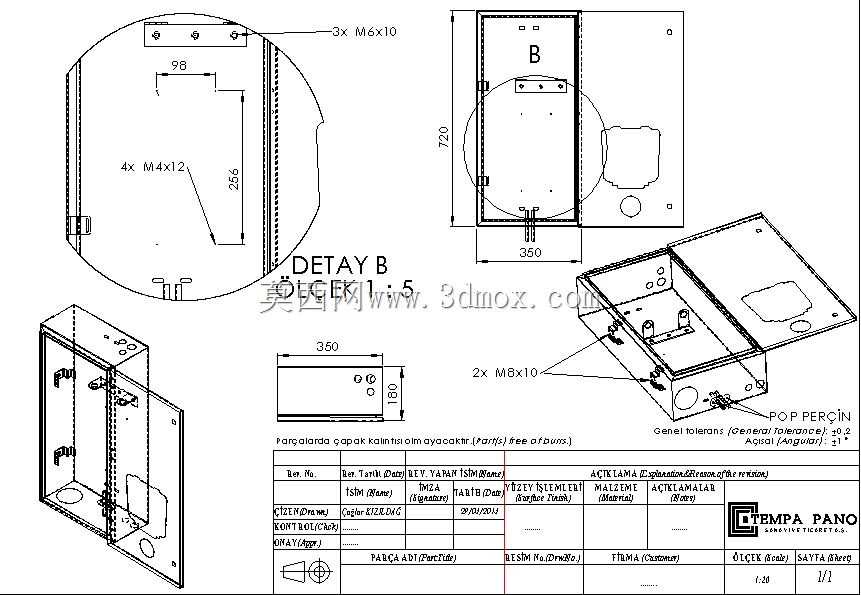

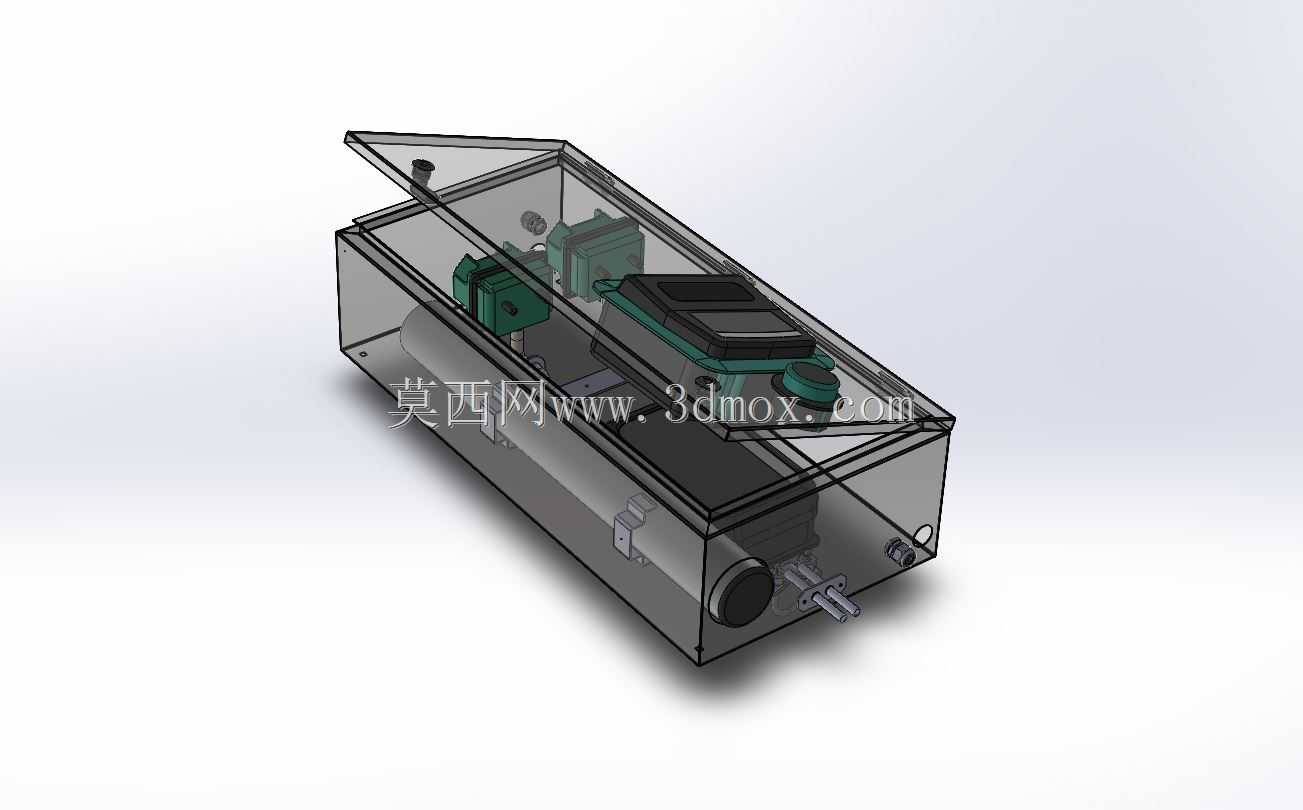

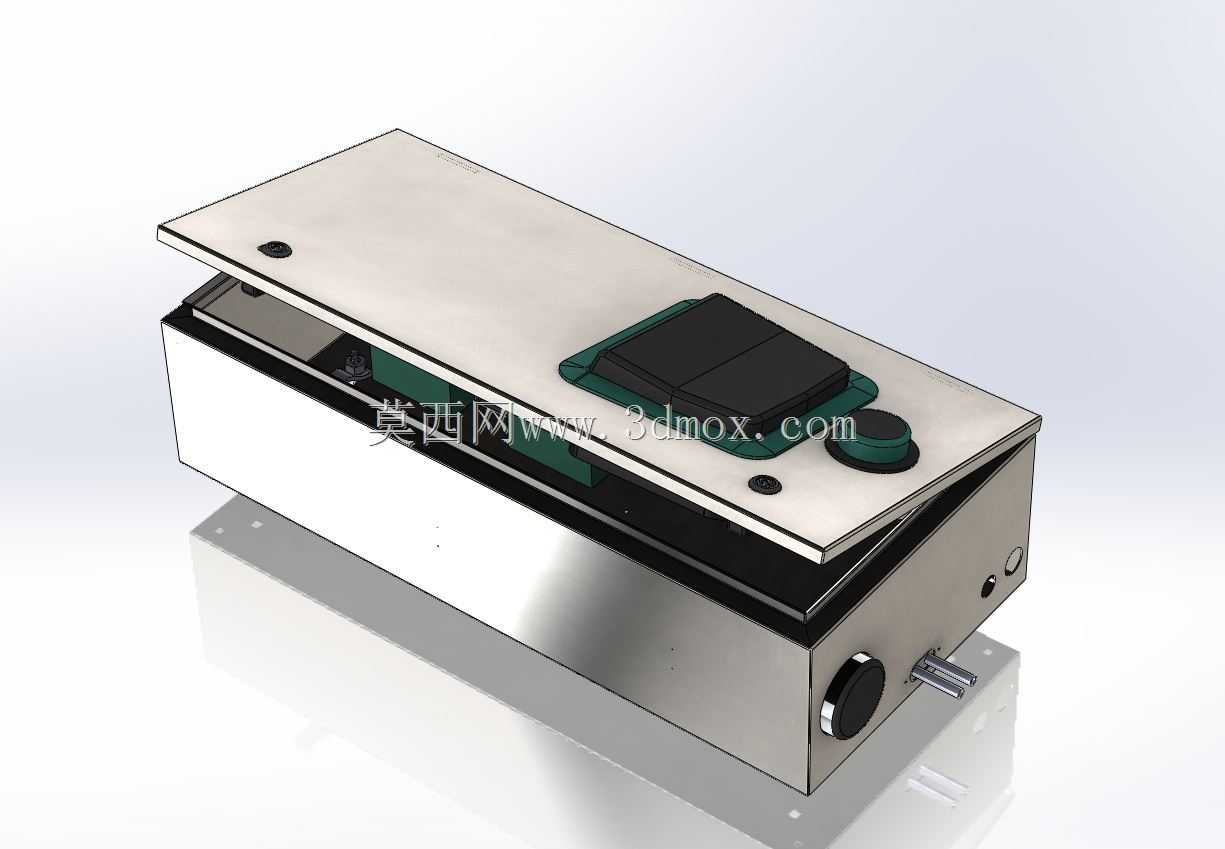

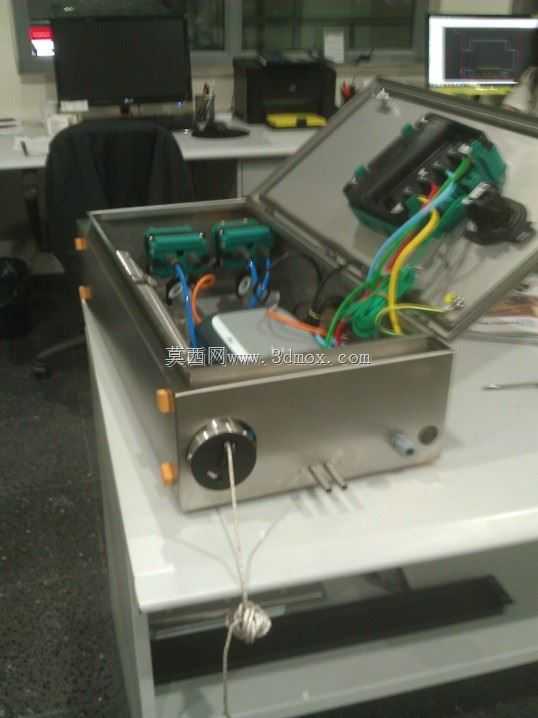

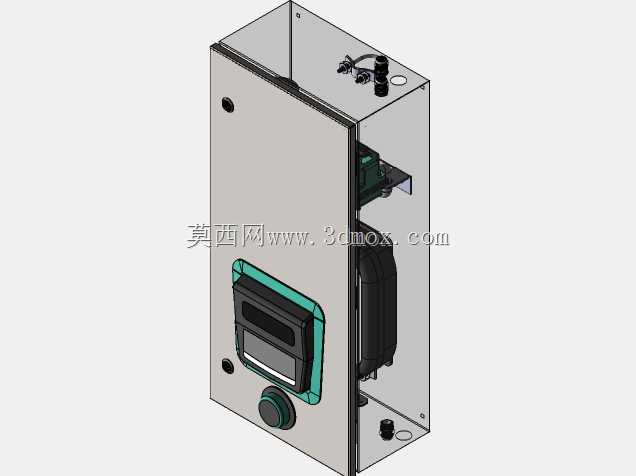

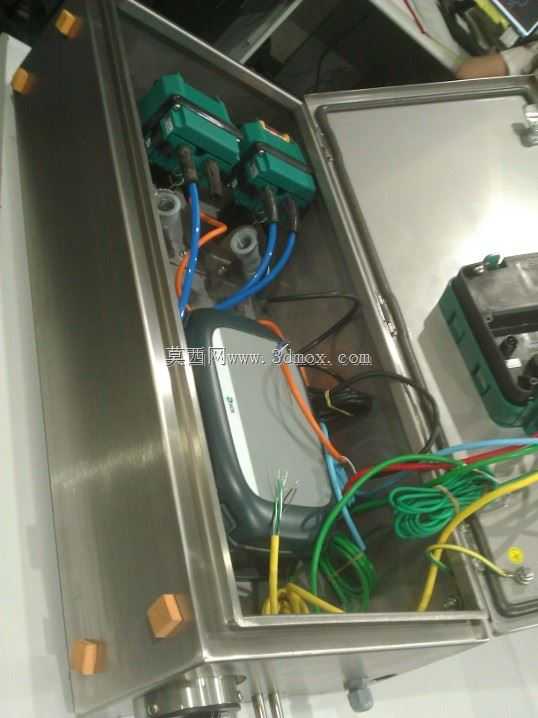

这款电气操作面板壳体，主要面向小型工业设备的本地操控场景使用，常见于单机自动化工位、小型试验设备、台式检测装置的前端操控区域，作为设备电气控制元件的承载防护结构，把操作按钮、开关、状态指示元件整合在统一的安装面上，同时给内部的接线端子、小型控制板提供封闭的安装空间，避免车间环境里的粉尘、切削液飞溅触碰内部带电部件，也能规整设备外露的操控部分，让操作人员的交互动作集中在固定区域，减少误触风险。设计上采用上下分层的钣金扣合结构，上盖作为操作安装面，预留了对应按钮、开关的安装开孔，开孔位置贴合操作人员坐姿下的手部操作范围，把高频操作的大尺寸开关放在操作区中心位置，辅助调节的旋钮布置在侧边，符合常规操作的动作逻辑，不需要操作人员刻意调整手部姿态就能完成启停、参数微调的动作。下壳体作为主体容纳腔，侧壁预留了线缆穿接的航空插头安装位、气路对接的快插接口位，底部带固定安装耳，安装耳上的腰型孔可以适配安装台面上的孔位偏差，降低现场安装的对位难度，安装后壳体底部和安装台面之间预留了3mm的间隙，避免台面积液顺着接缝渗入壳体内部。壳体的边角做了小半径折弯处理，没有尖锐的外露棱边，避免操作人员操作时剐蹭受伤，上盖和下壳体的扣合位置做了内嵌式的折边，配合内部的紧固螺丝实现密封，日常维护时只需要拆开上盖的固定螺丝就能接触内部元件，不需要整体拆卸壳体，减少现场维护的工作量。外形尺寸上控制了整体的纵深和宽度，不会占用过多的台面安装空间，安装边界适配常规的台式设备台面预留尺寸，不需要额外改造台面就能完成固定，内部的安装筋位高度统一，给不同厚度的控制板、接线端子预留了足够的走线空间，强弱电走线区域做了简单的分隔凸起，避免线路缠绕干扰，侧壁的接口位置高度统一，对接外部线缆时不会出现线缆弯折角度过大的问题，延长外接线缆的使用寿命。
