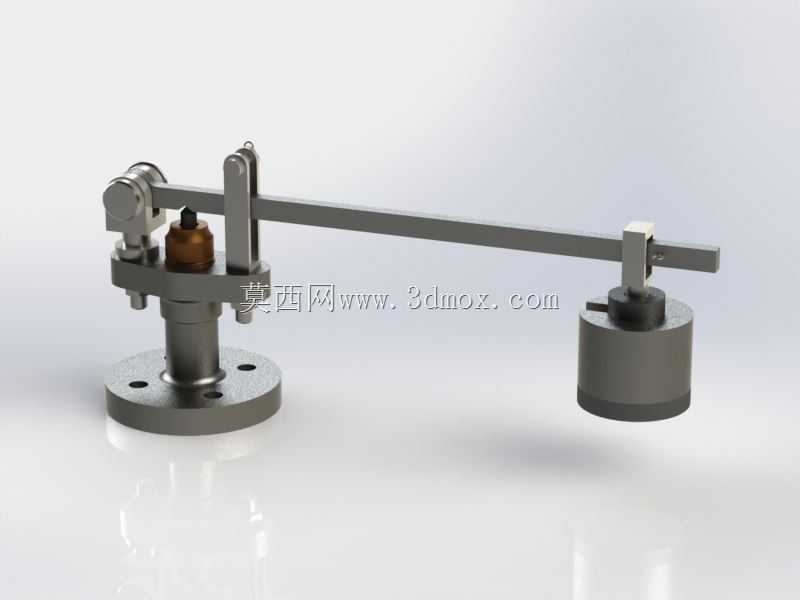

在工业承压系统的安全防护体系里,这类杠杆重锤式的压力泄放装置是最早实现可靠过压保护的机械结构之一,至今仍在不少中小型蒸汽锅炉、低压储气罐、常压反应容器的管路上有稳定应用。不同于弹簧式安全阀依靠弹性元件提供密封预紧力,它的核心泄压阈值完全由杠杆端的重锤质量、以及重锤在杠杆长臂上的滑移位置决定,调整过程直观可测,现场运维人员不需要借助专用调校工具,只需要对照杠杆上的刻度标识移动重锤位置并锁紧紧固螺钉,就能完成泄压压力的标定,对长期运行在稳定工况、不需要频繁变动泄压阈值的承压场景适配性极强。

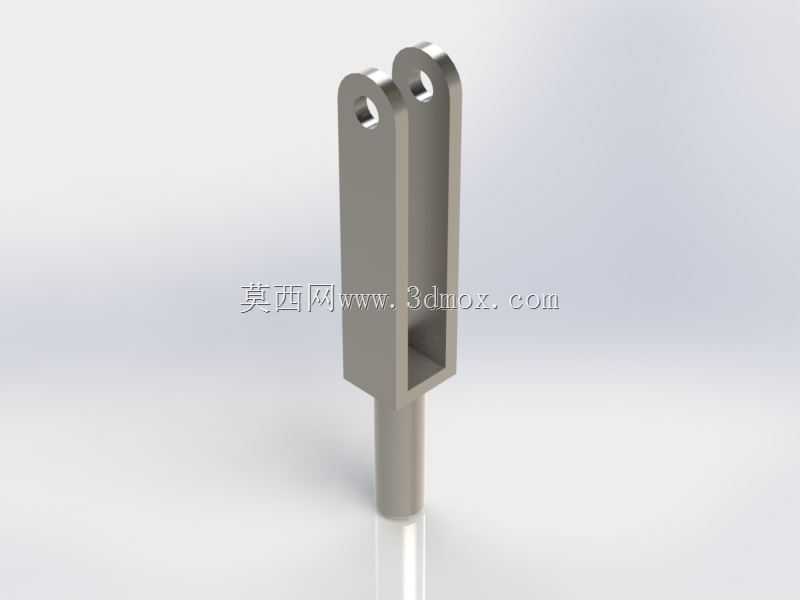

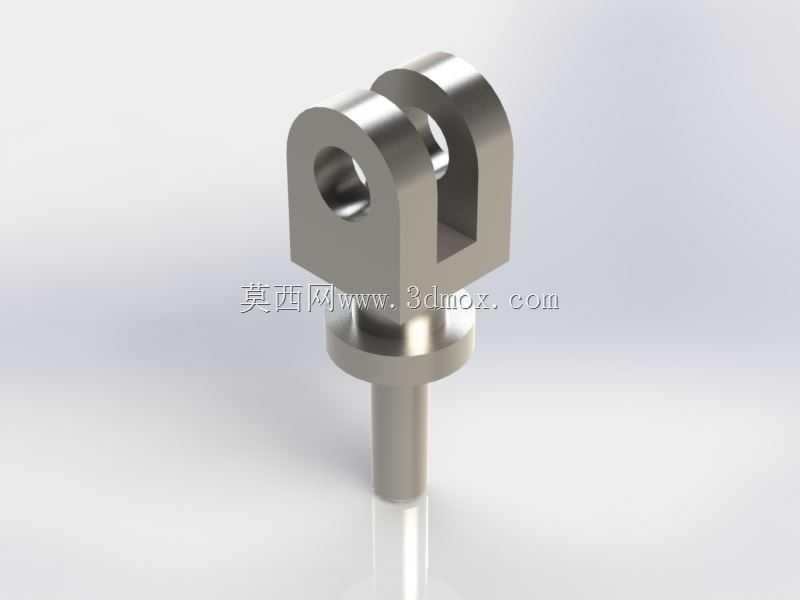

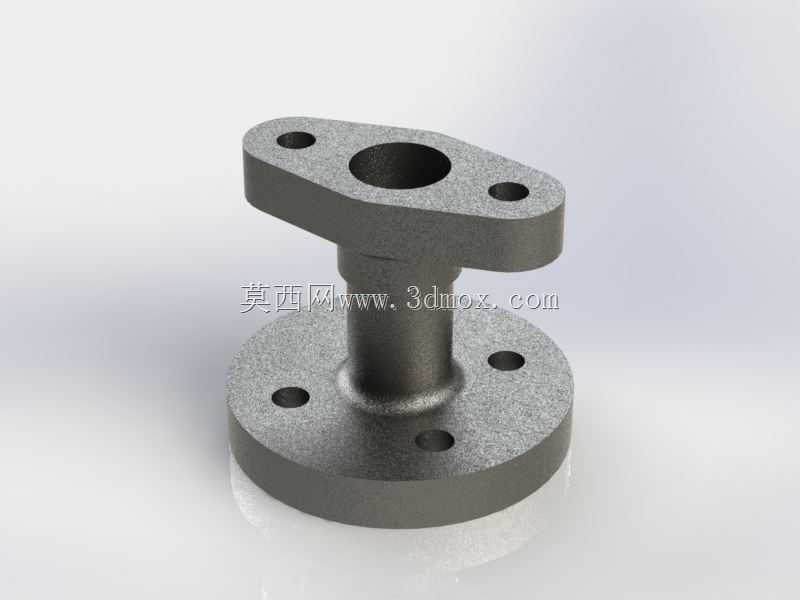

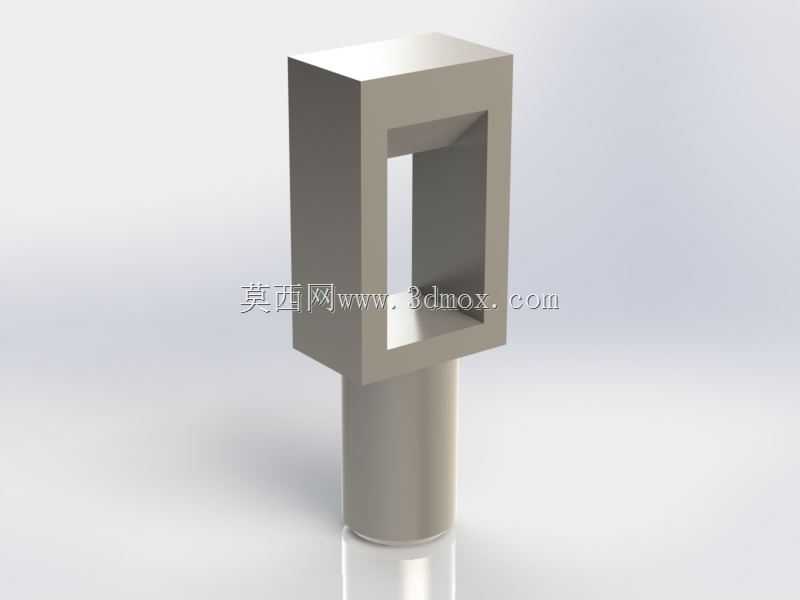

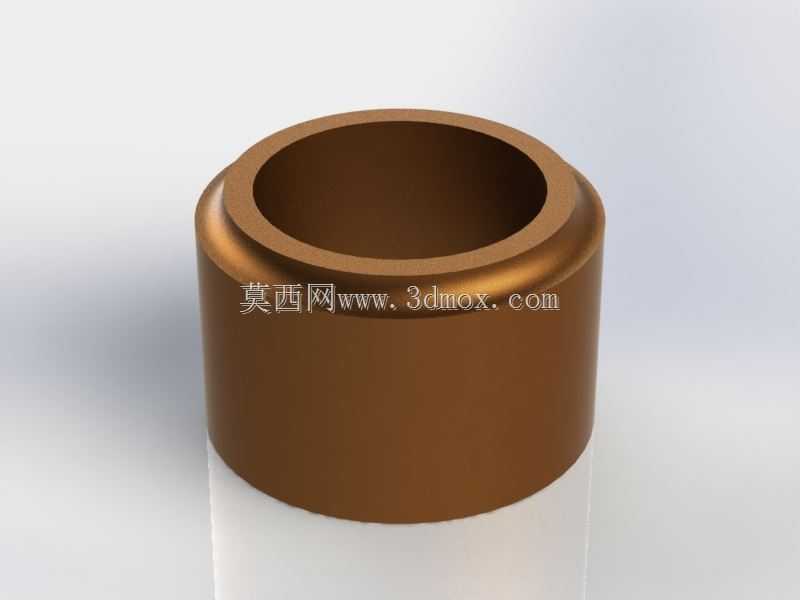

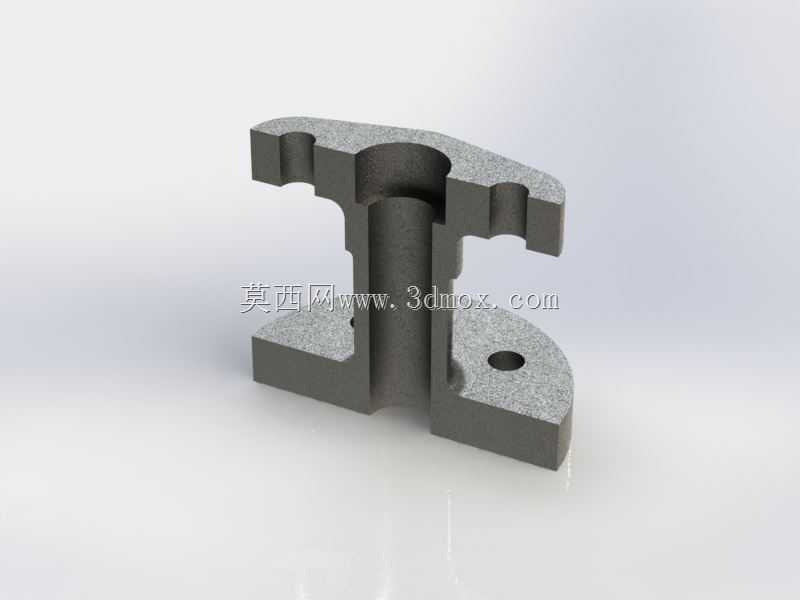

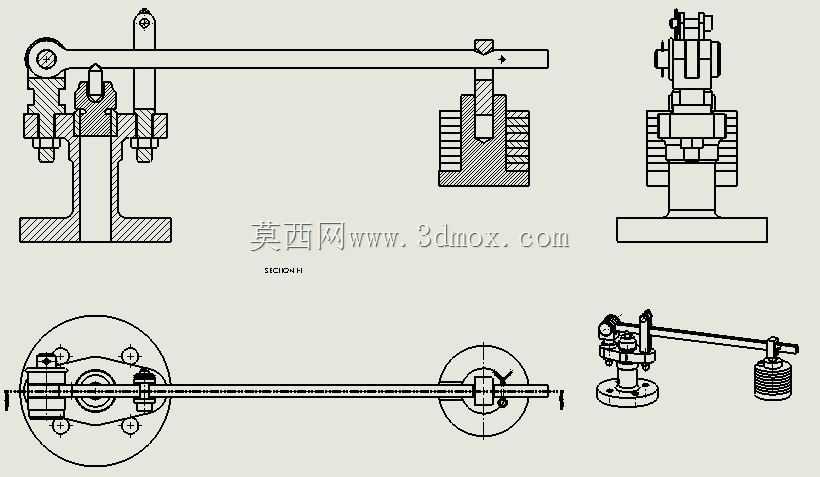

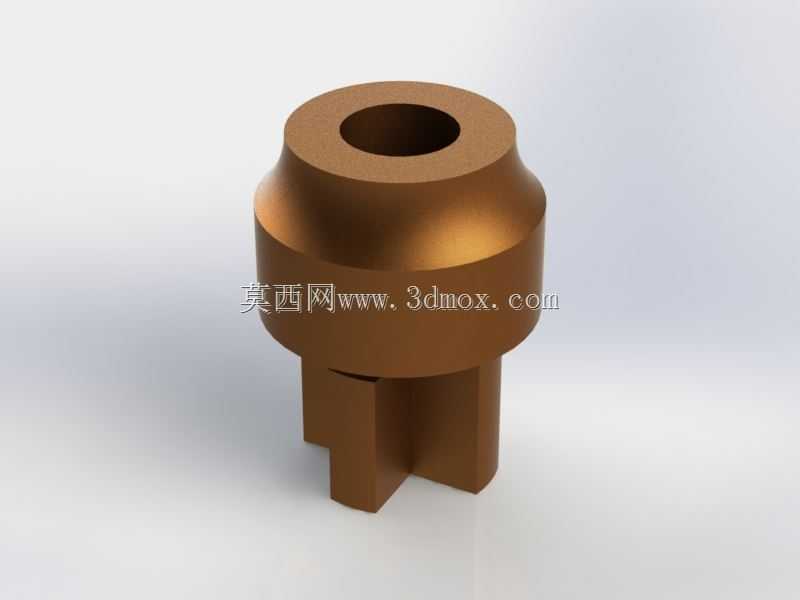

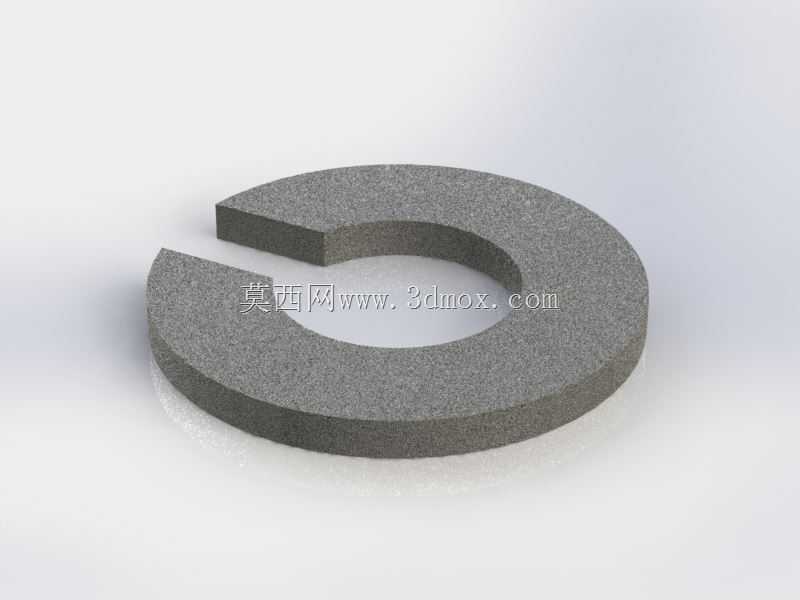

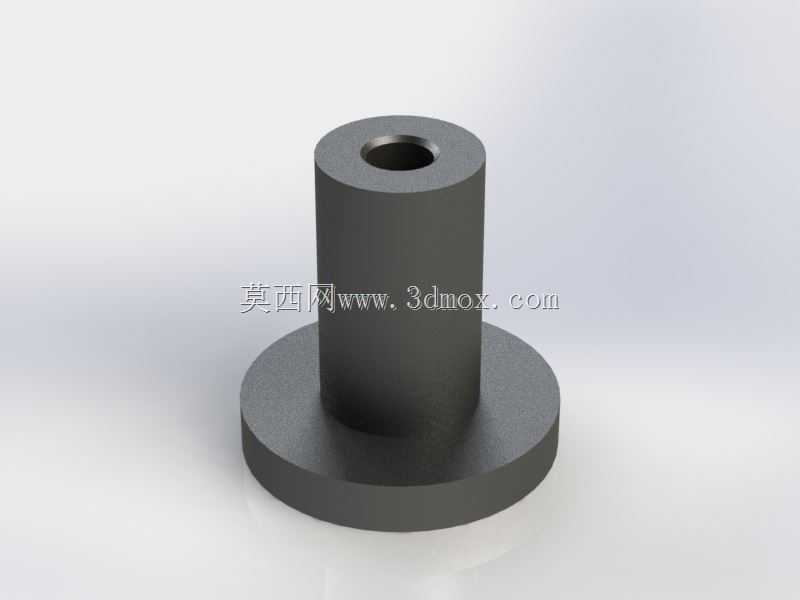

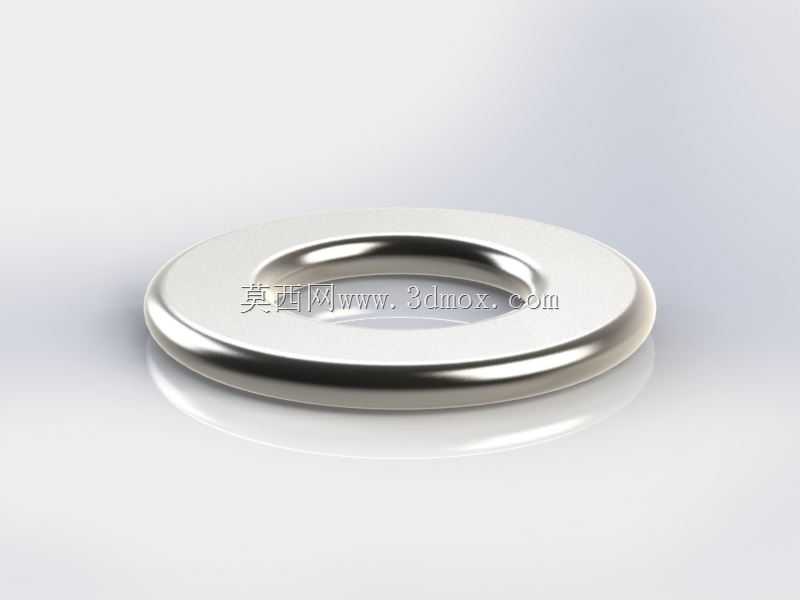

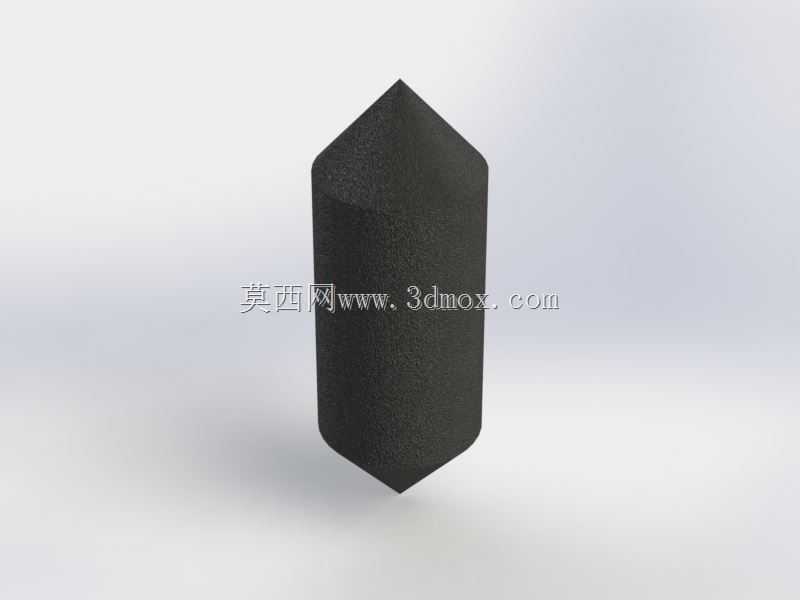

从结构布局来看,整个阀体采用下进上出的直通式流道设计,底部带标准螺栓孔的圆形法兰是唯一的安装接口,安装时直接与容器顶部或管路支路的配对法兰通过螺栓紧固,中间加装适配压力等级的密封垫片即可完成装配,不需要额外加装支撑结构,整个阀组的重量完全由法兰连接副承载。阀瓣的密封面直接加工在阀杆下端,与阀座的密封锥面配合实现常态下的介质密封,阀杆上端通过铰接结构与杠杆短臂端连接,铰接位置预留了微小的活动间隙,避免阀杆在升降过程中出现卡滞,保证压力达到阈值时阀瓣能顺利开启泄放。

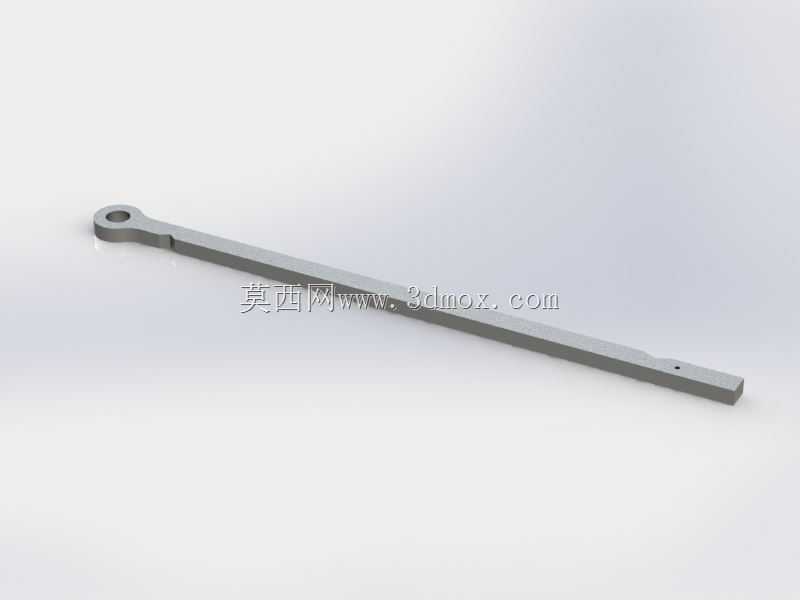

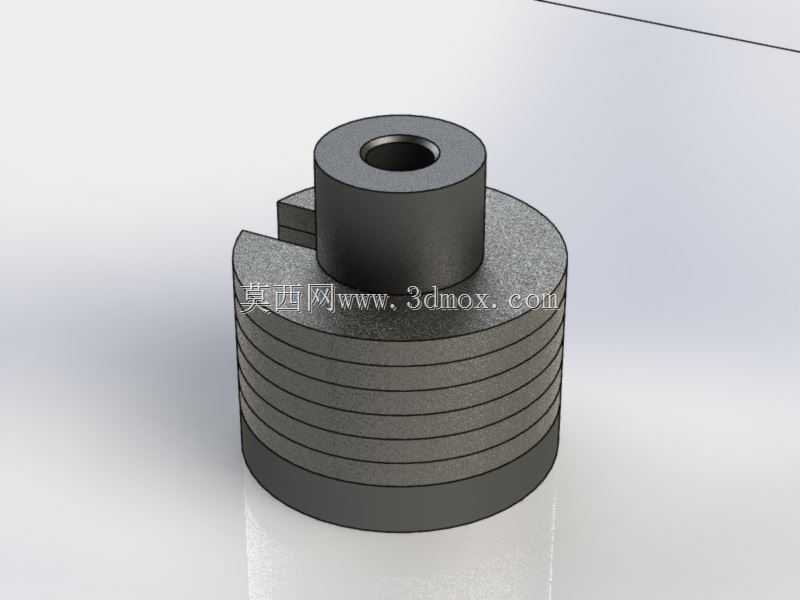

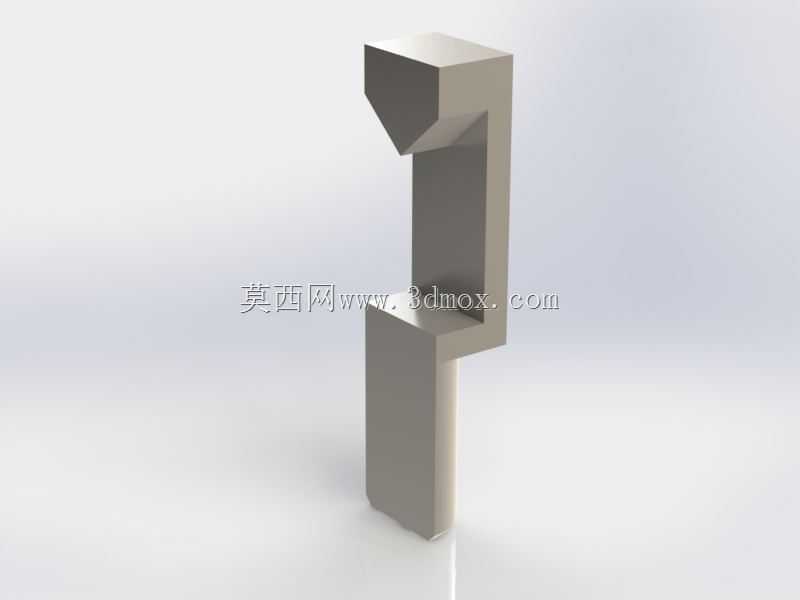

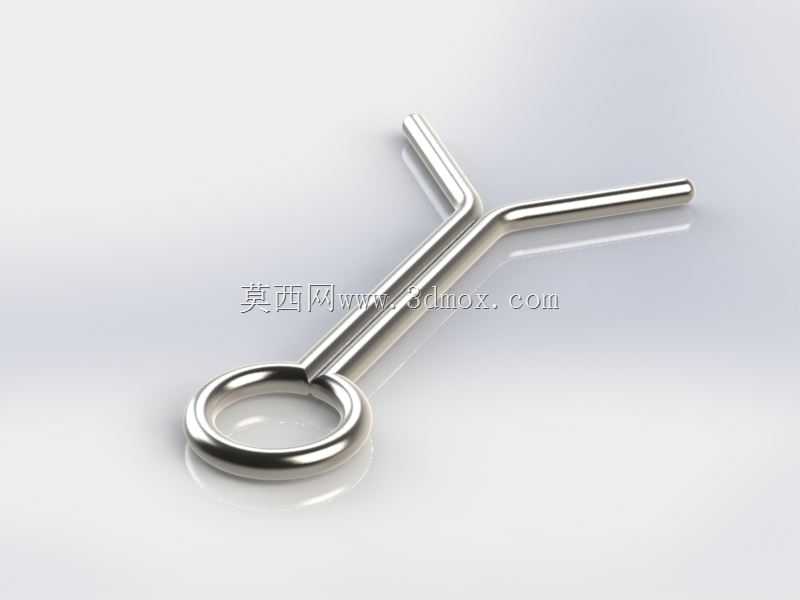

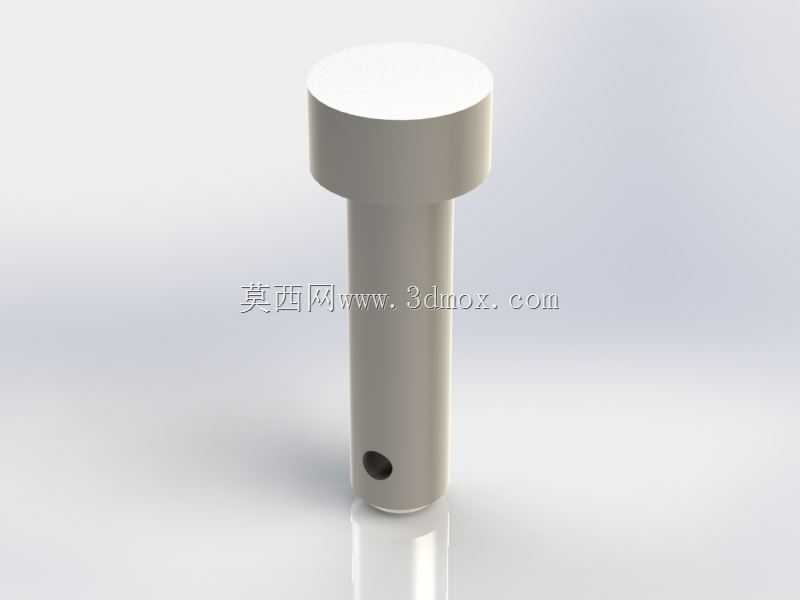

杠杆的支点设置在阀体上部的立式支架顶端,采用销轴铰接结构,转动阻尼极小,长臂端的圆柱形重锤为整体铸造的实心铸铁件,重心与杠杆轴线保持重合,避免重锤自重产生附加力矩影响泄压精度。设计这类结构时,首先要根据目标泄压压力计算所需的重锤重力矩,核算杠杆长臂与短臂的长度比,既要保证重锤重量在现场可搬运调整的范围内,也要避免杠杆过长导致阀组整体占用空间过大,影响周边管路的布局。同时要考虑阀瓣开启后的泄放流量,阀座的通径需要匹配容器的最大超压泄放量,避免泄放能力不足导致容器内压力持续升高引发安全事故。
日常运维中,这类结构的故障点多集中在铰接销轴的锈蚀卡滞、阀瓣密封面的介质冲蚀磨损,建模时对铰接位置的配合间隙、密封面的锥面角度都做了符合工程实际的还原,法兰的螺栓孔分布、密封面凸台尺寸也参照了常用低压法兰的标准参数,可直接用于相关课程的结构原理演示、低压承压设备的阀件选型参考,也能作为同类安全防护装置结构优化的基础参照。
