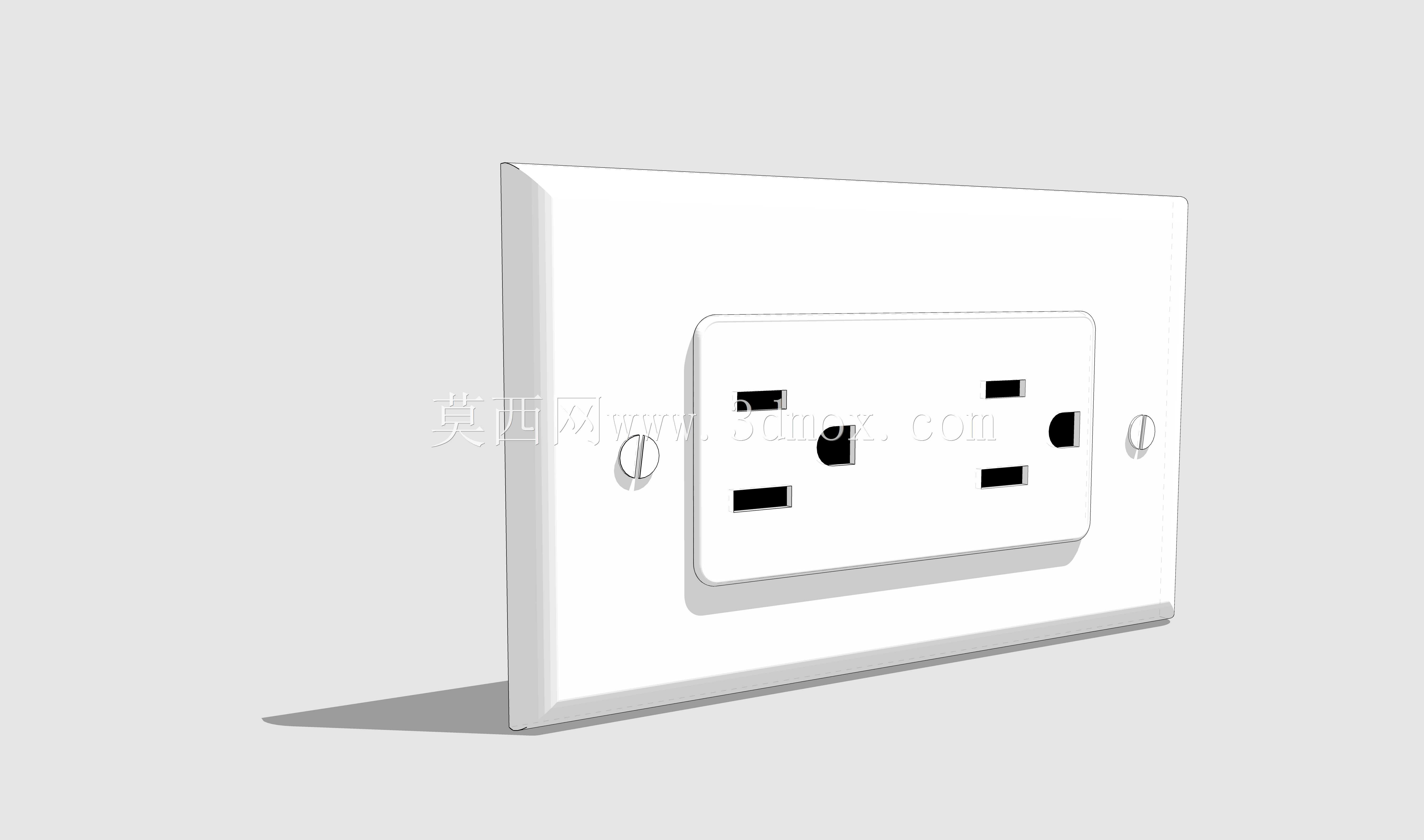

家用墙面双联五孔电源插座结构设计

日常民用及商用建筑的室内配电场景中，墙面电源插座是末端取电的核心载体，这类双联五孔插座的设计需要兼顾安装适配性、用电安全性与使用便利性，在住宅装修、办公空间布线、商业门店配电改造等场景中应用极为广泛，能够同时满足两孔扁插、三孔接地插头的取电需求，单面板可同时支持两个用电设备接入，减少墙面插座点位的布设密度，提升墙面空间利用率。从设计思路来看，这款插座采用86型标准面板的尺寸边界，整体为方正带微圆角的造型，面板边缘做了薄边过渡处理，安装后与墙面贴合度更高，不会出现突兀的凸起感；面板中部的功能模块采用下沉式内嵌设计，插孔周边设置了防护挡边，既可以减少灰尘直接落入插孔内部，也能在插头插拔时起到导向定位作用，避免插头插偏导致的内部铜件变形。安装结构上，面板背部预留了标准的暗装底盒适配卡位，两侧的固定螺丝孔位与常规86型暗盒的安装孔距完全匹配，施工时不需要额外调整底盒位置，直接通过沉头螺丝即可将面板固定在底盒上，面板表面的螺丝孔配有同色装饰盖帽，安装完成后可以遮盖螺丝头，保持外观的整体性。功能特性方面，这款插座的两组插孔做了错位布局设计，相比传统对齐排布的五孔插座，错位设计可以避免两个插头同时插入时出现互相干涉的情况，哪怕是尺寸较大的电源适配器，也能同时占用两个插孔位，不会出现一个插头插入后另一个插孔无法使用的问题；内部铜件采用一体化冲压成型的结构设计，减少铆接点位的接触电阻，大电流通过时发热更低，长期使用也不会出现铜件松动导致的接触不良问题；插孔内部设置了安全保护门，单孔插入时需要达到一定的推力才能顶开保护门，能够避免儿童误触金属物件导致的触电风险，符合民用建筑配电的安全规范要求。建模过程中需要重点关注面板与功能模块的配合公差，面板与中框的卡扣连接位需要预留0.15mm的装配间隙，保证安装时卡扣能够顺利卡入，同时不会出现松旷晃动的问题；插孔的开口尺寸需要严格匹配国标插头的尺寸公差，两孔插孔的开口角度、三孔插孔的接地极位置都要符合规范要求，避免出现插头无法插入或者插入后松动的情况；面板表面的脱模斜度控制在1.5度左右，既方便注塑生产时脱模，也不会影响外观的直面视觉效果。实际选型使用时，这类插座需要匹配10A的额定电流，支持总功率2200W以内的用电设备接入，安装时需要保证接地极可靠接入建筑的接地线路，确保用电安全。
