可灵活配置端子的电源接线板组件

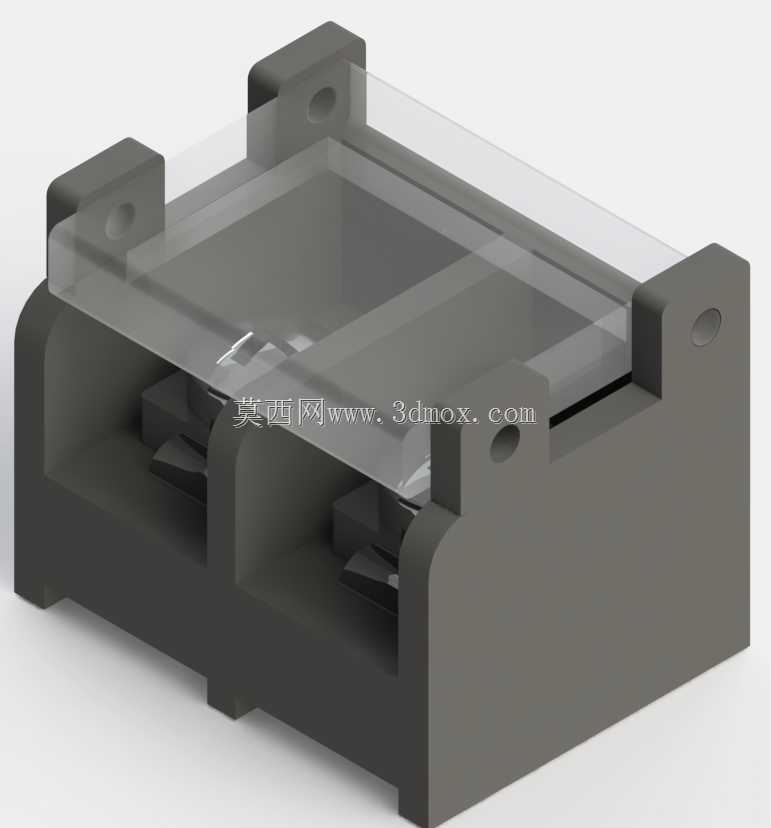

在低压配电、工业控制机柜、小型电源集成模块的布线作业场景里，接线组件的适配性往往直接影响整柜的布线效率与后期运维的便捷度，这款可灵活配置的电源接线板组件，正是针对多端子并行接线的需求做的结构优化。日常做设备内部布线时，常遇到不同项目的端子数量、线径规格存在差异，要是用固定位数的接线端子排，要么出现空位浪费安装空间，要么位数不够需要额外拼接，拼接处的绝缘间隙、连接可靠性还容易出问题，这款组件采用填充图案式的模块化设计思路，底座预留了统一的端子安装卡位，不需要改动整体基座结构，就能根据实际接线需求增减端子模块的数量，不会因为调整端子排布打乱原有基座的安装定位，也不用重新设计配套的固定结构。从安装边界来看，组件两侧带安装耳的基座做了沉头孔设计，安装孔位的中心距适配常规机柜内的安装梁间距，沉头结构可以让固定螺丝的头部完全没入安装耳内，不会突出表面干涉上方的透明防护盖安装；透明防护盖采用卡扣式固定，和基座的配合间隙控制在安全绝缘范围内，既可以直观看到内部接线的压接状态，又能防止异物搭接造成的短路风险，防护盖的边缘做了圆角过渡，装配时不会划伤操作人员的手部，也不会磨损线缆的绝缘层。组件内部的端子卡位做了统一的间距设计，不同功能的端子模块，比如电源进线端子、接地端子、信号分路线端子，都可以直接卡入对应位置，每个卡位都带定位止口，卡入后不会出现横向窜动，端子之间的绝缘筋高度满足低压电气的爬电距离要求，即使是相邻的不同电位端子，也不会因为积尘、凝露出现绝缘失效问题。基座底部做了走线让位槽，线缆从下方接入端子时，可以顺着让位槽排布，不会出现线缆被基座底部压破绝缘层的情况，安装耳的厚度经过强度校核，用常规的M4螺丝固定时，即使长期受线缆拉扯的应力，也不会出现安装耳断裂的问题。在实际选型使用时，不需要提前确定固定的端子位数，只需要根据项目的接线需求选配对应数量的端子模块即可，基座可以通用，大幅减少了备件的种类，不管是小批量的设备样机试制，还是批量的设备生产布线，都能快速完成接线组件的配置，不需要额外做结构修改，也不用单独绘制定制的接线板加工图纸，能有效缩短电气布线环节的设计与装配周期。
