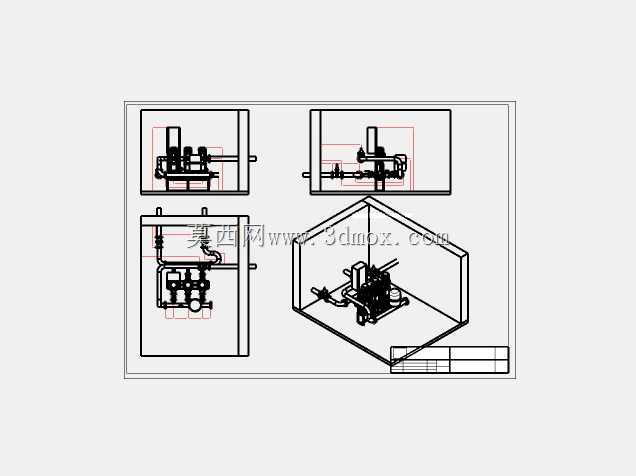

两主一备配置集成式供水泵站结构

这套集成式泵站采用两主一备的泵组配置，核心面向民用建筑二次供水、工业循环水稳压、小型厂区生产供水这类需要连续不间断流体输送的场景，在单台主泵出现故障或者需要轮换检修的时候，备用泵可以自动切入运行，完全避免供水中断影响生产或者民生使用的问题。从结构设计来看，整体采用箱式集成布局，将泵组、管路、阀组、控制元件全部整合在封闭柜体内部，不需要现场单独搭建泵房框架，大幅压缩现场安装的施工周期，同时封闭柜体可以隔绝外部粉尘、潮气对泵体和管路的侵蚀，延长设备整体使用寿命。设计阶段优先考虑了管路的流道平顺性，进出水主管路采用大曲率弯管衔接，减少直角弯头带来的局部水头损失，降低泵组运行的额外能耗，每台泵的进出口都独立设置了检修阀门，单台泵维护的时候不需要关停整个系统的主管路，只需要关闭对应泵体的前后阀门即可操作，大幅降低运维对整体供水的影响。安装边界方面，柜体底部预留了标准化的地脚安装孔位，进出水接口统一设置在柜体侧部的同一标高位置，对接现场管路的时候不需要额外调整管线走向，柜体的开门方向做了通用化设计，预留的操作检修空间可以满足日常更换密封件、检查仪表读数的操作需求，不需要在柜体周边预留过大的检修场地，适配多数狭小泵房的安装条件。功能设计上，泵组的布局充分考虑了运行振动的隔离，每台泵的安装底座都设置了减震垫衔接位置，避免泵组运行的振动传递到柜体和外接管路，降低运行过程中的噪音传递，管路的排布预留了仪表安装位，可以根据实际使用需求加装压力传感器、流量计等监测元件，不需要后期对管路进行二次打孔焊接。整套结构的三维建模完全还原了实际装配的干涉关系，所有管路衔接、泵体安装位置、阀件操作空间都做了碰撞校验，不会出现现场安装时部件互相干涉无法装配的问题，对于做供水系统选型、泵站结构改型的设计人员来说，可以直接参考这套结构的布局逻辑，根据实际流量扬程参数调整泵组型号和柜体尺寸，大幅缩短同类产品的设计周期。
