液压外啮合齿轮供油单元结构设计

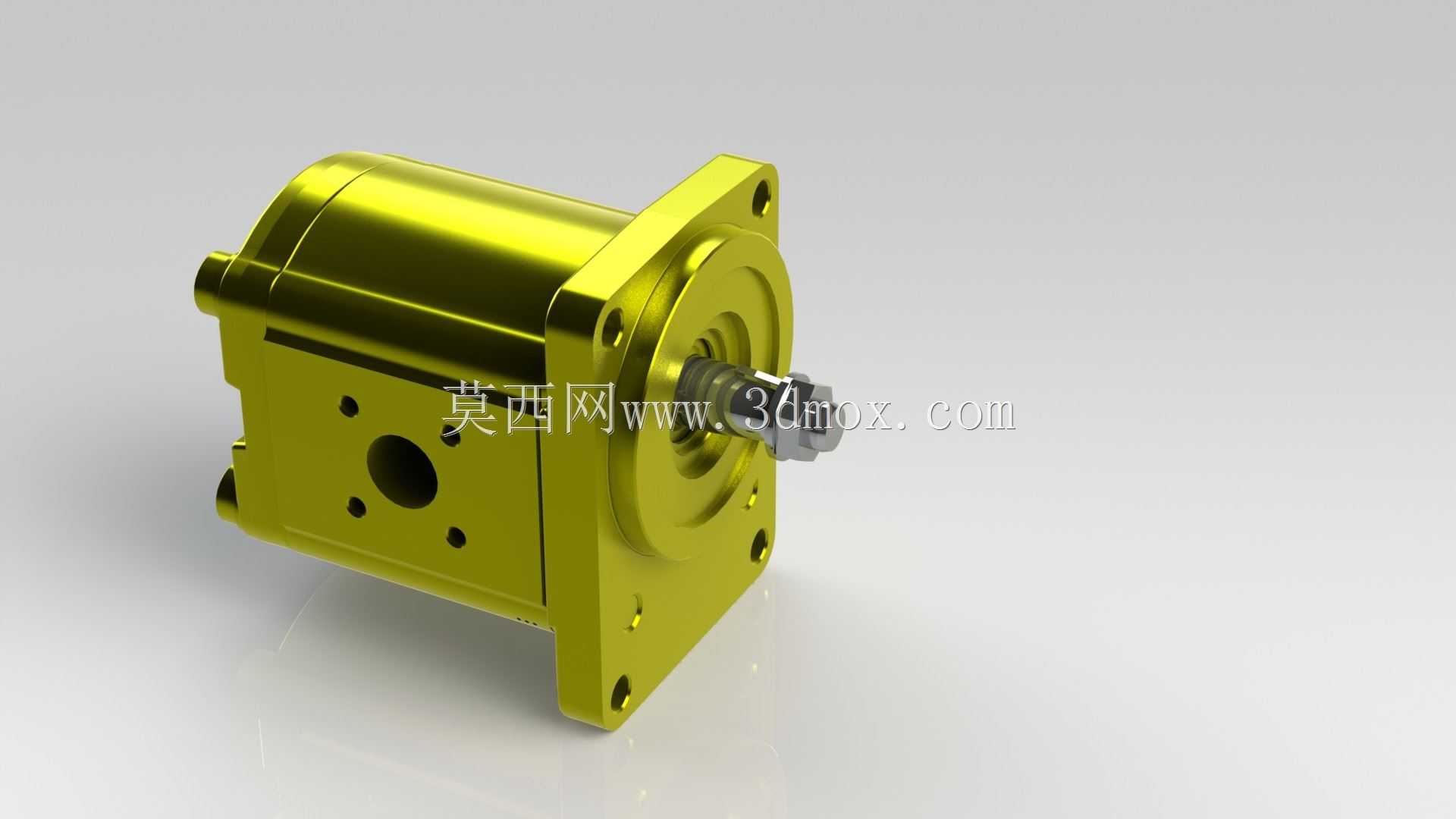

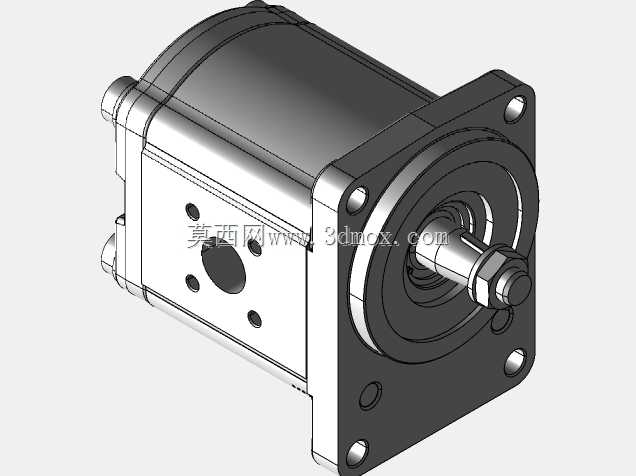

在机床液压站、工程机械液压回路、农机液压操控系统这类需要稳定压力油供给的场景中，外啮合齿轮结构的供油部件是应用占比极高的动力元件，其结构可靠性直接决定整套液压系统的运行稳定性。这款外齿轮供油单元采用法兰式安装结构，前端方形法兰盘预留四个对称布置的安装通孔，可直接贴合安装面完成定位固定，无需额外设计转接支架，安装时需注意法兰面与安装基座的平行度公差控制在0.05mm以内，避免安装应力导致泵体壳体变形，影响内部齿轮副的啮合间隙。进油口设置在泵体侧方的大直径通孔位置，采用径向进油的布局方式，可有效降低进油阻力，避免高转速工况下出现吸空、气蚀等问题，出油口与内部高压腔直接连通，可根据管路布局需求调整侧方安装方位，适配不同走管方向的液压站布局。设计过程中，内部一对参数完全一致的外齿轮采用无侧隙啮合的公差配合设计，齿轮端面与两侧端盖之间的轴向间隙控制在0.02-0.04mm区间，齿顶与泵体内壁的径向间隙控制在0.03-0.05mm区间，通过严格的间隙控制减少高压油的内泄漏量，保证容积效率维持在较高水平。泵体整体采用一体化铸造成型后做精加工处理，外部的加强筋结构既可以提升壳体的承压能力，也能在运行过程中辅助散热，降低连续工作时的油温升高速率。伸出端的轴头采用密封件做动密封处理，可有效防止高压油从轴伸位置渗漏，同时阻挡外部粉尘、水汽进入泵体内部污染液压油。选型适配时，需结合系统额定工作压力、额定流量需求匹配对应转速的驱动单元，安装时要保证驱动轴与泵轴的同轴度公差，避免偏心载荷导致轴封过早磨损、轴承载荷异常增大。这类齿轮供油单元结构简单、抗污染能力强，相比柱塞式、叶片式的供油元件，对液压油清洁度的要求更低，在工况相对复杂的户外工程机械、小型农用机械的液压系统中适配性更强，日常维护仅需定期更换进油滤芯、检查轴封渗漏情况即可，运维成本远低于其他类型的液压供油元件。
