东元带减速箱电机三维结构设计模型

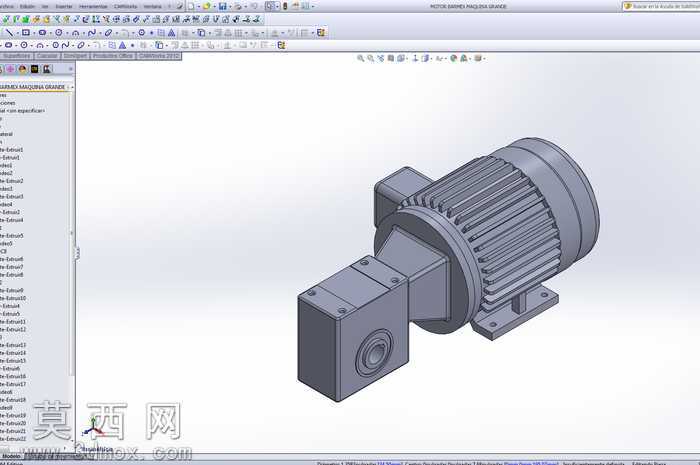

本模型采用SolidWorks软件进行全参数化三维建模，完整还原东元带直角减速箱电机的整体结构与细节特征。建模过程中首先梳理电机的整体装配逻辑，将模型划分为电机主体、直角减速箱体、安装底座、接线盒、输出轴端五大核心模块，通过自顶向下的装配设计方式保证各部件的配合精度符合实际工业产品的公差要求。电机主体部分的散热筋结构采用阵列特征完成建模，精准还原散热筋的排布间距、凸起高度与圆角过渡细节，壳体表面的安装定位凸台、螺栓孔位均按照实物尺寸进行1:1复刻，保证模型的尺寸精度可直接用于后续的装配干涉检查与工程图导出。直角减速箱体部分采用分体式建模思路，分别完成箱盖、箱体基座、内部传动腔的结构绘制，箱体表面的连接螺栓沉孔、定位销孔、输出轴安装孔的位置均经过同轴度校验，确保与电机输出端、负载连接端的配合关系准确无误。材质渲染阶段，为电机壳体与减速箱体赋予哑光铸铁材质，调整材质的粗糙度与金属反光参数还原工业铸件的真实质感，安装底座部分做了轻微的倒角处理与安装面的平面度细节刻画，接线盒部分还原了盒体与接线端盖的卡扣配合结构，输出轴端还原了轴键槽与轴端挡圈的安装位结构。设计过程中重点考量了电机与减速箱的连接法兰定位精度，对法兰面的贴合面、螺栓连接孔的对位关系做了专门的配合约束，避免装配过程中出现错位问题，同时对模型的所有锐边做了符合工业设计规范的圆角过渡处理，既还原真实产品的加工工艺特征，也避免三维模型出现应力集中的视觉缺陷。整体模型结构完整，细节丰富，各部件的层级关系清晰，可直接用于设备布局仿真、装配教学演示、产品结构参考等场景，建模过程中保留了完整的特征参数，支持后续根据不同功率、不同减速比的需求进行参数化修改调整，适配不同的工业设计使用场景。
