法兰安装式旋钮调节传感基座结构

　　该结构件的核心定位是为现场调节类传感元件提供可靠的安装载体，常见于设备面板、操作台、流体管路旁的检测工位，承担元件固定、手动参数整定与外部防护三重作用。从实际使用逻辑看，下部圆盘法兰是整个部件的安装基准，盘面预留的贴合面可直接压装在预制开孔的面板或支架上，配合紧固件后能够限制周向转动与轴向窜动；较宽的法兰外缘也能分散压紧力，避免薄面板局部受压变形。中部柱段是功能主体，外侧设置的卡扣与加强筋并非装饰结构：卡扣用于和面板开孔快速卡合，在装配空间受限、背面无法伸手操作的场景下，可直接从正面压入完成预固定；竖向筋条则提升柱段抗扭刚度，当操作人员旋转上部旋钮时，柱体不会随操作力矩发生跟转，保证内部调节轴的动作准确传递。

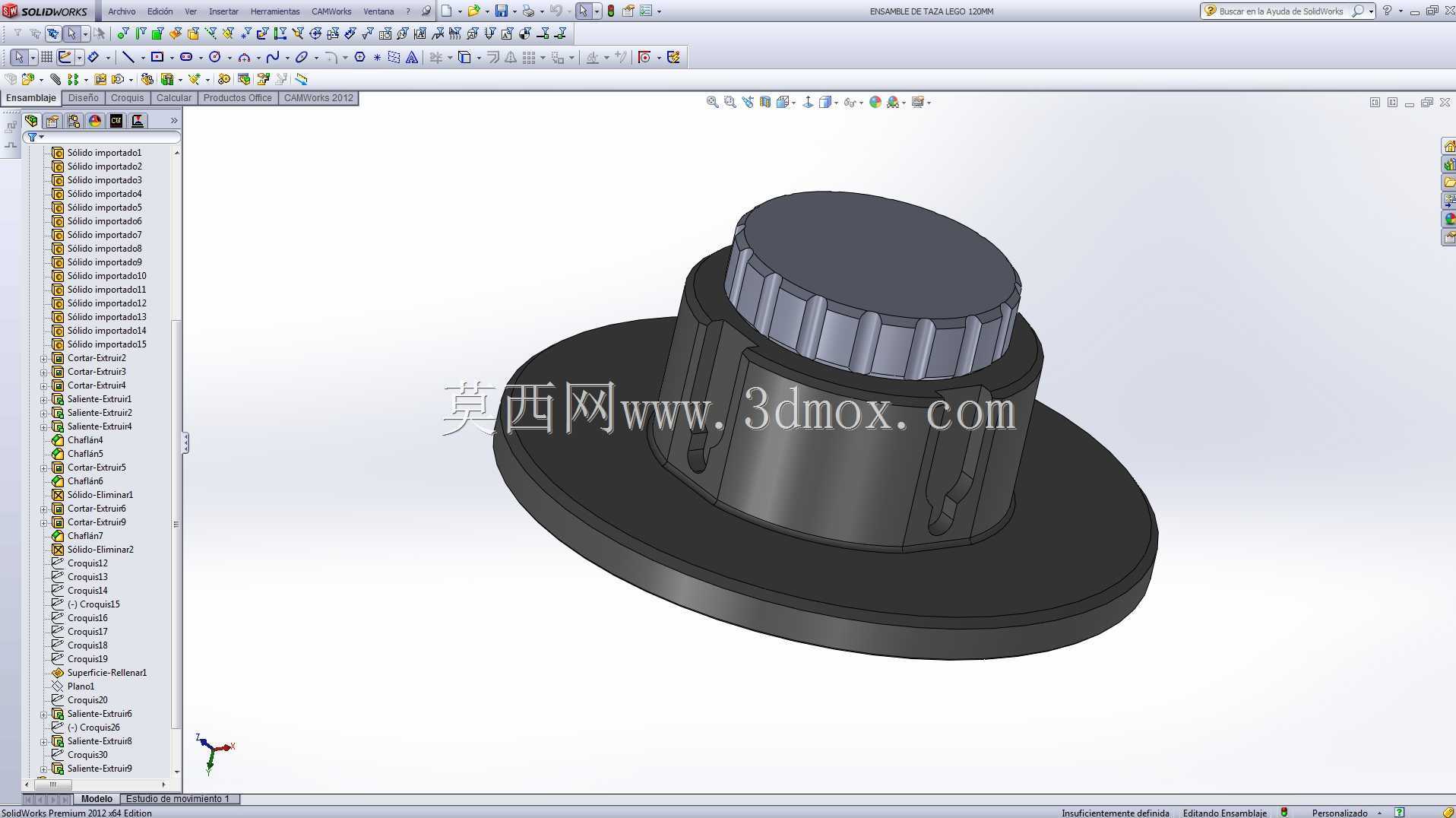

　　上部带滚花的圆形端盖是手动操作界面，滚花纹路用于增加手指接触摩擦力，即便在戴薄手套或表面有轻微油污的工况下，也能稳定旋转完成阈值、量程或档位设定；端盖与柱段之间的台阶配合形成轴向限位，防止旋钮被过度拔出，同时控制旋转行程边界。设计时需要重点把控几处尺寸边界：法兰外径决定面板开孔的最小避让范围，柱段直径与安装孔直接配合，其公差需兼顾卡入顺畅度与固定后无旷量；法兰厚度影响整体支撑强度，柱段高度则要匹配面板厚度及内部元件的接线空间，避免安装后尾部与柜内其他部件干涉。结构造型采用同轴回转体为主、局部附加卡扣与筋位的形式，既便于模具成型或机加工，也能保证各部分受力对称。在三维建模过程中，回转部分可通过旋转特征快速生成，再对卡扣、筋条、

　　滚花等细节进行单独构建；滚花区域不必追求完全还原微观纹理，保留结构特征即可满足装配校验与工程表达需求。对于选型人员而言，这类结构的价值在于把传感元件的安装、操作、防护整合为一体，减少额外设计固定支架与操作标识的工作量；对于结构工程师，则需要结合实际面板厚度、操作力矩、内部元件尺寸来校核卡扣强度与法兰压紧范围，确保反复调节后仍无松动。
