国产65W规格太阳能光伏板结构设计

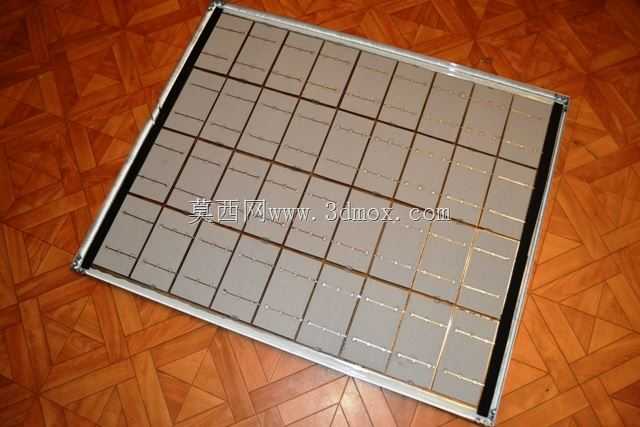

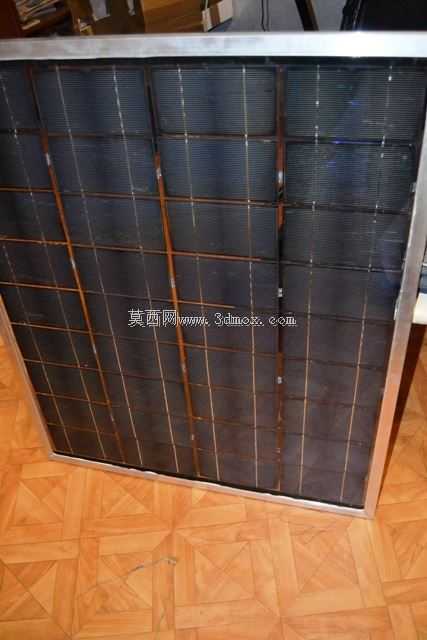

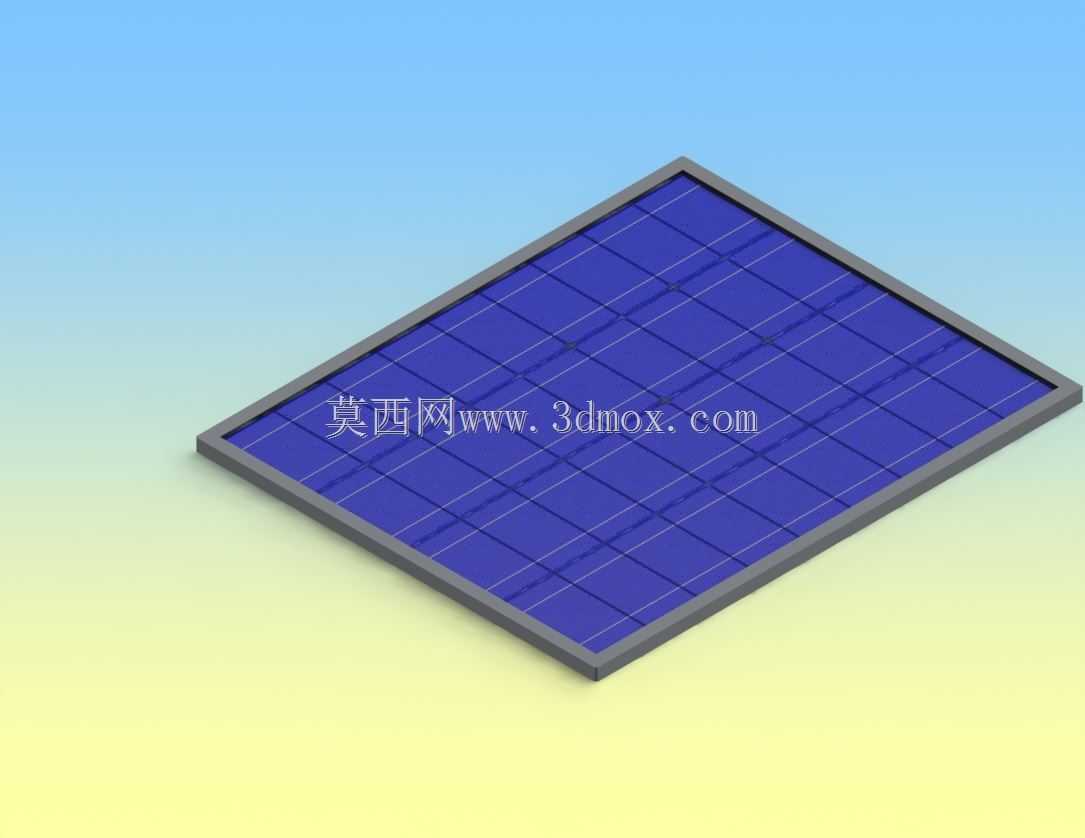

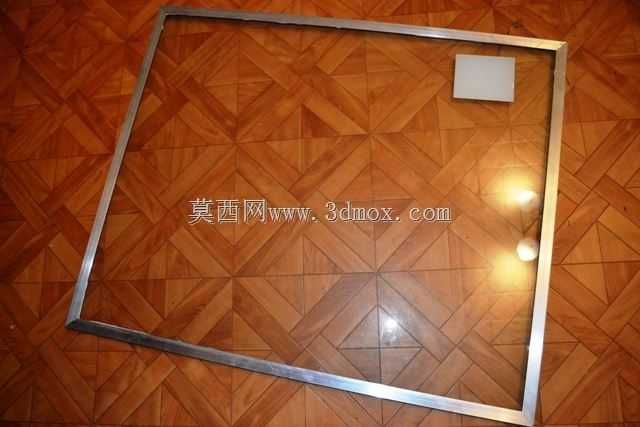

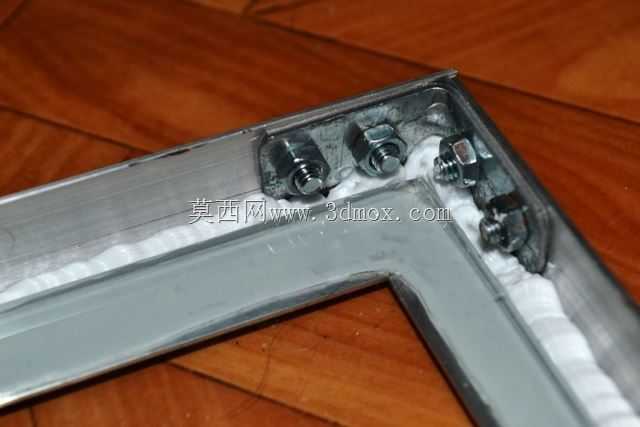

在分布式离网光伏供电场景中，这类小功率晶硅太阳能电池板是核心的光电转换单元，常被应用在户外监控设备供电、偏远地区户用小型发电系统、便携式移动电源配套补能、交通警示标识独立供电等场景，不需要依赖集中电网布线，就能完成光能到直流电能的转换输出。从结构设计层面来看，该组件采用了常规的铝边框封装形式，边框做了直角收边处理，既可以给内部的晶硅电池片、EVA胶层、背板玻璃提供足够的结构防护，避免户外使用过程中受风沙、雨雪、外力磕碰造成内部电池片隐裂，同时边框上预留的标准安装孔位，能够适配市面上通用的光伏支架压块，不管是倾角固定安装在屋面、支架，还是嵌入式集成到一体化设备外壳上，都能满足安装公差要求。

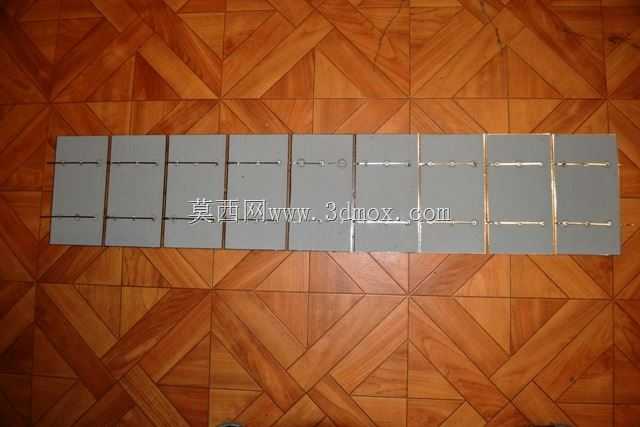

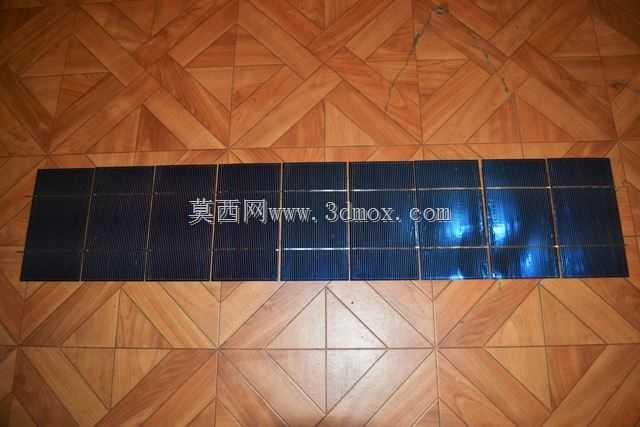

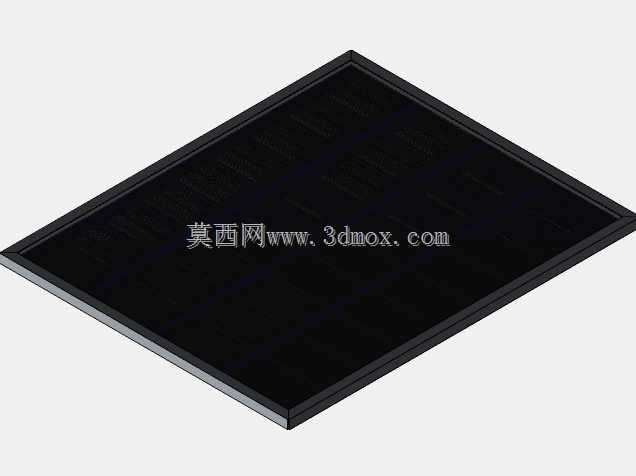

设计过程中首先要匹配电性能参数对应的电池片排布，65W额定功率下，电池片采用规整的串并联排布，保证额定输出电压17.85V、额定输出电流4.1A的参数匹配，能够直接适配常规的12V储能蓄电池充电需求，不需要额外搭配特殊规格的控制器。整体外形尺寸控制在790mm×650mm×20mm，厚度20mm的薄型设计既控制了整体重量，单块组件重量仅7千克，单人就能完成搬运与安装作业，同时也能降低户外安装后的风阻，减少强风环境下的支架载荷。

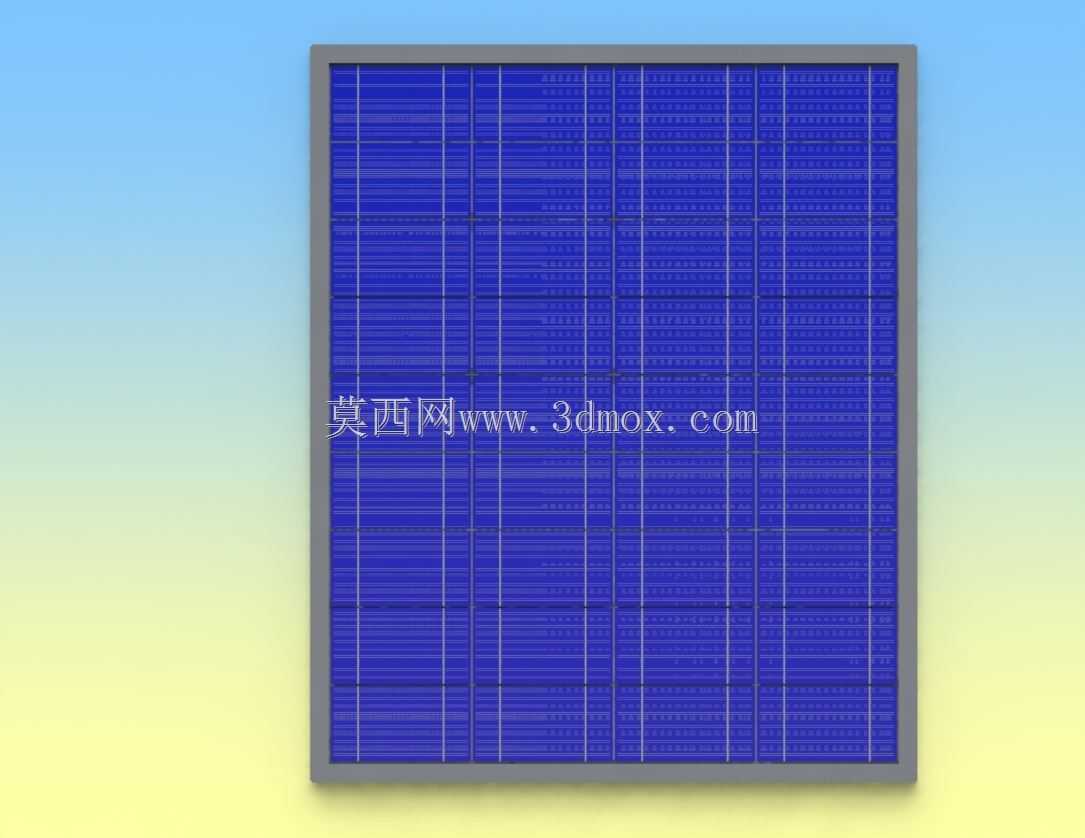

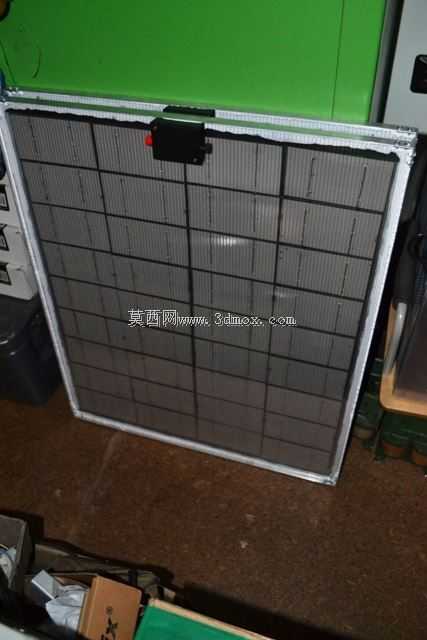

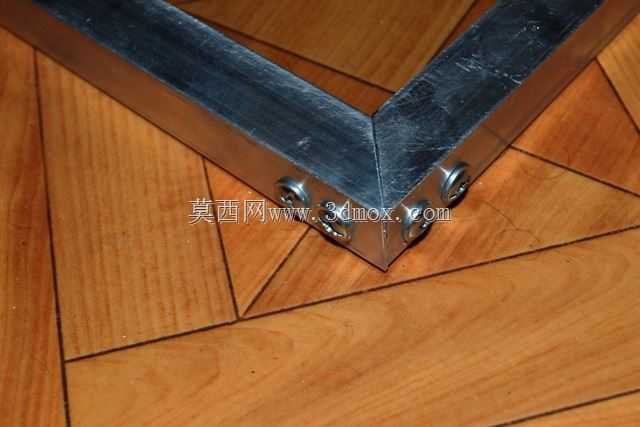

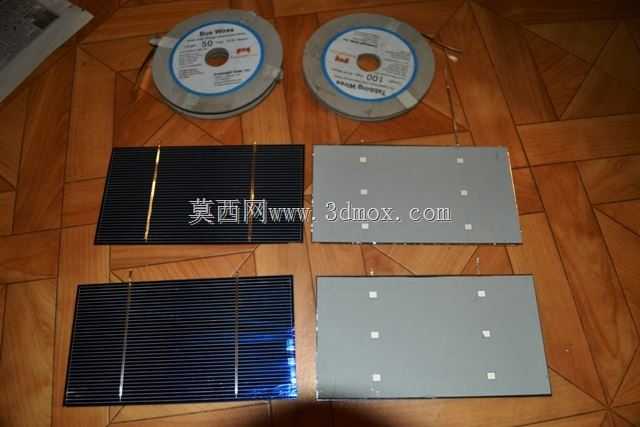

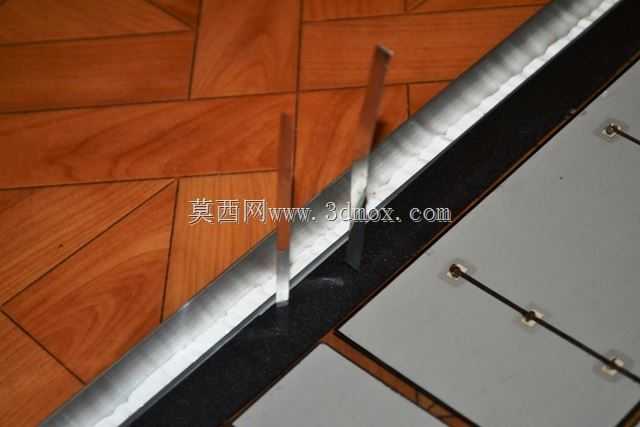

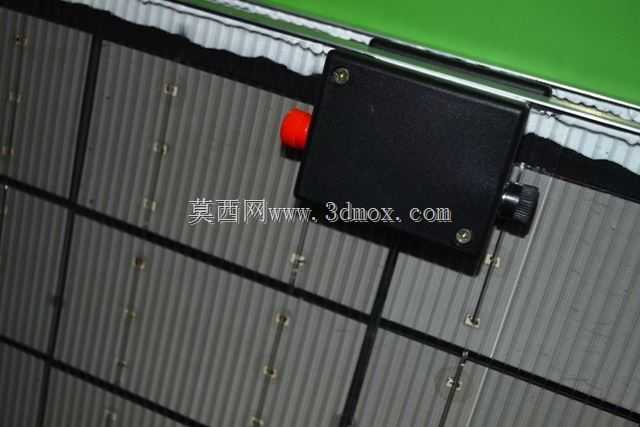

在细节设计上，电池片表面的栅线布局做了优化，在保证电流收集效率的前提下减少了栅线对受光面积的遮挡，组件层压结构的各层材料热膨胀系数做了匹配，避免长期户外温差变化造成层间脱层、进水汽的问题。边框的边角做了轻微的钝化处理，避免安装作业时划伤操作人员，背面的接线盒预留了标准的MC4接头安装位，能够快速完成组件之间的串并联接线，不需要现场做复杂的线缆处理。这类小规格光伏组件的设计不需要追求过高的功率密度，更侧重长期户外使用的可靠性与安装适配性，不管是作为独立供电单元单独使用，还是多块拼接组成小型光伏阵列，都能灵活适配不同场景的供电需求，建模过程中对边框的型材截面、电池片排布间隙、层压结构的各层厚度都做了1:1还原，能够直接用于支架配套设计、设备集成结构干涉检查、安装方案模拟等工程场景。
