水上浮式光伏发电承载平台结构

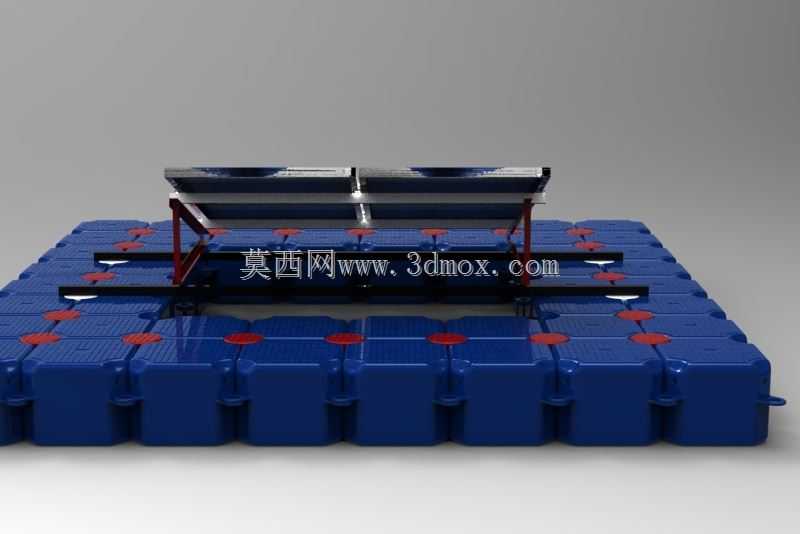

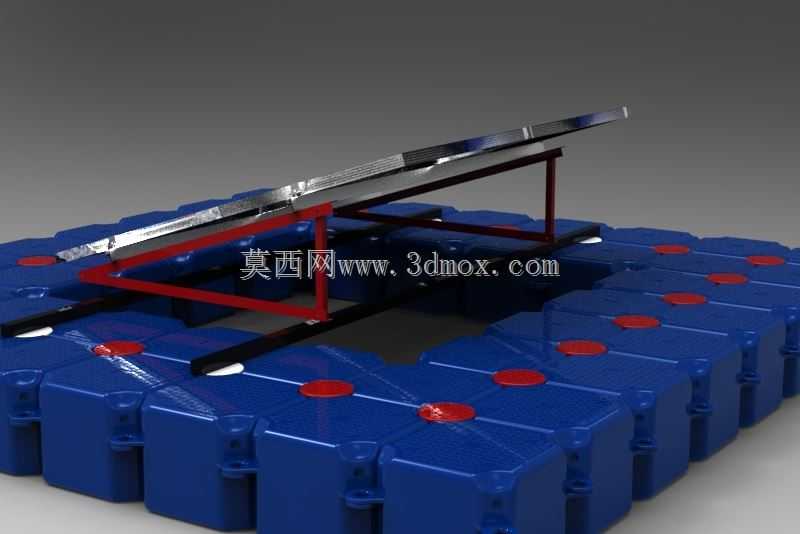

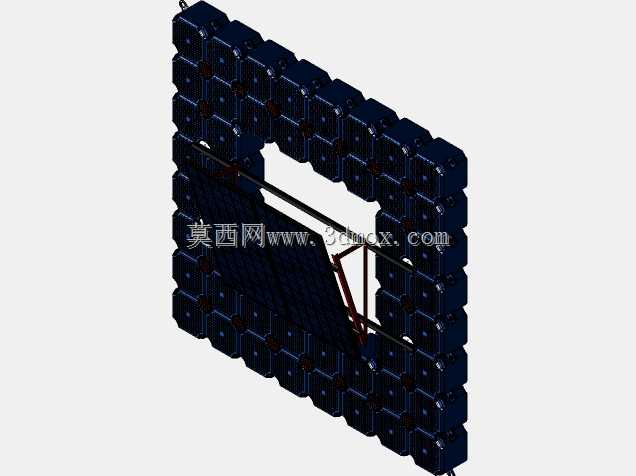

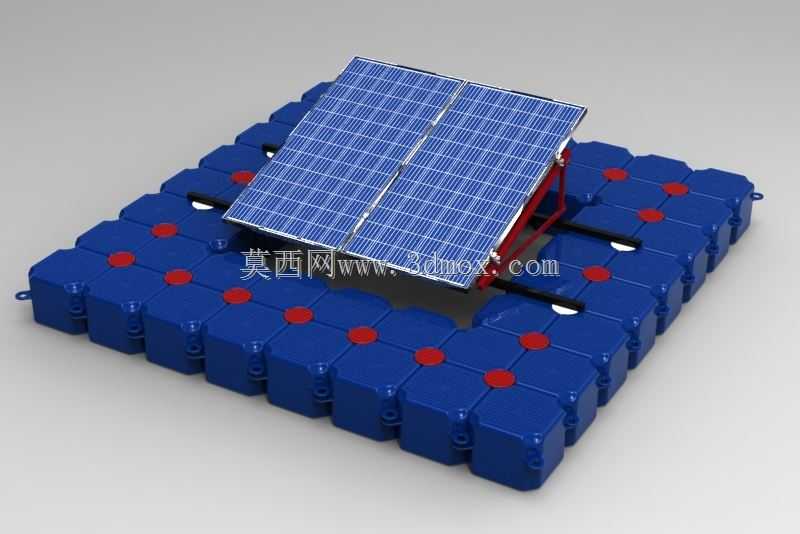

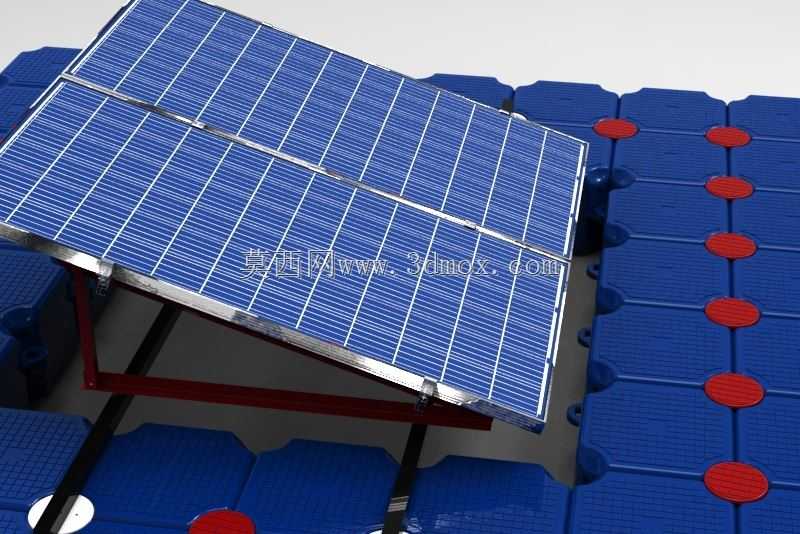

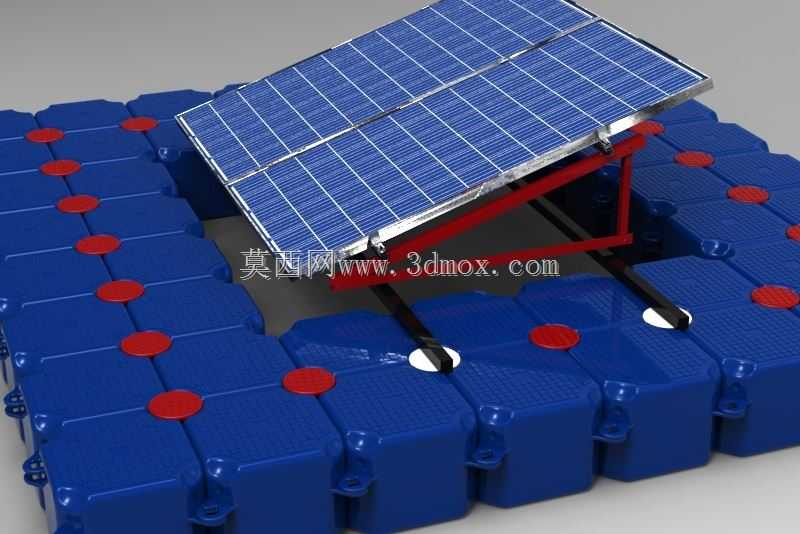

这套浮式光伏承载结构主要应用于水库、采煤沉陷区水面、内陆湖泊、近岸平缓海域等不占用陆地土地资源的光伏发电场景，可在水深变化大、无法打桩固定支架的水域搭建稳定的光伏发电阵列，相比陆地光伏电站能减少水面蒸发、抑制水体藻类繁殖，同时水体的降温效应可提升光伏组件的发电效率，降低组件高温衰减速率。整套结构采用模块化浮体拼接设计，单个蓝色高密度聚乙烯浮体为带连接耳的方形结构，浮体表面设置的红色定位凸点用于相邻浮体拼接时的对位校准，拼接时通过浮体侧边的凹凸卡扣结构配合专用连接销实现快速锁合，无需额外焊接或大型紧固件，可根据项目装机容量灵活拼接成不同尺寸的承载平台，单块浮体的承载冗余量经过核算，可满足组件、支架及运维人员临时踩踏的载荷要求，浮体底部的镂空结构可减少水流、波浪对平台的冲击力，降低平台整体漂移的风险。光伏组件采用倾斜式支架固定，支架采用镀锌型钢加工，倾斜角度根据项目所在地的纬度做适配设计，保证组件全年接收的太阳辐射量处于最优区间，支架与浮体的连接点设置在浮体的加强筋位置，避免长期受力导致浮体局部开裂，组件之间预留的走线槽可顺次排布光伏电缆，电缆通过防水扎带固定在支架下方，避免长期暴露在紫外线环境下出现老化破损。平台整体的外围可额外拼接走道浮体，供运维人员行走开展组件清洁、线路检修作业，平台边角位置设置系泊点，通过锚链与水底的配重块连接，可根据水位变化自动调整平台位置，避免水位涨落导致锚链拉断或平台倾覆。设计过程中重点考量了浮体的抗紫外线老化性能、耐水体腐蚀性能，所有金属连接件均做达克罗防腐处理，可适应淡水及近岸低盐度海水的长期浸泡环境，浮体的边角做圆弧过渡处理，避免拼接或运维过程中划伤作业人员，组件支架的高度经过优化，保证组件下沿距离水面有足够的通风间隙，减少水面高湿环境对组件背面的腐蚀影响，同时避免波浪拍打到组件表面造成玻璃破损。整套结构的安装无需大型起重设备，可在岸边完成浮体拼接、支架组装、组件固定后，通过牵引设备将整个平台拖运到指定水域固定，大幅降低水上施工的作业难度与安全风险。
