法兰连接式高压流体输送旋转接头

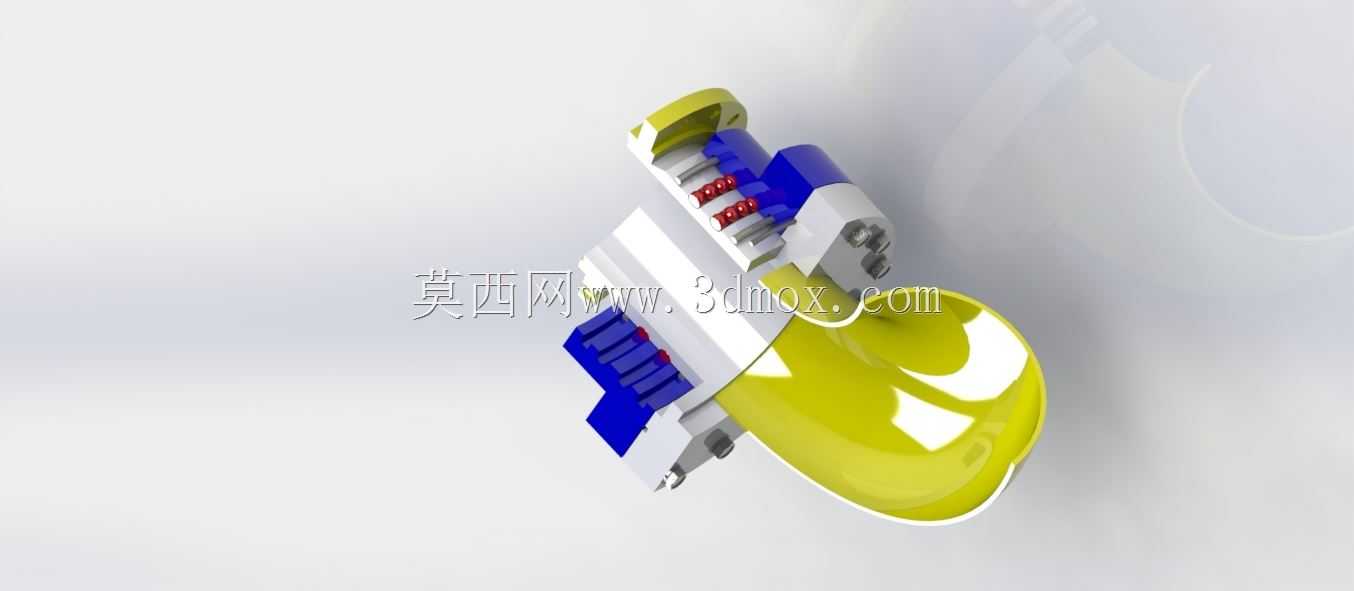

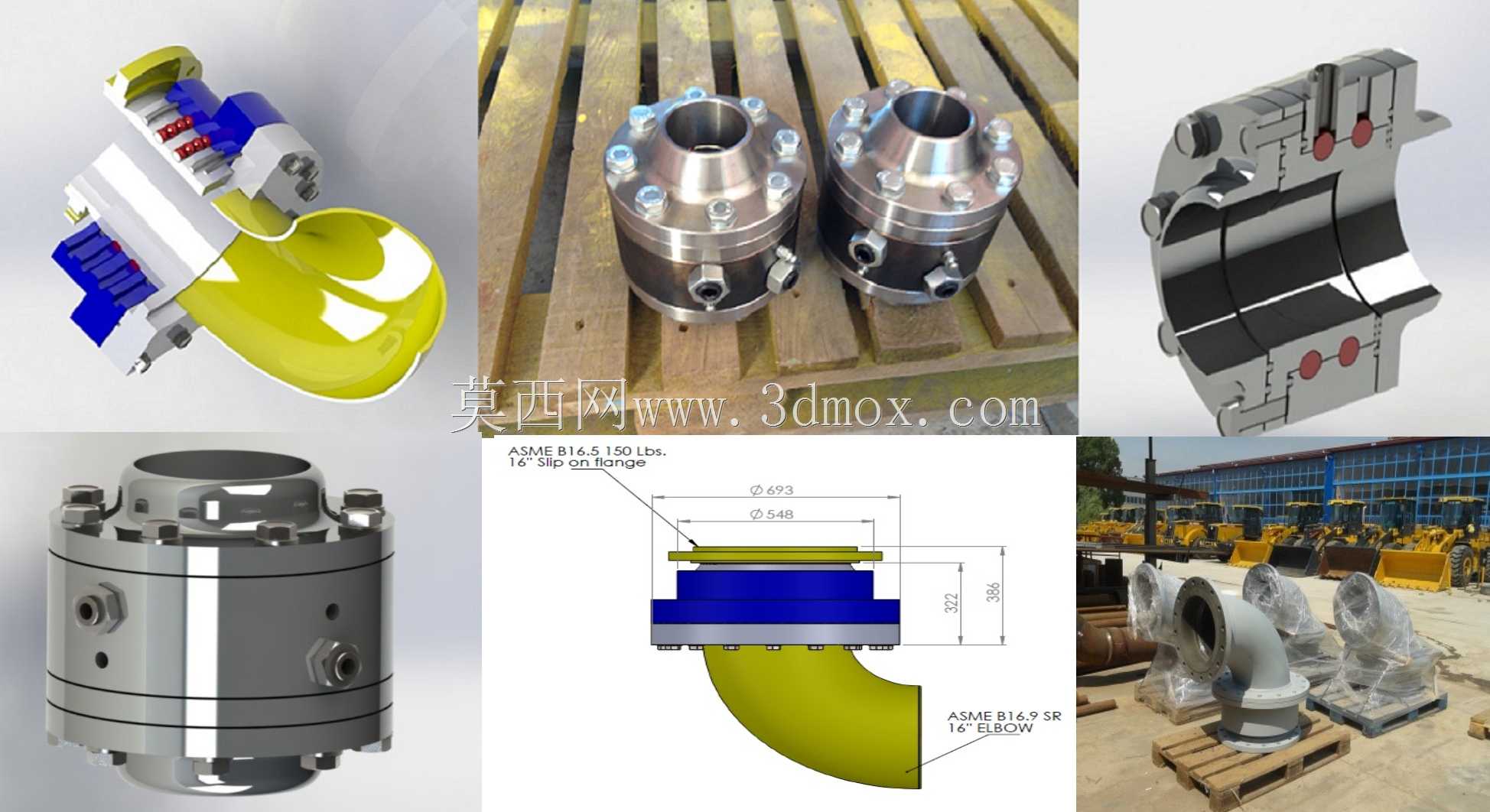

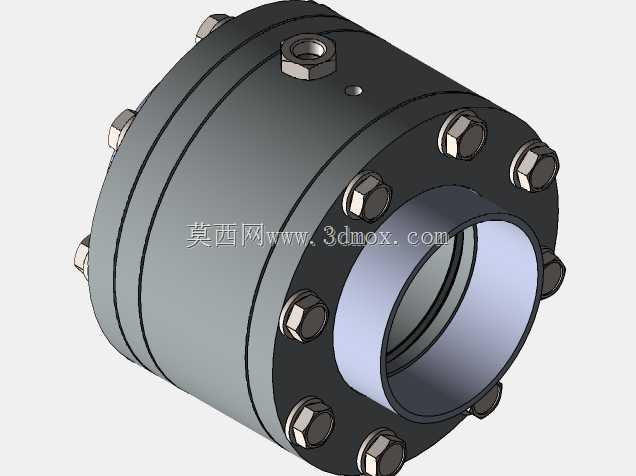

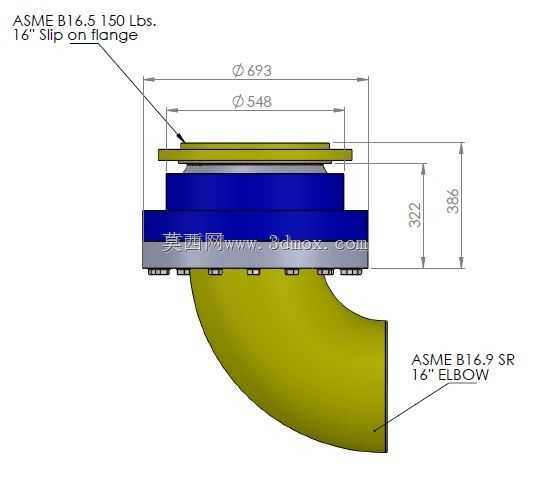

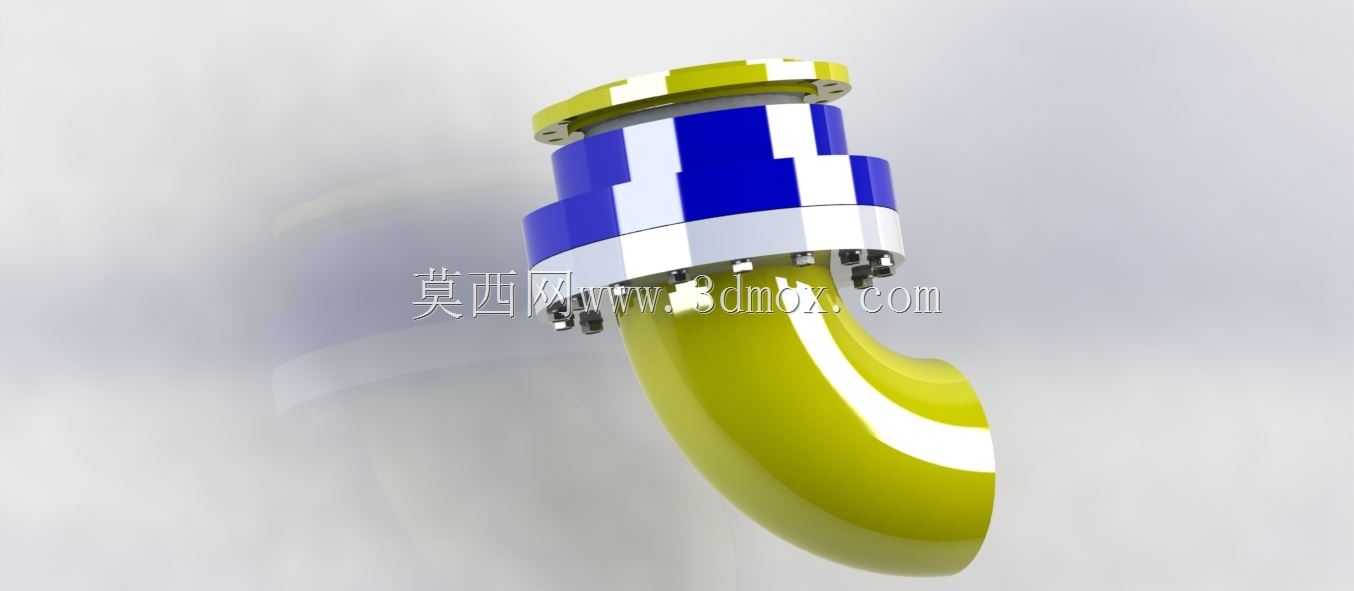

这类带90°弯头结构的旋转接头，主要应用在需要相对回转的流体输送管路场景中，比如工程机械液压系统的回转机构、冶金设备的冷却水路、化工产线的动态介质输送工位，解决固定管路与回转部件之间的介质输送问题，避免管路随部件回转时出现缠绕、弯折、泄漏的问题。从结构设计来看，整体采用法兰式连接端，对接端符合ASME B16.5 150LB法兰标准，适配同压力等级的工业管路安装，弯头部分采用大曲率流道设计，减少介质流经时的压损，避免直角弯头带来的湍流、冲蚀问题，延长接头整体使用寿命。内部采用多组密封件组合的密封结构，搭配弹簧预紧结构，能够在接头回转过程中持续保持密封面的贴合压力，即使存在一定的安装同轴度偏差，也能保证高压工况下的密封可靠性，不会出现介质渗漏的情况。接头本体采用金属材质加工，外露的连接螺栓采用圆周均布设计，安装时可以从多个角度对位锁紧，适配现场不同的安装空间条件，侧面预留的介质接口可以根据实际工况接入测压、泄放的辅助管路，方便日常运维时的状态检测。从安装边界来看，法兰端的对接尺寸严格匹配标准法兰参数，弯头部分的回转半径经过核算，在360°回转过程中不会和周边的管路、结构件产生干涉，整体的轴向、径向尺寸控制紧凑，不会占用过多的设备安装空间，适合在布局紧凑的设备工位中使用。设计过程中针对密封摩擦副的材质做了适配选型，能够兼容水、液压油、低压蒸汽等多种常见工业介质，不同工况下只需要更换对应材质的密封件即可适配，不需要改动整体的结构尺寸，具备较强的工况通用性。接头的回转支撑部分采用间隙配合的加工精度，既保证回转过程的顺畅无卡滞，又能控制密封面的配合间隙，避免介质中的杂质进入密封摩擦面造成密封件异常磨损，日常使用时只需要定期检查密封件的磨损状态，即可保证长期稳定运行。
