西门子8WA1系列固定式接线连接器结构

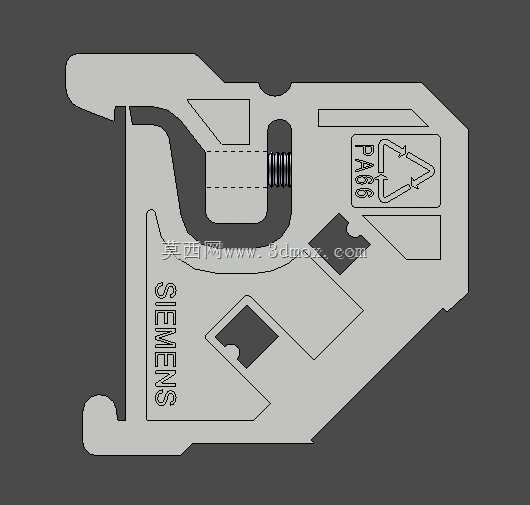

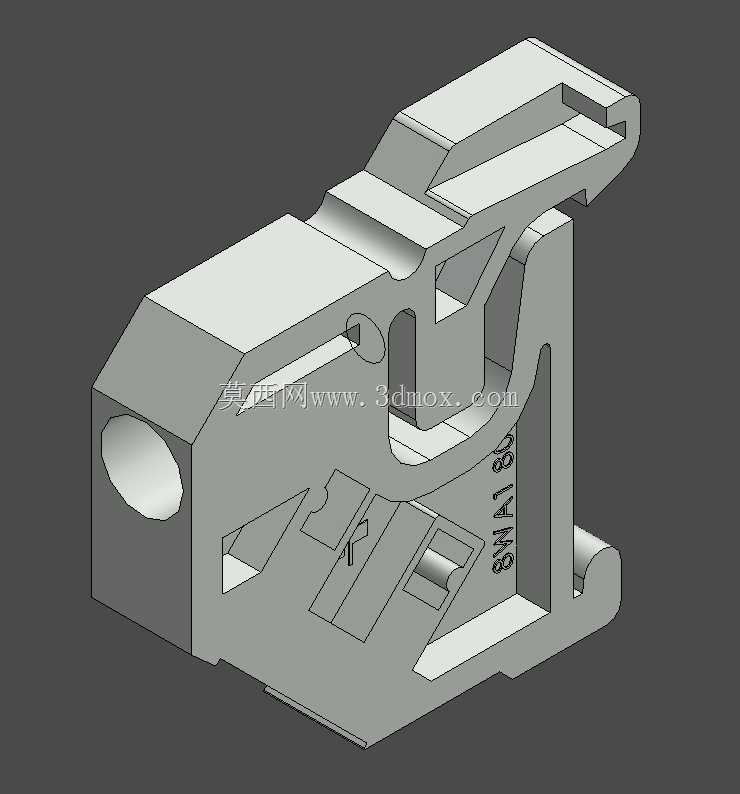

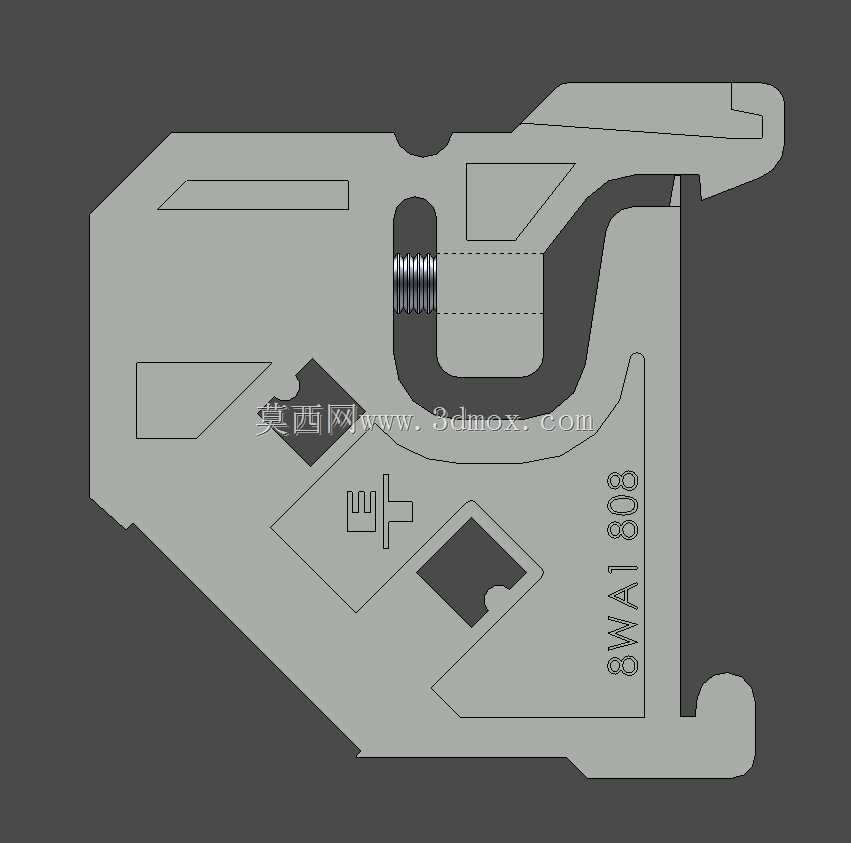

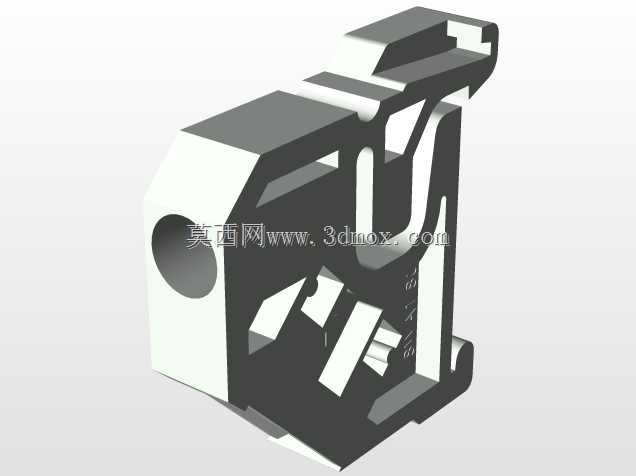

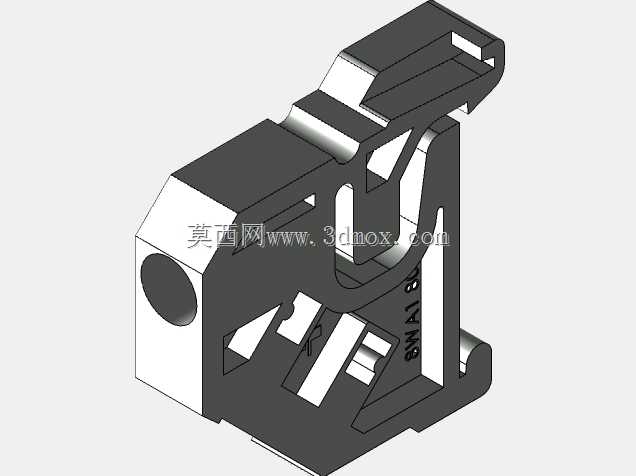

这款接线连接件主要应用于低压配电盘、工业控制柜内部的导线接驳场景，在PLC柜、变频控制柜、照明配电回路这类需要频繁分接线缆的工位上，这类固定式连接器可以替代传统的绞接、烫锡工艺，大幅提升柜内布线的规整度与后期运维的便利性。实际使用中，它不需要额外的固定支架，依靠自身的卡扣结构就能直接卡装在标准DIN导轨上，单颗元件可完成单根导线的压接固定，相邻元件之间可通过拼接实现多回路并排安装，不会出现相邻端子间的绝缘间隙不足问题。从结构设计来看，整体采用一体化注塑的绝缘壳体，壳体侧面预留的圆形穿线孔对应导线接入端，内部的金属导电嵌件经过冲压折弯成型，自带压线弹片结构，导线剥去绝缘层后直接插入接线孔，扳动内置的锁止压块就能完成导线的压紧固定，不需要额外使用螺丝紧固，能有效降低现场接线的工时消耗。壳体上部的卡扣结构做了防脱倒钩设计，卡入导轨后不会因为柜内布线的拉扯力出现松脱，侧面的拼接槽做了定位止口，多颗并排拼接时不会出现上下错位，能保证整排端子的安装平整度。在安装边界上，这款元件的宽度适配常规1.5-6平方毫米的多股铜芯导线接入，整体高度不会超出柜内导轨安装区的常规预留空间，接线完成后导线的弯曲半径不会和柜内其他元器件产生干涉，壳体的绝缘材质可耐受常规工业环境下的温度波动，不会因为柜内元器件发热出现绝缘性能下降的问题。设计过程中重点考量了现场接线的操作便利性，压接操作的施力方向和导线接入方向保持垂直，操作人员在柜前作业时不需要侧身就能完成压接动作，壳体表面的防滑纹理能避免接线时手指打滑，内部的导电件做了防氧化镀层处理，长期使用不会出现接触电阻过大导致的发热问题。在设备运维场景下，这类连接器可以实现导线的快速拆装，后期更换回路元器件时不需要剪断原有导线，只需要松开压块就能抽出导线，能大幅降低柜内线路改接的材料损耗，同时规整的接线排布也能方便运维人员快速排查回路故障，避免错接线路引发的设备问题。
